典型金属耐腐蚀离心泵的选用
2.金属耐腐蚀泵的结构 图3-3所示为不镑钢耐腐蚀泵的结构简图，与介质接触的过流部件，分别用不同牌号 的不锈钢制造，除耐腐蚀性能有差异外，其结构完全相同。主要特点是：密封环比 离心式清水泵大，填料压盖下方托架上设置有托酸盘用来盛接自填料处泄漏的少量 酸液，体积小，效率高，泵性能规格多，可满足各种要求，运转可靠，维护简单。
材料 代号 材料 代号 ZGlC：rl8Ni9 303 ZGlCrl8Nil2Mo2Ti 307 ZGlCrl8Ni9Ti 305 ZG00Crl7Nil4Mo2 316L ZG0Crl8Nil2Mo2Ti 306 ZGlCrl8Mnl3Mo2CuN 402
不锈钢金属耐腐蚀泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、 医药等部门。该类设备具有性能稳定可靠、密封性能好，造型美观，使用、维修方 便等优点.不锈钢金属耐腐蚀泵标记示例如下：
图3-3不锈钢耐腐蚀泵的结构图
1-泵体；2-叶轮；3-泵盖；4-轴；5－轴套；6-叶轮螺母；7-密封环；8、16-键； 9-丝堵；10-托架；11-密封圈；12-轴承；13-视油孔；14-托酸盘； 15-联轴器；17-填料压盖；18-封液管；19-轴承盖
化工用泵检修与维护 傅伟 主编
ቤተ መጻሕፍቲ ባይዱ
1.金属耐腐蚀泵的选用 我国F型耐腐蚀泵主要有不镑钢泵和高硅铸铁泵等，其中，最常用的是不锈钢耐腐蚀 泵。AFB、FB系列单级单吸悬臂式耐腐蚀离心泵是最典型的不锈钢耐腐蚀泵。FB型泵 适用于不含有固体颗粒介质，介质温度约为0～120℃，泵的进口压力不大于 0.2MPa;AFB型不锈钢耐腐蚀离心泵是在F型耐腐蚀泵的基础上改进设计的，该泵与输 送介质接触的过流部分零件，均采用不锈钢材料制造，用户可根据被输送介质的腐 蚀性程度对泵的过流部分主要零件选用不同材料。泵的过流部分主要零件的材料及 其代号，如表3-2所示。AFB型不锈钢耐腐蚀离心泵用于输送不含固体颗粒、有腐蚀 性的液体，被输送介质温度约为－20～130癈，泵的进口压力不大于0.2MPa。该类泵 若采用适当冷却措施，输送的介质温度可更高。 表3-2不锈钢泵的过流部分主要零件的材料及其代号
泵用耐腐蚀材料选用表
泵用耐蚀材料选用参数表耐蚀，参数硝酸(HNO 3 )一般特点：屈氧化性介质。
浓HNO 3丄作温度一般为40C以下.元素Cr、Si为抗氧化性，含Cr . Si的不锈钢和其它材料为浓HNO 3的耐蚀理想材料。
高硅铸铁(STS115R)：温度93%以下的一切温度：高偌铸铁(Cr28):溫度80%以下的一切温度：不锈钢(SUS304、SUS316、SUS316L)：温度80%以下的一切温度：S-05钢(0Crl3Ni7Si4)：温度98%以下的一切温度：工业纯钦(TAI、TA2)：沸点以下的一切温度(除发烟外)：丄业纯铝(A1)：室温的一切溫度(仅用于容器〉：CD-lMCu时效换化合金：沸点以下的一切温度：因可耐.哈氏合金C .金、锂等都有良好的耐蚀性。
硫酸(H 2 S0 4 )一般特点：沸点随浓度升商而升高。
如：浓度5% ,其沸点为101 0浓度50% •其沸点为124^：浓度98% •其沸点为332"Co浓度75%以下呈还原性(或呈中性)，超过75%呈氧化性。
不锈钢(SUS316 . SUS316L):温度40 9以下，浓度20%左右：904 钢(SUS901 . SUS901L):适于温度40、60 9、浓度20^75% :温度80 'C、浓度60% 以下：商硅铸诜(STSH5R):室温至90 'C之间各种浓度：纯铅、锁铅：室温的各种温度：S-05钢(0Crl3Ni7Si4) : 90 9以下的浓硫酸，高温浓硫酸(120^150 °C)；普通碳钢：室溫70%以上的浓硫酸：铸诜：温度为室温的浓硫酸：蒙乃尔、金屈银、因可耐尔：中温中等浓度的硫酸：钛钳合金仃「32Ho):沸点以下、60%的硫酸和50 €以下.98%的硫酸：哈氏合金B . D : 100 9以下、75弔的硫酸：哈氏合金C : 100 C左右的各种温度：银铸铁(STNiCr202):室温60、90%的硫酸。
GBF耐腐蚀离心泵型号及参数大全
GBF耐腐蚀离心泵概述：聚全氟乙丙烯(F46)具有非常优良的耐蚀和耐热性能,除熔金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵搞所有化学介质(包括浓硝酸和王水)。
我单位选用该材料生产的GBF耐腐蚀离心泵。
配和国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
GBF型衬氟管道离心泵具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高效节能、噪音低、性能可靠等优点。
GBF耐腐蚀离心泵适用于-85℃～+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其它腐蚀性液体。
广泛用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。
GBF耐腐蚀离心泵特点：1、GBF型衬氟管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。
2、GBF型衬氟管道离心泵叶轮直接安在电机轴承配置合理，轴向尺寸短，结构紧凑。
泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、GBF型衬氟管道离心泵轴封采用普通型和耐颗粒型的机械密封或机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。
4、GBF型衬氟管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
销售部电话：０２１－６１５５７６７６／６１５５７６７８ ４００－６６５６－８８７ 图文传真：０２１－５６７７７１５３网 址：ｗｗｗ．ｓｑｍａｄｅ．ｃｏｍ 电子邮箱：ｓａｌｅｓ＠ｓｑｍａｄｅ．ｃｏｍGBF耐腐蚀离心泵性能参数表：型 号流 量扬 程转 速功率m3/h m r/min KWGBF25-12542029000.75/1.1 GBF25-125A 3.62029000.55/0.75 GBF25-1604322900 1.5/2.2 GBF25-160A 3.7322900 1.1/1.5 GBF40-125 6.3202900 1.1/1.5 GBF40-125A 5.61629000.75/1.1 GBF40-160 6.3322900 2.2/3 GBF40-160A 5.9282900 2.2 GBF40-200 6.35029004/5.5 GBF40-200A 5.94429004 GBF50-12512.5202900 1.5/2.2 GBF50-125A11162900 1.1/1.5 GBF50-16012.53229003/4 GBF50-160A11.7282900 2.2/3 GBF50-20012.5502900 5.5/7.5 GBF50-200A11.74429004/5.5 GBF65-125252029003/4 GBF65-125A22.3162900 2.2/3 GBF65-160253229004/5.5 GBF65-160A23.42829004/5.5 GBF65-200255029007.5/11 GBF65-200A23.54429007.5/11 GBF80-12550202900 5.5/7.5 GBF耐腐蚀离心泵型号：GBF80-125A451629004/5.5 GBF80-160503229007.5/11 GBF80-160A46.72829007.5/11 GBF80-2005050290015/18.5 GBF80-200A4744290011/15 GBF100-12510020290011/15 GBF100-125A891629007.5/11 GBF100-16010032290015/18.5 GBF100-160A93.528290011/15 GBF100-20010050290022/30 GBF100-200A93.544290018.5/22 GBF125-12516020290015/18.5 GBF125-125A14316290011/15 GBF125-16016032290022/30 GBF125-160A150********.5/22 GBF150-12516020290015/18.5 GBF150-125A150********/15 GBF150-16016032290022/30 GBF150-160A150********.5/22衬氟管道泵安装说明：1、安装前应检查机组坚固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
不锈钢耐腐蚀离心泵型号及参数
不锈钢耐腐蚀离心泵型号及参数不锈钢耐腐蚀离心泵是一种经过特殊处理的泵，其材料为不锈钢，具有极强的耐腐蚀性能。
由于不锈钢耐腐蚀离心泵在化工、石油、冶金等行业中广泛使用，不同型号的不锈钢耐腐蚀离心泵具有不同的参数和性能。
以下是几种常见的不锈钢耐腐蚀离心泵型号及其参数。
一、不锈钢耐腐蚀离心泵型号：ISG1.流量范围：1.5-1200m³/h2.扬程范围：15-155m3.功率范围：0.37-160kW4.功率频率：50Hz/60Hz5. 进口直径：15-500mm6. 出口直径：15-500mm7.温度范围：-20℃-105℃8.泵体材料：不锈钢二、不锈钢耐腐蚀离心泵型号：IH1.流量范围：3.6-400m³/h2.扬程范围：5-125m3.功率范围：0.55-160kW4.功率频率：50Hz/60Hz6. 出口直径：25-150mm7.温度范围：-20℃-105℃8.泵体材料：不锈钢三、不锈钢耐腐蚀离心泵型号：AS1.流量范围：4.5-1500m³/h2.扬程范围：5-70m3.功率范围：0.37-315kW4.功率频率：50Hz/60Hz5. 进口直径：40-400mm6. 出口直径：32-300mm7.温度范围：-20℃-105℃8.泵体材料：不锈钢四、不锈钢耐腐蚀离心泵型号：CQB1.流量范围：0.6-100m³/h2.扬程范围：8-30m3.功率范围：0.18-11kW4.功率频率：50Hz/60Hz5. 进口直径：20-50mm7.温度范围：-20℃-105℃8.泵体材料：不锈钢以上是四种常见的不锈钢耐腐蚀离心泵型号及其参数，这些型号的不锈钢耐腐蚀离心泵具有不同的流量范围、扬程范围、功率范围、进口出口直径以及适用温度范围等特点，可以根据具体使用场景的需要选择合适的型号和参数。

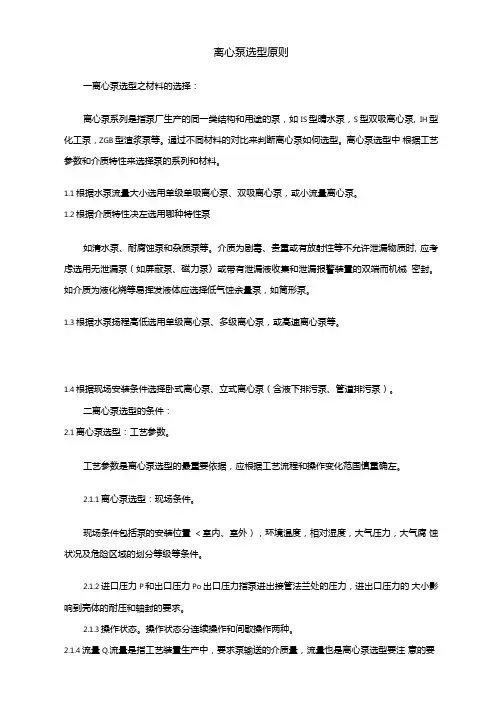

离心泵选型原则
离心泵选型原则一离心泵选型之材料的选择：离心泵系列是指泵厂生产的同一类结构和用途的泵，如IS型晴水泵，S型双吸离心泵, IH型化工泵，ZGB型渣浆泵等。
通过不同材料的对比来判断离心泵如何选型。
离心泵选型中根据工艺参数和介质特性来选择泵的系列和材料。
1.1根据水泵流量大小选用单级单吸离心泵、双吸离心泵，或小流量离心泵。
1.2根据介质特性决左选用哪种特性泵如淸水泵、耐腐蚀泵和杂质泵等。
介质为剧毒、贵重或有放射性等不允许泄漏物质时, 应考虑选用无泄漏泵（如屏蔽泵、磁力泵〉或带有泄漏液收集和泄漏报警装置的双端而机械密封。
如介质为液化烧等易挥发液体应选择低气蚀余量泵，如筒形泵。
1.3根据水泵扬程高低选用单级离心泵、多级离心泵，或髙速离心泵等。
1.4根据现场安装条件选择卧式离心泵、立式离心泵（含液下排污泵、管道排污泵）。
二离心泵选型的条件：2.1离心泵选型：工艺参数。
工艺参数是离心泵选型的最重要依据，应根据工艺流程和操作变化范国慎重确左。
2.1.1离心泵选型：现场条件。
现场条件包括泵的安装位置＜室内、室外），环境温度，相对湿度，大气压力，大气腐蚀状况及危险区域的划分等级等条件。
2.1.2进口压力P和岀口压力Po出口压力指泵进岀接管法兰处的压力，进岀口压力的大小影响到壳体的耐压和轴封的要求。
2.1.3操作状态。
操作状态分连续操作和间歇操作两种。
2.1.4流量Q.流量是指工艺装置生产中，要求泵输送的介质量，流量也是离心泵选型要注意的要素，工艺人员一般应给出正常、最小和最大流量。
泵数据表上往往只给出正常和额左流量。
离心泵选型时，要求额左流量不小于装程的最大流虽:，或取正常流疑的1丄~1.15倍。
2.1.5温度To温度是指泵的进口介质温度，一般离心泵选型应给岀工艺过程中泵进口介质的正常、最低和最高温度。
2.1.6扬程H。
扬程是指工艺装置所需的扬程值，也称计算扬程。
一般离心泵选型要求水泵的额定扬程为装置所需扬程的1.05 ~ 1.1倍。
离心泵如何选型
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、列出基本数据：
1、运送介质的物理化学功能，如：介质名称、介质特性(耐腐蚀、磨损性、毒性等)、是不是含固体颗粒、液体粘度、密度、汽化压力等。
2、选型参数，如流量Q、扬程H、进口压力和出口压力、温度气蚀余量、操作状况等数据进行具体的离心泵选型。
所谓合理地进行立式离心泵选型，就是要综合考虑水泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。
二、选型有以下几个方面需要注意：
1：所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。
2：必须满足使用流量和扬程的要求，即要求泵的运行工次点(装置特性曲线
与泵的性能曲线的交点)经常保持在高效区间运行，这样既省动力又不易损坏机件。
3：按所选水泵建泵站，工程投资少，运行费用低。
4：具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。
LCF系列耐腐蚀耐磨蚀离心泵
2 )
半开叶轮（K） 用于料浆、 泥浆、 大颗粒固体悬浮液、 带纤维， 液体中可稍含气体。
2) 6
150/350 150/400 200/410 200/560
B B B B B B B B
36 36 46~62 46 66~81 94 94 64 ★：根据要求
特殊的技术要求
需要更高的压力请向我们咨询 需要更高的速度请向我们咨询 如需用其他方法请向我们咨询
可互换叶轮设计 Alternative impeller design
泵规格
40/160 50/160 50/210
叶轮形式一览 Type of impeller
叶轮形式
B B B W B 50/350N1 W K B 50/350N2 W K 50/460 B B 65/310 W K 65/400 65/430 B K B 80/210 W K
LC-B series Anti-corrosive and Abrasive Proof Centrifugal Pump
性能参数表 Performance Data Sheet
序号 No.
1 2 3
泵型号 Model
LC-B40/160 LC-B50/160 LC-B50/210
流量 Q （m3/h）
型号说明 Explanation of Model
LC-B - 40 - 160 叶轮外径（mm） External Diameter of Impeller 排出口直径（mm） Diameter of Discharge Opening 系列耐磨耐腐蚀悬臂式卧式离心泵 Series Anti-corrosive and Abrasive Proof Cantilever Horizontal Centrifugal Pump
离心泵的类型和选用
一、离心泵的类型
按被输送液体的性质离心泵可分为：
(1) 水泵(B型、D型、sh型)用于输送清水及物理、化学性质类似于水的清洁液体。
(2) 耐腐蚀泵(F型)用于输送酸、碱等腐蚀性液体。
(3) 油泵(Y型)用于输送石油产品。
二、离心泵的选用
(1) 根据被输送液体的性质及操作条件确定离心泵的类型；
(2) 根据流量(一般由生产任务定)及计算管路中所需压头，确定离心泵的型号(从样本或产品目录中选取)；
(3) 若被输送液体的粘度和密度与水相差较大时，应核算离心泵的特性参数：流量、压头和轴功率。
选择离心泵时，可能有几种型号的泵同时满足在最佳范围内操作这一要求，此时，可分别确定各泵的工作点，比较工作点上的效率，择优选取。
离心泵的特点是，送液能力大，流量均匀，但产生的压头不高，且压头随着流量的改变而变化。
关键字：离心泵泵离心泵的类型离心泵的特点
描述：知名离心泵生产厂家长沙宏力泵业有限公司是一家专业从事不锈钢多级泵的水泵类生产和销售企业，公司生产制造各类优质离心泵，公司技术部还提供离心泵的类型、离心泵的特点等知识离心泵知识，为客户提供一流的产品和优质的服务。
离心泵的选材及国内外材料标准牌号
心泵的选材及国内外材料标准牌号铸钢铸钢（cast steel）铸钢是在凝固过程中不经历共晶转变的用于生产铸件的鉄基合金的总称。
铸造合金的一种。
铸钢分为铸造碳钢、铸造低合金钢和铸造特种钢3类。
铸钢分为铸造碳钢、铸造低合金钢和铸造特种钢3类。
①铸造碳钢。
以碳为主要合金元素并含有少量其他元素的铸钢。
含碳小于0.2%的为铸造低碳钢，含碳0.2%～0.5%的为铸造中碳钢，含碳大于0.5%的为铸造高碳钢。
随着含碳量的增加，铸造碳钢的强度增大，硬度提高。
铸造碳钢具有较高的强度、塑性和韧性，成本较低，在重型机械中用于制造承受大负荷的零件，如轧钢机机架、水压机底座等；在铁路车辆上用于制造受力大又承受冲击的零件如摇枕、侧架、车轮和车钩等。
②铸造低合金钢。
含有锰、铬、铜等合金元素的铸钢。
合金元素总量一般小于5%，具有较大的冲击韧性，并能通过热处理获得更好的机械性能。
铸造低合金钢比碳钢具有较优的使用性能，能减小零件质量，提高使用寿命。
③铸造特种钢。
为适应特殊需要而炼制的合金铸钢，品种繁多，通常含有一种或多种的高量合金元素，以获得某种特殊性能。
例如，含锰11%～14%的高锰钢能耐冲击磨损，多用于矿山机械、工程机械的耐磨零件；以铬或铬镍为主要合金元素的各种不锈钢，用于在有腐蚀或650℃以上高温条件下工作的零件，如化工用阀体、泵、容器或大容量电站的汽轮机壳体等。
泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
单位用米标注，用（NPSH）r。
吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。
吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。
什么叫气蚀余量？什么叫吸程？各自计量单位及表示字母？答：泵在工作时液体在叶轮的进口处因一定真空压力下会产生液体汽体，汽化的气泡在液体质点的撞击运动下叶轮等金属表面产生剥落，从而破坏叶轮等金属，此时真空压力叫汽化压力，气蚀余量是指在泵吸入口处单位重量液全所具有的超过汽化压力的富余能量。
水泵常用金属材料耐腐蚀性能
材料牌号
代号
适用范围
1
0Cr18Ni9
304
稀硝酸、有机酸、碱液
2
00Cr18Ni9
304L
稀硝酸、有机酸、抗晶间腐蚀、碱液
3
1Cr18Ni9Ti
321
碱液、醋酸、稀硝酸
4
0Cr18Ni14Mo2
316
稀硝酸、磷酸、有机酸、硫酸
5
00Cr18Ni14Mo2
316L
稀硝酸、磷酸、硫酸、强碱、有机酸、抗晶间腐蚀
－18～+204（0～+400）
适用于水、油、多种酸，但不适用于酮、无水氨、胺和热氢氟酸、氯磺酸
FFKM合成橡胶(KALREZ)
－12.2～+260（10～+500）
适用于溶剂、无机和有机酸、碱，强氧化剂、热汞、氯、燃料油以及导热油等
石墨
－240～+400（－400～+750）
除氧化性强的硝酸、次氯酸、铬酸、95%H2SO4等外，适用其它各种介质
水泵常用金属材料耐腐蚀性能
发布时间：2006-10-18 22:42:26【字体大中小】【关闭】
材料
天然气
（普通水）
处理水（软水矿化水）
不含氧的水、锅炉给水
盐水
海水
有机介质（油、烃等）
中性
酸性
碱性
铸铁
球墨铸铁
铸钢
Ni-Resist
高硅铸铁
12%铬钢
奥氏不锈钢
奥氏不锈钢316L
哈氏合金
GA-20不锈钢
2
0.024
24~31
哈氏合金B
1
64
0.12
5
0.70
耐腐蚀化工离心泵介绍及型号大全
耐腐蚀化工离心泵介绍及型号大全耐腐蚀化工离心泵因为具有优良的耐腐蚀性能被广泛用于化工行业，不同的使用工况有不同型号的耐腐蚀化工离心泵，材质也不一样，代表型的耐腐蚀化工有IH型、FSB型、IHF 型、FN型、AFB型等，材质主要是不锈钢材质或者是氟塑料材质。
下面对几种常见的耐腐蚀化工离心泵进行详细介绍。
耐腐蚀化工泵是一种耐腐蚀性能良好的用于输送有腐蚀性的化学类液体，该系列的化工离心泵主要有IH型、IHF型、FSB型等，输送的介质温度不能超过80度，进口压力不超过0.6Mpa。
此系列化工泵主要适应于有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损。
耐腐蚀化工泵型号意义IH100-80-125AIH-单级单吸化工离心泵100-泵吸入口直径为50mm380-泵出口直径为32mm125-叶轮名义直径为125mmA-叶轮外径的改变。
125FS B – 40 L125表示吸入口直径80mmFS表示过介部分为氟塑料合金B表示离心泵40表示泵设计点扬程32mL表示轴连式(带底板)IH F 80 –50 – 250 – AIH表示国际标准化工泵系列代号F表示泵过流件为氟塑料制造80表示进口直径80mm50表示出口直径50mm250表示叶轮名义上直径250mmA表示叶轮经第一次切割耐腐蚀化工泵参数范围IH型流量：6.3~400m3/h扬程：5~125mFSB型流量：1.5~125m3/h扬程：10~50mIHF型流量：5~100m3/h扬程：20~80m耐腐蚀化工泵结构特点介绍该系列化工离心泵/hgb/中IHF型与FSB型是按国际标准并结合非金属泵的工艺设计制造。
泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷(或氮化硅)，动环采用四氟填充材料，其耐腐耐磨密封性极好。
