30km分布光纤温度传感器的空间分辨率研究
光纤温度传感器工作原理及实际应用分析

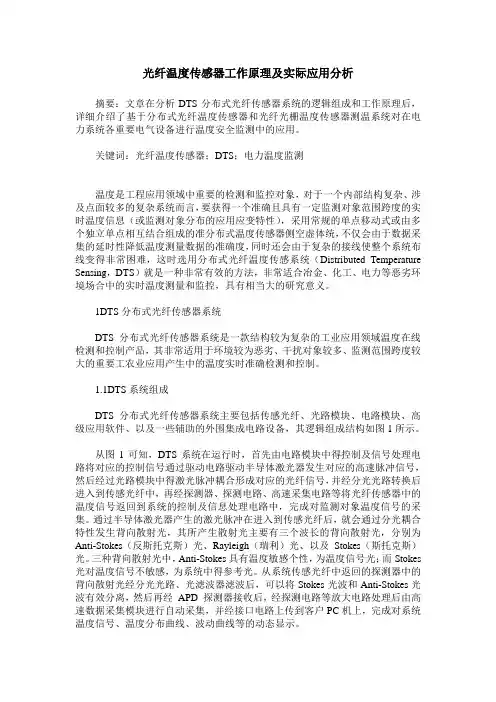

光纤温度传感器工作原理及实际应用分析摘要：文章在分析DTS分布式光纤传感器系统的逻辑组成和工作原理后，详细介绍了基于分布式光纤温度传感器和光纤光栅温度传感器测温系统对在电力系统各重要电气设备进行温度安全监测中的应用。
关键词：光纤温度传感器；DTS；电力温度监测温度是工程应用领域中重要的检测和监控对象，对于一个内部结构复杂、涉及点面较多的复杂系统而言，要获得一个准确且具有一定监测对象范围跨度的实时温度信息（或监测对象分布的应用应变特性），采用常规的单点移动式或由多个独立单点相互结合组成的准分布式温度传感器侧空虚体统，不仅会由于数据采集的延时性降低温度测量数据的准确度，同时还会由于复杂的接线使整个系统布线变得非常困难，这时选用分布式光纤温度传感系统（Distributed Temperature Sensing，DTS）就是一种非常有效的方法，非常适合冶金、化工、电力等恶劣环境场合中的实时温度测量和监控，具有相当大的研究意义。
1DTS分布式光纤传感器系统DTS 分布式光纤传感器系统是一款结构较为复杂的工业应用领域温度在线检测和控制产品，其非常适用于环境较为恶劣、干扰对象较多、监测范围跨度较大的重要工农业应用产生中的温度实时准确检测和控制。
1.1DTS系统组成DTS分布式光纤传感器系统主要包括传感光纤、光路模块、电路模块、高级应用软件、以及一些辅助的外围集成电路设备，其逻辑组成结构如图1所示。
从图1可知，DTS系统在运行时，首先由电路模块中得控制及信号处理电路将对应的控制信号通过驱动电路驱动半导体激光器发生对应的高速脉冲信号，然后经过光路模块中得激光脉冲耦合形成对应的光纤信号，并经分光光路转换后进入到传感光纤中，再经探测器、探测电路、高速采集电路等将光纤传感器中的温度信号返回到系统的控制及信息处理电路中，完成对监测对象温度信号的采集。
通过半导体激光器产生的激光脉冲在进入到传感光纤后，就会通过分光耦合特性发生背向散射光，其所产生散射光主要有三个波长的背向散射光，分别为Anti-Stokes（反斯托克斯）光、Rayleigh（瑞利）光、以及Stokes（斯托克斯）光。
光纤温度传感器
光纤温度传感器一、引言光纤温度传感器是一种利用光纤作为传感元件的温度检测设备。
光纤温度传感器的工作原理是基于光纤敏感元件对温度变化的响应，通过测量光纤中的光信号参数来实现对温度的监测和测量。
光纤温度传感器具有结构简单、抗干扰能力强、长距离传输等特点，在工业、科研等领域得到了广泛应用。
二、工作原理光纤温度传感器的工作原理主要基于光纤的热光效应和光纤长度的温度特性。
当光纤受到温度变化时，光纤的折射率会发生变化，从而引起光纤中光信号参数的变化。
利用这种变化，通过检测光信号的特定参数，可以实现对温度的监测和测量。
三、应用领域光纤温度传感器在温度监测领域有着广泛的应用。
其应用领域包括但不限于：1.工业领域：光纤温度传感器可用于工业生产中对温度的监测和控制，如对炉温、熔炼温度等进行实时监测。
2.科研领域：在科研实验中，光纤温度传感器可以准确地监测实验环境中的温度变化，为科学研究提供数据支持。
3.环境监测：光纤温度传感器也可以用于环境温度监测，如对水体温度、土壤温度等的监测。
四、发展趋势随着科学技术的不断发展，光纤温度传感器在精度、便携性、应用范围等方面都将不断提升。
未来，光纤温度传感器有望在医疗、航天等领域得到更广泛的应用，为各行各业提供更为精准和高效的温度监测解决方案。
五、结论光纤温度传感器作为一种新型的温度检测设备，具有结构简单、抗干扰性强等优点，为工业、科研、环境监测等领域提供了实时、准确的温度监测方案。
未来随着技术的不断创新，光纤温度传感器的应用范围将进一步扩大，为人类社会的发展进步带来更多便利和可靠性。
基于OFDR的高空间分辨率分布式光纤传感器的研究
摘要分布式光纤传感器因其对环境变化出色的监测能力，同时具有抗电磁干扰、耐高压、精度高等优点，引起了人们广泛的研究兴趣。
其中光频域反射计(Optical Frequency Domain Reflectometry,OFDR)因为具有高精度和高分辨率，对链路中的曲面弯折、反射等变化敏感的特点，广泛的应用于军事和民用的各个领域。
但因为OFDR系统使用的调谐激光器在工作时存在非线性扫频的问题，会影响OFDR的测试距离、空间分辨率和信噪比等性能，限制了OFDR系统的应用。
本文主要研究OFDR系统中光源非线性扫频效应对系统性能的影响及非线性相位补偿方法，包括去斜滤波器(deskew filter)补偿算法、匹配傅里叶变换补偿算法和高阶相位噪声补偿算法。
理论上分析了OFDR中光源非线性扫频效应对系统性能的影响，介绍了去斜滤波器补偿算法、匹配傅里叶变换补偿算法和高阶相位噪声补偿算法的基本原理。
通过仿真计算研究了去斜滤波器补偿算法和匹配傅里叶变换补偿算法的补偿效果，考虑到以上两种算法在估算光源非线性相位时会产生一定的误差，研究了高阶相位噪声补偿算法。
在理论研究和仿真计算的基础上，搭建了OFDR实验系统，验证非线性补偿算法的有效性。
在采用去斜滤波器补偿算法时，实现了对待测光纤长度为4.2km的末端反射的相位补偿，反射峰的空间分辨率从2m提高到0.3m，且反射峰的旁瓣被有效的抑制。
在用匹配傅里叶变换算法进行非线性补偿时，进行了不同长度待测光纤的补偿实验，补偿后系统的空间分辨率都有所提升，其中待测光纤为4.3km时，末端反射空间分辨率从0.5m提升到0.15m。
因为去斜滤波器算法和匹配傅里叶变换算法都需要对非线性相位进行估算，为了避免光源非线性相位的估计误差，进行了高阶相位噪声补偿实验，采用不同长度的待测光纤验证算法的补偿效果，补偿后在末端反射空间分辨率提升的基础上，成功探测到4.3km的待测光纤末端前120m的AP C连接头反射，空间分辨率达到了1.6m。
光纤温度传感器的技术原理和相关应用研究
光纤温度传感器的技术原理和相关应用研究摘要：随着光纤技术研究的不断发展，人类的生活越来越离不开光纤传感器。
光纤传感器以其体积小、质量轻、灵敏度高、不易受到电磁的干扰等优点，人类开发出了各种类型的光纤传感器，逐渐取代了传统传感器在人类生活中的应用。
本文详细介绍了光纤的三种特性及其各自的特点，光纤传感器的工作原理和其按照不同方式的分类。
重点讲述了光纤温度传感器的特点以及分布式光纤温度传感器、光纤荧光温度传感器、光纤光栅温度传感器、干涉型温度传感器的测温原理与性质特点，并利用它们的工作原理及特点将光纤温度传感器应用到医疗、建筑、电力系统、航空航天等应用上。
利用光纤温度传感器的工作原理，进行基于马赫-泽德尔干涉仪的测温实验。
并根据这次的测温实验得到光纤温度传感器测温的优缺点，并对光纤温度传感器测温方法的改进提出自己的见解。
关键词：光纤光纤传感温度传感器测温Technical principles and fiber optic temperature sensorsrelated researchAbstract：With the continuous development of optical fiber technology research, human life increasingly inseparable fiber optic sensors. Fiber Optic Sensors its small size, light weight, high sensitivity, less susceptible to electromagnetic interference and other advantages, humans developed various types of fiber optic sensors, gradually replaced the traditional sensors in human life.This paper describes the three characteristics of the fiber of their characteristics, working principle of fiber sensor and its classification in different ways. Focuses on the characteristics of the fiber optic temperature sensor, and temperature characteristics and properties of the principle of distributed optical fiber temperature sensors, fiber optic fluorescence temperature sensors, fiber grating temperature sensor, interferometric temperature sensor, and the use of their works and the characteristics of the fiber optic temperature sensors to the medical, construction, power systems, aerospace and other applications.The use of fiber optic temperature sensor works, based Mach - Ze Deer interferometer temperature experiments. And give advantages and disadvantages of fiber optic temperature sensor according to the temperature of the temperature experiment, and suggest improvements fiber optic temperature sensor temperature measurement method of his own views.Key words：Fiber;Fiber optic sensing;Temperature sensor;Applications;Measuring temperature引言随着人类社会的进步，光电子技术发展的越来越快，其中以光纤技术的发展最为迅速，半个多世纪以来，人们充分享用了由光纤技术带来的文明与便利后，有充分的理由使人们相信，人类已逐步进入由光主宰的技术世。
分布式光纤温度传感器
1研究背景（执笔人：）温度是度量物体冷热程度的物理量，许多物理现象和化学过程都是在一定温度下进行，人们的日常生活也和温度密切相关。
随着科学技术的迅猛发展，对温度的测量也提出了更多更高的要求。
以电信号为工作基础的传统的温度传感器，如热电偶、热敏电阻、热释电探测器等温度传感器的发展已经非常成熟，但在有强电磁干扰或易燃易爆的场合下，基于电信号测量的传统温度传感器便受到很大的限制。
光纤温度传感与测量技术是仪器仪表领域重要的发展方向之一。
由于光纤具有体积小、重量轻、可挠、电绝缘性好、柔性弯曲、耐腐蚀、测量范围大、灵敏度高等特点，对传统的传感器特别是温度传感器能起到扩展提高的作用，完成前者很难完成甚至不能完成的任务。
光纤传感技术用于温度测量，除了具有以上特点外，与传统的温度测量仪器相比，还具有响应快、频带宽、防爆、防燃、抗电磁干扰等特点。
在科研和工程技术中，有许多场合需要确定温度的分布，例如长距离输油管道、通信电缆或电力电缆等管道的沿线温度场分布，大型电力变压器内部的温度场分布等。
传统的电温度传感器不能工作在强电磁环境中，也不宜在易燃、易爆环境或腐蚀性环境中工作，对于采用点式温度传感器实现温度的分布测量还存在难于安装、难于布线、难于维护的问题。
分布式光纤温度传感器可实现沿光纤连续分布的温度场的分布式测量，测试用光纤的跨距可达几十千米，空间分辨率高、误差小，与单点、多点准分布测量相比具有较高的性格比。
与传统的传感器相比，分布式光纤温度传感器具有诸多优点：集传感与传输于一体，可实现远距离测量与监控；一次测定就可以获取整个光纤区域的一维分布图，将光纤架设成光栅状，就可测定被设区域的二维和三维分布情况；能在一条长达数千米的传感器光纤环路上获得几十、几百甚至几千条信息，因此单位信息成本显著降低；测量范围宽，具有高空间分辨率和高精度；在具有强电磁干扰或易燃易爆以及其他传感器无法接近的恶劣环境下，分布式光纤温度传感器具有无可比拟的优点。
光纤分布式应变和温度传感器(DSTS)
<=80 km
0.2 °C/4 με
<=90 km
0.4 °C/8 με
<=100 km
0.4 °C/8 με 0.2 °C/4 με
BOTDA典型测量精度（所有采样时间小于100秒）
空间分辨率
光纤长度
1m
2.5 m
1 km ± 0.8 °C / ± 16με
2 km ± 1.2 °C / ± 24με
OZ光学公司提供完整的光纤传感器探头、组件、封装和培训服务。自从1985年以来，OZ光学公司的标准光纤产品已被广 泛地应用于高性能传感器和通信产品中。OZ光学公司也提供特殊的光纤传感器探头，客户也可定制在高温和其它恶劣及腐 蚀环境下使用的光纤光缆。在结构和油气管道监测方面有经验的系统集成商将会发现OZ光学公司提供了一整套安装和维护 光纤系统的极佳产品和服务。如果你正在筹划油气管线或结构监测项目，请接洽OZ光学公司以便了解更多的光纤解决方案。
DSTS BOTDA 测量时间从1秒到10分钟不等，取决于应用需求。下面的表格提供了部分在常用精度要求：优于±0.5°C和±10με 下的数据指标。所有测量时间均小于1分40秒。
这个表格并不能完全反映设备可以达到的优异性能。四个参数进行微调可以得到更好的结果。比如，对50km长度光纤的温 度/应变测量，2米空间分辨率下，可以实现精度0.2°C/4με，但是需要延长测量时间到3分45秒。另外一个例子是：对100km长 光纤，6米空间分辨率可以达到0.4°C/8με，但是需要延长测量时间到4分38秒，而同样的100km光纤，精度达到0.1°C/2με，可 以通过增加空间分辨率到50m，而时间则可以缩短到3分48秒。
动态范围
30dB
>15dB
光纤温度传感特性测试及分析
光纤温度传感特性测试及分析随着科技不断发展，人们对物理环境的监测与控制的需求逐渐增加。
其中，温度是最为常见的物理参数之一。
光纤温度传感技术实现了高分辨率、快速响应和远距离传输等特性，为物理参数监测与控制提供了全新的解决方案。
本文将对光纤温度传感器的特性及测试方法进行探讨。
一、光纤温度传感器的工作原理光纤传感器的基本原理是光纤内部的传输特性随外界物理参数的变化而发生改变，从而使光束的特性产生变化，由此实现物理参数的监测。
光纤温度传感器的工作原理是通过将测量点处的光纤暴露在待测物中，借助光纤内部介质折射率与温度的变化关系，实现对温度的监测。
目前，光纤温度传感器最为常见的结构是光纤布拉格反射型传感器（FBG）。
FBG传感器使用光纤布拉格光栅作为光纤内部的温度响应元件，通过光栅和光纤的联合作用，测量出光在布拉格光栅上的反射波长的变化，从而实现对温度的监测。
二、光纤温度传感器的特性1. 高分辨率光纤布拉格反射型传感器具有高分辨率的特点，可以进行微小温度变化的探测。
由于FBG传感器是一种光学传感器，其分辨率主要取决于波长的变化量，当波长变化很小时，就可以获得较高的分辨率。
2. 快速响应光纤温度传感器具有快速响应的特点，可以在几毫秒内对温度变化进行响应。
相比传统的温度传感器，光纤温度传感器响应时间更短，监测效率更高。
3. 远距离传输光纤温度传感器可以实现远距离传输，可以在无需设立防爆措施的情况下，进行远程监测和控制。
这一特点在高温、高压、危险环境下的温度监测中尤为重要。
三、光纤温度传感器的测试方法光纤温度传感器测试方法可以分为点测法和连续测法两种。
1. 点测法点测法是指在被测温度区域内，安装一个FBG传感器以测量该区域一个固定点的温度。
点测法的优点是简单易用，适用于温度相对稳定的监测场合。
其缺点是不能全面反映物理环境变化的整体情况。
2. 连续测法连续测法是指在被测温度区域内，安装多个FBG传感器以实现对整个温度变化的监测。
分布式光纤测温系统的设计与实现
西南大学毕业论文题目：分布式光纤测温系统的设计与实现专业：电子信息工程技术班级：一班学生姓名：杨杰指导教师：谢熹摘要以光纤通信和光纤传感技术为代表的信息技术和传感技术在20世纪后半叶至今的几十年里R新月异，极大地推动了人类社会的进步。
与其他传感器相比，光纤作为一种新型的传感器件有其独特的优势。
它抗电磁，耐高温，对温度、应变等外界变化敏感，而且价格便宜，容易获取，可以形成分布式的线测量甚至是场测量。
因此光纤传感在最近几年的到快速发展．将应用于更广的范围。
分布式光纤测温系统的信号采集、数据处理，以及后台软件的编写占系统成本的绝大部分。
它的检测精度和速度决定了整个系统的测量精度，空问分辨率，采集速度以及最后的请求响应时间。
如何提高系统各个部分的处理速度，协调好数据传输，成为分布式光纤铡温系统的关键。
论文提出了一种基于嵌入式的利用光纤拉曼散射原理的分布式测温解调方案。
由于传感距离长，使得系统可以进行场式的温度测量，可以全面的获得空间式的3维温度模型，满足大型工程传感网络的实时监测。
论文详细介绍了嵌入式光纤传感分布测温系统的光路设计，硬件电路设计和软件设计。
光路设计包括：在嵌入式主机的控制下利用激光源和脉冲调整器形成固定周期的脉冲光，作为光纤传感器的激励信号；使用3dB耦合器对激励光进行分束，传入光纤传感器，散射拉曼光回传经过耦合器进入分光系统，只有固定频率的Stokes光和Anti ．Stokes光透过分光系统；两束光分别进入光电探测器( PD) ，完成光电转换过程。
系统中各个模块间的同步由硬件电路控制，主控芯片为TI公司的双核微处理器。
0M AP5912对FPG A模块发出采集控制信号，FPG 巩负责控制与脉冲调制器间的同步，计时，同时触发AD采集。
采集结束，FPG A发出中断，通知采集过程结束。
O M AP5912发出传输数据指令，将外接RAM 中的数据读入DSP进行数据处理。
在DSP中对数据进行小波变换多分辨分析对采样的数字量进行降噪处理，消除传输和测量过程中的各种噪音和随机干扰。
