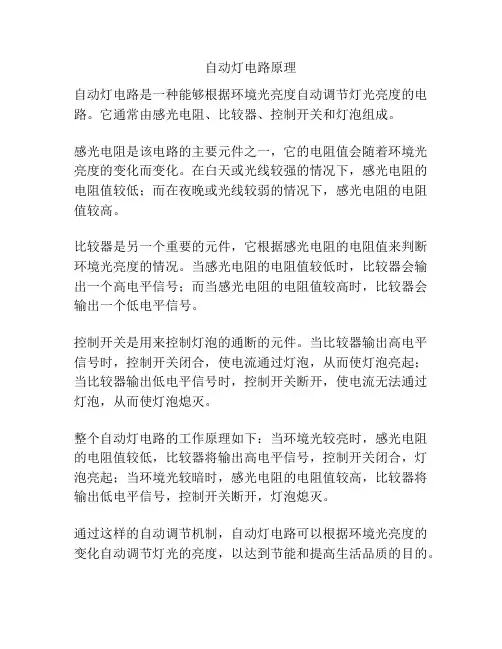

自动灯电路原理
自动灯电路是一种能够根据环境光亮度自动调节灯光亮度的电路。
它通常由感光电阻、比较器、控制开关和灯泡组成。
感光电阻是该电路的主要元件之一，它的电阻值会随着环境光亮度的变化而变化。
在白天或光线较强的情况下，感光电阻的电阻值较低；而在夜晚或光线较弱的情况下，感光电阻的电阻值较高。
比较器是另一个重要的元件，它根据感光电阻的电阻值来判断环境光亮度的情况。
当感光电阻的电阻值较低时，比较器会输出一个高电平信号；而当感光电阻的电阻值较高时，比较器会输出一个低电平信号。
控制开关是用来控制灯泡的通断的元件。
当比较器输出高电平信号时，控制开关闭合，使电流通过灯泡，从而使灯泡亮起；当比较器输出低电平信号时，控制开关断开，使电流无法通过灯泡，从而使灯泡熄灭。
整个自动灯电路的工作原理如下：当环境光较亮时，感光电阻的电阻值较低，比较器将输出高电平信号，控制开关闭合，灯泡亮起；当环境光较暗时，感光电阻的电阻值较高，比较器将输出低电平信号，控制开关断开，灯泡熄灭。
通过这样的自动调节机制，自动灯电路可以根据环境光亮度的变化自动调节灯光的亮度，以达到节能和提高生活品质的目的。
报警电路设计 实验报告
报警电路设计实验报告1.引言1.1 概述概述:本实验报告将介绍报警电路的设计和实验结果分析。
报警电路是一种常见的电子电路，用于监测特定事件并发出警报。
在本次实验中，我们将介绍报警电路的基本原理和设计要点，并通过实际搭建和测试来验证其性能。
报警电路设计涉及到电子元器件的选择、电路连接方式的设计、以及对电路性能的评估和分析。
通过本次实验，我们旨在帮助学生们加深对报警电路的理解，并培养他们的实验操作能力和问题解决能力。
同时，我们也将对实验结果进行分析，探讨报警电路设计中可能遇到的问题，并展望其在实际应用中的发展前景。
1.2 文章结构文章结构部分:本实验报告分为引言、正文和结论三个部分。
在引言部分，将对报警电路设计的重要性和意义进行概述，以及对本文结构和目的进行介绍。
在正文部分，将详细介绍设计报警电路的要点，包括设计原理、电路图、元器件选取等内容。
在结论部分，将对整个实验进行总结，并对实验结果进行分析，展望未来可能的后续工作。
整个报告结构清晰，层次分明，能够帮助读者更好地理解报警电路设计实验的内容和意义。
"1.3 目的":本实验旨在通过设计报警电路，掌握基本的电路设计原理和方法，并深入理解报譅电路的工作原理及其在实际应用中的作用。
通过实验，我们将学习如何选择合适的电子元件，搭建报警电路并进行测试。
这将有助于我们对电路设计的理论知识有一个更加直观的了解，提升我们在电路设计领域的技能和实践能力。
同时，通过实验结果的分析和总结，可以为今后相关领域的研究提供参考和借鉴。
2.正文2.1 设计要点1设计要点1: 报警电路的基本原理和组成报警电路是一种用于监测和警示特定状况的电子装置。
设计报警电路需要考虑以下几个要点：1.1 报警电路的基本原理报警电路的基本原理是利用传感器检测到的特定信号来触发报警装置，警示人们可能存在的危险或异常情况。
传感器可以是光敏电阻、红外传感器、声音传感器等，用来检测光线、烟雾、运动等不同的信号。
光控报警实验实验报告
一、实验目的1. 理解光敏电阻的工作原理及其在光控电路中的应用。
2. 掌握光控报警电路的设计与搭建方法。
3. 学习利用光敏电阻检测环境光线强度，实现自动报警功能。
二、实验原理本实验采用光敏电阻作为光强检测元件，通过检测环境光线强度来实现报警功能。
当环境光线强度低于设定阈值时，光敏电阻的电阻值减小，电路导通，触发报警装置；当环境光线强度高于设定阈值时，光敏电阻的电阻值增大，电路截止，报警装置停止工作。
三、实验器材1. 光敏电阻2. 电阻3. 电容4. 二极管5. 555定时器6. 报警器7. 电源8. 连接线9. 万用表10. 搅拌棒（用于清洁光敏电阻）四、实验步骤1. 电路搭建a. 将光敏电阻与电阻串联，构成分压电路。
b. 将分压电路的输出端与555定时器的阈值端（TH）和复位端（RESET）相连。
c. 将555定时器的输出端（OUT）与报警器相连。
d. 将555定时器的电源端（VCC）和地端（GND）与电源相连。
2. 电路调试a. 使用万用表测量光敏电阻在不同光线强度下的电阻值，确定合适的阈值。
b. 调节电阻值，使电路在设定光线强度下触发报警。
c. 调节电容值，改变报警器的触发时间。
3. 实验验证a. 在不同光线强度下，观察报警器是否正常工作。
b. 检查电路连接是否牢固，确保电路安全可靠。
五、实验结果与分析1. 实验结果通过实验，成功搭建了光控报警电路，实现了在光线强度低于设定阈值时自动报警的功能。
2. 结果分析a. 光敏电阻的电阻值随着光线强度的变化而变化，实现了光线强度的检测。
b. 555定时器根据光敏电阻的电阻值控制报警器的触发时间，实现了自动报警功能。
c. 通过调节电阻和电容的值，可以调整报警器的触发时间和灵敏度。
六、实验总结1. 本实验成功实现了光控报警功能，加深了对光敏电阻和555定时器应用的理解。
2. 通过实验，掌握了光控报警电路的设计与搭建方法，提高了电路实验能力。
3. 在实验过程中，注意安全操作，确保实验顺利进行。
声光报警电路启动处理流程
声光报警电路启动处理流程1.启动条件检测：首先，声光报警电路需要检测特定条件是否满足，以确定是否启动。
通常，可以通过感应器或传感器来完成条件检测。
例如，对于火灾报警，可以使用烟雾传感器来检测空气中的烟雾浓度，如果超过一定阈值，则满足启动条件。
2.触发报警信号：一旦条件满足，声光报警电路将触发报警信号。
通常情况下，报警信号由两部分组成：声音和光线。
声音可以通过蜂鸣器等装置发出，光线可以通过LED指示灯或警示灯等装置发出。
这样设计是为了更好地吸引人们的注意力。
3.发出警报信号：报警信号一旦触发，将通过扬声器或其他声音输出设备发出警报声音。
声音可以设置成高亮、刺耳或有规律的脉冲声，以增加其警示效果。
同时，报警信号还会通过LED指示灯或其他光源输出设备发出闪光或闪烁的光线。
4.信息传递：同时，声光报警电路还可以通过其他手段传递报警信息。
例如，可以通过无线通信技术将报警信号传输给相应的安全管理系统，以便及时采取应急措施。
此外，也可以将报警信号传输到远程监控中心或安保人员的设备上，以方便其及时处理。
5.处理报警信号：一旦接收到报警信号，相关人员需要迅速进行处理。
首先，需要确认报警的具体位置和原因。
如果是虚警，需要及时解除报警状态，以免误导人们。
如果是真实的报警，需要迅速采取应急措施，比如报警系统与灭火系统的联动，通知相关人员前往现场处理等。
6.报警记录与分析：对于每一次报警事件，应当进行详细的记录与分析，以便后期的安全评估和改进。
记录中应包括报警时间、地点、原因以及处理过程等信息。
通过对记录的分析，可以发现潜在的安全问题，并采取相应的措施进行改进。
以上就是声光报警电路启动处理流程的详细介绍。
通过合理的设计和配置，声光报警电路可以提供有效的安全保护，及时警示人们注意到潜在的危险，并迅速采取应急措施，避免事故的发生。
声光报警器电路的工作原理
声光报警器电路的工作原理
声光报警器电路的工作原理如下：
1. 电源供电：声光报警器电路通过外部电源供电，通常使用直流电源。
2. 激活信号输入：当报警触发条件满足时，比如监测到入侵行为、火灾或其他紧急情况，外部设备会发送一个激活信号给声光报警器电路。
3. 触发器：接收到激活信号后，触发器会被触发。
触发器可以是一个集成电路或者一个电磁继电器。
4. 多功能集成电路：多功能集成电路会接收到触发器的信号，并根据设计需求进行处理和判断。
它可以根据不同的输入信号产生不同的输出信号。
5. 声音输出：多功能集成电路会通过驱动电路来激活声音输出器件，例如电子蜂鸣器或扬声器。
这些器件会发出高频声音以进行报警提示，吸引周围人们的注意。
6. 光线输出：多功能集成电路也会通过驱动电路来激活光线输出器件，例如LED灯或者闪光灯。
这些器件可以发出强光或
者闪烁的灯光，也起到吸引和提醒人们的作用。
7. 报警结束：当报警信号结束或者被复位时，声光报警器电路将会停止工作，声音和光线输出器件将会停止发出声音和光线。
总之，声光报警器电路通过接收激活信号，触发触发器，然后通过多功能集成电路来控制声音和光线输出器件的开关状态，从而实现声音和光线的报警效果。
报警电路的工作原理
报警电路的工作原理
报警电路是一种用于安全防范的电子设备，可以在发生紧急情况时发出警报信号，以提醒人们注意。
其工作原理主要包括以下几个步骤：
1. 感应器：报警电路通常配备有多种感应装置，如红外线感应器、声音感应器、烟雾感应器等，用于检测环境中的异常情况。
当感应器感测到异常时，会发出相应的电信号。
2. 信号传输：感应器检测到异常后，会通过电线或无线信号将电信号传输到主控制器。
电线或无线信号是连接感应器和主控制器的通信通道，可以将感应器所采集到的信号传输给主控制器。
3. 主控制器：主控制器是报警电路的核心部分，负责接收感应器传来的信号并进行处理。
主控制器会对传来的信号进行分析判别，确定是否触发报警条件。
4. 触发报警：当主控制器确定报警条件满足后，会通过报警器或其他报警装置发出警报信号，以提醒人们注意。
警报信号可以是声音、光闪、短信或电话等形式，根据不同场合和需求选择合适的报警方式。
5. 关闭报警：一旦解除紧急情况或确认误报，可以通过手动操作或密码输入等方式关闭报警装置，停止警报信号的发出。
报警电路的工作原理基于感应器的感应和信号传输，以及主控
制器的信号处理和报警触发。
通过合理的设计和使用，报警电路可以提供有效的安全保护措施，保障人们的生命和财产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章概述在生产生活中，人们除了对温度和湿度进行监控外，有时还需对其他一些环境因素进行监控，以确保生产能正常进行，环境光线报警器应运而生。
而随着科技的发展，利用电子技术实现的自动控制，在各个领域种的作用越来越突出。
环境光线报警电路在环境光线太强或者太弱时，会自动的发出声光报警，以提醒人们注意。
例如，在光线太强或太弱的环境下看书、写字，时间长了会造成视力减退。
这里介绍的环境光线报警电路，能够很方便地监测阅读书写环境的光照度，指导人们在合适的光线下学习、工作，对视力保健起到积极有效的作。
本设计基于节能性要求，利用所学电子技术基础的相关知识，为照明灯设计了一款自动控制电路。
1.1环境光线报警电路的研究意义及价值环境光线报警电路在安全光控制、光控制等领域有着重要的作用，能够很方便地监测阅读、书写环境的光照度,指导人们在合适的光线下学习、工作,对视力保健起到积极有效的作用。
该光线强弱报警器体积小巧、携带方便,在学校和家里都很实用。
因此，环境光线报警电路在我们实际生活工作中有着不可替代的作用，研究和开发环境光线报警电路也就显得非常之重要了。
1.2环境光线报警电路的发展前景伴随这经济的发展，各种报警电路已经为人们所认识。
从居民区里的防火防盗系统到建设工地上的各种告警指示，它具有光控自动功能，白天灯灭，当夜幕来临的时候，它能驱动红色警示灯闪闪发光，以起到告警作用，从而节省了大量的人力资源，在不安全的地方可以避免危险事故的发生。
对我们的安全生产的人们的财产安全有着非常重要的地位。
人们日常生活中的应用和建设应用的广泛使得人们再不能离开报警电路的作用，所以报警电路的用量也越来越大，市场的需求很大，蕴藏着巨大的商机和市场潜力。
研究它的生产和工作原理对以后的工作和生产很重要。
由于人们越来越重视报警电路的作用，对它工作原理的掌握也变的越来越迫切，所以本文主要介绍环境光线报警电路的主要组成部件和原理。
第二章环境光线报警电路原理及设计思路2.1电路元器件的工作原理电路主要由专用测光集成电路ZH-3和光敏三极管组成：2.1.1 光敏三极管光敏三极管（Phototransistor）和普通三极管相似，也有电流（Current）放大作用，只是它的集电极电流不只是受基极电路和电流控制，同时也受光辐射的控制。
通常基极不引出，但一些光敏三极管的基极有引出，用于温度补偿（Temperature compensation）和附加控制等作用。
光敏三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。
图2.1.1光敏三极管2.1.2 专用测光集成电路ZH-3ZH-3是一块主要用于照相机、曝光表及光度计等作电测光用的集成电路.它包含了输入偏置恒流源、电平跟随器及三状态LED显示驱动电路等功能.具有工作电压低,功耗小,输出电流大,能与CMOS,TTL电路直接接口,灵敏度可调及外围电路简单等特点.电路图如图2.1.2所示。
图2.1.2 ZH-3电路图2.2 环境光线报警电路整体框图及局部设计报警电路整体框图如图2.2.1所示，主要由交直流转换电路、光检测电路、信号转换及控制电路、终端电路组成。
图2.2.1 整体框图图2.2.2 电源电路图电源电路的原理：直接从电网供电，通过变压器电路、整流电路、滤波电路和稳压电路将电网中的220V交流电转化为+12V的直流电压。
电路中变压器的常规铁心变压器，整流电路采用二极管桥式整流电路，C7、C8、C9和C10完成滤波功能，稳压电路采用三端稳压集成电路来实现。
图2.2.3 光检测电路光线强时，光敏电阻RL的阻值变小，R9、RL导通，555定时器的复位端4至于低电平；光线弱时，光敏电阻RL的阻值变大，R10导通，555定时器的复位端4至于高电平。
光控控制电路对电路起总控制作用。
MIC图2.2.4 信号转换及控制电路MIC接收到足够的声强时，电路产生谐振并输出一个微弱脉冲，从而将声音信号转换为电信信号。
MIC输出信号是一个非常微弱的信号，为了后续电路能够对声强信号进行处理，必须加入信号放大电路。
图中所示信号放大电路是由电阻R1—R4、T1、T2和C1—C3构成，电路中采用了双三极管构成的放大电路，这样可以使电路的放大的倍数比单管当打电路的倍数增加b 倍，从而得到适合的信号。
R2和R3为放大电路的集电极偏置电阻，C1和C2为放大电路的滤波电容。
R1和R4为放大电路的反馈电阻，它们的功能是保证放大电路有一个稳定的静态工作点和稳定的输出电压，C3的作用是减小电路中加入反馈电阻对放大倍数的影响。
电路中的延时控制电路一般采用电平信号触发，因此有必要对放大的交流信号进行整流。
上图中采用了由C4、D1和D2构成的倍压整流电路，倍压整流电路不但能够完成整流的任务，同时还可以将输出电压增大一倍，这样当MIC接受到了足够大的胜强后，声强信号处理电路通过放大和整流就输出了一个高电平信号V。
图2.2.5 终端电路第三章电路设计及工作原理3.1 环境光线报警电路的电路设计环境光线报警电路的电路图如图2.5所示，电路主要由测光集成电路ZH-3 和光敏三极管等元件组成。
图3.1 环境光线报警电3.2 报警电路的工作原理IC1是一种专用相机测光。
集成电路ZH-3，其11、12脚均为输出端，2脚为信号输入端，各输出端的工作状态取决于2脚的电位。
当ICI的2脚为高电位时，11脚输出低电平，10脚和12脚输出高电平，2脚为低平时，10脚输出低电平，11脚和12脚输出高电平；2脚电位处于高。
低电位之间时，12脚输出低电平，10脚和l l脚输出高电平。
IC2是一种音响集成电路l(Ix)3I附，能产生优美动听的音乐声。
从图2.5中不难看出，IC2的触发端2脚直接接在正电源端，因此，只要电源一接通，即可使扬声器Y长时间的发出音乐声。
VTI是一种光敏三极管，主要为IC1提供检测输入信号。
当环境光线弱时，光敏管VT内部导电率很低而呈高阻抗，使得IC1的信号输入端2脚电位变高，相应11脚输出低电平，发光二极管LED2点亮而且发出黄色光。
同时，隔离二极管VDI导通，V12亦导通，则IC2通电工作，故使扬声器Y发出音乐声。
倘若环境光线强时，光敏二极管VT1受到强光的照射，其内部电阻阻值变得很小，使得IC1的2脚电位降低，10脚输出低电平，LED3导通且发出红色光。
与此同时，隔离二极管；VIY2导通，VI2导通，则IC2通电工作，故扬声器Y 发出声音。
如果环境光线处在强、弱之间时，使得1121的2脚电位不高也不低，则IC1的输出端12脚为低电平，故使LEDI点亮而发出绿色光，此时环境光线为最佳学习照度。
第四章电路安装与调试4.1元器件的选择IC1选用专用相机测光集成电路2H-3，该集成块功耗低，光控灵敏度高，调整范围宽，其工作电压范围在2.4V～3.2V，最大可达6V，最大电流可达20mA，ZI-I-3采用14脚双列扁平陶瓷无线红外探测器封装结构，各引出脚功能：l脚为输入偏置端；2脚为信号输入端；4脚、5脚为输入电平设置端；7脚为接地端；10、11、12脚均为输出端，14脚为电源端；其余3、6、8、9、13脚均为空脚。
IC2使用音响集成电路KD9300，亦可用其它型号的音乐集成电路，如CW8403、2W3830等型号。
KD9300系列音响集成电路是采用软包封形式的一种大规模CMOS 电路，它具有质优价廉、用途广泛、外围元件少、安装使用方便等优点。
VT1选用3DU3l型光敏三极管。
VT2选用放大系数80以上的硅PNP型晶体管，如3CGl4A、3CG2l等型号。
vr3选用放大系数100以上的硅NPN型晶体管，如3DG6、3DGl2等型号。
LED1、LED2、LED3分别为绿色、黄色、红色圆形发光二极管。
VD1、VD2均为lN4001整流二极管。
Y采用小型电磁音响器CB-l型，以缩小其体积。
电源使用3节5号干电池串联后电压为4.5V。
其它元件参数如图3.1所示，无其它特殊要求。
4.2 电路焊接的注意事项在连接电路的过程中要注意各个点的相互关系，各个引脚的位置，以免连错。
在焊接的过程中还要注意焊点的质量，避免过焊和稀焊的现象出现。
另外，在连接光电跟踪传感接收头电路时应注意电阻间的关系以及两个晶体管之间的关系，要尽量选的对称，否则将会对实验结果造成影响。
在连接好电路后，要先进行检查，确认无误后再接通电源，以免烧坏元件。
在进行试验的过程中要防止外界光源的干扰影响试验效果。
4.3安装调试按图2.5把这些元件焊装在印制电路板上，然后装在一塑料盒中。
光敏管VTI的安装位置直接影响着本电路的使用效果，因此最好使光敏管VT1的受光面露出机壳外，以便能受到环境光线的作用。
发光二极管和电源开关均安装在机壳的适当位置处，然后在LED1～IED3附近相应标注“合适”、“太弱”、“太强”的照度标记，以便判断环境光线的强弱。
调试时，可选用1只标准测光表和1个可调亮度的光源。
然后，依次按标准环境光线为100Lx和150Lx及200Lx时，能使本照度测试器处在某一照度下而发出相应的报警信号。
即：环境光线在100Lx以下时，LED1导通而发出黄色光；环境光线在20Lx时，LED3导通而发出红色光。
调整电位器FUP的阻值大小，可调节本电路在不同的光照度下的工作。
R1／R2主要用于调节光度范围，R1／R2的比值越大，则可调光度越宽，反之亦然。
如果没有标准测光表，也可根据以下实验数据作为测试参考照度：用一个15W的白炽灯作为光源，在其灯泡正下方30cm 处的照度为100Lx左右。
第五章结论本次实验主要是完成ZH-3集成电路实例—环境光线报警电路的制作和调试，从实践的角度充分的了解电子世界的神奇，更好的了解光电检测这门课程，复习学习过的基本知识。
对生活中的警示灯原理有了进一步的了解，丰富了日常生活和生产实践的知识。
本次实验基本达到目的，对光敏三极管的特性有了一定的了解，对ZH-3型集成电路从原理上有了更个充分的认识，焊接电路和组装更加的熟练。
在实验中我发现了很多的问题，通过对问题的分析和解决，使我进一步巩固了课堂上学习的知识，并锻炼了自己的动手能力。
