二极管特性
二极管的导电特性
二极管的导电特性二极管是一种非常普及的电子元件，被广泛应用于各种电路中。
它是一种有两个电极的器件，其中一个电极被称为正极（也叫阳极），另一个电极被称为负极（也叫阴极）。
二极管具有一些特殊的导电特性，这些特性使得它在电路中有着非常广泛的应用。
电流单向导通特性二极管最显著的特性就是具有电流单向导通的能力。
也就是说，只有当二极管的正极与电源相连，负极与负极相连时，电流才能通过二极管。
这是因为，二极管的正极和负极之间有一个PN结，当正极与负极之间的电压为正向时，PN结就会变得导电，电流便能通过；但如果电压为反向时，PN结就不会导电，电流就不能通过。
正向电压下的导通特性当二极管的正极电压高于负极电压时，电流就会开始通过二极管。
此时，由于PN结导通，电流的流向是从正极流向负极。
二极管的导电特性主要是通过PN结实现的。
当PN结正向电压达到一定值时，PN结区域就会变窄，而这同时也意味着，PN结阻抗变小，电流的流动就会加快。
当正向电压继续升高时，PN结的阻抗会不断降低，直到达到一个最小值。
这个最小值也叫二极管正向导通电压，通常用Vf表示。
在大部分的二极管中，Vf的数值约为0.7V。
反向电压下的截止特性如果二极管的负极电压高于正极电压，那么从任何方向来看，PN结都会从导通区变成一个高阻抗的截止区。
这样，即使在电路中加入了电源，也无法通过二极管产生电流。
当反向电压较小时，二极管的截止状态是稳定的。
但当反向电压继续升高时，PN结区域中就会形成一个反向电场，这会导致多数载流子朝向PN结区域运动。
当这些载流子与掺杂离子相遇时，就会产生一种叫做“击穿”的现象，从而导致电流突然变大。
这时就需要用到二极管的反向击穿电压，通常用Vr表示。
在各种二极管中，Vr的数值取决于半导体的材料和器件的结构，但数值通常在几十伏到几百伏之间。
总结二极管的导电特性是制约其在各种电子电路中广泛应用的最关键特性之一。
正向电压下，二极管具有导通性，可以将电流从正极传输至负极；反向电压下，二极管则具有截止性，可以阻止电流从负极流向正极。
二极管的工作原理与特性分析
二极管的工作原理与特性分析二极管是一种电子元件，在电子电路中扮演着重要的角色。
它作为一种半导体器件，具有独特的工作原理和特性，对于电子技术的发展起到了重要的推动作用。
1. 基本构造二极管是由两个不同材料构成的P型和N型半导体材料组成。
它有一条p-n结，即P区和N区之间的交界处。
P区富含正电荷，而N区富含负电荷。
这种特殊的结构决定了二极管的特性。
2. 工作原理二极管的工作原理基于P-N结形成的内建电场。
当不加电压时，内建电场会将自由电子从N区传输到P区，同时会将空穴从P区传输到N区。
这个过程被称为扩散。
当向二极管加正向偏置电压时，即正极连接P区，负极连接N区，内建电场受到抑制。
自由电子会被电场吸引到P区，空穴会被抑制在N区。
这样，P区内的电子浓度增加，N区内的空穴浓度增加，形成电子流和空穴流的导电状态。
这个过程被称为正向导通。
相反，当向二极管加反向偏置电压时，即正极连接N区，负极连接P区，内建电场受到增强。
自由电子会被电场抑制在N区，空穴会被电场吸引到P区。
这样，内建电场阻碍了电子流和空穴流的导电状态，二极管处于反向截止状态。
3. 特性分析二极管的关键特性是单向导通性。
正向导通时，二极管具有低电阻，几乎没有电压降。
而反向截止时，二极管具有高电阻，即使有微小的反向电流，也能有效抑制。
此外，正向导通时二极管还有一个特殊的特性，即正向压降。
当正向电压超过二极管的截止电压（一般在0.6V-0.7V之间），电流急剧增加，且电压变化很小。
这使得二极管可以用作电压稳压器件。
另外一个重要特性是二极管的响应速度。
由于其内部结构简单，二极管具有非常快的响应速度，可用于高频电路以及快速开关应用中。
此外，二极管还具有非线性的伏安特性，这使得它可以被用作整流器件，将交流电转换为直流电。
这在电源和通信设备中起到了关键作用。
4. 应用领域二极管应用广泛，常见的应用包括电源电路、整流器、放大器、调制器、开关、放电管等。
二极管的小体积、低功耗以及快速的响应速度使其成为现代电子设备必不可少的组成部分。
二极管电流特点
二极管电流特点

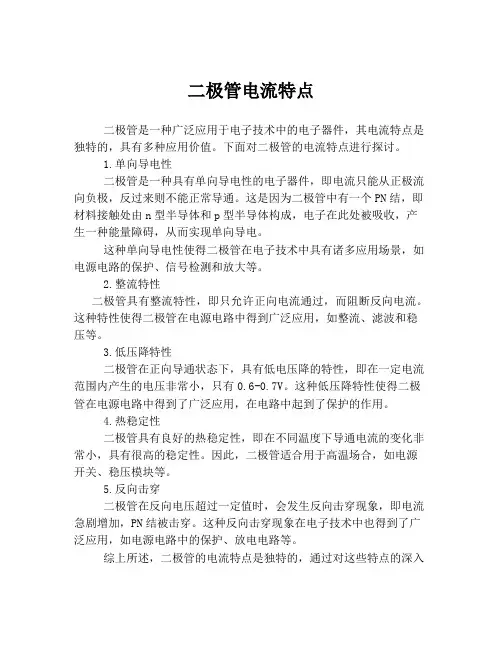

二极管是一种广泛应用于电子技术中的电子器件，其电流特点是独特的，具有多种应用价值。
下面对二极管的电流特点进行探讨。
1.单向导电性
二极管是一种具有单向导电性的电子器件，即电流只能从正极流向负极，反过来则不能正常导通。
这是因为二极管中有一个PN结，即材料接触处由n型半导体和p型半导体构成，电子在此处被吸收，产生一种能量障碍，从而实现单向导电。
这种单向导电性使得二极管在电子技术中具有诸多应用场景，如电源电路的保护、信号检测和放大等。
2.整流特性
二极管具有整流特性，即只允许正向电流通过，而阻断反向电流。
这种特性使得二极管在电源电路中得到广泛应用，如整流、滤波和稳压等。
3.低压降特性
二极管在正向导通状态下，具有低电压降的特性，即在一定电流范围内产生的电压非常小，只有0.6-0.7V。
这种低压降特性使得二极管在电源电路中得到了广泛应用，在电路中起到了保护的作用。
4.热稳定性
二极管具有良好的热稳定性，即在不同温度下导通电流的变化非常小，具有很高的稳定性。
因此，二极管适合用于高温场合，如电源开关、稳压模块等。
5.反向击穿
二极管在反向电压超过一定值时，会发生反向击穿现象，即电流急剧增加，PN结被击穿。
这种反向击穿现象在电子技术中也得到了广泛应用，如电源电路中的保护、放电电路等。
综上所述，二极管的电流特点是独特的，通过对这些特点的深入
了解，可以更好地掌握二极管的应用技巧，提高在电子技术中的应用能力。
二极管工作特性
二极管特性：
二极管导通之后，它所分的电压为0.7V，
发光二极管导通之后的电压为1-2V，导通电流为为5-20mA。
当二极管两端的电压减小时，二极管是不导通的；
当电压值达到0.5V之后，开始导通。
二极管反向不导通，当电压达到击穿电压时，二级管导通
稳压二极管：能够稳定一定电压的二极管
稳压条件：1、工作在反向击穿状态；2、反向电压应大于稳压电压
稳压二极管的使用形式为稳压二极管和电阻进行串联；
稳压二极管要达到比较好的稳压效果，一定要注意稳压二极管的电流选取；在电路应用中一定要注意串联电阻的阻值选择。
整流二极管：把交流电转变成脉动直流电
开关二极管：电路上为进行“开”“关”作用而特殊设计的二极管。
它由导通变为截止或由截止变为导通所需的时间比一般耳机管短
应用：在电路中主要防止反向电流烧坏一些精密器件起保护作用。
二极管的分类、特性及电路符号
二极管的分类、特性及电路符号
二极管是一种只允许电流由单一方向流过具有两个电极的装置，许多的使用是应用其整流的功能。
本文将会对二极管的分类、特性、电路符号进行详解。
二极管的分类1、按照所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si 管）。
2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关
二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。
3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二
极管。
1）整流二极管
将交流电源整流成为直流电流的二极管叫作整流二极管。
2）检波二极管
检波二极管是用于把迭加在高频载波上的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。
3）开关二极管
在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。
4）稳压二极管
稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN 结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）。
二极管射频特性

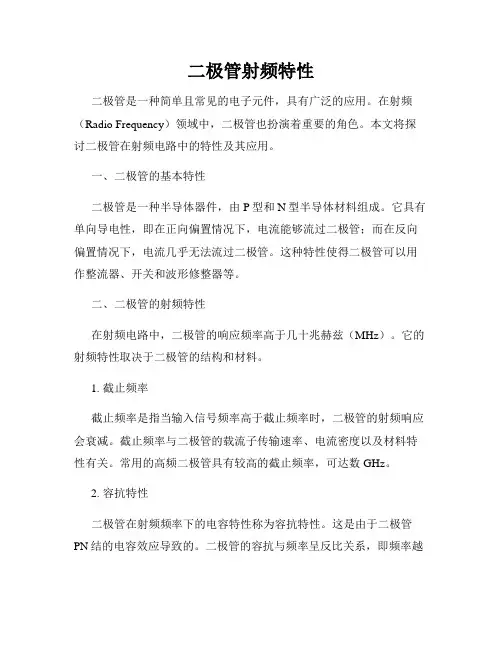

二极管射频特性二极管是一种简单且常见的电子元件，具有广泛的应用。
在射频（Radio Frequency）领域中，二极管也扮演着重要的角色。
本文将探讨二极管在射频电路中的特性及其应用。
一、二极管的基本特性二极管是一种半导体器件，由P型和N型半导体材料组成。
它具有单向导电性，即在正向偏置情况下，电流能够流过二极管；而在反向偏置情况下，电流几乎无法流过二极管。
这种特性使得二极管可以用作整流器、开关和波形修整器等。
二、二极管的射频特性在射频电路中，二极管的响应频率高于几十兆赫兹（MHz）。
它的射频特性取决于二极管的结构和材料。
1. 截止频率截止频率是指当输入信号频率高于截止频率时，二极管的射频响应会衰减。
截止频率与二极管的载流子传输速率、电流密度以及材料特性有关。
常用的高频二极管具有较高的截止频率，可达数GHz。
2. 容抗特性二极管在射频频率下的电容特性称为容抗特性。
这是由于二极管PN结的电容效应导致的。
二极管的容抗与频率呈反比关系，即频率越高，容抗越小。
在射频电路设计中，需要考虑二极管的容抗对信号传输的影响。
3. 功能特性二极管在射频电路中具有开关、检波和调制等功能。
在高频开关电路中，二极管的导通和截止状态可以实现信号的开关。
在射频检波电路中，二极管可以将射频信号转换为直流信号。
而在射频调制电路中，二极管可以实现信号的调制和解调。
三、二极管射频应用基于二极管的射频特性，它在无线通信、广播和雷达系统等领域中扮演着重要角色。
1. 射频放大器二极管可以用作射频放大器的关键元件。
通过合适的偏置电压和工作点设置，二极管可以放大射频信号。
常见的射频放大器包括微波管和半导体放大器。
2. 射频混频器混频器用于将两个不同频率的信号进行混频，从而产生两个新的频率信号。
二极管在射频混频器中被用来实现频率转换和频率差运算。
这对于无线通信和雷达等系统是至关重要的。
3. 示波器和频谱分析仪二极管可以被用作射频信号的检测器，将高频信号转换为直流信号。
(完整版)二极管导通的条件
二极管的特性及应用
二、二极管基本电路应用
二极管应用
应用电 路
作用解说
整
半波整流
只用一只二极管依单向导电特性，将交流变为单向脉动性直流 电。
流 全波整流 用两只二极管，得到两个极性的单向脉动性直流电压。
电 路
桥式整流 用四只二极管，得到两个极性的单向脉动性直流电压。
倍压整流 是一种大电压小电流整流电路，利用多只二极管构成整流电路。
制作人：曾建
二极管的特性及应用 一 、二极管的特性
1 二极管单向导电性
PN结
管壳 二极管的基本结构是由PN结构成，二极管也具有单向导电 性，箭头所指方向为正向电流方向。
二极管的特性及应用
1.1二极管正向导通工作原理
二极管有导通和截止两种工作状态。而且导通和截止有一定的工作条件。
如果给二极管的正极加上高于负极的电压，称为二极管的正向偏置电压，当 该电压达到一定数值时二极管导通，导通后二极管相当于一个导体，电阻很 小，相当于接通，如图所示。
利用二极管管压降随温度微小变化的特征可以设 计成温度补偿电路，在分析温度补偿电路时不了解二 极管的这种特性，电路的工作原理就无法分析。
二极管的特性及应用
3 二极管正向电阻小，反向电阻大的特性
正向电阻是二极 +V R1
R1
管正向导通后正——
等效
负极之间的电阻，这 一电阻值很小。
正向导通
VD1
R01
正向电阻很小
二极管正极为
R1
负电压，反向
偏置状态
E1
VD1
E1
+
R1
二极管截止， 为开路，回路
中没有电流
VD1
综上所述，给二极管加上一定正向电压二极管处于导通 状态，给二极管加上反向电压时，二极管处于截止状态。
二极管的特性
、二极管的特性二极管最主要的特性是单向导电性，其伏安特性曲线如图1所示，图1、二极管的伏安特性曲线1、正向特性当加在二极管两端的正向电压（P为正、N为负）很小时（锗管小于0.1伏，硅管小于0.5伏），管子不导通，处于“截止”状态，当正向电压超过一定数值后，管子才导通，电压再稍微增大，电流急剧暗加（见曲线I段）。
不同材料的二极管，起始电压不同，硅管为0.5-.7伏左右，锗管为0.1-0.3左右。
2、反向特性二极管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线II段)。
不同材料的二极管，反向电流大小不同，硅管约为1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。
3、击穿特性当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿（见曲线III)。
这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。
4、频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。
导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。
二、二极管的简易测试方法二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100或×1K档）具体方法如表一三、二极管的主要参数1、正向电流IF在额定功率下，允许通过二极管的电流值。
2、正向电压降VF二极管通过额定正向电流时，在两极间所产生的电压降。
3、最大整流电流（平均值）IOM在半波整流连续工作的情况下，允许的最大半波电流的平均值。
4、反向击穿电压VB二极管反向电流急剧增大到出现击穿现象时的反向电压值。
5、正向反向峰值电压VRM二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管伏安特性曲线的研究
一、实验目的
通过对二极管伏安特性的测试，掌握锗二极管和硅二极管的非线性特点，从而为以后正确设计使用这些器件打下技术基础。
二、伏安特性描述
对二极管施加正向偏置电压时，则二极管中就有正向电流通过(多数载流子导电)，随着正向偏置电压的增加，开始时，电流随电压变化很缓慢，而当正向偏置电压增至接近二极管导通电压时(锗管为0.2V左右，硅管为0.7V左右)，电流急剧增加，二极管导通后，电压的少许变化，电流的变化都很大。
对上述二种器件施加反向偏置电压时，二极管处于截止状态，其反向电压增加至该二极管的击穿电压时，电流猛增，二极管被击穿，在二极管使用中应竭力避免出现击穿观察，这很容易造成二极管的永久性损坏。
所以在做二极管反向特性时，应串入限流电阻，以防因反向电流过大而损坏二极管。
二极管伏安特性示意图1-1，1-2
图1－1锗二极管伏安特性图1－2硅二极管伏安特性
三、实验设计
图1-3 二极管反向特性测试电路
1、反向特性测试电路
二极管的反向电阻值很大，采用电流表内接测试电路可以减少测量误差。
测试电路如图1-3，电阻选择510Ω
2、正向特性测试电路
二极管在正向导道时，呈现的电阻值较小，拟采用电流表外接测试电路。
电源电压在0～10V内调节，变阻器开始设置470Ω，调节电源电压，以得到所需电流值。
图1-4 二极管正向特性测试电路
四、数据记录
见表1-1、1-2
表1-1 反向伏安曲线测试数据表
表1-2 正向伏安曲线测试数据表
注意：实验时二极管正向电流不得超过20mA。
五、实验讨论
1、二极管反向电阻和正向电阻差异如此大，其物理原理是什么？
2、在制定表1－2时，考虑到二极管正向特性严重非线性，电阻值变化范围很大，在表1－2中加一项“电阻修正值”栏，与电阻直算值比较，讨论其误差产生过程。
