化工过程的分析与综合
化工过程的分析与综合
综述
学号：201044143
姓名：尹麒
班级：化工1001
题目：关于化工过程分析与计算机模拟的综述
前言：化工过程分析与计算机模拟是现代化学工程研究和实践的重要手段。
通过对过程的分析和模拟可以加深对过程的理解，掌握过程变化的趋势，缩短过程研究和开发的进程，或者说用以秒为单位的计算机世界来换得以月或年为单位的工程时间，而且还可以大大节约人力和物力。
对于一个化工过程，常需要进行详细考察，以及尽可能达到最优化的条件。
这样的深入了解是属于过程分析的内容，它涉及对整个过程及其组成部分有关的各种影响因素。
实际情况是，过程分析对设计中过程的流程和技术条件的选择，对运转中过程的操作控制、考察和改进，以及对过程的研究和开发都是很重要的。
正文：（1）化工过程的分析
分析是对任何具有明确界限的事物，即系统的详细考察，以求了解其特性，常是与一定的目的相联系的。
过程分析是对一过程的特定问题的认识并探求问题的解决途径和方法。
过程分析早就被化学工程师所用。
对于一个正在运转中的化工过程，人们首先可以对它的各个方面进行直接观察，对现场数据加以分析研究，但这是有一定限度的，因现场条件常是不能随意改变的。
在过程的开发和设计中，实际过程还未建立，就不能对它进行直接视察，对一些影响因素及其相互关系的考察，一种习用的方法是建立一个小型或中型的实际过程来进行实验观察。
此外，也可通过数学计算加以考察。
在不久的过去，由于计算方法的限制，对数学的利用有限，因此通过计算对复杂得实际过程进行分析是很困难的，甚至是不可能的。
由于现代计算机的应用，我们可以很好的解决复杂得数学问题，现代应用电子计算机进行过程分析的一般步骤可用图1—1表示。
被分析的对象分析目的的确定
过程的分解
确定结构关系
建立数学模型
模型检验
模型运用
结果分析
过程分析一般步骤图1-1。
沈阳化工大学-期末复习-化工过程分析与综合
2.2 基本公式
（1）自由度计算公式：
n
d (Ci 2) (S 1) e r g i 1
n——输入流股数
e——与物料无关的能量流
Ci——第 i 个输入流股组
和压力引入的自由度
分数
r——独立反应数
S——分支输出流股数
g——几何自由度，通常=0
（2）守恒关系式（P35）
一、物料质量平衡
质量累积速率=质量流入系统速率-质量流出系统速率
分割器
闪蒸器
独立方程数 m=C+2
自由度
d=n—m=3(C+2)-(C+2)= 2(C+2)
m=2C+3
分割成 2 股物流，自由度： d=(C+2)+1 分割成 S 股物流，自由度： d=(C+2)+(S-1)
d=3(C+2)+1-（2C+3） =C+4
换热器
反应器 压力变化 单元
d c1 c2
第七分之二章 信号流图
7/2.1 基本概念 （1）信息流图：可以用结点代表方程，有向线代表在方程之间传送 的变量的信息，这种有向图是一种信息流图 （2）信号流图：可以用有向图中的结点代表向量，而用有向线表明 变量之间的变换关系—这就构成了信号流图 （3）支路：结点间的有向线称为支路. （4）传输比：每条支路均带有称为传输比的某一数值，它代表线性 方程中变量前的系数。 （5）始端点和末端点：一条支路两端（始端和末端）的结点，分别 称为该支路的始端点和末端点。 （6）输入支路和输出支路：指向和离开一个结点的支路，分别称为 该结点的输入支路和输出支路。 （7）自环：始端和末端为同一结点的支路，称为自环支路，或简称 “自环”。 （8）源结点：只有输出支路的结点，称为源结点。 （9）汇结点：只有输入支路的结点，称之为汇结点。 （10）残图：经过简化只剩下源结点和汇结点的图，称为残图。
化工过程分析与综合习题答案
化工过程分析与综合习题答案
Q1.分析原料氧化铝的工艺：
A.将原料氧化铝通过氧化物催化剂在氧气中加热，实现氧化反应，生成氧化铝和水蒸气。
Q2.化工过程中分子筛的使用：
A.分子筛是一种广泛应用于精细化工制造的物料，用于过滤污染物，除去杂质，或用于分级、萃取和精制的过程。
Q3.用化学药品控制水质：
A.一般使用氯化，钙离子添加剂或碱性物质来控制水质，使水质符合饮用标准，并确保水中没有有害有机物，抗生素等。
Q4.分析化工中热反应器的作用：
A.热反应器是在固定温度、压力和时间内将物质反应，转变为新的物质的装置，它可以将物质分解、结晶、混合和催化。
Q5.分析化工中活性炭的作用：
A.活性炭可以将有毒物质从水或其他溶液中净化出来，同时也可以去除水中可溶性有机物，保护水质。
Q6.分析化工中烘干的工艺：
A.烘干是一种化学处理过程，利用加热溶剂将水份直接从物料中移除的方法，常用于一些物料的熔融、均质和蒸发处理等。
Q7.分析化工中冷冷凝的工艺：
A.冷凝是一种化工过程，用于精细提纯液体溶剂，是一种经济的分离方法，可以从液体中获得高纯度的成分。
Q8.分析化工中熔融加工的工艺：。
化工流动过程综合实验
化工流动过程综合实验化工流动过程是指化学反应在流动介质中进行的一种反应方式。
它具有反应速度快、传质效果好等特点，能够实现高效的物质转化和分离纯化。
为了进一步探究化工流动过程的特点和应用，本文将介绍一种化工流动过程综合实验。
实验目的：1.了解化工流动过程的基本原理和特点；2.通过实验观察，掌握流动反应器的操作过程和条件；3.学习利用流动反应器进行物质转化和分离纯化的方法。
实验原理：本实验以酯化反应为例进行流动反应实验。
酯化反应是一种常见的化学反应，常用于香料、合成材料、染料等的制备。
实验中选择一种合适的催化剂，通过流动反应器将醇和酸废液进行反应，得到相应的酯化产物。
实验步骤：1.制备反应液：称取一定量的酸废液和醇溶液，按照一定的摩尔比混合。
添加适量的催化剂，摇匀，待用。
2.调整流动反应器：先将反应器内部清洗干净，然后调整流量计和压力计，使其保持稳定的流量和压力。
3.实验操作：将制备好的反应液缓慢加入反应器中，同时开始计时。
4.收取产物：根据反应液的组成和总的流量，通过收集样品的方式，定期取出产物进行分析。
5.观察和记录：在整个实验过程中，观察反应的进行状态，记录反应时间、温度、压力等关键参数。
实验结果：通过实验观察和分析，可以得到酯化反应的转化率、选择性、产物纯度等关键数据，判断反应条件的优化和反应过程的改进。
实验注意事项：1.实验操作时要严格遵守安全操作规程，避免触及腐蚀性物质。
2.在实验过程中保持仪器和反应条件的稳定性，确保实验数据的准确性。
3.合理利用实验时间，做好实验记录和资料整理工作。
实验总结：通过本次实验，我对化工流动过程的基本原理和特点有了更深入的理解。
流动反应器作为一种高效的反应装置，在化学反应和分离纯化过程中具有重要的应用价值。
通过实验操作和数据分析，我们可以研究流动反应过程的优化、探究反应机理等问题。
希望通过今后的学习和实践，能更好地应用化工流动过程于实际生产中，为化学工程领域的发展做出贡献。
化工过程分析与合成-3
化工过程分析与合成-31. 引言化工过程分析与合成是化学工程领域的重要分支，涉及到化学反应、原料处理、能量转换等方面的内容。
本文将介绍化工过程分析与合成的基本概念，以及常见的分析方法和合成技术。
2. 化工过程分析2.1 分析方法化工过程分析旨在确定化工过程中物质的组成、浓度、质量流动、能量转化等参数。
常用的分析方法包括：•质谱法：通过物质的质谱图谱扫描，确定物质的组成和相对分子质量。
•红外光谱法：通过物质对红外辐射的吸收特性，确定物质的官能团和化学键。
•核磁共振法：通过物质在磁场中的特殊核磁共振现象，确定物质的结构和组成。
•气相色谱法：通过物质在气相色谱柱中的分离和检测，确定物质的组分和浓度。
•液相色谱法：通过物质在液相色谱柱中的分离和检测，确定物质的组分和浓度。
2.2 过程分析的重要性化工过程分析是化工工艺改进和优化的基础，通过对化工过程的分析，可以确定问题所在，找到改进和优化的方向。
同时，过程分析还可以帮助实现化工过程的控制和监测，确保产品的质量和安全。
3. 化工合成技术化工合成技术是化学工程的核心内容之一，涉及到化学反应、反应器设计、反应条件控制等方面的内容。
常见的化工合成技术包括：3.1 催化剂催化剂在化工合成过程中起到重要的作用，可以加快反应速率、提高产率和选择性。
常见的催化剂有金属催化剂、酶催化剂和固体催化剂等。
3.2 反应器设计反应器是化工合成过程中的关键设备，其设计要考虑反应物料的性质、反应条件和反应速率等因素。
常见的反应器设计包括批量反应器、连续流式反应器和固定床反应器等。
3.3 反应条件控制反应条件控制是化工合成过程中的关键环节，可以通过控制温度、压力、反应物料配比等参数，实现反应的高效进行和产物的优化。
4. 实例分析4.1 乙烯制备过程分析乙烯是化工工业中重要的原料之一，其制备过程复杂，涉及到多个反应和分离步骤。
通过化工过程分析，可以确定乙烯制备过程中的关键问题，找到优化的方向，提高乙烯的产率和质量。
化工过程分析与综合习题答案
绘该流股，试举例说明。
∆H Q C W T T
W=1 Ts=10 Cp=10
若 Cp 不随 T 变化 ∆H 10 T 10
若C 10 0.05T 则∆H 0.05T 9.5T 100
若C 10 0.05T 则∆H 0.05T 9.5T 100
可见，若 Cp 不随 T 变化，图形为一直线; 若 Cp 随 T 增大，图形
进料变量数 c+2
合计
c+N+M+5
Nau 串级单元数 4
回流分配器 4
侧线采出单元数 1
传热单元数 4
合计
10
Nvu= c+N+M+5+10= c+N+M+15
d= c+N+M+15
2-5
2-6
2-7 简捷算法：Reflex Ratio：-1.3 Light Key：Methanol 0.95
Heavy Key：Ethanol 0.1585 Pressure：Condenser：1.9 公斤 Reboiler：1.8 公斤 最小回流比为：3.529 实际回流比：4.588 最小理论板数：14.47 实际板数：26.18 进料板：10.47 逐板计算：27 块塔板，11 板进料，塔顶采出：31.67kmol/hr，回流比：4.6
（2）1，（2,3,4,6），9,1-----（1，（2,3,4,6），9）
（3）（1，（2,3,4,6），9），8,3-----（1，（2,（3,4,8），6），9）
在（1,2,3,4,6,8,9）中有 3 个回路分别是（1,2,9），（3,4,8），（2,3,4,6）
（4）5 不在任何回路中，可首先计算。

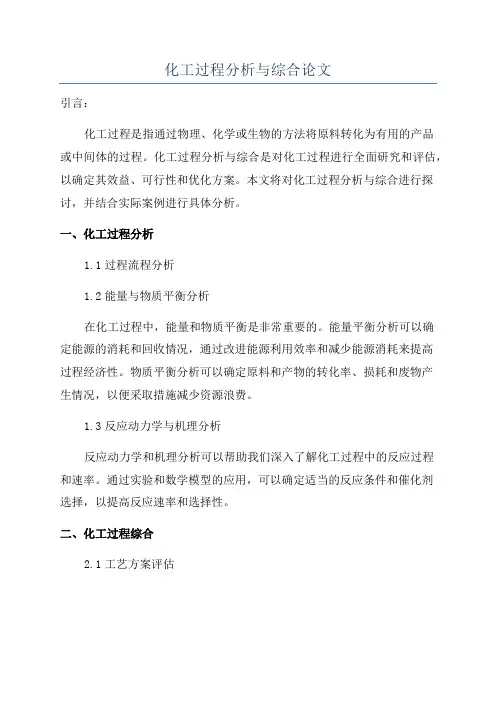

化工过程分析与综合论文
化工过程分析与综合论文引言：化工过程是指通过物理、化学或生物的方法将原料转化为有用的产品或中间体的过程。
化工过程分析与综合是对化工过程进行全面研究和评估，以确定其效益、可行性和优化方案。
本文将对化工过程分析与综合进行探讨，并结合实际案例进行具体分析。
一、化工过程分析1.1过程流程分析1.2能量与物质平衡分析在化工过程中，能量和物质平衡是非常重要的。
能量平衡分析可以确定能源的消耗和回收情况，通过改进能源利用效率和减少能源消耗来提高过程经济性。
物质平衡分析可以确定原料和产物的转化率、损耗和废物产生情况，以便采取措施减少资源浪费。
1.3反应动力学与机理分析反应动力学和机理分析可以帮助我们深入了解化工过程中的反应过程和速率。
通过实验和数学模型的应用，可以确定适当的反应条件和催化剂选择，以提高反应速率和选择性。
二、化工过程综合2.1工艺方案评估在确定了化工过程的基本特征后，可以进行不同工艺方案的评估。
评估包括经济性、可行性、环境影响和可持续性等因素的综合考虑。
评估的目标是选择最佳的工艺方案，以实现经济效益和环境友好的化工过程。
2.2优化设计通过优化设计，可以进一步改进化工过程的性能。
优化设计可以包括改进反应条件、改变催化剂组合、优化中间产品分离步骤等。
通过选择合适的优化策略，可以提高产品质量、降低能源消耗和减少废物产生。
2.3安全性评估在化工过程综合中，安全性评估是一个必不可少的环节。
通过对潜在的危险性和风险进行评估，可以采取相应的措施来确保操作人员的安全和环境的健康。
安全性评估还包括可燃性、爆炸性和有毒物质的处理等方面。
结论：化工过程分析与综合是化工工程中的重要环节。
通过对化工过程的全面分析和综合评估，可以实现优化设计和经济效益的提高。
然而，化工过程的分析与综合需要综合考虑多个因素，包括经济性、可行性、环境影响和安全性等。
只有综合考虑这些因素，我们才能设计出更加高效、环境友好和安全的化工过程。
《化工过程分析与综合》教学大纲
《化工过程分析与综合》教学大纲课程编号：课程名称：化工过程分析与综合/Analysis and Synthesis for Process Engineering学时/学分：32/2先修课程：化工热力学，传质与单元操作，化工数学，化学反应工程，分离工程适用专业：应用化学，化学工艺，化学工程开课学院：化学工程学院，化工系一、课程的性质与任务《化工过程分析与合成》是化学工程与工艺专业的核心专业基础课程之一，它是应用系统工程的观点和方法来研究化工过程系统的开发、设计、最优操作与控制的一门课程。
本门课程的任务是使学生能运用系统工程的观点和方法来分析和合成化工过程，使化工过程系统在开发、设计、操作、管理等各个层面上达到最优化。
二、课程的教学内容、基本要求及学时分配（一）教学内容1．绪论介绍化工过程系统工程的基本内容，基本概念。
包括：过程系统稳态模拟与分析，过程系统动态模拟与分析，过程系统的优化，过程操作优化，间歇过程，反应路径合成，反应器网络合成，换热网络合成，质量交换网络合成，水网络合成，分离塔序列的综合，虚拟企业，供应链等概念。
2．过程系统稳态模拟与分析内容包括：过程系统模拟的序贯模块法，面向方程法和联立模块法。
3．过程系统的优化内容包括：线性规划，非线性规划，混合整数非线性规划。
4．生产过程操作优化内容包括：序贯实验优化方法，统计分析，模式识别和可视化技术。
5．间歇过程内容包含：过程动态模型及模拟，间歇过程的最优时间表，多产品间歇过程的设备设计与优化，间歇过程的控制模型。
6．换热网络合成内容包含：换热网络合成--夹点技术，夹点法设计能量最优的换热网络，换热网络的调优。
7．分离塔序列的综合内容包含：直观推断法，数学规划法，分离序列能量集成。
（二）基本要求掌握序贯模块法的基本原理，对一个较简单的工艺流程，能够确定单元模块的计算顺序，并在计算机上进行模拟分析。
掌握建立最优化数学模型的一般步骤和方法，对有约束的非线性规划问题，能够应用罚函数法转化为无约束问题，并用改进的随机搜索法求解。
化工过程分析与合成
化工过程分析与合成集散系统吸取了分散系统和集中系统两者的优点，集是集中管理，操作、控制这三方面的集中，散是指功能的分散，负荷分散和危险分散这就是克服了分散系统难于实现全局系统控制的缺点也克服了集中系统的危险集中。
化工过程分析主要分析过程系统的运行机、影响因素、过程模型的数学描述、目标函数的建立、优惠工况下的最佳操作参数。
化工过程系统合成包括有：反应路径合、换热网络合成、分离序列合成、过程控制系统合成特别是主要解决由各个单元过程合成总体过程的系统任务。
稳态模拟的特点是，描述过程对象的模型中不包括时间参数，即是把过程中的各种因素都看成是不随时间而变化的。
过程系统模拟的三类问题1、过程系统模拟分析2、过程系统设计3、过程系统参数优化过程系统模拟的基本方法可归纳为三类：序贯模块法、面向方程法、联立模块法。
序贯模块法的基础是单元模块（子程序）序贯模块法的基本思想是：从系统入口物料开始，经过接受该物流变量的单元模块的计算得到输出物流变量，这个输出物流变量就是下一个相邻单元的输入物流变量。
依此逐个计算过程系统的各个单元，最终计算出系统物流。
最佳断裂准则1、断裂的物流数最少2、断裂物流变量数最少3、断裂物流权重因子之和最少4、断裂回路总次数最少简单回路：那种包含两个以上的流股，且其中的任何单元只被通过一次，称作简单回路一个不可分割的子系统可以包括若干个简单回路。
能够把全部简单回路至少断裂一次的断裂流股组称为有效断裂组。
方程的稀疏性可以用稀疏比来衡量：输出变量指定方法的步骤是，选事件矩阵中元素最少的行和元素最少的列的交点处元素对应的变量，作为优先指定的输出变量，然后从事件矩阵中删去该输出变量对应的行和列重复上述过程直至矩阵中所有的行和列都被删除。
第三章模型化是现代化学工程方法论的重要组成部分，尤其是过程动态学的核心根据对过程系统中状态变量分布特征的不同描述方法，一般可以把数学模型分为集中参数模型、分布参数模型、和多级集中参数模型。
化工过程综合与分析考试题库
2 / 39
①
过程系统模拟方法有
、
和
。
②
化工过程系统分解可分为
及
。
③
试判断图 a 中换热匹配可行性 1 , 2 , 3 ,4 。
④
在过程系统夹点分析中，随着夹点上方热物流的热负荷提高，则Ｑｈｍｉｎ将随之 ，
系统热回收ＱＲｍａｘ则随之
。
⑤
精馏塔与系统热集成,如图 b 所示，则在总组合曲线中，塔 T-102 的合理位置
法和
法；
4 一个含有 C 组分的独立流股具有
个自由度；
5 当一过程系统只需要一种公用工程物流，这样的系统不存在夹点，称为
问题；
6 过程系统的总组合曲线就是过程系统中
的分布在 T—H 图上的标绘；
7 分离序列综合的主要目的是选择
和确定
；
8 动态规划的最优化原理为：作为整个过程的最优策略具有这样的性质，即无论前面的状
一
二
三
四
作业 论文 总分
标 准 25
10
15
10
10
30
100
分
一、基本概念（25 分）
（1）名词解释（10 分）
①
过程系统综合
②
夹点的意义
③
过程用能一致性原则
④
过程系统自由度
⑤
过程系统模拟
（2）判断以下问题是非（N，Y）（4 分）
（ ）1. 对于冷热流股换热系统，传热量一定的前提下，传热温差愈小，过程不可逆程度愈
S4
S1
S2
S3
1
2
S5 3
S8 4
S9
S10
5
6
S7
名词解释—化工过程分析与合成
名词解释夹点的意义1.T min ），系统用能瓶颈位置。
夹点处热流量为（夹点处，系统的传热温差最小（等于Δ 0 ，夹点将系统分为热端和冷端两个子系统，热端在夹点温度以上，只需要公用工程加热（热阱），冷端在夹点温度以下，只需要公用工程冷却（热源）；）2、夹点技术夹点技术是以热力学为基础，从宏观角度分析过程系统中能量流沿温度的分布，从中发现系统用能的“瓶颈”所在，并给与解瓶颈的方法。
夹点设计法三条原则：（1）应该避免有热流量穿过夹点（2）夹点上方应该尽量避免引入公用工程冷却物流（3）夹点下方应该尽量避免引入公用工程加热物流夹点匹配的可行性规则及经验规则3、过程系统能量集成过程系统综合是以合理利用能量为目标的全系统能量综合问题，它从总体上考虑过程中能量的供求关系以及系统结构，操作参数的调优处理，已达到全过程系统能量的优化综合。
（以用能最小化为目标的考虑整个工艺背景的过程能量综合）设备在系统中的合理放置：（1）分离器与过程系统热集成时，分离器穿越夹点是无效的热集成；（2）分离器完全在夹点上方或完全在夹点下方均是有效的热集成。
（3）热机不穿越夹点的设置，是有效的热集成。
（4）热泵穿越夹点的设置是有效热集成。
4、过程用能一致性原则利用热力学原理，把反应、分离、换热、热机、热泵等过程的用能特性从用能本质的角度统一起来，把全过程系统能量综合问题转化为有约束的化热网络综合问题。
5、利用夹点分析进行过程系统能量集成，调优策略的原则：设法增大夹点上方总的热流股的热负荷，减少总的冷流股的热负荷；设法减少夹点下方总的热流股的热负荷，增大总的冷流股的热负荷。
即所谓的“加减原理”。
6、化工过程系统模拟采用一反映研究对象本质和内在联系，与原型具有客观一致性，可再现原型发生的本质过程和特性的模型，来进行设计和研究原型过程的方法。
（对于化工过程，在计算机上通过数学模型反映物理原型的规律）三种基本方法：序贯模块法、联立方程法、联立模块法7、过程系统优化（实现过程系统最优运行，包括结构优化和参数优化）结构优化：改变过程系统中的设备类型或相互间的联接，以优化过程系统。
