导光管采光施工工法

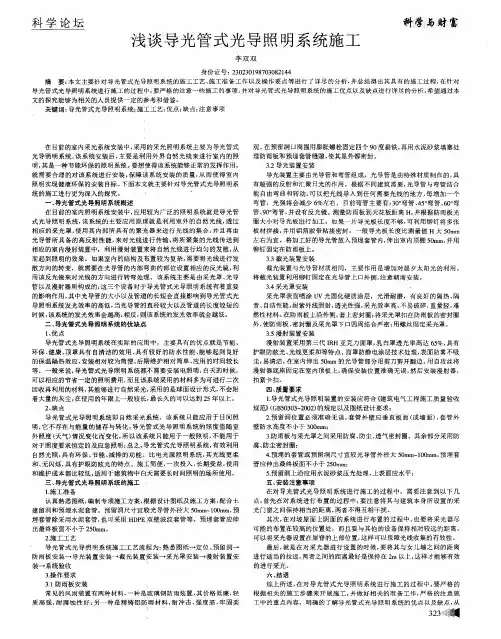

浅谈导光管式光导照明系统施工
导光装置主要 由光 导管和弯管组成 ，光导管是 由特殊材质制 作的， 具 有超 强的反射和汇聚 目光 的作用 根据不 同建筑 需要 ， 光导管与弯 管结合 能 自由弯 曲和转动 ， 可以把光线 导入 到任何需要光线 的地方， 每增加 一个 弯管，光强将会减少 ６ ％左右 ，目前弯管主要有 ： ３ ０ 。 弯管 、 ４ ５ 。 弯管、 ６ ０ ￣ 弯 管、 ９ ０ 。 弯管， 并设有反 光镜 。 测量防雨板到天花板距离 Ｈ， 并根据防雨板光 圈大小对导光板进行加 工。如果一片导光板长度不够 ， 可利用铆钉将 多张 板材拼接， 并用铝箔胶带粘接密封 。一般 导光 板长度 比测量值 Ｈ大 ５ ０ ｍ ｍ 左右为宜。将加 工好 的导光管放入预埋套管 内， 伸出室内顶棚 ５ ０ ｍｍ， 并用 铆 钉固定在 防雨板上 。 ３ ＿ ３ 截光装置安装 截 光装置 与光导管材质相 同，主要作用是增加对晨 夕太 阳光 的利 用 。
将截光装置利用铆钉 固定在光导管上 口外侧， 注意朝南安装。 ３ ． ４采光罩安装 ． 采 光罩表面喷涂 ｕ Ｖ光固化硬质涂层 ，光滑耐磨 ，有 良好 的隔热、 隔
、
相应 的采光 罩， 使用其 内部所具有 的聚光器来进行 光线的集合 ， 并且 再 由 光导管所 具备的高反射性 能， 来对光线 进行传输 ， 将所 聚集的光线传 送到 相应的室 内漫射装置 中，利用漫射装置来将 自然光线进行均匀 的发散 ， 从
漫射装置采用第三代 Ｉ Ｒ Ｈ亚 克力面罩 ， 乳 白罩透光率 高达 ６ ５ ％， 具有 护 眼防眩光 、 光线更柔和等特点 。 面罩 防静 电涂层技术处理 ， 表面防雾不吸 尘， 易清洁。 在 室内伸 出 ５ ０ ａｍ的光 导管部分用剪刀剪开翻边。 ｒ 用 自攻丝将 漫射器底 座固定在室 内顶板上 ， 确保安装位置准确无误 ， 然后 安装 漫射器 ， 扣紧卡扣。 四、 质量要求 １ ． 导光管式光导照 明装置 的安装应 符合 《 建筑电气工程施工质 量验收 规范》 （ Ｇ Ｂ ５ ０ ３ ０ ３ — ２ ０ ０ ２ ） 的规定 以及图纸设计 要求； ２ ． 预留洞位置 必须准确无 误， 套管外 壁应垂直 板面 （ 或 墙面） ， 套 管外
施工过程中利用自然光光导管节能绿色照明施工工法(2)

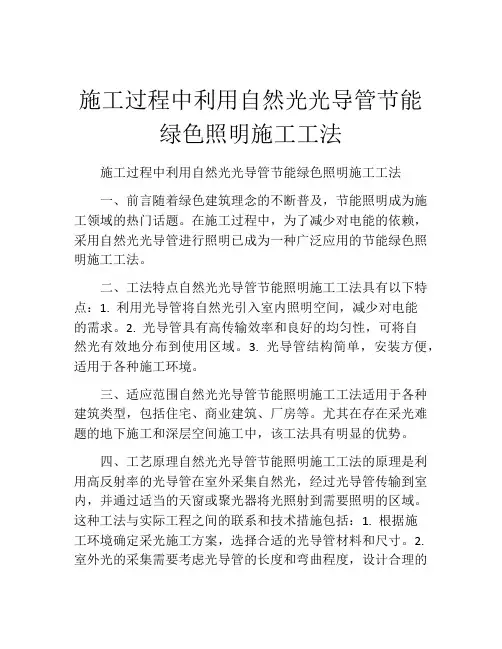

施工过程中利用自然光光导管节能绿色照明施工工法施工过程中利用自然光光导管节能绿色照明施工工法一、前言随着绿色建筑理念的不断普及，节能照明成为施工领域的热门话题。
在施工过程中，为了减少对电能的依赖，采用自然光光导管进行照明已成为一种广泛应用的节能绿色照明施工工法。
二、工法特点自然光光导管节能照明施工工法具有以下特点：1. 利用光导管将自然光引入室内照明空间，减少对电能的需求。
2. 光导管具有高传输效率和良好的均匀性，可将自然光有效地分布到使用区域。
3. 光导管结构简单，安装方便，适用于各种施工环境。
三、适应范围自然光光导管节能照明施工工法适用于各种建筑类型，包括住宅、商业建筑、厂房等。
尤其在存在采光难题的地下施工和深层空间施工中，该工法具有明显的优势。
四、工艺原理自然光光导管节能照明施工工法的原理是利用高反射率的光导管在室外采集自然光，经过光导管传输到室内，并通过适当的天窗或聚光器将光照射到需要照明的区域。
这种工法与实际工程之间的联系和技术措施包括：1. 根据施工环境确定采光施工方案，选择合适的光导管材料和尺寸。
2. 室外光的采集需要考虑光导管的长度和弯曲程度，设计合理的透光面和遮阳措施。
3. 选择合适的天窗或聚光器将光引入室内，并确保其与光导管连接紧密并具有良好的密封性。
五、施工工艺自然光光导管节能照明施工工法的施工过程包括以下几个阶段：1. 准备工作：确定施工方案，采购光导管和相关设备。
2. 安装光导管：根据设计要求，在建筑的屋顶或外墙上安装光导管，确保与室内进行连接。
3. 安装天窗或聚光器：在光导管的透光面或末端安装天窗或聚光器，引入自然光。
4. 调试测试：检查光导管的安装质量和连接情况，确保自然光能够有效地传输到室内。
六、劳动组织施工过程中的劳动组织需要协调建筑施工队伍、照明设备供应商和光导管制造商之间的关系。
建筑施工队伍负责光导管的安装和相关的施工工作，照明设备供应商和光导管制造商负责提供相关的设备和技术支持。
导光管采光施工工法
5.2.6固定防雨板做防水处理：
先将防雨板套在预留孔上，在防雨板与预留孔洞之间粘上一圈双面防水胶胶带，压实并使其与预留孔水泥面紧粘在一起，然后在防雨板上均匀打孔一圈(5～8个)并安上膨胀螺栓使其固定在预留孔上。
在防水层外加作保温层，一般喷涂发泡聚氨酯，厚度为15～20mm。
5.2.7导光管拼装：
2.2、采用三点控位技术，运用两点定线、三点控位的原理，解决导光筒垂直度的问题；使用准直仪、全站仪并结合计算机设计、建模，对导光管的安装进行准确定位，充分保证导光管的位置精确，加快了施工进度，提高了施工质量。
2.3、导光管安装时采用防水翻边的做法，利用重力原理作用，使积水、雨水顺坡自然隔绝，避免了接缝防水处理的难题。加快了施工进度，节约了施工成本。
5.2.2材料准备：
光导照明技术由于是属于新技术、新产品，相应的导光管、采光器、漫射器必须在定点厂家进行采购。其产品的选择必须谨慎，对产品必须根据生产厂家提供的资料进行逐项检查与验收，必要时要进行材质的复验和相应的性能试验，所有材料经检验合格后方可投入工程施工。
5.2.3勘察现场：
根据图纸详细核查所有预留孔洞的位置、尺寸，是否与图纸标注相符合，如有误差及时与现场施工人员或甲方联系解决问题。
施工过程中利用自然光光导管节能绿色照明施工工法
施工过程中利用自然光光导管节能绿色照明施工工法施工过程中利用自然光光导管节能绿色照明施工工法一、前言随着人们对绿色、环保和节能理念的认知不断提高，建筑施工中的节能技术也在不断发展。
而在施工过程中，借助自然光来进行照明就成为了一种有效的节能工法。
光导管是一种利用光的全反射原理将自然光传输到室内的设备，其优点是光线亮度均匀，无热损失、无紫外线辐射，安全环保。
本文将详细介绍利用光导管进行施工照明的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及提供一个工程实例。
二、工法特点1. 节能环保：利用自然光进行照明，不仅避免了电能资源的消耗，还降低了能源消耗和二氧化碳排放。
符合环保要求。
2. 光线均匀：通过光导管将自然光传输到室内，光线均匀分布，减少了阴暗角和光亮不均的现象。
3. 安全可靠：光导管传输的是自然光，不会产生紫外线和热量，对人体和物体都没有伤害，安全可靠。
4. 昼夜一致：由于光导管传输的是自然光，室内照明效果与室外光线一致，不受时间和天气变化的影响。
5. 减少照明设备：借助光导管进行照明，可以减少照明设备的使用，节省了设备成本和维护费用。
三、适应范围利用光导管进行施工照明工法适用于各类建筑施工，尤其适用于无电源或电源受限的场所，如地下室、洞穴、高层建筑的深处等。
在这些场所使用传统电照明会面临布线困难和安全隐患，而光导管照明工法可以解决这些问题。
四、工艺原理光导管照明工法通过光导管将自然光从室外传输到室内。
工艺原理包括以下几个方面：1. 光线采集：通过位于建筑屋顶或墙壁上的光采集器，采集自然光，将光线引入光导管。
2. 光导传输：光导管采用全反射原理，将光线传输到室内需要照明的地方。
光导管具有良好的光传输性能，可以减少能量损失和光线衰减。
3. 光线散布装置：通过光线散布装置，将从光导管传入的光线均匀散布到室内，达到良好的照明效果。
五、施工工艺1. 安装光采集器：根据施工区域的光线情况，选择合适的位置进行光采集器的安装。
导光管式光导照明系统施工工法(2)

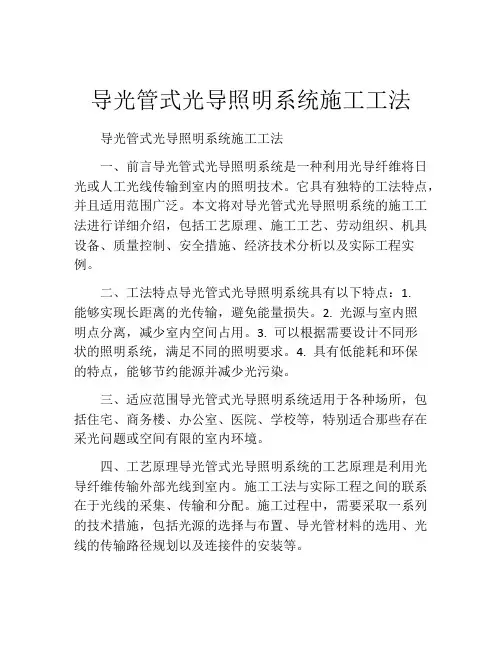

导光管式光导照明系统施工工法导光管式光导照明系统施工工法一、前言导光管式光导照明系统是一种利用光导纤维将日光或人工光线传输到室内的照明技术。
它具有独特的工法特点，并且适用范围广泛。
本文将对导光管式光导照明系统的施工工法进行详细介绍，包括工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程实例。
二、工法特点导光管式光导照明系统具有以下特点：1.能够实现长距离的光传输，避免能量损失。
2. 光源与室内照明点分离，减少室内空间占用。
3. 可以根据需要设计不同形状的照明系统，满足不同的照明要求。
4. 具有低能耗和环保的特点，能够节约能源并减少光污染。
三、适应范围导光管式光导照明系统适用于各种场所，包括住宅、商务楼、办公室、医院、学校等，特别适合那些存在采光问题或空间有限的室内环境。
四、工艺原理导光管式光导照明系统的工艺原理是利用光导纤维传输外部光线到室内。
施工工法与实际工程之间的联系在于光线的采集、传输和分配。
施工过程中，需要采取一系列的技术措施，包括光源的选择与布置、导光管材料的选用、光线的传输路径规划以及连接件的安装等。
五、施工工艺施工工艺包括以下几个施工阶段：1. 设计阶段：确定照明需求、制定光传输路径和确定光源布置等。
2. 材料准备阶段：采购导光管、光源、连接件等材料，并进行质量检验。
3. 环境准备阶段：清理现场、确定光线传输路径，并进行布线预留。
4. 光线传输阶段：按照设计要求进行光线传输路径的连接，包括导光管的切割、连接件安装等。
5. 光源布置阶段：根据光源的特点和设计要求进行布置，确保光线能够有效传输到需要照明的区域。
6. 连接件安装阶段：安装连接件，确保光线传输通畅且稳定。
7. 调试与验收阶段：对导光管式光导照明系统进行调试，确保照明效果满足设计要求，并进行最终验收。
六、劳动组织施工工法需要组织人员进行统一的协作和配合。
通常需要有项目经理、设计人员、施工人员、质量检验人员等，他们各自的职责和任务需要在施工过程中合理分配，以确保施工进度和质量。
被动反射式导光管采光系统施工工法

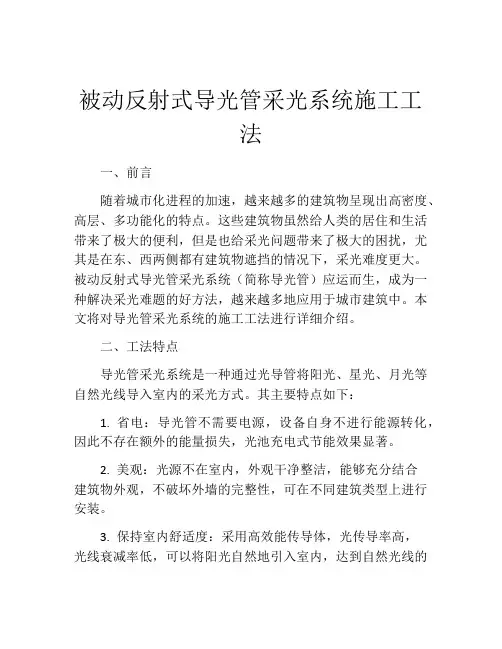

被动反射式导光管采光系统施工工法一、前言随着城市化进程的加速，越来越多的建筑物呈现出高密度、高层、多功能化的特点。
这些建筑物虽然给人类的居住和生活带来了极大的便利，但是也给采光问题带来了极大的困扰，尤其是在东、西两侧都有建筑物遮挡的情况下，采光难度更大。
被动反射式导光管采光系统（简称导光管）应运而生，成为一种解决采光难题的好方法，越来越多地应用于城市建筑中。
本文将对导光管采光系统的施工工法进行详细介绍。
二、工法特点导光管采光系统是一种通过光导管将阳光、星光、月光等自然光线导入室内的采光方式。
其主要特点如下：1. 省电：导光管不需要电源，设备自身不进行能源转化，因此不存在额外的能量损失，光池充电式节能效果显著。
2. 美观：光源不在室内，外观干净整洁，能够充分结合建筑物外观，不破坏外墙的完整性，可在不同建筑类型上进行安装。
3. 保持室内舒适度：采用高效能传导体，光传导率高，光线衰减率低，可以将阳光自然地引入室内，达到自然光线的穿透、分散、衰减及反射，并能对室内温度和湿度起到维护作用，使室内舒适度提高。
4. 提升房屋价值：在没有自然采光方案的情况下，导光管可以为房屋增添自然采光，提升房屋的价值。
三、适应范围导光管采光系统适用于任何需要采光的场所，包括独立住宅、公共建筑、商业办公楼、工厂车间、地下室、停车场等。
它特别适合在采光困难的房间中使用，如剖面较窄的房间或靠近高墙或建筑物的房间。
四、工艺原理导光管光学原理是利用独立、所谓全内反射、次表面的聚光功能逐级扩大空间，使其能传送到室内并应用。
导光管内置导光膜，导能传输光线入室，导光管采光系统的特点做工精度高，光线衰减率低，同时兼顾隐私，可在不损害隐私情况下保证光线的传输，光线穿透能力强，室内的照明度可达到自然光线的照明水平，使室内光线均匀，较节能灯更加节能。
具体施工过程如下：1. 平面明堂和垂直明堂，或指定采光区的确定。
2. 安装上下净空，选材及工艺的确定。
导光管采光系统施工工法
导光管采光系统施工工法一、前言导光管采光系统是一种新型的采光方式，通过导光管将自然光源导入到室内空间，解决了传统采光方式存在的一系列问题，如采光面积小、采光效果差、日照时间短等。
本文将介绍导光管采光系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点导光管采光系统具有以下几个特点：1. 采光效果好：导光管采光系统能够将自然光源直接导入到室内，其采光效果优于传统采光方式，能够使整个室内空间充满自然光，提高室内环境的舒适度。
2. 适用范围广：导光管采光系统适用于各种建筑结构、建筑类型和建筑功能，可以为各种建筑提供采光解决方案。
3. 节省能源：导光管采光系统可以最大限度地利用自然光源，减少室内照明的使用时间，从而达到节能减排的目的。
4. 施工简单：导光管采光系统的施工工艺相对简单，不需要进行大量的改造、拆除工作，工期和成本相对较低。
三、适应范围导光管采光系统适用于各种建筑类型和建筑功能，如住宅、办公室、商业建筑、厂房、体育馆、医院等。
其适应的具体条件为：1. 建筑底层采用浅基础结构，无需额外挖掘地基，不影响底层使用。
2. 采光面积比较小，如单个房间或者小面积房间的采光。
3. 建筑层数不高，通常不超过5层。
4. 建筑设计符合采光条件，即采光面朝南或者西南方向。
四、工艺原理导光管采光系统基于光学原理，通过利用镜面反射和折射特性，将自然光源从屋顶或外墙引入到室内空间。
施工工法与实际工程之间的联系主要体现在施工工艺上。
其具体过程如下：1. 确定采光管位置：首先需要确定采光管的位置和数量，确定采光管的起点和终点，以及采光管的路径和弯曲程度。
2. 制作天窗：在需要安装采光管的位置打开建筑的屋顶，制作出天窗。
3. 安装采光管：在天窗口安装采光管，并连接所有的采光管组件。
4. 维护天窗：对天窗进行维护和保养，确保其不会出现漏水等问题。
被动反射式导光管采光系统施工工法
被动反射式导光管采光系统施工工法一、前言被动反射式导光管采光系统施工工法是一种通过引导自然光进入建筑内部，提供室内采光的技术。
相比传统的人工照明系统，被动反射式导光管采光系统具有节能、环保的优势，能有效提高建筑室内环境的舒适度。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并结合工程实例进行说明。
二、工法特点被动反射式导光管采光系统采用高反射率材料制成的导光管，将自然光导入室内。
其特点如下：1. 绿色节能环保：利用自然光照明，减少人工照明的使用，降低能源消耗，减少二氧化碳排放。
2. 均匀舒适：导光管的设计能够保证室内光线的均匀分布，减少光线的强度不均问题，提供更舒适的采光环境。
3. 室内遮光性能：导光管能够有效避免室外光线的炙热，保持室内的温度舒适。
4. 美观方便：导光管可以隐藏在建筑结构中，不占用室内空间，不影响建筑的外观效果。
三、适应范围被动反射式导光管采光系统适用于各类建筑，尤其是无法直接通过窗户获取自然光的区域，如地下室、内部房间等。
此外，该系统还适用于独立建筑、工业建筑、商业建筑等各类用途的建筑。
四、工艺原理被动反射式导光管采光系统的工艺原理是通过光线的全反射和反射衰减来引导自然光进入室内。
导光管内部的高反射率材料可以将入射光线进行多次全反射，并通过降低反射率使光线逐渐进入室内。
五、施工工艺施工工艺包括以下几个阶段：1. 预施工准备：确定施工方案，准备所需机具设备，并进行施工前的计划和预算。
2. 安装导光管：根据建筑结构和设计要求，选择合适的位置和角度安装导光管，保证光线能够顺利导入室内。
3. 安装光传输系统：将导光管与室内的光传输系统相连接，如光学透镜、反射器等，确保光线能够均匀分布。
4. 调试测试：进行系统的调试和测试，检查光线的亮度和均匀性，保证系统正常运行。
六、劳动组织施工过程中需要组织的劳动力包括施工人员、安全人员、监理人员等，根据实际情况和工期要求合理分配人员，并确保施工过程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自然导光照明系统施工工法容材料二O一七年三月目录1.前言 (4)2.工法特点 (4)3.适用围 (5)4.工艺原理 (5)5.施工工艺流程及操作要点 (7)6.材料与设备 (19)7.质量控制 (20)8.安全措施 (22)9.环保措施 (23)10.效益分析 (23)11.应用实例 (25)自然导光照明系统施工工法1.前言当前，能源问题已经升级为全球性的重大问题，世界各国都在开发新能源，同时在利用新技术方面也不惜余力。
人工照明在现代照明中仍然占据着举足轻重的分量，全世界的平均照明用电已占总发电量的10％～20％。
经济的快速发展使得我国能源消耗速度日益增长，用电紧问题凸显，而照明用电又占有很大比重,根据统计表明我国照明用电约占全国总用电量的10％～12％。
充分利用天然光资源，采用被动式采光技术无疑是降低照明能耗的重要途径之一。
近年来，导光管作为一种新型高效的自然采光装置正在全国围迅速普及应用。
自然采光就是引用户外的天然光进入室进行照明的过程。
太是取之不尽，用之不竭的天然能源。
但是通过门窗等进入室的仅仅是很小一部分。
为了更好地利用太阳能。
人们研究出许多新技术，光导管系统便是其中之一。
光导管系统引入的是自然光，不需要消耗非可再生资源，而且不会对环境造成污染，能够节约20％～30％的建筑用电，对节能有着重要意义。
地区多云天气较多，尤其是冬季。
通过合理设计,积极采用导光管技术为各类难以直接使用自然光的建筑空间提供照明,对于节约能源、保护环境具有重要意义。
该工法经多个工程应用，大大提高了施工质量和节能效果，取得了显著的经济和社会效益。
2.工法特点2.1、导光管结构简单、重量轻、耐腐蚀、反射率高，材料可回收利用，安装拆卸简便灵活，无需后期维护，降低了人工维护和设备更新成本。
使用寿命长，一般在25年以上。
2.2、采用三点控位技术，运用两点定线、三点控位的原理，解决导光筒垂直度的问题；使用准直仪、全站仪并结合计算机设计、建模，对导光管的安装进行准确定位，充分保证导光管的位置精确，加快了施工进度，提高了施工质量。
2.3、导光管安装时采用防水翻边的做法，利用重力原理作用，使积水、雨水顺坡自然隔绝，避免了接缝防水处理的难题。
加快了施工进度，节约了施工成本。
2.4、该节能导光系统中导光管的安装缝隙采用不燃材料进行深层封堵，保证了节能导光系统的隔热、防火性能。
2.5、可全天候照明，且安全可靠，维护费用低。
3.适用围本工法适用于各类新建、改建、扩建的工业与民用建筑、大型公共空间及城市道路隧道等空间的自然导光系统的安装。
4.工艺原理4.1导光管采光系统通过室外采光装置收集室外的并滤除90%以上的紫外线，将安全的导入系统部，经由特殊制作的导光管传输后，由安装与系统另一端的漫射装置把自然光线均匀发散到室任何需要光线的地方（图4.1）。
利用该系统得到的室光线从黎明到黄昏，甚至是阴天都十分充足。
同时，通过对采光装置和漫射装置的材料优化配置，提高系统的采光及传导效率，使采集的光量尽可能多而在导光管的传输损失尽可能少。
图4.1节能导光系统示意图4.2导光管采光系统的基本构造主要由集光器、导光管、漫射器等部件组成（图4.2）。
图4.2 导光管采光系统构造示意图4.3采光装置通常是半球形透明结构，部设置棱镜等以提高效率。
放置于室外楼顶、地坪或室外墙体的侧面任何能采到光的地方；导光装置是导光管，管壁为玻璃或塑料上镀上一层高反射率的金属涂层，导光管可以旋转弯曲来改变导光角度和长度；漫射装置安装在系统底部，是将通过光导管传输的光线散射到室使光线均匀照明的装置，同时具有避免眩光的作用。
调光装置即调光器，使室照明强度可根据使用需求进行光照度的调整。
4.4自然光节能导光系统的安装采用结构开孔，设置混凝土反坎与结构板一次浇筑超前止水。
在安装过程中缝隙采用不燃材料进行深层封堵，保证了节能导光系统的隔热、防火性能。
在导光管安装时周边防水采用密封嵌固的处理方法和节点防水措施保证不发生渗漏。
5.施工工艺流程及操作要点5.1工艺流程图：节能导光系统深化设计深化设计经原设计单位认可土建结构施工孔洞预留预埋导光系统材料进场及验收预留孔洞定位复合与处理固定防雨板导光管安装与调整施工缝隙密封嵌固采光装置安装导光管板下口处固定安装调光装置室内漫射装置安装检验与清理调试验收成品保护5.2操作要点：5.2.1施工准备：在导光照明系统施工前，根据工程实际情况编写详细的施工组织设计或相应的专项施工方案。
开工前应对施工班组进行认真细致的方案和技术交底，交底对象包括：工长、质检员、安全员、库管员、安装班组等；交底容包括：施工图、施工验收规程、本工法、工艺规程、施工进度、施工安全质量要求、施工注意事项、工艺纪律等，使所有操作人员掌握操作要领，提高认识，为保证安装质量打好思想和技术基础。
5.2.2材料准备：光导照明技术由于是属于新技术、新产品，相应的导光管、采光器、漫射器必须在定点厂家进行采购。
其产品的选择必须谨慎，对产品必须根据生产厂家提供的资料进行逐项检查与验收，必要时要进行材质的复验和相应的性能试验，所有材料经检验合格后方可投入工程施工。
5.2.3勘察现场：根据图纸详细核查所有预留孔洞的位置、尺寸，是否与图纸标注相符合，如有误差及时与现场施工人员或甲方联系解决问题。
5.2.4节能导光系统深化设计：在施工前，根据工程实际情况对自然光节能导光系统进行深化设计，深化设计包含导光系统的设计、导光筒穿越结构节点设计，深化设计应综合考虑结构、消防、暖通专业，避免管道交叉碰撞。
完成深化设计后报原设计单位审批认可。
几种常见需要深化设计的导光管如图5.2.4。
（a）导光管在外墙开孔结构深化设计示意图（b）导光管在与吊顶深化设计示意图图5.2.4. 导光管深化设计图5.2.5孔洞预留及处理：根据图纸设计要求布设采光点，一般每个采光点照明面积为12～18 m2/点布设。
在屋面平面上，结构板上预留孔洞。
在安装导光管时，首先要按图纸详细检查所有预留孔洞的位置、尺寸，是否与图纸标注相符，如有误差及时与现场施工人员或业主联系解决，及时剔凿或修补。
清理预留孔洞及其周边残余物，并清扫干净。
确保施工顺利进行以及在安装时光导照明系统各部分装置无灰尘落入。
预先套放防雨板，下试管，检查洞壁调整是否规则。
及时进行整理使其规整，预留孔洞直径D=d+50mm（d为套管直径）。
5.2.6固定防雨板做防水处理：先将防雨板套在预留孔上，在防雨板与预留孔洞之间粘上一圈双面防水胶胶带，压实并使其与预留孔水泥面紧粘在一起，然后在防雨板上均匀打孔一圈(5～8个)并安上膨胀螺栓使其固定在预留孔上。
在防水层外加作保温层，一般喷涂发泡聚氨酯，厚度为15～20mm。
5.2.7导光管拼装：首先组装导光管，将第一根导光管水平放置并使其有缝的一面朝上，把其带皱褶的一端插入第二根标准管一端，用小刀在连接处划一圈，为以后撕掉壁保护膜提供方便。
再用6个铆钉加固并用薄胶带密封接口和导管接缝处，然后用塑料薄膜将第一根导光管上口进行简单密封，防止灰尘进入。
然后撕掉第二根管保护膜。
按此方法组装剩余的导光管，最后一根导光管两端均为标准直径，用塑料薄膜对其下口进行简单密封。
5.2.8导光管安装：（1）直管安装：将组装好的导光管系统从防雨板上口慢慢插入导光照明外罩，随插随调整，使其下端对准天花洞口并伸出5～10mm。
第一根导光管在顶部允许高出防雨板上口5mm，采用激光铅垂仪在导光管上先画出标高线、十字中心线，安装时对准中心线，再调整其标高来进行准确定位以达到设计要求。
在导光管中心线、标高线上的表面选定三个以上的点作为安装的定位测量点。
用计算机辅助设计、对导光管的安装图进行建模，给指定测量点编号，并在图上列出各点的三维坐标值。
依编号找出所有选定点位，用记号笔做明显颜色标记和写明编号。
在光导管基本就位以后，使用全站仪从高处用极坐标法观测导光管上各定位测量点的三维坐标。
实测三维坐标值与图纸标注值的差，就是安装偏差，随即校正纠偏，当各点实测值与图纸标注值吻合时可以肯定光导管已经准确安装。
最后用四个15mm长的自攻螺钉和垫圈将导光管系统和防雨板固定在一起，并用硅胶密封剂或用铝箔胶带进行密封处理（图5.2.8）。
图5.2.8 导光管（直管）安装（2）弯管及水平管安装：弯管可以有不同的弯曲角度，弯曲角度变化围为0～90°。
水平管连接与直管连接方式相同。
在安装水平管前，应按照设计图纸，根据导光管的空间位置及土建基准线确定导光管的标高。
直径尺寸小于400mm的水平管，间距不应大于4000mm。
直径尺寸大于400mm的水平管，间距不应大于3000mm。
导光管的吊架由吊杆（采用Φ8圆钢）和U型抱箍（镀锌）组成。
水平导光管两端以及转角处必须设置吊架。
安装吊架时，应首先根据水平管的中心线找出吊杆的安装位置，然后再根据支架的间距要求，画出吊杆的具体安装位置。
最后再根据水平管的标高，确定吊杆的安装高度。
当水平管较长，需要安装很多支架时，可先把两端的吊架安装好，然后以两端的支架为基准，用拉线法确定中间各支架的标高进行安装。
抱箍支架，折角应平直，抱箍应紧贴并抱紧水平管，其圆弧应均匀，且与导光管外径相一致。
吊杆圆钢应根据水平管安装标高适当截取，不得妨碍装饰吊顶的施工。
导光管支、吊架制作完成后，应进行除锈刷漆。
5.2.9导光管施工缝隙防水处理及嵌固导光管安装完成后，在混凝土基座阴角处用水泥砂浆抹倒角，再做涂膜防水及卷材防水层，且上翻至采光罩同一平面收口，最后抹水泥砂浆保护层。
在采光管与预留孔洞之间的安装间隙，采用不燃材料填充密实。
填料要分若干层，每层填实后方可充填下一层，层层压密实，直到不燃材料充填整个安装间隙，若有导光管穿越楼板时，参照防水套管的做法做好防水，孔洞与套管之间仍用不燃保温材料充填密实，增加其隔热性能，达到防火要求（图5.2.9）。
图5.2.9 导光管施工缝隙防水处理及其节点大样图5.2.10采光装置安装：将顶部采光罩放在防雨板上口之前，先把第一节导光管口的塑料密封膜和管壁保护膜撕下，然后再在防雨板上口外延紧贴一圈拉绒尼龙密封条，其作用是既能防止灰尘杂物进入孔隙，又能让导光照明系统正常通气，防止可能发生冷凝现象。
最后将预先钻有多孔的采光罩套在防雨板上用长15mm的特制异型螺钉和垫圈把采光罩与套圈或竖柱连接在一起。
5.2.11导光管下口固定：光导管伸出天花板洞口l0mm，将固定环套入光导管，以固定环紧贴天花板为准．用3～5个自攻螺钉固定在天花板上，再用3～5个铆钉把固定环与导光管连接在一起，并用铝箔胶带将连接处密封好。
5.2.12调光装置安装：根据项目实际情况（主要用于会议室和办公场所）及调光原理（图5.2.12），由专业电气技术员将调光装置安装在导光系统上，调光装置与导光管应固定牢靠。
