绞车安装安全技术措施措施

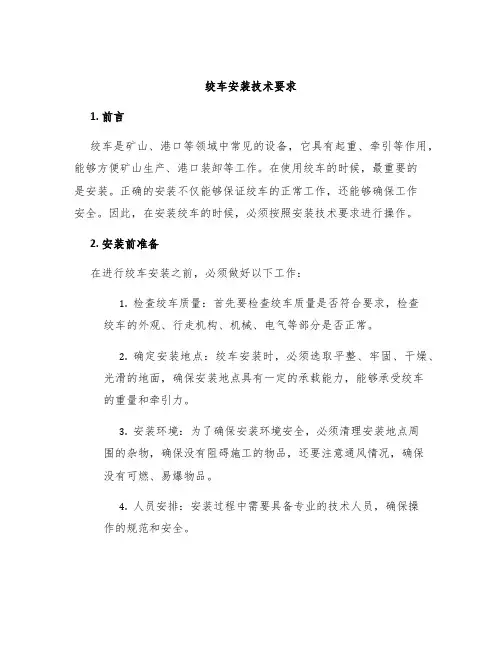

绞车安装技术要求
绞车安装技术要求1. 前言绞车是矿山、港口等领域中常见的设备，它具有起重、牵引等作用，能够方便矿山生产、港口装卸等工作。
在使用绞车的时候，最重要的是安装。
正确的安装不仅能够保证绞车的正常工作，还能够确保工作安全。
因此，在安装绞车的时候，必须按照安装技术要求进行操作。
2. 安装前准备在进行绞车安装之前，必须做好以下工作：1.检查绞车质量：首先要检查绞车质量是否符合要求，检查绞车的外观、行走机构、机械、电气等部分是否正常。
2.确定安装地点：绞车安装时，必须选取平整、牢固、干燥、光滑的地面，确保安装地点具有一定的承载能力，能够承受绞车的重量和牵引力。
3.安装环境：为了确保安装环境安全，必须清理安装地点周围的杂物，确保没有阻碍施工的物品，还要注意通风情况，确保没有可燃、易爆物品。
4.人员安排：安装过程中需要具备专业的技术人员，确保操作的规范和安全。
3. 安装步骤3.1 绞车吊装将绞车吊装到安装地点时，需要注意以下几点：1.吊装绞车应该采用专业的吊装设备，并且设备必须符合标准规定。
2.确保绞车的吊点正确，吊挂绞车时必须保证绞车的吊挂部位与吊车吊钩的链条链接牢固可靠。
3.确保绞车在吊装过程中保持水平，防止在吊装过程中造成绞车倾斜的情况，导致受损或安装不稳定。
3.2 基础安装绞车基础的安装非常重要，因为基础直接影响到绞车的安装稳定性和使用寿命。
在进行基础安装时，必须注意以下几点：1.基础复合材料的使用：一般情况下，需要采用符合规范的基础复合材料，确保基础材料的强度、硬度和稳定性。
2.基础的环境问题：选择基础的位置需要特别注意，基础底部必须清理干净，确保没有杂物，特别是大石块，否则会影响基础的使用寿命和安装稳定性。
3.3 安装绞车安装绞车时，必须按照以下步骤进行：1.安装钢丝绳：将钢丝绳安装到滑轮上并检测拉力。
2.安装钳轮：将钳轮安装到绞车上，并检查是否安装牢固，确保不会出现脱落的情况。
3.安装齿轮机构：将齿轮机构装入绞车中，并保证正确配磨，以防齿轮机构运转时产生不必要的噪音，影响工作效率。
小绞车安装标准及管理办法范文（3篇）
小绞车安装标准及管理办法范文一、绞车安装标准1. 安装位置绞车应安装在坚固、平稳的基础上，确保其运行平稳稳定，不会因为基础问题导致振动或倾斜。
2. 安装平面安装平面应满足以下条件：- 平整：安装平面应平整，不得有凹凸不平的情况。
- 防滑：安装平面应具备防滑措施，以确保人员在操作绞车时不会滑倒。
- 耐磨：安装平面应具备一定的耐磨性，以防止长时间使用后出现磨损或破损。
3. 安全装置绞车应配备完善的安全装置，包括但不限于：- 限位开关：限制绞车的起升高度，避免超高导致意外事故。
- 重量显示器：显示绞车起吊货物的重量，以防止超载。
- 紧急停止按钮：紧急情况下，可以立即停止绞车的运行。
- 防止缠绕装置：防止绞车钢丝绳或链条的缠绕，保证其正常使用。
4. 电气设备绞车的电气设备应符合国家相关安全标准，包括但不限于：- 电气线缆：使用符合标准的电气线缆，防止因线缆老化或短路导致火灾或电击事故。
- 开关盒：开关盒应符合防水、防尘要求，并采用防爆措施，确保安全可靠。
- 照明设备：绞车安装位置应配备照明设备，以确保操作人员能清晰地看到绞车及其工作环境。
二、绞车安装管理办法1. 负责人绞车安装工作由专门负责人领导，并进行全面的调度和监督。
2. 安装团队绞车安装应由经过培训和持有相关证书的安装人员进行，确保安装质量和安全性。
3. 安全措施在绞车安装过程中，应采取以下安全措施：- 绞车安装位置周围应设置警示标志，提醒人员注意安全。
- 安装人员应戴好安全帽、安全鞋等个人防护用品，并按照相关规定进行操作。
- 安装过程中禁止吸烟、明火作业，严禁违规操作。
4. 安装记录安装过程中应做好详细的安装记录，包括但不限于：- 绞车的型号、规格、出厂编号等基本信息。
- 安装日期、负责人及安装人员名单。
- 安装过程中出现的问题及解决方案。
- 安装后的绞车性能测试结果。
5. 安装验收绞车安装完成后，应进行全面的验收工作，确保绞车符合安装标准，并且能够正常运行。
绞车安装安全措施
机械伤害的危险因素
设备运转时可能导致夹压、割 伤等伤害。
设备调试或运转时可能产生振 动或松动，造成人员跌倒或受
伤。
手动操作设备时可能因为操作 不当导致手指或其他身体部位
被夹压或割伤。
电气伤害的危险因素
操作电气设备时可能因为漏电或短路导致电击 伤害。
电气设备的外壳或绝缘材料损坏可能导致电击 伤害。
操作人员未检查钢丝绳的完好程 度，是导致事故发生的主要原因 。
教训与措施
在绞车安装完毕后，操作人员必 须对钢丝绳进行全面检查，确认 其完好无损方可使用。同时，应 定期对钢丝绳进行检查和维护， 确保其安全使用。
绞车安装安全事故案例二
事故经过
某矿井下，绞车安装后，操作人员未对现场进行全面检查，直接启动绞车进行提升作业。在提升过程中，绞车与巷道壁发生 刮擦，导致钢丝绳断裂，重物坠落，造成人员伤亡。
3
绞车安装过程中，应注意人员安全，避免发生 意外事故。
绞车安装的安全操作规程
01
绞车安装前，应对人员进行安全教育和培训，确保其了解安装 过程和安全注意事项。
02
绞车安装过程中，应遵守相关安全操作规程，确保人员和设备
安全。
绞车安装完成后，应对绞车进行全面检查和维护，确保其正常
03
运转和安全性能。
03
在工业生产中，绞车是一种重要的机械设备，它能够完成各种提升、下放和运输货物的任务。然而，由于绞车的结构和工作的 特点，它也带来了一些安全风险。因此，在绞车的安装和使用过程中，必须采取一系列有效的安全措施，以确保工作人员的人 身安全和设备的正常运行。
绞车安装的必要性
绞车在很多行业中都有广泛的应用，如矿业、建筑业和运输 业等。绞车的安装能够提高生产效率、降低劳动成本，同时 也能保障工作人员的安全。
使用绞车安全技术措施
使用绞车安全技术措施绞车使用概述绞车是常用于吊装、搬运和牵引等作业场合的工具。
它的工作原理是通过人力或机械力翻转绞车旋转的绞盘，使绞盘上的绳索缠绕或发育，然后通过绳索将吊物或者搬运物体从地面高举或前后拉动或者对其进行牵引，起到简化作业和减轻劳动强度的作用。
然而，在使用绞车的过程中，安全问题必须得到重视。
本文将分享使用绞车安全技术措施以及预防事故的方法。
操作前的必要检查在使用绞车之前，需要先进行一些必要的检查以确保绞车处于良好状态，从而提高操作安全性。
以下检查项非常重要：绞车的结构安装是否正常在进行吊装或者运输作业之前，需要检查绞车的咬爪、换向器、绞盘和钢丝绳是否处于正常工作状态。
如果发现任何异常，应立即停止作业并将绞车设备送到专业的维修单位维修。
被吊物体的质量和稳固使用绞车吊装物体时，需要先检查物体的重量和尺寸，以确保绞车的承载量大于或等于吊物的重量。
此外，还需要检查吊装所涉及的各种部件和固定位置是否可靠和牢固，如果出现任何错位或者弯曲等异常情况，需要及时停止作业处理。
环境安全在使用绞车进行作业之前，需要注意周围的环境是否安全。
例如，是否有充分的防护措施，如建筑物的支撑结构和固定设备等。
另外，还需要确保操作者和其他人员不在绞车机械运行范围内，远离绞车的作业区域。
绞车的工作状态在检查绞车设备后，需要确认其工作状态是否正常。
例如，多速变速器是否正常运行、手动手轮是否顺畅等。
防止事故的方法除了以上必要检查之外，还需要考虑如何预防事故。
以下措施可有效提高使用绞车的安全性：1.绞车吊装物体时，必须保持吊物的重心稳定。
如果吊物是不规则的或重心不稳定的，则可在绳索上挂上一个弹性绳、或者使用多个绳索平均分布吊物的重量点；2.停止或者转移物体时，必须在绞车前端再次检查所需操作的步骤和措施。
3.操作绞车时必须稳定，并且只由指定工作人员操作。
达成工作的安全效果的最有效的方法是对工作人员进行培训，并执行严格的操作程序和安全规定；4.必须了解绞车的使用能力，以确保在不超过其工作限制的情况下操作绞车；5.在准备和操作绞车时，必须始终保持警惕，注意周围的环境和人员，并且在关键时刻及时修复可能发生的问题。
绞车拆除和运输及安装安全技术措施
绞车拆除和运输及安装安全技术措施一、绞车拆除的安全技术措施在绞车的拆除过程中，需要做好以下安全技术措施：1.组织技术鉴定：对绞车的各个部件进行技术鉴定，确保设备不会因拆卸而损坏或对设备进行了检修以确保安全。
2.明确拆除工作范围：在开始拆除绞车之前，必须确定好拆除的范围和具体步骤，让工人明确工作内容，避免出现误解或混乱。
3.切断电源：拆除绞车之前，必须先切断电源，以避免意外的触电事故。
4.卸除吊具：将绞车需要卸除的吊具卸下来，避免它们干扰工人的操作。
5.拆卸螺帽和螺钉：为保证安全，必须先拆卸掉绞车上的螺帽和螺钉，这样才能更方便地进行拆卸工作，工人也更容易操作。
6.拆卸后的维护：拆卸完成后，应该对绞车进行维修，毕竟它已经被拆卸并且不在使用状态。
二、绞车运输的安全技术措施在绞车的运输过程中，需要做好以下安全技术措施：1. 注意绞车的尺寸和重量：绞车非常重，通常需要用特别工具来运输，如果不遵守相关规定，会对工人、设备和环境造成巨大的潜在危险。
2. 安装并固定适当的运输设备：在运输中，必须使用适当的运输设备，并对绞车进行固定，这样可以避免设备在运输过程中产生异常。
3. 遵守交通规则：在运输时，严格遵守交通规则，保证绞车不会成为道路交通事故的原因。
4.注意交通管制：在运输过程中，要严格遵守有关交通管制规定，如路段封闭、设备限制高度等，避免因不遵守规定而发生意外。
三、绞车安装的安全技术措施在进行绞车的安装过程中，需要做好以下安全技术措施：1. 完备检查：在安装绞车前，必须进行充分的检查，确保设备不出现存在异常问题。
2.安全间距：保持适当的安全间距，以免在安装过程中工人受伤或设备受损。
3.采取适当的固定和支撑措施：在安装过程中，必须采取适当的固定和支撑措施，以避免设备滑落造成事故。
4.确保使用合适的工具：在安装绞车时，务必使用适当的工具和设备，保证工人的安全和设备正常操作。
5.专业技术人员进行操作：在安装绞车之前，应详细阅读安装操作指南。
绞车安装安全技术措施
一旦发现设备零部件损坏或磨损严重，应及时进 行更换或修复，确保设备完整性和安全性。
异常情况识别与处理
异常情况识别
01
操作人员应时刻关注绞车运行状况，学会识别异常情况，如异
响、振动、温度过高等。
立即停机
02
一旦发现异常情况，操作人员应立即停机，切断电源，避免设
备进一步损坏或引发安全事故。
排水系统
安装场地应具备良好的排 水系统，防止积水对设备 和操作造成不良影响。
安全距离
绞车安装场地应与其他建 筑物、设施保持足够的安 全距离，避免相互干扰或 影响。
绞车设备检查与保养
设备完整性检查
在安装前应对绞车设备进 行全面检查，确保各部件 、附件齐全完整，无损坏 或缺失。
设备保养
对绞车设备进行必要的保 养，如润滑、紧固、清洁 等，确保设备在安装过程 中能正常运行。
为安装人员配备齐全的劳动保护用 品，如安全帽、防护眼镜、手套等 ，确保其在安装过程中的安全与健 康。
02
绞车安装过程中的安全技术措施
安装步骤与流程规范
熟知安装步骤
在安装绞车之前，所有工作人员 都应详细了解并熟悉安装的步骤 和流程。确保每个人都明白他们 的职责和任务。
遵守安装流程
严格遵守安装流程规范，确保每 一步都按照规定的顺序进行。不 允许跳过或者颠倒任何步骤。
THANKS
感谢观看
性能测试
对绞车进行性能测试，如升降速度、最大承载等 ，确保设备性能达标。
安全装置与防护设施检查
01
02
03
04
安全装置检查：检查绞车的安 全装置，如限位开关、紧急制 动装置等，确保其工作可靠。
防护设施检查：检查绞车的防 护设施，如防护罩、警示标识
无极绳绞车安装技术措施
无极绳绞车安装技术措施摘要：无极绳绞车是一种广泛应用于工业领域的起重设备，它能够有效地提高生产效率和安全性。
本文将介绍无极绳绞车的安装技术措施，包括准备工作、安装步骤和注意事项等方面内容，以帮助读者正确地安装和使用无极绳绞车。
引言：无极绳绞车是现代工业领域不可或缺的起重设备之一，它具有结构简单、使用方便、性能稳定等优势。
然而，正确的安装对于保证绞车的正常运行和延长使用寿命至关重要。
本文将详细介绍无极绳绞车的安装技术措施，以便读者能够正确地进行安装。
一、准备工作在安装无极绳绞车之前，需要进行一些准备工作以确保顺利进行。
首先，检查绞车的配件是否齐全，并且是否与所需的安装工具相匹配。
其次，仔细阅读产品说明书，了解无极绳绞车的结构和性能参数。
最后，对安装位置进行评估，确保有足够的空间和承重能力来容纳绞车的安装。
二、安装步骤1. 清理安装位置：在安装绞车之前，清理安装位置，确保没有杂物和障碍物，并确保地面平坦。
这可以提供稳定的基础和安全的工作环境。
2. 固定基座：将基座放置在清理好的安装位置上，并使用螺栓或焊接将其牢固固定。
确保基座与地面之间没有任何松动或不稳定的现象。
3. 安装绞车：将绞车放置在固定的基座上，并确保其与基座的连接牢固可靠。
根据产品说明书，正确调整绞车的位置和方向。
4. 连接控制系统：根据绞车的类型和功能，将控制系统与绞车相连接。
确保连接牢固且电气线路正确连接，避免出现短路等安全问题。
5. 进行测试：在安装完成后，进行必要的测试以确保绞车的正常运行。
测试过程中应注意观察绞车是否有异常声音或不正常的振动，并确保所有控制系统和安全保护设备都能正常工作。
三、注意事项。
绞车安装技术安全措施
绞车安装技术安全措施绞车是一种可以用于升降和拉拽重物的机械设备。
由于其作用特殊，因此需要特殊的安装技术与安全措施来避免事故发生。
本文主要介绍绞车安装技术及其安全措施，旨在提高施工人员的安全意识，减少因绞车使用不当而导致的事故发生。
绞车安装技术在安装绞车之前，需要先评估目标工作区域的地形状况、工作条件、需求负载和弯曲半径等因素，以确保绞车的安装位置和方法最大限度地提高工作效率。
安装位置选择绞车的安装位置应该位于离地面较高的台架上或者安装在墙体或柱子上，且安装的位置必须能承受绞车的负载并且具有充分牢固的稳定性。
如果支撑物不稳定或不坚固，容易导致绞车在使用过程中出现震动或者崩塌等严重事故，甚至可能导致生命危险。
另外，安装的位置应该考虑绞车的工作范围和绞车使用的方向，如需要提升物体，则应将绞车安装在物体上方，以便能够更好地控制提升过程，并降低绞车启动的风险。
安装方法在安装绞车时，要确保设备的支撑和固定是均匀且牢固的。
可以通过以下几个步骤来正确安装绞车：1.确保绞车并处于关闭状态，以免意外启动导致事故发生。
2.首先检查绞车的各部件是否完整无损，并按照说明书要求安装。
3.根据所需工作条件和承受的负载，选定绞车的支撑部位，选择合适的固定方法，以固定绞车的底座。
4.安装绞车的支架板，安装固定器管在墙壁上。
5.在设备支座的顶部进行固定，使支座增加额外的牢固性。
在安装过程中，一定要遵循相关的安全规定和要求。
如果不熟悉设备的安装方法或存在疑问，应该咨询专业人士或者生产商的技术工程师，并严格按照操作手册进行安装。
绞车使用时的安全措施除了正确安装绞车之外，使用时的安全措施也是至关重要的。
以下是一些应该注意的安全措施：绞车操作员绞车使用时，必须有操作员在现场负责控制操作。
操作员必须经过培训，并符合国家和企业的相关要求。
在操作过程中，操作员要始终关注各个环节的安全情况，避免因疏忽或不当操作导致人员或设备受伤。
对于需要进行高空或深井作业的绞车使用，操作员需要具备特殊的技能和经验，并要在操作过程中佩戴适当的安全设备以确保自身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陕西彬长矿业集团煤化工分公司
文家坡煤矿主井
JD-40 绞车安装安全技术措施
编制人：翟伟华
施工单位：中煤五建31工程处文家坡项目部施工负责人：王兆文
编著日期：2012年9月7日
项目部施工作业规程（安全技术措施）审批记录表
40KW绞车安装安全技术措施
一、概述
陕西彬长集团文家坡煤矿上仓斜巷由我项目部51队施工，为了保
证正常提升运输，需在上仓斜巷上变坡点绞车硐室安装一台40KW绞车，为保证绞车的安装的安全，特编制本安全技术措施。
二、施工步骤
（一）、设备的装车
1、设备装车前必须认真检查绞车的完好状况，不完好的绞车不得装车。
2、绞车装在大平板车上必须固定牢固，大平板车必须完好。
3、装车后的绞车不得超高、超宽。
4、以上各条经安全确认后，绞车方可装车入井。
（二八设备运输及安装要进行安全确认，包括以下内容
1、班队长对施工地点顶板及后路巷道支护等情况进行检查，如果
施工地点、后路巷道存在安全隐患，必须及时整改；确保施工点及后路的巷道支护完好，瓦斯不超限。
2、所有的工具、拴拉起吊用具和生根点要安全可靠，并确保有足
够的安全系数。
3、绞车运行时要对所使用绞车、安全设施及信号进行确认。
4、起拉吊卸时，要对起吊用具、起吊点的稳固，重心的位置进行全面确认。
5、要对运输过程中的巷道及轨道进行确认，确保巷道不影响设备运输，轨道铺设质量符合要求。
三、绞车的安装及使用
1、首先，由测量放线确定绞车的安装位置，使绞车滚筒中心线与
上仓斜巷内铺设的轨道中心线相对应，然后开始挖绞车基础。
2、绞车基础必须使用C40砼浇灌，基础面高于轨面100mm。
3、施工前要在需安装绞车的上方顶板上打设2根起吊锚杆进行加
固处理，每根锚杆拉力不小于50KN，用于起吊绞车，严禁在支护锚杆（索）上起吊重物。
4、绞车安装地点必须满足设备安装、方便检修、便于操作的地方，距巷帮不小于800mm,该绞车滚筒垂直面向轨道。
5、绞车固定：固定方式采用混凝土浇灌基础生根地脚螺栓固定，
地脚螺栓的要求：数量4根，规格为M24 X900，基础为：2000 mm
xi500mm X1000mm（长x宽x深），固定螺栓要紧固、牢固可靠。
6、绞车必须安装保险绳（其破断拉力总和应不小于绞车主绳破断
拉力的3倍），生根地锚打在岩石地板上，深度不小于2000mm，保
险绳用不少于6副卡子固定，固定要牢靠，并定期检修检查。
7、绞车制动闸的闸带必须完整无断裂，磨损余厚不得小于4mm , 闸轮磨损不得大于2mm，表面光洁平滑，无明显沟痕，无油物。
各部件螺栓、销、轴、拉杆螺栓及螺帽、限位螺栓等完整齐全，无弯曲变
形。
8、钢丝绳要求无弯折、硬伤、无打结、无严重锈蚀，断丝不超限，在滚筒上钢丝绳固定要牢固，钢丝绳在滚筒上的固定不少于2副卡子, 且有防松垫圈，在滚筒上的绳绕应整齐，无严重咬绳、爬绳现象、缠绕绳长不得超过规定容绳量，绳径符合要求，松绳至终点，滚筒上余绳不得少于5圈，并连接牢固，有可靠的护绳板。
9、勾头必须用不少于6道的卡子卡紧，保险绳用不少于3道卡子
卡紧，绳鼻内有护绳皮，保险绳长度要和挂车数量相适应，不宜过长，而且要挂在最后一辆车的车尾上，勾头及保险绳必须班班检查，发现卡子松动，必须紧固好后方可使用绞车。
四、安全设施
1、在巷道巷内安装地滚子，禁止出现磨绳现象，根据物料运输的实际情况，增加地滚子。
2、绞车安装地点应挂有司机岗位责任制、绞车管理牌板和安全确认本等，绞车实行上锁管理，操作按钮固定在司机操作的地方，司机上岗前要进行安全确认。
3、绞车信号具有声光报警、通话功能、设施要齐全、灵敏可靠，严禁采用晃灯、喊话等方式代替信号。
4、绞车必须带电运行，严禁超载运行，制动装置灵敏可靠。
5、矿车与钩头之间的连接必须使用符合标准不能自动脱落的连接装置和销子，严禁使用其它异物代替。
6、严格执行“行人不行车，行车不行人”的规定，开车红灯亮, 停车红等灭。
7、巷道内，必须设置红灯（声光信号），执行行车不行人制度, 并悬挂“行车不行人制度”牌版。
红灯（声光）信号除在上下边坡点处各设一组外，要求达到人员在斜巷的任何地点，都能至少看到一组红灯（信号）。
8、巷道内必须设置“一坡三挡”装置。
挡车装置应牢固可靠，使
用灵活，并符合有关要求。
五、安全注意事项：
1、进行设备安装时，必须设有施工负责人和安全负责人，明确责任，具体到人。
2、所有施工人员必须熟悉措施，佩戴好工具及个人劳保用品，施工中听从施工负责人和安全负责人统一安排。
3、所有施工人员，上班前严禁喝酒；工作时要精力集中。
4、施工前班队长对施工现场进行确认，确认后方可进入施工现场, 以确保施工人员的安全。
5、卸车前必须把平板车两头用道木成“ +”字摆放，将车掩实，防止卸大件时车辆移动。
6、起吊绞车前，必须认真检查起吊点；保证支护完好，起吊点牢固，认真检查起吊索具（起吊链、绳套和手拉葫芦必须完好，无伤痕和锈蚀现象）保证起吊工具的安全使用。
7、使用手拉葫芦起吊重物时，首先应检查起吊点的强度和稳定性。
8、起吊或下落物件时，要慢速控制拉链，以防大链打滑，工件突
然下落，起吊重物须悬空停留时，要将小链牢固栓在大链上。
9、起吊绞车时，为防起吊时坠地，绞车下面要放道木，起吊时，操作人员站在拉子的斜下方，保证拉子和绞车掉下来后不能砸着人；其余人员站在安全地点，并看好退路，工作时，留专人观察顶板及起吊点牢固情况，发现问题及时撤人。
10、起吊时，人员必须远离重物2m以上，起吊时重心掌握好, 尽量
不要斜拉，如果确实需要斜拉时，受力方向及旋转方向不要站人，防止重物起吊后突然晃动或掉下来伤人。
11、起吊设备时，起吊大链断裂甩出方向以及起吊设备掉落和翻
倒、滑行的方向不能有人作业。
14、严格区队跟班制度，安装期间区队跟班人员必须是队长以上有现场工作经验的管理人员。
15、禁止违章指挥和违章作业。
19、其它未及之处，严格按照《煤矿安全规程》。
绞车及钢丝绳的校验
一、计算公式：
Fmax二(m+m 0) ( ^1 cosA+sinA)g+P 7L ( ^cosA+sinA)g=
( 1948+4896 ) * ( 0.02*cos17+si n17 ) *10+121.8*0.758*(0.3*cos17+si n17)*10=21819.3N
若P=29.4>Fmax=21.82 绞车合格
其中P——绞车最大牵引力，P=29.4KN
Q破--- 钢丝绳最大破断拉力
Fmax —提升静物最大拉力
m ――提升物体重量，m =2 X1.7 X1600 X0.9=4896 kg m 0
-------- 矿车重量，m o=2 X974=1948 kk
L——钢丝绳长度，L= 75.8m ,
A ――巷道坡度，A=17 °
p/——钢丝绳单位长度质量121.8kg/100m
山――矿车与钢丝绳摩擦系数0.01〜0.02
吃——钢丝绳与底板和托棍间的摩擦系数0.25〜0.4
二、绞车及钢丝绳的校验
斜巷长度为75.8m，拉车坡度最大17°计算。
标准配绳直径18.5mm，绳的抗拉强度1700Mpa，破断拉力为219KN，钢丝绳参
考质量121.8kg/100m ，对绞车及钢丝绳进行校验。
Fmax= ( m+m0 ) ( ^1cosA+s in A)g+P Lk( 0osA+sinA)g=21819.3N
M=Q 破/Fmax=219/21.82 =10 >6.5 钢丝绳合格
综上所述：选用JD-40型绞车，标准配绳直径18.5mm 钢丝绳.。
