发动机型号编制规则
柴油发电机组型号编制规则2011-05
江西泰豪电源技术有限公司企业标准Q/TH-DY-JG.02-2-39-2011柴油发电机组机组型号编制规则2011-04发布 2011-05实施江西泰豪电源技术有限公司发布柴油发电机组型号编制规则Q/TH-DY-JG.02-2-39-2011 1 范围本标准规定了柴油发电机组型号的编写方法。
适用于本公司柴油发动机拖动的固定式发电机组、静音电源、车载电源、拖车电源。
2型号命名原则产品型号是便于设计、制造、销售等部门进行业务上联系和为了简化技术文件中产品规格、型式等叙述而引入的一种代号，应遵循以下原则：2.1产品型号应力求简明。
2.2产品的全型号，必须代表一种特定的产品，不应发生混淆与重复。
2.3产品的型号由大写字母及阿拉伯数字组成。
3柴油发电机组型号的命名柴油发电机组全型号由企业代号、机组使用特征代号、发动机品牌代号、机组功率或容量、机组使用工况、发电机品牌代号、机组功能代号、控制器型号代号、机组频率代号、机组电压代号、机组主要附件代号、电机主要附件代号及设计序列代号十三部分组成，全代号示例：TH L P 500 P T - A C1 05 22 - 0 0 1设计序列代号电机主要附件代号机组电压代号控制器型号代号机组功能代号发电机品牌代号4柴油发电机组型号中代号的含义4.1 企业代号TH为泰豪企业代号。
4.2 机组使用特征代号按机组的功能特征划分，其代号含义见表1表1功能代号含义4.3 发动机品牌代号按发动机品牌划分，其代号含义见表2表2发动机品牌代号含义4.4 机组功率或容量机组功率用其实际功率表示，单位为千瓦（KW）；或者用其实际容量表示，单位为千伏安（KVA）。
4.5 机组使用工况P (Prime)：主用功率； S (Standby)：备用功率；KP: 主用容量； KS：备用容量；4.6 发电机品牌代号按发电机品牌划分，其代号含义见表3表3发电机品牌代号含义4.7 机组功能代号按机组控制功能划分，其代号含义见表4表4机组功能代号含义4.8 控制器型号代号按控制器品牌及型号划分，其代号含义见表5表5机组控制器代号含义4.9 机组频率代号按机组频率划分，其代号含义见表6表6机组频率代号含义4.10机组电压代号机组电压代号及其含义见表7表7 机组电压代号及其含义4.11 机组主要附件代号机组主要附件代号及其含义见表8表8 机组主要附件代号及其含义4.12电机主要附件代号电机主要附件代号及其含义见表9表9 电机主要附件代号及其含义4.13 设计序列号该型号机组第一次设计的作为基本型，如在第一次的基础上进行了发电机、控制屏或底盘、结构等方面的变形设计，第一次更改设计标1，第二次更改设计标2，……依次类推。
汽车发动机构造与维修
项目一 发动机构造与维修基础知识
三、发动机的性能指标
发动机的性能指标包括指示性能指标、有效性能指标、标定性能指标。
（1）指示性能指标
指示性能指标是指以可燃混合气（工质）对活塞做功为基础建立的指标， 常用指示功和指示热效率表示，是用以评定发动机工作循环优劣的指标。
① 指示功Wi。 ② 循环热效率ηi。 热能转换的百分率称为发动机实际循环的热效率或指示热效率，即
式中：GT——发动机单位时间内的实际耗油量，kg/h； Pe——发动机的有效功率，kW。
项目一 发动机构造与维修基础知识
发动机燃油消耗率越低，经济性越好。汽油发动机和柴油发动机特性曲 线如图所示。
（a）汽油发动机特性曲线
（b）柴油发动机特性曲线
项目一 发动机构造与维修基础知识
（3）标定性能指标
发动机铭牌上标示的有效功率、有效转矩、有效燃油消耗率等性能指 标即为标定指标。铭牌上所给出的有效功率和有效转矩都是最大值，有效 燃油消耗率则为最小值。
在标定发动机的有效功率时，考虑到发动机运用场合，通常给出两种 或两种以上的标定功率，如15 min功率、1 h功率、12 h功率及24 h功率 等，分别表示发动机连续工作15 min、1 h、12 h和24 h允许发动机发出 的最大功率。
例如：现代化油器式发动机压缩比一般为8～11(轿车有的 达10以上)。柴油机压缩比一般为为16～22。
项目一 发动机构造与维修基础知识
发动机排量
多缸发动机各汽缸工作容积的总和，称为发动机排量 ，用表 示VL 。
VL= V h × i
Vh－汽缸工作容积 （汽缸排量） i － 汽缸数目
工作循环
对于往复活塞式发动机，每进行一次能量转换，均要经过进 气、压缩、作功、排气四个过程。这种周而复始的连续过程， 称为发动机的一个工作循环。
3汽车整车生产型号编码规则

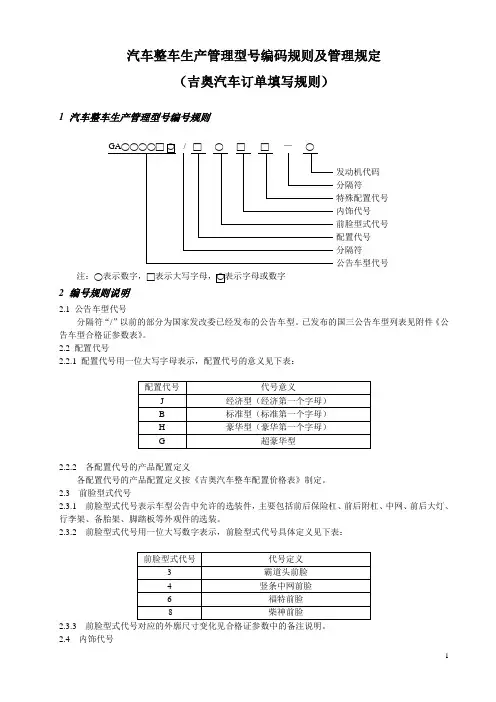

汽车整车生产管理型号编码规则及管理规定（吉奥汽车订单填写规则）1 汽车整车生产管理型号编号规则发动机代码分隔符特殊配置代号内饰代号前脸型式代号配置代号分隔符公告车型代号注： 表示数字，✐2 编号规则说明2.1 公告车型代号分隔符“/”以前的部分为国家发改委已经发布的公告车型。
已发布的国三公告车型列表见附件《公告车型合格证参数表》。
2.2 配置代号2.2.1 配置代号用一位大写字母表示，配置代号的意义见下表：2.2.2 各配置代号的产品配置定义各配置代号的产品配置定义按《吉奥汽车整车配置价格表》制定。
2.3 前脸型式代号2.3.1 前脸型式代号表示车型公告中允许的选装件，主要包括前后保险杠、前后附杠、中网、前后大灯、行李架、备胎架、脚踏板等外观件的选装。
2.3.2 前脸型式代号用一位大写数字表示，前脸型式代号具体定义见下表：2.3.3 前脸型式代号对应的外廓尺寸变化见合格证参数中的备注说明。
2.4 内饰代号内饰代号表示内饰变化的类别，包括颜色和款式的变化。
用一位大写字母表示，具体定义见下表：2.5 特殊配置代号特殊配置代号表示第2.2条规定以外的或公告车型没有涵盖的需要特殊说明的配置，无特殊配置要求的特殊配置代号可以不填。
用一位或两位大写字母表示，两位大写字母表示两种特殊配置的叠加，特殊配置代号定义见下表：2.6 发动机代码发动机代码前用分隔符“—”隔开，发动机代码用一位数字或两位数字表示，具体定义见下表：3 编号规则在订单管理过程中的使用要求3.1 制单管理各经销商在制定订单时，根据产品配置定义，按第本规定1条要求编制订单，车辆订购数量一般为7辆或7辆的倍数。
如经销售在公司有单台订单车辆未及时运走，制定新订单时应考虑凑成整挂车辆发走。
订单确定后向公司销售系统下达网上订单，除特殊情况外一般不受理手工订单。
3.2 订单管理销售内勤负责对经销商订单的产品配置进行核定，若有异议，需与销售内勤及时沟通，并及时调整，订单一经审核并转车间生产后不能更改。
第二章 第六节 发动机名称与型号编制规则.
第六节 发动机名称与型号编制规则
新能源汽车技术教学资源库
第六节 发动机名称与型号编制规则
PQ46: MAGOTAN3.2FSI
发动机代码 形式 排量 [cm3] 缸径 [mm] 冲程 [mm] V-角度 每缸气门数 压缩比 最大功率 最大扭矩 发动机管理系统 燃油 尾气处理 排放标准 AXZ
新能源汽车技术教学资源库
新能源汽车技术教学资源库
《汽车构造》
第二章 发动机基础
第二章 发动机基础
主要内容
新能源汽车技术教学资源库
第一节 发动机定义 第二节 发动机分类 第三节 发动机常用术语 第四节 发动机总体结构
第五节 发动机工作原理
第六节 发动机名称与型号编制规则
第六节 发动机名称与型号编制规则
本节结束
谢谢聆听
9
6 缸 VR 发动机 3189 cm3 86.0 mm 90.9 mm 10.6° 4 12.0 184 kW at 6250 rpm 330 Nm at 2750 - 3750 rpm Motronic MED RON 95 带氧传感器的三元催化转换器 EU4
新能源汽车技术教学资源库 新能源汽车技术教学资源库
新能源汽车技术教学资源库
第六节 发动机名称与型号编制规则
新能源汽车技术教学资源库
第六节 发动机名称与型号编制规则
型号编制举例 (1) 汽油机
新能源汽车技术教学资源库
1E65F： 表示单缸，二行程，缸径65mm，风冷通用型 4100Q： 表示四缸，四行程，缸径100mm，水冷车用 4100Q-4： 表示四缸，四行程，缸径100mm，水冷车用，第四种变型产品 CA6102： 表示六缸，四行程，缸径102mm，水冷通用型，CA表示系列符号 8V100： 表示八缸，四行程、缸径100mm，V型，水冷通用型 TJ376Q： 表示三缸，四行程，缸径76mm，水冷车用，TJ表示系列符号 CA488： 表示四缸，四行程，缸径88mm，水冷通用型，CA表示系列符号
发动机编号规则
发动机编号规则为了便于内燃机的生产管理和使用，国家标准(GB725－82)《内燃机产品名称和型号编制规则》中对内燃机的名称和型号作了统一规定。
内燃机的名称和型号内燃机名称均按所使用的主要燃料命名，例如汽油机、柴油机、煤气机等。
内燃机型号由阿拉伯数字和汉语拼音字母组成。
内燃机型号由以下四部分组成：．首部：为产品系列符号和换代标志符号，由制造厂根据需要自选相应字母表示，但需主管部门核准。
．中部：由缸数符号、冲程符号、气缸排列形式符号和缸径符号等组成。
后部：结构特征和用途特征符号，以字母表示。
．尾部：区分符号。
同一系列产品因改进等原因需要区分时，由制造厂选用适当符号表示。
内燃机型号的排列顺序及符号所代表的意义规定如下：型号编制举例（１）汽油机1E65F：表示单缸，二行程，缸径65mm，风冷通用型4100Q：表示四缸，四行程，缸径100mm，水冷车用4100Q-4：表示四缸，四行程，缸径100mm，水冷车用，第四种变型产品CA6102：表示六缸，四行程，缸径102mm，水冷通用型，CA表示系列符号8V100：表示八缸，四行程、缸径100mm，V型，水冷通用型TJ376Q：表示三缸，四行程，缸径76mm，水冷车用，TJ表示系列符号CA488：表示四缸，四行程，缸径88mm，水冷通用型，CA表示系列符号（２）柴油机195：表示单缸，四行程，缸径95mm，水冷通用型165F：表示单缸，四行程，缸径65mm，风冷通用型495Q：表示四缸，四行程，缸径95mm，水冷车用6135Q：表示六缸，四行程，缸径135mm，水冷车用X4105：表示四缸，四行程，缸径105mm，水冷通用型，X表示系列代号。
全柴发动机编号规则
1、全柴自吸、增压、增压中冷型柴油发动机编号规则
发动机机型
汽缸直径
汽缸数
产品系列号
产品系列号： N- N系柴油机
QC- QC系列柴油机
汽缸数：1-1气缸；2-2气缸
汽缸直径：85-85mm缸径，90-90mm缸径；
发动机机型：Q-汽车用
ZQ-增压柴油机
ZLQ-增压中冷
产品型号编制示例：
N485ZLQ：N系列，4缸，85mm缸径，增压中冷柴油机；QC480ZLQ：QC系列，4缸，80mm缸径, 增压中冷柴油机；
2、全柴国Ⅲ型柴油发动机编号规则
发动机排放实现方式
发动机排量
：柴油机
发动机汽缸数
发动机排放实现方式：无字母-单体泵
E-高压共轨
F-电控VE泵
发动机排量：排量
产品型号编制示例：
4D22F表示4缸，排量，电控VE泵型国Ⅲ柴油发动机。
内燃机产品名称和型号编制规则
(2)R175——表示单缸，四冲程，缸径75mm、水冷， 通用型(这里取R表示175的换代标志符号 ) 汽油机：
(1)1E65F——表示单缸、二冲程、缸径65mm、风 冷、通用型
(2)4100Q——表示四缸、四冲程、缸径100mm、 水冷、车用
Hale Waihona Puke 第五节 内燃机产品名称和型号编制规则
3.内燃机型号由下列四部分组成： (1)首部：为产品系列符号和(或)换代标志符 号，由制造厂根据需要自选相应字母表示，但需 主管部或由部主管标准化机构核准。
(2)中部：由缸数符号、冲程符号、气缸排列 形式符号和缸径符号组成。
(3)后部：结构特征和用途特征符号，以字母 表示。 (4)尾部：区分符号。同一系列产品因改进等 原因需要区分时，由制造厂和适当符号表示。
第五节 内燃机产品名称和型号编制规则
GB725-82主要内容如下： 1.内燃机产品名称均按所采用的燃料命名， 例如柴油机、汽油机，煤气机，沼气机。双(多 种)燃料发动机等。 2.内燃机型号由阿拉伯数码和汉语拼音字 母组成。
第五节 内燃机产品名称和型号编制规则
型号编制示例： 柴油机： (1)165F——表示单缸，四冲程，缸径65mm，风冷。
全国发动机型号编制规则大全
潍柴发动机潍柴道依茨226B系列欧ⅡWD615系列欧ⅡWD618系列欧ⅡWD12系列欧ⅡWP4系列国ⅢWP6系列国ⅢWP10系列国ⅢWP12系列国Ⅲ/国IV注：WP10.240NE31WP10.240E32 ——潍柴EGR 发动机的型号编制规则。
E3代表国Ⅲ（欧Ⅱ）N代表减速增矩1代表外置式EGR 2代表内置式EGR。
EGR其余编号与其他编号相同附件：马力部分的机型编号，可以统一说成机型编号，需要解释的是：有些编号数字直接代表马力。
有些机型编号数字与代表马力的大小不一致。
不一致时在这个表里统一说成编号，一致时统一说成了马力。
希望大家注意重汽发动机WD415系列欧Ⅱ、WD615系列欧Ⅱ/欧ⅢWT615系列欧ⅢD10系列、D12系列注：附件：马力部分的机型编号，可以统一说成机型编号，需要解释的是：有些编号数字直接代表马力。
有些机型编号数字与代表马力的大小不一致。
不一致时在这个表里统一说成编号，一致时统一说成了马力。
希望大家注意东风康明斯发动机B系列（车用发动机、船用发动机、发电机组用发动机、工程机用发动机）欧二C 系列（车用发动机、船用发动机、发电机组用发动机、工程机械用发动机）欧二系列(车用发动机、发电机组用发动机)欧二IS B e 系列（车用发动机、工程机械用发动机）欧三D e 系列（车用发动机）欧三IS L e 系列（车用发动机）欧三天然气B 系列（车用发动机）西安康明斯发动机西安康明斯欧IIISM440E20、ISM11E4 308、ISME385 30解释：欧二、欧三、欧四编号字母或数字次序不同，但所表含义一样重庆康明斯发动机N系列K系列M系列上柴发动机6C系列6CL系列SC8DK 、SC9DK 、SC9DF注：F代表电控四气门玉柴发动机YC6A（国三、国二）、YC6G（国二）、YC6L（国三、国二）、YC6M（国三、国二）一汽锡柴发动机L系列、M系列、N系列、F 系列、X 系列、W系列110系列：按老的柴油机型号规则编制，分110和113两个系列品种珀金斯发动机四缸机（P135Ti）、六缸机（P160Ti）扬柴发动机扬柴云内发动机国三发动机四达发动机三、四达发动机型号编制规则1、产品型号的组成产品型号由阿拉伯数字和大写英文字母表示，其组成结构如下：功率代号系列代号缸数代号企业代号2、编号方法2.1 企业代号企业代号统一用江苏四达集团公司的标志“SD”表示。
