《爆炸危险环境电力装置设计规范》培训讲解材料资料29页PPT
《爆炸危险环境电力装置设计规范》GB50058授课内容(原文)
《爆炸危险环境电力装置设计规范》GB50058授课内容本规范修定的挔据：《爆炸和火灾危险环境电力装置设计规范》GB50058—92已实施二十多年，当时编制该规范主要依据国际电工委员会标准IEC79-10、美国石油学会APIRP500A及美国国家防火协会NFPA497标准，并参考了日本防爆指南。
近年来，国际标准IEC60079和IEC61241，美国标准APIRP505及NFPA497都已修订，并已发布施实，而且与国际标准IEC60079和IEC61241等同的国家标准GB3836、GB12476已完成修订。
为了适应市场的迫切需要并同国际技术接轨，必须将本标准进行修订。
根据最新版的国际标准IEC60079和IEC61241，以及最新的国家标准《爆炸性环境第一部分设备通用要求》GB3836.1-20101.2.3.4.5.6.种区域“7.8.9.10.11.12.678(（本标准中取消了原规范中不适用的蓄电池室环境。
蓄电池室的危险区域划分在实际工程中经常遇到，本标准在附录B中根据APIRP505的建议增加了相应的划分建议。
）总则中增加了下列条款：爆炸危险区域划分应由懂得生产工艺加工介质性能、设备和工艺性能的专业人员和安全、电气等工程技术人员共同商议完成。
二．爆炸性气体环境1．什么情况下进行爆炸性气体环境的电力装置设计符合下列条件之一就应进行爆炸性气体环境的电力装置设计：（1）在大气条件下，可燃气体与空气混合形成爆炸性气体混合物；(2)闪点低于或等于环境温度（此温度根据可燃物质所在地点的环境温度，环境温度可选用最热月平均最高温度，亦可利用采暖通风专业的“工作地带温度”或根据相似地区同类型的生产环境的实测数据加以确定。
除特殊情况外，一般可取45℃。
）的可燃液体的蒸气或薄雾与空气混合形成爆炸性气体混合物；(3)在物料操作温度高于可燃液体闪点（≥60℃）的情况下，当可燃液体有可能泄漏时，可燃液体的蒸气或薄雾与空气混合形成爆炸性气体混合物。
爆炸危险环境电力装置设计规范
电气线路的安装应遵循以下原则
• 线路应铺设整齐，避免交叉和打折 • 线路的接头应牢固，接触良好 • 线路应远离热源和易燃易爆物质
防护与隔离措施
防护与隔离措施是防止爆炸事故的重要手段
• 采用防护罩、隔板、防火墙等将电气设备与爆炸危险物质隔离 • 采用防爆墙体、防爆门窗等提高防护等级
安全管理制度与规程
安全管理制度与规程是保障爆炸危险环境电力装置 安全运行的重要依据
• 应制定完善的安全管理制度和规程 • 应明确安全管理责任，落实到人
安全管理制度与规程的实施应注意以下 几点
• 应定期对安全管理制度和规程进行检 查和修订 • 应加强安全管理制度和规程的宣传和 培训
安全培训与教育
安全培训与教 育是提高爆炸 危险环境电力 装置安全运行 水平的重要手
防爆电气设备的维护与管理
防爆电气设备 的维护与管理 是保障设备安 全运行的重要
环节
01
• 定期检查设备的运行状况， 及时发现和处理问题 • 定期对设备进行维护和保养， 提高设备的使用寿命
防爆电气设备 的维护与管理 应注意以下几
点
02
• 设备的维护应由专业人员负 责 • 设备的管理应建立完善的制 度和记录
爆炸危险环境电力装置设计规范
爆01炸危险环境电力装置设
计概述
爆炸危险环境的定义与分类
爆炸危险环境是指存在爆炸性物质或爆炸性气体混合物的环境
• 爆炸性物质：如炸药、火药、烟花爆竹等 • 爆炸性气体混合物：如甲烷、乙烷、氢气等
爆炸危险环境的分类
• 0区：连续出现或长时间存在爆炸性物质的环境 • 1区：在正常运行时可能出现爆炸性物质的环境 • 2区：在正常运行时不可能出现爆炸性物质，但在异常情况下可能产生爆炸性物质的环境
(完整word版)爆炸危险环境电力装置设计规范1
《爆炸危险环境电力装置设计规范》GB50058授课内容本规范修定的挔据：《爆炸和火灾危险环境电力装置设计规范》GB50058—92 已实施二十多年，当时编制该规范主要依据国际电工委员会标准IEC79-10、美国石油学会APIRP500A及美国国家防火协会NFPA497标准，并参考了日本防爆指南。
近年来，国际标准IEC60079 和IEC61241，美国标准API RP505及NFPA497都已修订，并已发布施实，而且与国际标准IEC60079 和IEC61241等同的国家标准GB3836、GB12476已完成修订正在报批。
为了适应市场的迫切需要并同国际技术接轨，必须将本标准进行修订。
根据最新版的国际标准IEC60079 和IEC61241，以及最新的国家标准《爆炸性环境第一部分设备通用要求》GB3836.1-2010 及《可燃性粉尘环境用电气设备》GB12476的相关规定，在此基础上对原规范《爆炸和火灾危险环境电力装置设计规范》GB50058—92 进行了增补和修订.本规范与GB50058-92 相比,有以下改变：1.规范名称的修订,即将《爆炸和火灾危险环境电力装置设计规范》改为《爆炸危险环境电力装置设计规范》；2.将《名词解释》改为《术语》,做了部分修订并放入正文；3.将原第四章《火灾危险环境》删除；4.将例图从原规范正文中删除,改为附录并增加了部分内容；5.增加了增安型设备在1 区中使用的规定；6.爆炸性粉尘危险场所的划分有由原来的两种区域“10 区、11 区”改为三种区域“20 区、21 区、22 区”；7.增加了爆炸性粉尘的分组：IIIA、IIIB 和IIIC 组；8.将原规范正文中“爆炸性气体环境的电力装置”和“爆炸性粉尘环境的电力装置”合并为第5 章“爆炸性环境的电力装置”；9.增加了设备保护级别（EPL）的概念；10.增加了光辐射式设备和传输系统防爆结构类型；11.将原规范正文中易燃气体、易燃液体改为可燃气体、可燃液体；12.将原规范正文中第一级释放源、第二级释放源改为一级释放源、二级释放源。

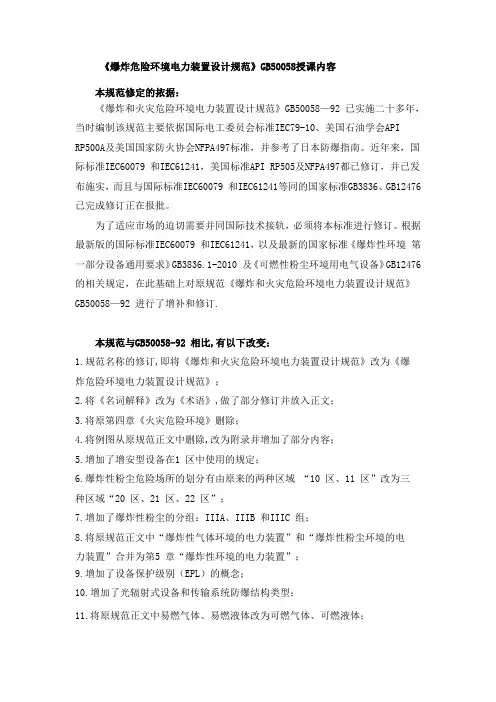

爆炸危险环境电力装置设计规范GB50058-2014
《爆炸危险环境电力装置设计规范》GB50058授课内容本规范修定的挔据：《爆炸和火灾危险环境电力装置设计规范》GB50058—92已实施二十多年，当时编制该规范主要依据国际电工委员会标准IEC79-10、美国石油学会APIRP500A及美国国家防火协会NFPA497标准，并参考了日本防爆指南。
近年来，国际标准IEC60079和IEC61241，美国标准API RP505及NFPA497都已修订，并已发布施实，而且与国际标准IEC60079和IEC61241等同的国家标准GB3836、GB12476已完成修订正在报批。
为了适应市场的迫切需要并同国际技术接轨，必须将本标准进行修订。
根据最新版的国际标准IEC60079和IEC61241，以及最新的国家标准《爆炸性环境第一部分设备通用要求》GB3836.1-2010及《可燃性粉尘环境用电气设备》GB12476的相关规定，在此基础上对原规范《爆炸和火灾危险环境电力装置设计规范》GB50058—92进行了增补和修订.本规范与GB50058-92相比,有以下改变：1.规范名称的修订,即将《爆炸和火灾危险环境电力装置设计规范》改为《爆炸危险环境电力装置设计规范》；2.将《名词解释》改为《术语》,做了部分修订并放入正文；3.将原第四章《火灾危险环境》删除；4.将例图从原规范正文中删除,改为附录并增加了部分内容；5.增加了增安型设备在1区中使用的规定；6.爆炸性粉尘危险场所的划分有由原来的两种区域“10区、11区”改为三种区域“20区、21区、22区”；7.增加了爆炸性粉尘的分组：IIIA、IIIB和IIIC组；8.将原规范正文中“爆炸性气体环境的电力装置”和“爆炸性粉尘环境的电力装置”合并为第5章“爆炸性环境的电力装置”；9.增加了设备保护级别（EPL）的概念；10.增加了光辐射式设备和传输系统防爆结构类型；11.将原规范正文中易燃气体、易燃液体改为可燃气体、可燃液体；12.将原规范正文中第一级释放源、第二级释放源改为一级释放源、二级释放源。
《爆炸危险环境电力装置设计规范》培训讲解材料资料共29页
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
《爆炸危险环境电力装置设计规范》 培训讲解材料资料
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。

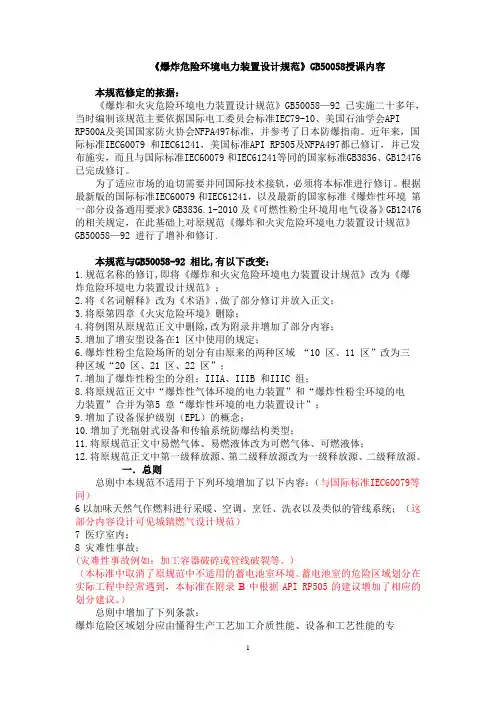

《爆炸危险环境电力装置设计规范》GB50058授课内容(原文)
《爆炸危险环境电力装置设计规范》GB50058授课内容本规范修定的挔据：《爆炸和火灾危险环境电力装置设计规范》GB50058—92 已实施二十多年，当时编制该规范主要依据国际电工委员会标准IEC79-10、美国石油学会APIRP500A及美国国家防火协会NFPA497标准，并参考了日本防爆指南。
近年来，国际标准IEC60079 和IEC61241，美国标准API RP505及NFPA497都已修订，并已发布施实，而且与国际标准IEC60079 和IEC61241等同的国家标准GB3836、GB12476已完成修订。
为了适应市场的迫切需要并同国际技术接轨，必须将本标准进行修订。
根据最新版的国际标准IEC60079 和IEC61241，以及最新的国家标准《爆炸性环境第一部分设备通用要求》GB3836.1-2010 及《可燃性粉尘环境用电气设备》GB12476的相关规定，在此基础上对原规范《爆炸和火灾危险环境电力装置设计规范》GB50058—92 进行了增补和修订.本规范与GB50058-92 相比,有以下改变：1.规范名称的修订,即将《爆炸和火灾危险环境电力装置设计规范》改为《爆炸危险环境电力装置设计规范》；2.将《名词解释》改为《术语》,做了部分修订并放入正文；3.将原第四章《火灾危险环境》删除；4.将例图从原规范正文中删除,改为附录并增加了部分内容；5.增加了增安型设备在1 区中使用的规定；6.爆炸性粉尘危险场所的划分有由原来的两种区域“10 区、11 区”改为三种区域“20 区、21 区、22 区”；7.增加了爆炸性粉尘的分组：IIIA、IIIB 和IIIC 组；8.将原规范正文中“爆炸性气体环境的电力装置”和“爆炸性粉尘环境的电力装置”合并为第5 章“爆炸性环境的电力装置设计”；9.增加了设备保护级别（EPL）的概念；10.增加了光辐射式设备和传输系统防爆结构类型；11.将原规范正文中易燃气体、易燃液体改为可燃气体、可燃液体；12.将原规范正文中第一级释放源、第二级释放源改为一级释放源、二级释放源。
《爆炸危险环境电力装置设计规范》培训讲解材料共29页文档
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
《爆炸危险环境电力装置设计规范》
培训讲解材料
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
爆炸危险环境电力装置设计规范
火花： 1、工作火花(开关、插销、敲击) 2、事故火花(短路、漏电、松动、接地、 断线、) 3、静电火花（纤维、摩擦、雷电、静电
接地）
照明灯具引燃源 40W白炽灯泡 55～60℃ 100W白炽灯泡 170～220℃ 200W白炽灯泡 190～290℃
注：200W的灯泡紧贴纸张时，十几分钟即可将纸张点燃。 400W高压汞灯 150～250℃ 1000W卤钨灯 500～800℃
电气火灾及爆炸的原因 所有防火防爆措施都是控制燃烧和爆炸的三个基本条件
A、爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。 （气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘 等。）
B、空气：(氧气) C、引火源：电火花、炽热表面（包括明火、电气火花、机械火花、静电火花、 高温、化学反应、光能等）。 防止爆炸发生的基本方法 避免形成爆炸性环境－理想的方法（很难实现） 排除、消除可能的点火源－－实际的方法 限制其中一个或几个要素，都可以达到防爆要求。如制造正压、爆炸气体浓度 监控、限制点燃源(主要手段)
三、爆炸性气体环境
2、爆炸性气体环境危险区域划分
3）释放源应按可燃物质的释放频繁程度和持续时间长短分为连续级释放源、 一级释放源、二级释放源，释放源风级应符合下列规定： （一）连续级释放源应为连续释放或预计长期释放的释放源。 下列情况可划为连续级释放源：
A、没有用惰性气体覆盖的固定顶盖贮罐中的可燃液体的表面；
相对密度小于0.8的气体或蒸气
二、术语
27、粉尘层的引燃温度 规定厚度的粉尘层在热表面上发生引燃的热表面的最低温度。
28、粉尘云的引燃温度 炉内空气中所含粉尘云发生点燃时炉子内壁的最低温度。
29、爆炸性环境 在大气条件下，气体、蒸汽、粉尘、薄雾、纤维或飞絮的形式与空气形成的
