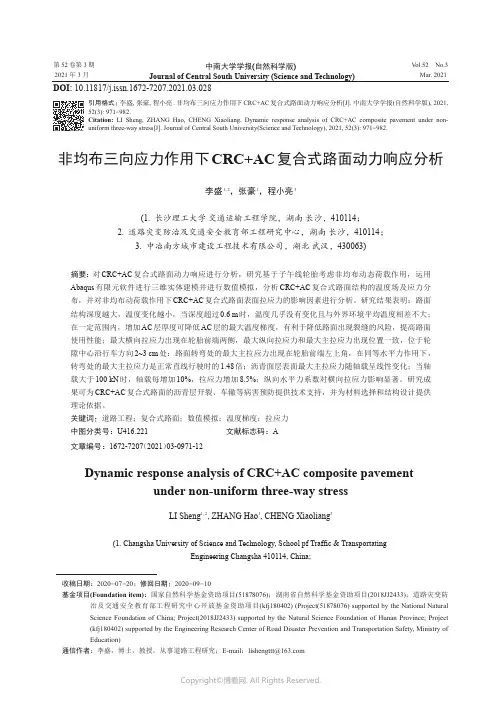

非均布三向应力作用下CRC+AC复合式路面动力响应分析

第52卷第3期2021年3月中南大学学报(自然科学版)Journal of Central South University (Science and Technology)V ol.52No.3Mar.2021非均布三向应力作用下CRC+AC 复合式路面动力响应分析李盛1,2，张豪1，程小亮3(1.长沙理工大学交通运输工程学院，湖南长沙，410114；2.道路灾变防治及交通安全教育部工程研究中心，湖南长沙，410114；3.中冶南方城市建设工程技术有限公司，湖北武汉，430063)摘要：对CRC+AC 复合式路面动力响应进行分析，研究基于子午线轮胎考虑非均布动态荷载作用，运用Abaqus 有限元软件进行三维实体建模并进行数值模拟，分析CRC+AC 复合式路面结构的温度场及应力分布，并对非均布动荷载作用下CRC+AC 复合式路面表面拉应力的影响因素进行分析。

研究结果表明：路面结构深度越大，温度变化越小，当深度超过0.6m 时，温度几乎没有变化且与外界环境平均温度相差不大；在一定范围内，增加AC 层厚度可降低AC 层的最大温度梯度，有利于降低路面出现裂缝的风险，提高路面使用性能；最大横向拉应力出现在轮胎前端两侧，最大纵向拉应力和最大主拉应力出现位置一致，位于轮隙中心沿行车方向2~3cm 处；路面转弯处的最大主拉应力出现在轮胎前端左上角，在同等水平力作用下，转弯处的最大主拉应力是正常直线行驶时的1.48倍；沥青面层表面最大主拉应力随轴载呈线性变化；当轴载大于100kN 时，轴载每增加10%，拉应力增加8.5%；纵向水平力系数对横向拉应力影响显著。

研究成果可为CRC+AC 复合式路面的沥青层开裂、车辙等病害预防提供技术支持，并为材料选择和结构设计提供理论依据。

关键词：道路工程；复合式路面；数值模拟；温度梯度；拉应力中图分类号：U416.221文献标志码：A文章编号：1672-7207（2021）03-0971-12Dynamic response analysis of CRC+AC composite pavementunder non-uniform three-way stressLI Sheng 1,2,ZHANG Hao 1,CHENG Xiaoliang 3(1.Changsha University of Science and Technology,School pf Traffic &TransportatingEngineering Changsha 410114,China;DOI:10.11817/j.issn.1672-7207.2021.03.028收稿日期：2020−07−20；修回日期：2020−09−10基金项目(Foundation item)：国家自然科学基金资助项目(51878076)；湖南省自然科学基金资助项目(2018JJ2433)；道路灾变防治及交通安全教育部工程研究中心开放基金资助项目(kfj180402)(Project(51878076)supported by the National Natural Science Foundation of China;Project(2018JJ2433)supported by the Natural Science Foundation of Hunan Province;Project (kfj180402)supported by the Engineering Research Center of Road Disaster Prevention and Transportation Safety,Ministry of Education)通信作者：李盛，博士，教授，从事道路工程研究；E-mail ：******************引用格式：李盛,张豪,程小亮.非均布三向应力作用下CRC+AC 复合式路面动力响应分析[J].中南大学学报(自然科学版),2021,52(3):971−982.Citation:LI Sheng,ZHANG Hao,CHENG Xiaoliang.Dynamic response analysis of CRC+AC composite pavement under non-uniform three-way stress[J].Journal of Central South University(Science and Technology),2021,52(3):971−982.第52卷中南大学学报(自然科学版)2.Engineering Research Center for Road Disaster Prevention and Traffic Safety,Ministry of Education,Changsha410114,China;3.MCC Southern City Construction Engineering Technology Co.Ltd.,Wuhan430063,China)Abstract:The dynamic response of CRC+AC composite pavement was analyzed,3D solid modeling and numerical simulation were conducted by using Abaqus finite element software based on radial tire to consider the function of non-uniform dynamic load,the temperature field and stress distribution of CRC+AC composite pavement structure were conducted,and the influencing factors of CRC+AC composite pavement surface tensile stress under non-uniform dynamic load were studied.The results show that the deeper the pavement structure,the smaller the temperature changes.When the depth exceeds0.6m,the temperature has almost no change and is not very different from the average temperature of outside environment.Within a certain range,increasing the thickness of the AC layer can reduce the maximum temperature gradient of the AC layer,and it is helpful to reducethe risk of cracks on the road surface and improve the performance of the road surface.The maximum lateral tensile stress occurs on both sides of the front end of the tire.The maximum longitudinal tensile stress and the maximum main tensile stress appear at the same position at the center of the wheel gap in the driving direction of 2—3cm.The maximum principal tensile stress at the corner of the road appears at the upper left corner of the front end of the tire.Under the same horizontal force,the maximum principal tensile stress at the corner is1.48 times of normal straight driving.The maximum principal tensile stress on the surface of the asphalt layer changes linearly with the axial load.When the axial load is more than100kN,the tensile stress increases by8.5%for every 10%increase in the axial load.The longitudinal horizontal force coefficient has a significant effect on the magnitude of the transverse tensile stress.The research results can provide technical support for the prevention of cracking and rutting of the asphalt layer of the CRC+AC composite pavement,and provide theoretical basis for material selection and structural design.Key words:road engineering;composite pavement;numerical simulation;temperature gradient;tensile stress连续配筋混凝土刚柔复合式路面(CRC+AC)是由高强度的刚性基层与柔性的沥青混凝土面层进行复合的一种路面结构，其中CRC(continuously reinforced concrete)层作为承重结构层，AC(asphalt concrete)层作为表面功能层，可以提高路面的行车舒适性，降低CRC层中的荷载及温度疲劳应力，减小雨水对基层和钢筋的损害。

高温重载下泡沫沥青冷再生路面响应分析

Vol. 37 No. 4

Jul. ,2021

第37卷第

4期

2021年7月

森林工程FOREST ENGINEERING

高温重载下泡沫沥青冷再生路面响应分析李宇1，孙雪强2，高建芳'，李秀君

“

(1 •上海理工大学环境与建筑学院，上海200093 ；2,嘉兴市秀洲区交通建设投资有限公司，浙江嘉兴314000

；

3.嘉兴市永宏建设工程有限公司，浙江嘉兴

314000)

摘要

：

为解决高温与重载作用下泡沫沥青冷再生路面易产生车辙病害等问题，了解再生混合料分别作为下面层与上基

层路面时的动力响应，设计一种高抗剪密实型泡沫沥青冷再生混合料(F-B),结合区域气候特点以及黏弹性理论，通过有限单元法获得了不同结构层的温度场与移动轴载下的应变变化，并与常规级配进行对比。结果表明：路面温度场具有明显的非

线性特征,可通过改进级配的方式提高材料的抗剪切性能；卸载后路面存在约

10%的残余应变，而采用黏弹性模型能够获得

路面的残余变形，更好地反映车辙的形成；泡沫沥青层层底纵向应变呈现正负交替特点，易引发路面疲劳损伤；低速重载下，

采用高抗剪密实型级配可以减少面层的最大剪应力，减少流动型车辙的产生

；

泡沫沥青作为下面层使用时，重载作用下路面

具有更好的抗竖向变形能力。关键词：泡沫沥青冷再生;有限元模拟;黏弹性;动力响应；高温重载

中图分类号:U416.26 文献标识码:A

文章编号：

1006

- 8023(2021)04 - 0117 - 09

Dynamic Response Analysis of Foamed Asphalt Cold Recycled Pavement under

High

Temperature and Heavy

Load

LI YU1, SUN Xueqiang2, GAO Jianfang3,

LI Xiujun1

(1. School of Environment and Architecture, University of Shanghai for Science and Technology, Shanghai 200093, China ； 2. Jiaxing Xiuzhou District Transportation Construction Investment Co. , Ltd. , Jiaxing 314000, China

高模量沥青混凝土路面力学响应数值分析李媛媛

高模量沥青混凝土路面力学响应数值分析李媛媛发布时间：2023-05-27T02:11:27.418Z 来源：《中国科技信息》2023年6期作者：李媛媛[导读] 随着交通量的不断增加、重载交通的形成，公路路面出现了一系列的病害问题。

与我国建筑传统使用的普通沥青混凝土相比，高模量沥青混凝土具有着许多优势，具有着更好的水稳定性，更好的抗车辙性能，良好的抗疲劳性能，提高结构抗永久变形能力。

重庆交通大学土木工程学院重庆 400074摘要：随着交通量的不断增加、重载交通的形成，公路路面出现了一系列的病害问题。

本文通过有限元方法对高模量的沥青混凝土路面结构的力学响应进行讨论，采用不同结构强度层位厚度设计的高模量的沥青混合材料对沥青路面结构及内部剪应力、路表面弯沉的力学响应。

结果试验表明，将高模量沥青混凝土材料直接设置在路面的中面层结构位置，能极大有效的降低高速公路路面结构层内部的剪应力，改善受力分布情况，有效延长了公路路面的使用寿命。

关键词：高模量沥青混凝土；力学响应；车辙；有限元方法1 HMAC路面的发展与其他传统沥青混凝土相比，高模量沥青混凝土具有其许多优势，如提高抗永久变形能力和增加路面疲劳寿命[3，4]。

高模量沥青混凝土于20世纪80年代起源于法国，旨在提高沥青基层的抗车辙性能和刚度。

一般认为有下面三种施工方法是可以获得很高模量沥青混凝土的最佳粘结剂，这下面三种施工方法是对获得高模量沥青混凝土有较高的刚度贡献也最大：使用低渗透、高软化点的硬级沥青粘结剂；使用聚合物改性剂；使用高模量剂。

然而，高模量沥青混凝土在较恶劣气候条件下的力学性能，尤其是低温性能，仍是研究人员十分关注的问题。

西班牙研究人员进行了高温反复加载轴向试验，发现高模量沥青混凝土的永久变形抗力与沥青等级、空隙率含量高度相关。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第23卷第1期长　沙　交　通　学　院　学　报Vol.23No.1

2007年3月JOURNALOFCHANGSHACOMMUNICATIONSUNIVERSITYMar.2007

文章编号:1000-9779(2007)01-0056-07

重载非均布荷载下沥青路面力学响应分析

谢　军1,2,郭忠印2(1.长沙理工大学公路工程学院,湖南长沙　410076;

2.同济大学教育部道路与交通工程重点实验室,上海　200092)

摘　要:选取不同的典型沥青路面结构,采用动态参数,进行了6个等级的非均布荷载作用下的8种路面结构有限元力学响应计算.结果表明:面层是沥青路面结构受力的最不利位置;

在双矩形荷载作用下,沥青层底水平横向拉应力和拉应变最大值位于单轮底部中心偏外的位置;路表轮隙中心的应力状态主要和沥青面层厚度和交通荷载有关,随荷载增大,路表应力最大值作用点主要在轮缘外缘附近位置出现;路表最大剪应力随基层类型和沥青层厚度的不同而不同,路表最大剪应力出现在双轮及双轮之间的范围.所得结论可为重载条件下沥青路面设计指标的提出提供理论依据.

关键词:重载;非均布;动态模量;力学响应中图分类号:U416.217 文献标识码:A

收稿日期:2006-11-14

作者简介:谢　军(1975-),男,长沙理工大学讲师,博士.

目前,在国内重载现象普遍存在.重载不仅表现为交通量的增大,更表现为运输车辆普遍超载、超限,

交通量大和汽车普遍超载是重载交通的主要特征[1].在重载交通条件下,沥青路面在使用过程中产生早期

破坏的现象日益严重,路面使用寿命大大缩短、使用性能衰减加快,严重影响了道路的使用功能和服务质量.在本研究中,针对不同沥青路面典型结构,考虑不同荷载作用条件,进行了路面结构力学响应分析,以了解重载条件下路面结构的应力、应变规律,并为重载条件下沥青路面设计指标提供理论依据.

1　沥青路面的典型结构选取在沥青路面修建过程中,由于土基条件、交通量、轴载及气候环境条件的不同,在各地区采用了不同的沥青路面结构,同时,根据具体实际情况,相应地制定了本地区的沥青路面典型结构.在不同地区的沥青路面典型结构中,考虑到结构层组合、结构层厚度等因素,选取其中8种典型路面结构进行力学计算分析(见表1).

表1　8种路面结构组合cm

路面结构沥青面层

基层沥青碎石级配碎石上基层6%水稳碎石透水性水稳碎石贫混凝土下基层5%水稳碎石底基层水稳粒料稳定土垫层

级配粒料4#106/24///24/20

24#10//20////40/

41#5//18///1820/

58#15//18//1820//

59#15///16/2020//

60#16////201620//

61#15/916//1616//

62#12//20//2020//

其余均为半刚性基层沥青路面结构.在半刚性基层中又包括单基层、双基层及双底基层等,且不同路面结构的沥青面层具有不同的厚度.被选取路面结构具有较好的代表性.

2　路面结构层典型材料参数由于路面结构实际上受到来自车辆、气候、人文等因素不断变化的影响,因此,其实际工作状态(包括力学模型、材料性质)与现行的静态力学体系存在着较大的差距.对于路面材料本身而言,由于路面材料大多是粘弹塑性的组合体,对时间因素的影响十分敏感.当荷载作用时间不同时,材料所表现出的力学性质是完全不一样的,同时,材料设计参数的选取对路面设计结果有着很大的影响.考虑到这些原因,在本研究中,采用动态参数进行典型路面结构力学计算分析,以反映实际路面的受力状况.同时,为使计算结果具有一定的代表性和可比性,不同路面结构的相同材料结构层参数取值及同一类材料参数取值都应一致.

2.1　沥青混合料动态模量由于沥青混合料是一种粘弹性材料,其力学性能与温度、荷载作用时间及材料本身性能有着密切的关系,根据AI研究结果,沥青混合料的动态模量平均值在4000MPa左右.而Shell研究结果表明:在高温或荷载长时间作用下,动态模量为1～100MPa;在低温或荷载短时间作用下,动态模量为100～5000

MPa.在温度为20℃、频率为5Hz条件下,英国推荐的动态模量设计值为3100MPa(密级配沥青碎石)或3500MPa(热碾沥青混凝土);在法国的设计中动态模量取值(温度30℃、频率10Hz)为:沥青混凝土为3000MPa,沥青碎石为4000MPa;黄仰贤[2]也推荐了沥青混合料的动态模量常用范围.

通过沥青混合料在动态荷载条件下的间接拉伸实验,在本研究中,研究了沥青混合料的动态模量,

得出了沥青混合料劈裂动态模量回归模型和推荐值[1].采用回归模型进行计算,得到动态模量大约为

3000MPa,这与国内外已有研究成果中动态模量推荐值接近.因此,取沥青混合料动态模量为3000MPa,沥青碎石动态模量的取值为2500MPa.2.2　其他材料动态模量在国外,采用的土基回弹模量大约为30～100MPa

[2,3]

,本研究中取土基回弹模量为50MPa.同时

为便于结构分析,不同路面结构的土基模量取值一致.对于级配碎石、砂砾等未处治粒料的回弹模量,级配碎石和砂砾模量的取值分别为200,150MPa.

根据动态模量常用范围[2],取水泥稳定类基层和二灰稳定类基层的动态模量为6900MPa.王旭

东[4]认为:水泥剂量为6%的水泥稳定类基层和水泥剂量为4%的水泥稳定类基层的动态模量值相差约1.1～1.8倍.考虑水泥剂量的差异,5%水泥剂量的水稳基层取值为6300MPa.而比较透水性水泥稳定碎石基层和常规水稳基层,后者更密实,强度更高,因而取透水性水泥稳定碎石基层动态模量为6000

MPa.同时,对于采用相同材料的底基层,考虑到材料配比、施工要求的差异,其动态模量比相应材料的基层模量低.结合国内外的研究成果,取水泥稳定碎石和二灰稳定碎石类底基层动态模量为5000MPa、二灰土类为3450MPa、石灰土类底基层为2000MPa.

3　路面力学计算模型3.1　荷载条件目前,在路面计算中,大多采用的是圆形均布荷载形式,但有关研究人员[5,6]认为:①路面和轮胎之间接地形状不完全是圆形,更大程度上表现为矩形,且随着荷载增大而益发趋向于矩形;②作用力分布也不是均匀的,随荷载的增加及胎压的不同发生很大的变化;③轮胎花纹形式的多样性也决定了接触应力的非均布特点.因此,路面和轮胎之间呈现出明显的非均布效应,圆形均布荷载的简化和路面实际情况有很大区别.

75　第1期谢　军,等:重载非均布荷载下沥青路面力学响应分析© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net 根据Groenendijk,RonaldBlab及相关人员[7～9]的研究结果,采用的荷载分布形式如图1所示,即仅考虑竖向接触应力,不考虑水平向接触应力,轮胎与路面为矩形接触形式.荷载分布在宽度方向上将接触面分为3个区域:两边20%宽度范围的边缘区和中间60%宽度范围的中心区.中心区与边缘区内竖向接触应力平均值的回归方程表达为:

qzc=a0+a1pi+a2pz;

qze=b0+b1pi+b2pz.

式中:qzc为中心区平均竖向压应力;qze为边缘区平均竖向压应力;pi为轮胎内压力;pz作用于轮胎的竖向荷载;ai,bi为回归系数.

对于计算代表车型,则采用现行沥青路面设计规范中[10]规定的标准车型,即黄河JN-150型汽车,

轮胎宽为26.3cm,双轮中心间距为34.6cm.考虑25,50,80,100,120,150kN6级荷载,可得具体轮载条件(见表2).由于轮胎实际宽度会随轴载不同而发生变化,因此,在本研究中,认为轮胎宽度不变,为定值.

表2　轮载及轮胎接地尺寸计算结果轮重/kN轮胎内压/MPa中心区轮压/MPa边缘区轮压/MPa矩形宽度/cm矩形长度/cm

250.70.470.5126.319.6500.750.600.6326.331.1800.90.810.7726.338.41001.00.940.8726.341.61201.11.080.9626.344.11501.21.261.1126.347.6

3.2　有限元模型在路面力学计算时,采用目前通用的ANSYS有限元程序、8节点六面体实体单元,在沥青层和基层之间设置接触单元,网格划分遵循上密下疏的原则.为保证计算结果的可靠性和准确性,模型的长度和宽度均取为6m,土基深度取为6m.

其中y为行车方向,x为路面横向方向,z为垂直于路面向上方向.模型边界条件假设为:底面没有z方向的位移,左、右两面没有x方向的位移,前、后两面没有y方向的位移,面层表面为自由面.按照现行规范[10]要求,各结构层之间视为完全连续.路面结构有限元模型如图2所示.

4　计算结果及分析4.1　联结层、基层及底基层层底水平横向应力、应变分析部分结构联结层、基层、底基层底面轮隙中心水平横向(垂直于行车方向)应力及应变结果见表3.

1)根据计算结果可以看出:24#为半刚性单基层结构,其基层、底基层底面轮隙中心均受拉应力和

拉应变的作用;41#为半刚性双底基层结构,其上底基层及下底基层底面轮隙中心均受拉应力、拉应变作用,其基层底面轮隙中心受压应力作用;58#,59#,60#和62#为半刚性双基层结构,其中58#,59#和62#结构的下基层、底基层底面轮隙中心受拉应力、拉应变的作用,但其上基层底面轮隙中心受到的是压应力的作用;因此,对于目前普遍采用的半刚性基层路面结构,各结构层底面轮隙中心主要承受拉应力和拉应变的作用,当超过路面材料抗拉强度后会引起结构层层底开裂,从而更易使路面发生早期破坏.
