CAD中怎样计算不规则图形面积
[不规则图形面积怎样用CAD算]不规则图形的面积计算
![[不规则图形面积怎样用CAD算]不规则图形的面积计算](https://img.taocdn.com/s3/m/d1ba979227284b73f3425086.png)
[不规则图形面积怎样用CAD算]不规则图形的
面积计算

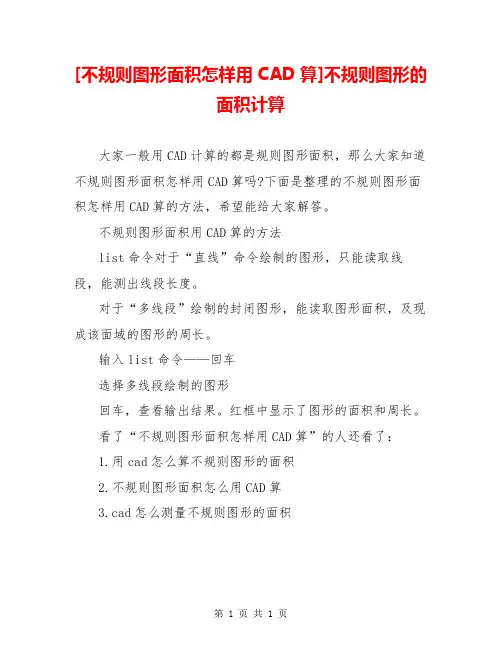

大家一般用CAD计算的都是规则图形面积，那么大家知道不规则图形面积怎样用CAD算吗?下面是整理的不规则图形面积怎样用CAD算的方法，希望能给大家解答。
不规则图形面积用CAD算的方法
list命令对于“直线”命令绘制的图形，只能读取线段，能测出线段长度。
对于“多线段”绘制的封闭图形，能读取图形面积，及现成该面域的图形的周长。
输入list命令——回车
选择多线段绘制的图形
回车，查看输出结果。
红框中显示了图形的面积和周长。
看了“不规则图形面积怎样用CAD算”的人还看了：
1.用cad怎么算不规则图形的面积
2.不规则图形面积怎么用CAD算
3.cad怎么测量不规则图形的面积
第 1 页共 1 页。
cad不规则图形面积怎样查询
cad不规则图形面积怎样查询

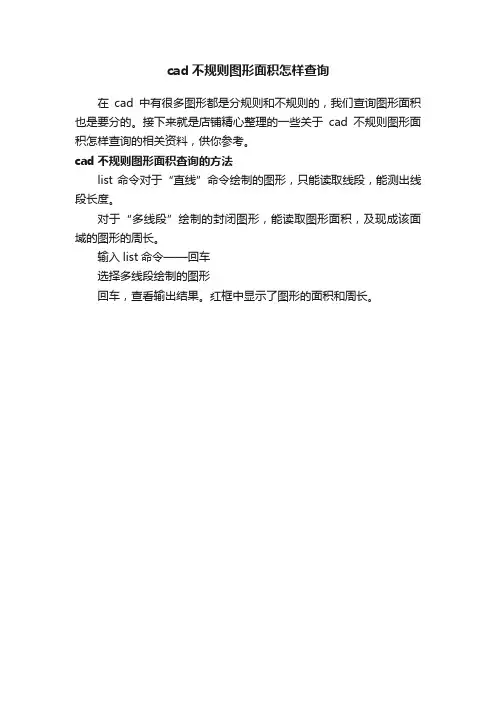

在cad中有很多图形都是分规则和不规则的，我们查询图形面积也是要分的。
接下来就是店铺精心整理的一些关于cad不规则图形面积怎样查询的相关资料，供你参考。
cad不规则图形面积查询的方法
list命令对于“直线”命令绘制的图形，只能读取线段，能测出线段长度。
对于“多线段”绘制的封闭图形，能读取图形面积，及现成该面域的图形的周长。
输入list命令——回车
选择多线段绘制的图形
回车，查看输出结果。
红框中显示了图形的面积和周长。
不规则图形的面积怎么算
不规则图形的面积怎么算

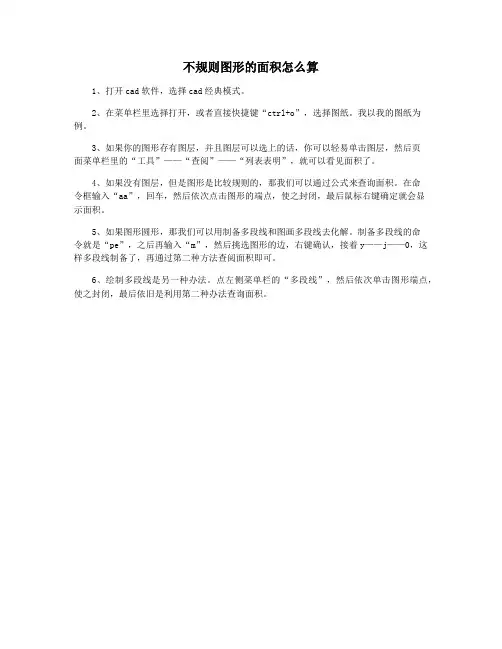

1、打开cad软件，选择cad经典模式。
2、在菜单栏里选择打开，或者直接快捷键“ctrl+o”，选择图纸。
我以我的图纸为例。
3、如果你的图形存有图层，并且图层可以选上的话，你可以轻易单击图层，然后页
面菜单栏里的“工具”——“查阅”——“列表表明”，就可以看见面积了。
4、如果没有图层，但是图形是比较规则的，那我们可以通过公式来查询面积。
在命
令框输入“aa”，回车，然后依次点击图形的端点，使之封闭，最后鼠标右键确定就会显
示面积。
5、如果图形圆形，那我们可以用制备多段线和图画多段线去化解。
制备多段线的命
令就是“pe”，之后再输入“m”，然后挑选图形的边，右键确认，接着y——j——0，这样多段线制备了，再通过第二种方法查阅面积即可。
6、绘制多段线是另一种办法。
点左侧菜单栏的“多段线”，然后依次单击图形端点，使之封闭，最后依旧是利用第二种办法查询面积。
不规则、复杂CAD图形快速计算面积方法概要
不规则、复杂 CAD 图形快速计算面积方法1. 简单图形。
如矩形、梯形、三角形、平行四边形、或是四边、五边形等。
只须执行命令 AREA , 在命令提示后, 打开捕捉功能, 依次选取矩形或梯形、三角形等图形各交点后回车, 或是点击鼠标右键, AutoCAD 将自动计算面积 (Area 、周长 (Perimeter , 并将结果列出。
2. 圆及多段线等组成的图形。
对于圆或其它多段线(Polyline 、样条线(Spline 组成的二维封闭图形。
执行命令 AREA ,在命令提示“ Sp ecify first corner point or[Object/Add/Subtract]:” 后, 选择 Object 选项, 根据提示选择要计算的图形, AutoCAD 将自动计算面积、周长。
3. 复杂图形。
对于由简单直线、圆弧组成的复杂封闭图形,不能直接执行 AREA 命令计算图形面积。
必须先使用 region 命令把要计算面积的图形创建为面域,然后再执行命令AREA ,在命令提示“指定第一角点或[O/A/S]:”后,命令行输入 o ,然后再根据提示选择刚刚建立的面域图形,面积、周长等将自动计算。
4、计算不规则图形面积 :1. 在绘图工具条上选择 " 面域 "2. 选中要计算面积的图形的所有边 (包括圆弧 . 回车 !!! 这时候可以看到要计算面积图形是一个整体了 ~3.area 命令 , 回车4.o 命令 , 回车5. 选中要计算面积的图形 . 回车 ~~~OK!!! 什么乱七八糟的图形都可以计算 . 我用 pedit 将外框线连起来,再 area 选o ,即可得面积!如果是闭合区域:可以用命令 li (LIST 然后选种闭合区域在弹出的窗口中会显示出面积、周长等详细信息!如不是闭合区域可以先用 bo 命令进行面域操作!。
cad如何计算不规则图形尺寸
cad如何计算不规则图形尺寸
推荐文章

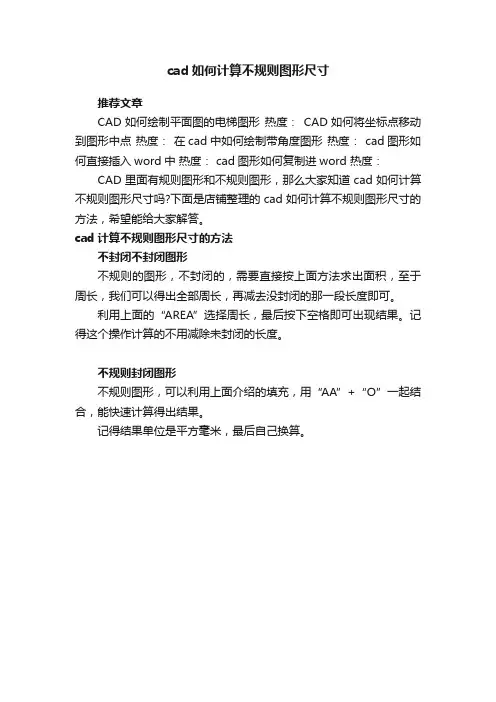

CAD如何绘制平面图的电梯图形热度：CAD如何将坐标点移动到图形中点热度：在cad中如何绘制带角度图形热度： cad图形如何直接插入word中热度： cad图形如何复制进word 热度：CAD里面有规则图形和不规则图形，那么大家知道cad如何计算不规则图形尺寸吗?下面是店铺整理的cad如何计算不规则图形尺寸的方法，希望能给大家解答。
cad计算不规则图形尺寸的方法
不封闭不封闭图形
不规则的图形，不封闭的，需要直接按上面方法求出面积，至于周长，我们可以得出全部周长，再减去没封闭的那一段长度即可。
利用上面的“AREA”选择周长，最后按下空格即可出现结果。
记得这个操作计算的不用减除未封闭的长度。
不规则封闭图形
不规则图形，可以利用上面介绍的填充，用“AA”+“O”一起结合，能快速计算得出结果。
记得结果单位是平方毫米，最后自己换算。
CAD怎样测量不规则的图形面积
CAD怎样测量不规则的图形面积

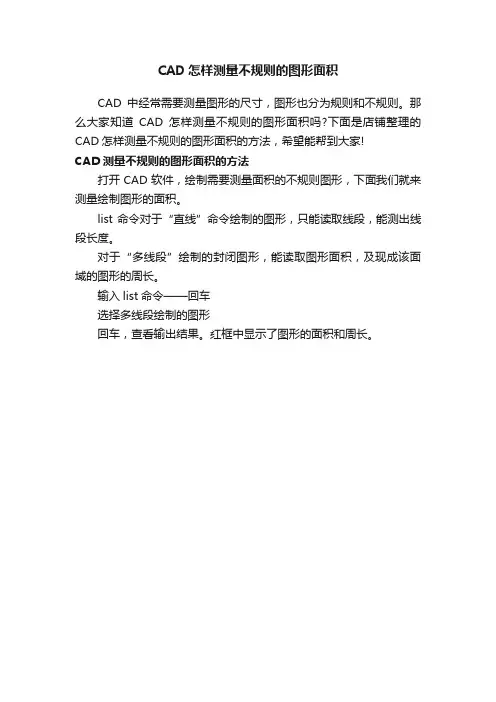

CAD中经常需要测量图形的尺寸，图形也分为规则和不规则。
那么大家知道CAD怎样测量不规则的图形面积吗?下面是店铺整理的CAD怎样测量不规则的图形面积的方法，希望能帮到大家!
CAD测量不规则的图形面积的方法
打开CAD软件，绘制需要测量面积的不规则图形，下面我们就来测量绘制图形的面积。
list命令对于“直线”命令绘制的图形，只能读取线段，能测出线段长度。
对于“多线段”绘制的封闭图形，能读取图形面积，及现成该面域的图形的周长。
输入list命令——回车
选择多线段绘制的图形
回车，查看输出结果。
红框中显示了图形的面积和周长。
CAD怎么算不规则的平面图面积
CAD怎么算不规则的平面图面积
推荐文章
CAD画室内平面图中的门的方法步骤热度： cad中画楼梯平面图的方法步骤图热度：用cad看建筑图纸面积的方法步骤热度：cad 用pl命令算面积的方法步骤图热度：怎么绘制cad平面图的轴线热度：
一般的平面图用CAD绘制出来都是不规则的，那么大家知道CAD 怎么算不规则的平面图面积吗?下面是店铺整理的CAD怎么算不规则的平面图面积的方法，希望能给大家解答。
CAD算不规则的平面图面积的方法
命令line，快捷键L。
封闭所要测量的区域。
命令boundary，快捷键BO。
拾取点选择要测量的区域，所被选择区域会成为一个整体(域)。
命令list，快捷键LI。
选择boundary命令所成的域，面积和周长一起出炉了。
命令erase，快捷键E。
删除域和线。
用cad怎么算不规则图形的面积
用cad怎么算不规则图形的面积推荐文章cad中面积周长的查看方法步骤热度：cad中计算面积的快捷键有哪些热度：cad块的面积计算方法详解步骤图热度：图形面积怎么使用cad计算热度： cad软件怎么查询面积热度：如果是规则图形就比较好几双，不规则的话很多人就不知道怎么下手了。
那么如何在cad2007中计算不规则图形面积?下面小编就为大家详细介绍CAD2007计算面积方法，一起来看看吧!用cad算不规则图形的面积的方法一list命令对于“直线”命令绘制的图形，只能读取线段，能测出线段长度。
对于“多线段”绘制的封闭图形，能读取图形面积，及现成该面域的图形的周长。
输入list命令——回车选择多线段绘制的图形回车，查看输出结果。
红框中显示了图形的面积和周长。
用cad算不规则图形的面积的方法二1、打开CAD2007软件，选择CAD经典模式。
2、在菜单栏里选择打开，或者直接快捷键“ctrl+o”，选择图纸。
我以我的图纸为例。
3、如果你的图形有图层，并且图层可以选中的话，你可以直接单击图层，然后点击菜单栏里的“工具”——“查询”——“列表显示”，就可以看到面积了。
4、如果没有图层，但是图形是比较规则的，那我们可以通过公式来查询面积。
在命令框输入“aa”，回车，然后依次点击图形的端点，使之封闭，最后鼠标右键确定就会显示面积。
5、如果图形不规则，那我们可以用合成多段线和画多段线来解决。
合成多段线的命令是“pe”，之后再输入“m”，然后选择图形的边，右键确定，接着Y——J——0，这样多段线合成了，再通过第二种方法查询面积即可。
6、绘制多段线是另一种办法。
点左侧菜单栏的“多段线”，然后依次单击图形端点，使之封闭，最后依旧是利用第二种办法查询面积。
除了“用cad怎么算不规则图形的面积”，其他人还看过：1.用cad怎么算不规则图形的面积2.在cad中如何计算不规则图形面积3.怎么计算CAD闭合不规则图形面积4.怎样用CAD计算不规则图形的面积5.cad怎么测量不规则图形的面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、
CAD中怎样计算不规则图形面积？ 有2个方法:
1.工具--查询--面积,然后你从图形的起点按顺序点到终点后确定,在最
下面命令栏中给出你图形的周长和面积.
2.你把图形用REG命令做成面域,然后选中整个图形,用LI命令查询即
可.
当然你把图形合并多段线封闭,然后在用LI命令查询也可.
二、CAD中计算不规则图形的面积怎么计算，比如一个奇形怪状的水
池：
1、用多段线（命令：PL）描出图形边界，闭合后选中刚画的多段线，
输入LI，回车，就可以在弹出的窗口看到所围成图形的面积和周长。
如图为例。
2、你如果不想描，可以把原有的线变成多段线，命令PE，然后输入
M（可选多条），然后框选那个不规则图形，回车，命令行会提示是
否变为多段线？，输入Y，回车，输入J（合并），合并模式选B（两
者都），模糊距离不用改（为0）。合并这步可以多做几次，直到把图
形边界的线合并成一条闭合的多段线为止，然后还是用LI命令计算
围合部分的面积。
三、请问如何利用CAD计算不规则图形的面积？
首先把你的图形用reg封闭，然后再用area命令中的o，然后就可以
得到周长和面积。
