MADRIX灯光控制系统软件中文说明书
MADRIX灯光控制系统软件中文说明书
目 录1. 概述1.1分区1.2 接线1.3 启动和关闭1.4 观测器Avolites Visualiser1.5 控台模拟器The Pearl simulator1.6 准备工作2. 配置2.1 总清除2.2 配置常规灯2.3 配置摇头灯2.4 标记2.5 调节灯具的地址码2.6 重置灯具地址码2.7 辅助功能2.8 完成配置2.9 保存程序2.10 范例3. 手动控制灯具3.1 控制常规灯通道3.2 控制灯具3.3 修改灯具属性3.4 选色器3.5 使用灯具组群3.6 复制其他灯具上的设置 – Align 3.7 发散模式3.8 范例4. 素材4.1 使用素材4.2 创建素材4.3 储存素材4.4 共享素材和独立素材4.5 范例5. 图形5.1 何为图形5.2 选择图形5.3 修改图形大小和速度5.4 修改图形位置5.5 多台灯如何展示同一图形?5.6 范例6. 场景6.1 HTP和LTP通道6.2 编程时控台是如何运作的6.3 储存场景6.4 场景重放6.5 滚筒翻页6.6 标记滚筒6.7 复制场景6.8 删除场景6.9 编辑场景6.10 Include剪贴功能6.11 设置场景的转换时间6.12 灯具或通道储存6.13 调用场景中的图形6.14 范例7. 程序7.1 何为程序7.2 储存程序7.3 运行程序7.4 设置速度和交叉换场7.5 为程序取名7.6 编辑程序7.7 复制程序7.8 删除程序7.9 校时、剧本程序和场景控制7.10 音乐同步7.11 范例8. 剧场叠加8.1 设置剧本模式8.2 剧场控制8.3 编辑剧目8.4 剧目取名8.5 设置转换时间8.6 剧目转换8.7 运行9. 运行演出程序9.1 演出时间9.2 暂时锁住控台9.3 运行模式9.4 运行中手动控制9.5 主推杆9.6 通道模拟物10. 高级功能11. 与老控台的区别11.1 本机新特性11.2 转轮控制数值11.3 Preset Focuses改为素材键Palettes 11.4 “程序”包含“图形”11.5智能属性显示11.6 标记11.7 其他特性1. 概述本手册是为了让您最有效地使用我们的控制台而设计的，共分两部分。
Daslight Virtual Controller灯光控制软件说明书
DMX 是为简易基本应用设计的灯光控制软件这个软件为那些寻求使用简单,功能齐全而物超所值的灯光控制软件的使用者而设计的。
它的程序是很直观的，操作性强，使用起来很方便。
在独立模式下，使用者能不连电脑使用。
由于它使用简易而且价格合理，它在很广阔的范围里享有优势,因此它为很多场合的使用打开了门路。
使用者手册本手册特别为所有使用者设计了从A到 Z 的描述软件所有功能的检索。
它能回答你所有关于操作方面的问题，而且它当中的技巧和提示及快捷键将有助您更好的使用软件。
按部就班的指导将会使你能很快熟悉和发掘这个软件的用途和功能! 这个软件设计了很多提示和语言使您能不用手册也能应用。
我们愿你愉快地阅读!在这本手册中所使用的术语的解释一些字词例如场景、程序和序列常常出现在传统的控制台的技术规格或技术说明中。
这些字词的意义在这个说明书中稍有不同。
同义词对照表控台术语软件场景步程序场景序列循环包装内容• 一本多语言使用者手册• 一张软件安装光盘.• 一个连接USB接口的 DMX 512 信号转换器，带3针的信号线插口• 一条USB线个人计算机系统的最低要求• 一台带有一个空置的USB端口的手提或台式电脑。
• WINDOWS 98, ME, 2000, XP 或更高的系统.• 800x600 荧屏 (推荐用 1024x768).• 64 Mb 内存 (推荐用 256Mb).• 时钟频率: 300 百万赫兹 (推荐用 800 百万赫兹).• 8 Mb 显卡 (推荐用 64Mb).软件主要地由三个活页组成，每个活页对应一个在你编程必需的步骤，这些步骤总结如下:• 设置工作环境和设备 (设置是第 1 步)• 部分编程和创造一个现成的演出和场景 (编场景是第 2 步)• 现场的再现，修改和调试（模拟现场是第 3 步）你将会在窗户的顶端找到工具选项。
这些选项是长期可用的。
你可以达到以下功能:• 建立新的灯具 (CTRL+N)• 打开灯库里现有的灯具 (CTRL+O)• 保存当前正在建立的灯具 (CTRL+S)• 显示推杆窗口• 显示群组设置窗户• 显示三维视图• 运行声音的分析器 BPM 计算器• 运行灯库软件（Scanlibrary）建立灯库页面建立灯库页面允许配置软件和设置一场表演所需的灯光设备。

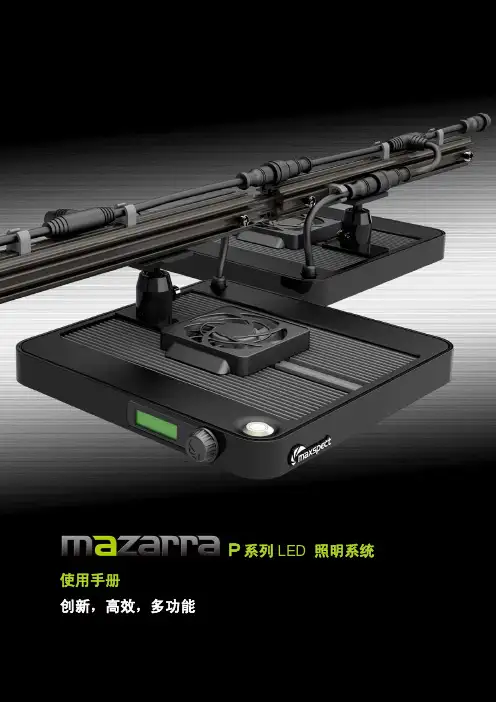

迈光-P系列使用手册v1.4
光之下而出现白化现象。
13
透镜的安装与置换
1. 小心地拆除底部面板的螺丝并把面板移除。
安装
1
无线连接
2
手动模式
3
自动模式
4
黎明/黄昏模式
5
天气模式
5
LED 模块
零件和控制索引
1
选择按钮
2
控制转盘
3
液晶显示器
4
手拧螺钉
5
球形接头
6
导轨系统
7
导轨接头
8
电线固定扣
9
供电电线
6
安装 Mazarra LED 照明系统
连接 LED 模块与控制器前，应首先使用厂家提供的框架把设备安装好。
1. 组装框架。
调整 LED 序号 ............................................................................................... 20 调整无线频道 ........................................................................ 错误！未定义书签。 调整主动冷却设置 .................................................................错误！未定义书签。 控制器..................................................................................... 错误！未定义书签。 设置时钟 ..............................................................................错误！未定义书签。 建立无线连接 ........................................................................ 错误！未定义书签。 控制器的功能 – 手动模式 .................................................................................. 26 控制器的功能– 自动模式.................................................................................... 27 控制器的功能– 光照程式.................................................................................... 28 控制器的功能– 黎明/黄昏模式............................................................................ 30 控制器的功能– 天气模式.................................................................................... 32

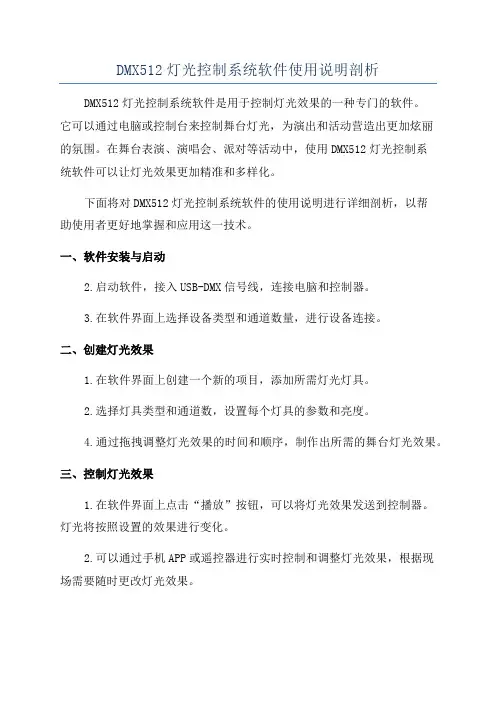

DMX512灯光控制系统软件使用说明剖析
DMX512灯光控制系统软件使用说明剖析DMX512灯光控制系统软件是用于控制灯光效果的一种专门的软件。
它可以通过电脑或控制台来控制舞台灯光，为演出和活动营造出更加炫丽的氛围。
在舞台表演、演唱会、派对等活动中，使用DMX512灯光控制系统软件可以让灯光效果更加精准和多样化。
下面将对DMX512灯光控制系统软件的使用说明进行详细剖析，以帮助使用者更好地掌握和应用这一技术。
一、软件安装与启动2.启动软件，接入USB-DMX信号线，连接电脑和控制器。
3.在软件界面上选择设备类型和通道数量，进行设备连接。
二、创建灯光效果1.在软件界面上创建一个新的项目，添加所需灯光灯具。
2.选择灯具类型和通道数，设置每个灯具的参数和亮度。
4.通过拖拽调整灯光效果的时间和顺序，制作出所需的舞台灯光效果。
三、控制灯光效果1.在软件界面上点击“播放”按钮，可以将灯光效果发送到控制器。
灯光将按照设置的效果进行变化。
2.可以通过手机APP或遥控器进行实时控制和调整灯光效果，根据现场需要随时更改灯光效果。
3.在演出或活动过程中，可以按照事先设定好的节目单，自动播放相应的灯光效果。
四、保存和导出灯光效果2.可以将项目导出为DMX512文件格式，方便在不同设备上进行传输和使用。
3.对于重复使用频率较高的灯光效果，可以将其保存为模板，方便以后直接调用。
五、调试和优化1.在使用过程中，需要不断进行调试和优化，确保灯光效果能够达到预期效果。
2.可以通过更改参数、调整时间轴等方法，优化灯光效果的过渡和流畅度。
3.在演出或活动现场，需要不断观察灯光效果的实际效果，并适时进行调整和修改。
六、注意事项1.在使用DMX512灯光控制系统软件时，需要仔细阅读用户手册，了解各种功能和操作方法。
2.在连接设备和操作软件时，需要保持设备和信号线的正常连接，防止断开或错误连接导致灯光无法正常控制。
3.在使用过程中，需要注意安全问题，确保设备正常工作和演出场地的安全。
DMX控制灯光设备手册说明书
SOFTW ARE MANUAL1DMX present indicator8 bit Indicator Note: Beware, when using Strobe Lenght, that if the Strobe Lenght is egual to or longer than the ash and interval between ashes, the unit will not strobe.If maximum strobe length is used the fastest strobe possible will be aprox. 17 ( 7% )Strobe on IndicatorLinear curve on IndicatorOpen menu / Go back Select / Con rm Scrolling UP / Increase value Scrolling DOWN / Decrease valueMENU ENTER UP DOWN DMX ChannelsMode Channel Parameter Value Percent Function8 Bit 1 Dimmer 0 - 255 0 - 100 Coarse dimming8 Bit 1 Dimmer 0 - 255 0 - 100 Coarse Dimming w. Strobe 2 Strobe 0 - 5 0 O pen mode 6 - 125 1 - 49 Slow to Fast Strobe 126 - 130 50 O pen 131 - 250 51 - 99 Slow to Fast Random 251 - 255 100 O pen 3 Strobe 0 0 - 100 Short to Long Flash length16 Bit 1 Dimmer 0 - 255 0 - 100 Coarse dimming 2 Dimmer 0 - 255 0 - 100 Fine dimming16 Bit 1 Dimmer 0 - 255 0 - 100 Coarse dimming w. Strobe 2 Dimmer 0 - 255 0 - 100 Fine dimming 3 Strobe 0 - 5 0 O pen mode 6 - 125 1 - 49 Slow to Fast Strobe 126 - 130 50 O pen 131 - 250 51 - 99 Slow to Fast Random 251 - 255 100 O pen 4 Strobe 0 0 - 100 Short to Long Flash length2SOFTWARE MENUDefault values indicated by bold fontAddr 1 DMX adress value 1 - 512M ode Resolution 8 bit resolution 16 bit resolution Response Slow (fade between values) Fast (snap between values) Curve Square dimmer curve Linear dimmer curve Strobe OFF On - (adds 2 strobe channels) Fan HIGH - No fan speed limit LOW - Fan speed limited (Silent) noDMX Action when loss of DMX signal: HOLD - last received DMX value OFF - Sets output to zero MAN - Go to Manual DMX value Display OFF 2n - Display o after 2 minutesO N - Display always on Tools Ver Shows software version HW Ver Shows hardware version L Temp LED temperature DMX In 3 rst digits shows DMX adress 3 last digits shows DMX value Reset Con rm (Reset unit by pressing enter) test Fan Fan test First 2 digits - set fan speed level 0 - 31 Last 3 digits - RPS (rounds per second) test displayDisplay test - cycles through all segments of the display Log Log C° Minimum and maximum logged temperature in °C UP and DOWN scrolls min. and max. on time PSU on time in hours on LED LED on time in hours on Cnt Counts number of times unit has been switched onSerial Internal serial number used as service number PSU U PSU voltage in Volts DMX HZ DMX refresh rate DMX CH No. of DMX ch. transmitted by controllerDMX br Break lenght of DMX in microseconds Manual 0 Manual intensity 0 - 100% Intensity saved when pressing ENTER (Display is always on in manual mode)POWER UPAfter power ON, the unit will be operational after 10 seconds.During the power up the unit will do selftests, including fan test.SPECIAL FUNCTIONSWithin the rst 10 seconds PRESS and HOLD.......ENTER till the display reads “MAN 00” to reset stored manual value to zero....MENU till the display reads “RESET” to reset all modes and adress settings to default....DOWN till the menua reads “INTRO” to show the units Software Version.DISPLAY ORIENTATIONTo ip orientation o display press UP and DOWN simultaneously.MODE FEATURES EXPLAINED (Default settings in bold)Resolution: 8 bit: Less DMX channels used.16 bit: Smoother fades.Response: Slow:Fades between values. Smoother fades.Fast: Snaps between values. Fast operation.Curve: Square: Dimmer curve designed for LEDsLinear: Standard dimmer curveStrobe: OFF: Less DMX channels used.ON: Strobe function added.Fan: HIGH: More cooling with no fan speed limitLOW: Silent operation - Fan speed limitednoDMX: HOLD:If DMX signal is lost, the unit will maintain the last value received.OFF: If DMX signal is lost, the unit will go to 0% light level.MAN: If DMX signal is lost, the unit will go to the saved manual light levelDisplay: OFF 2n:The display will switch o after 2 minutes of idle operation.ON: The display will always be on.HEAT PROTECTIONDimmed state: If the PCB temperature reaches 55° the LEDs starts to dim the light to cool o .O state: If the PCB temperature reaches 63° the LED turns o .in either state the display will read L HEATFan starts cooling when the LED reaches 50°. It starts slowly and increases in speed if thetemperature keeps rising.Error MessagesL HEAT LED is too hotWhat to do: 1. Make sure air vents are not blocked.2. Respect the max. ambient temperature.3. Clean out any dust in the unit4. Let it cool downSEN ER LED heat chip encounters communication errorsWhat to do: Contact quali ed service technicianFAN ER Fan is experiencing problems.What to do: 1. Try to determine if anything is blocking the fan or ventsunit2.Reset3. Contact quali ed service technicianLV XXX Internal voltage too low - XXX is the measured internal voltage3What to do: Contact quali ed service technicianFAQ - TROUBLESHOOTINGAt upstart the display keeps 1. Software upload has been interrupted.changing between bl_x_xx and 4551 Upload new software.The luminaire does not respond to DMX 1. Check - that the cable is properly connected to DMX IN2. Check - that the DMX present indicator is on.3. Check - “DMX IN” in the menu to see if the luminaire receivesany DMX data.The luminaire is ashing 1. Check your strobe settings vs. your patchVERSION CHANGESSW Changes:Optimized software delay on keys to prevent “double clicking”New Functions:Added a serial number as a service number. Not the actual xture serial number.Added warning if supply voltage is out of range, for advanced troubleshooting.Added menu Power On Count, counts number of times xture has been turned on.Bugs:Updated the timer, Fixture On Cnt and LED On Cnt, to increase counter stabilityTemperature warning when at minus temperatures changed to only show the temperature.4。
灯饰控制系统及软件操作说明书
L E D灯饰控制系统广州市奇景照明科技有限公司2010-5-18一、概述LED点光源以像素为单位，在工程上可以组成“点—线—面”各种照明实体，以及各种LED规则、异形屏等，在灯饰和户外照明方面有很大的市场前景。
在工程上，点光源以像素点为单位，具有很大的分散性，本套解决方案，主要是从点光源的特点出发，使点光源的工程施工和效果制作变得简单，灵活和方便。
1、对于异形屏，前期的灯具放置和后期的工程施工，全部在大家比较熟悉的AutoCAD 中进行。
对于规则屏，则直接在LedEdit软件里面设置即可。
2、在AutoCAD中，一个“圆”代表一个LED像素点，一条“直线”代表灯具之间的连接线，“p1,p2,p3…”代表控制系统的端口分配。
3、效果制作在LedEdit中进行，LedEdit软件直接导入或生成AutoCAD的工程布局图*.dxf文件，LedEdit软件根据AutoCAD中的灯具布局来制作效果。
如：二、异形图像处理：以Q Q头像为例，介绍如何制作异形图案。
第一步，首先准备一张Q Q头像的图片（用相机拍摄或通过网络下载）：第二步，打开A u t o C A D软件，选择“插入”菜单下的”光栅图像”，将图片插入到A u t o C A D中。
第三步，在Q Q的轮廓上放置灯。
（以“A u t o C A D中的“圆”代表灯”）第四步，删除“光栅图像”，开始连线和标识端口号。
第五步，在A u t o C A D保存连接图，（另存为…）“Q Q.d x f”。
第六步，在L e d E d i t软件中导入Q Q.d x f文件第七步：根据“q q动画参照.b m p（制作F L A S H的尺寸与其同样大小）”（该图片由L e d E d i t自动生成，保存在工程目录下面），在F l a s h软件里做动画。
生成Q Q.s w f参照放置图，在上层图层制作动画：制作完成后，删除放置图，并导出swf文件。
第八步：在L e d E d i t中播放，并记录效果。
灯饰控制系统及软件操作说明书
灯饰控制系统及软件操作说明书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制LED灯饰控制系统2010-3-16一、概述LED点光源以像素为单位，在工程上可以组成“点—线—面”各种照明实体，以及各种LED规则、异形屏等，在灯饰和户外照明方面有很大的市场前景。
在工程上，点光源以像素点为单位，具有很大的分散性，本套解决方案，主要是从点光源的特点出发，使点光源的工程施工和效果制作变得简单，灵活和方便。
1、对于异形屏，前期的灯具放置和后期的工程施工，全部在大家比较熟悉的AutoCAD 中进行。
对于规则屏，则直接在LedEdit软件里面设置即可。
2、在AutoCAD中，一个“圆”代表一个LED像素点，一条“直线”代表灯具之间的连接线，“p1,p2,p3…”代表控制系统的端口分配。
3、效果制作在LedEdit中进行，LedEdit软件直接导入或生成AutoCAD的工程布局图*.dxf文件，LedEdit软件根据AutoCAD中的灯具布局来制作效果。
如：二、异形图像处理：以QQ头像为例，介绍如何制作异形图案。
第一步，首先准备一张QQ头像的图片（用相机拍摄或通过网络下载）：第二步，打开AutoCAD软件，选择“插入”菜单下的”光栅图像”，将图片插入到AutoCAD 中。
第三步，在QQ的轮廓上放置灯。
（以“AutoCAD中的“圆”代表灯”）第四步，删除“光栅图像”，开始连线和标识端口号。
第五步，在AutoCAD保存连接图，（另存为…）“QQ.dxf”。
第六步，在LedEdit软件中导入QQ.dxf文件第七步：根据“qq动画参照.bmp（制作FLASH的尺寸与其同样大小）”（该图片由LedEdit自动生成，保存在工程目录下面），在Flash软件里做动画。
生成QQ.swf参照放置图，在上层图层制作动画：制作完成后，删除放置图，并导出swf文件。
第八步：在LedEdit中播放，并记录效果。
控制器灯光控制的说明书
控制器灯光控制的说明书一、产品概述本控制器是一款专为灯光控制设计的智能设备，可广泛应用于舞台演出、晚会、剧院、影视拍摄等舞台灯光场合。
本说明书将详细介绍该控制器的功能、使用方法和技术参数。
二、产品特点1. 多通道输出：控制器具备多通道输出功能，可同时控制多个照明设备，满足不同灯光效果的需求。
2. 色彩控制：采用先进的调光算法，可精确控制灯光的色彩变化，呈现多种颜色效果。
3. 灵活操作：配备直观易用的操作界面，支持手动和自动控制模式，满足不同用户的操作需求。
4. 节能环保：控制器采用高效能节电设计，有效降低能耗，具备较长的使用寿命。
三、产品功能与使用方法1. 连接设备：将控制器与灯光设备通过DMX信号线连接，确保稳定的信号传输。
2. 调试控制器：打开控制器电源，根据实际需要设置不同的控制参数，如亮度、颜色等。
3. 单通道控制：可通过控制器界面，对单个通道进行控制，实现对单个灯光设备的明暗、颜色、频闪等功能调节。
4. 多通道控制：可通过控制器界面，同时控制多个通道，实现多个灯光设备的统一设置，达到一致的光线效果。
5. 自动模式：设置不同的灯光模式和变化速度，让控制器自动切换灯光控制，呈现出丰富的灯光效果。
6. 手动模式：手动调节控制器上的旋钮，实现对灯光亮度、颜色的精确控制。
四、技术参数1. 电源输入：AC100V-240V，50/60Hz2. 通道数：最多支持512个通道3. 控制信号：DMX512信号4. 通信方式：有线5. 外观尺寸：150mm x 100mm x 50mm6. 产品重量：500g五、注意事项1. 请使用专业的DMX信号线进行连接，确保信号传输质量。
2. 避免长时间超过产品规定的工作电压范围，以免造成设备故障。
3. 在使用过程中，避免暴露于潮湿、高温或阳光直射的环境中。
4. 请妥善保管控制器，避免严重碰撞和摔落，以免损坏设备。
六、售后服务本控制器享有一年的质保期，在正常使用情况下产生故障可享受免费维修服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1. 概述 (3)1.1分区 (3)1.2 接线 (4)1.3 启动和关闭 (4)1.4 观测器Avolites Visualiser (4)1.5 控台模拟器The Pearl simulator . 4 1.6 准备工作 (5)2. 配置 (6)2.1 总清除 (6)2.2 配置常规灯 (6)2.3 配置摇头灯 (7)2.4 标记 (8)2.5 调节灯具的地址码 (8)2.6 重置灯具地址码 (8)2.7 辅助功能 (8)2.8 完成配置 (8)2.9 保存程序 (8)2.10 例 (9)3. 手动控制灯具 (10)3.1 控制常规灯通道 (10)3.2 控制灯具 (10)3.3 修改灯具属性 (10)3.4 选色器 (11)3.5 使用灯具组群 (11)3.6 复制其他灯具上的设置– Align .11 3.7 发散模式 (11)3.8 例 (12)4. 素材 (13)4.1 使用素材 (13)4.2 创建素材 (13)4.3 储存素材 (14)4.4 共享素材和独立素材 (14)4.5 例 (14)5. 图形 (16)5.1 何为图形...................... 16 5.2 选择图形 (16)5.3 修改图形大小和速度 (16)5.4 修改图形位置 (17)5.5 多台灯如何展示同一图形? (17)5.6 例 (17)6. 场景 (19)6.1 HTP和LTP通道 (19)6.2 编程时控台是如何运作的 (19)6.3 储存场景 (19)6.4 场景重放 (20)6.5 滚筒翻页 (20)6.6 标记滚筒 (20)6.7 复制场景 (20)6.8 删除场景 (21)6.9 编辑场景 (21)6.10 Include剪贴功能 (21)6.11 设置场景的转换时间 (21)6.12 灯具或通道储存 (22)6.13 调用场景中的图形 (22)6.14 例 (22)7. 程序 (23)7.1 何为程序 (23)7.2 储存程序 (23)7.3 运行程序 (23)7.4 设置速度和交叉换场 (24)7.5 为程序取名 (24)7.6 编辑程序 (24)7.7 复制程序 (24)7.8 删除程序 (25)7.9 校时、剧本程序和场景控制 (25)7.10 音乐同步 (25)7.11 例 (25)8. 剧场叠加 (27)8.1 设置剧本模式 (27)8.2 剧场控制 (27)8.3 编辑剧目 (27)8.4 剧目取名 (28)8.5 设置转换时间 (28)8.6 剧目转换 (28)8.7 运行 (28)9. 运行演出程序 (29)9.1 演出时间 (29)9.2 暂时锁住控台 (29)9.3 运行模式 (29)9.4 运行中手动控制 (29)9.5 主推杆 (30)9.6 通道模拟物 (30)10. 高级功能................ 3111. 与老控台的区别.. (32)11.1 本机新特性 (32)11.2 转轮控制数值 (32)11.3 Preset Focuses改为素材键Palettes (32)11.4 “程序”包含“图形” (32)11.5智能属性显示 (33)11.6 标记 (33)11.7 其他特性 (33)1. 概述本手册是为了让您最有效地使用我们的控制台而设计的，共分两部分。
第一部分是辅导性的渐进指南，教您如何操作控制台。
第二部分是参考手册，其中包含所有控制台方面的知识。
如果您在看入门指南，又想知道更多的信息的话，可以直接到参考手册的同一章节查找。
本手册仅适用于“Pearl Expert”，并不适用于 Pearl2008,2004,2000。
1.1分区本控台共分4个控制区：主控制区：用于设置总体级别预置区Preset Faders：用于选择和控制单个灯具重放区：用于选择和控制场景和程序编程区：用于配置和编程主要操纵件：预置推杆用于控制单个调光通道和灯具亮度推杆下面的2个按键用于选择灯具并让灯具发光的。
模式选择按键（Mode select key switch）用于设置操纵模式Program 表示编程, Run 运行程序，System 用于配置。
滚筒用于翻页，共2个滚筒，分别控制10个重放推杆。
主推杆控制控台各部分的总输出。
重放推杆和发光按键用于在运行程序时重放已经编好的场景。
显示屏是控制台的中枢，能展示多种屏幕信息。
转轮用于设置灯具的控制数值及灯速度和转换。
菜单按键（标有A-G）用于控制选项。
数字小键盘及其他控制键用于输入数值和改变控制。
灯具翻页键在数字小键盘上面，共4页。
蓝色命令按钮用于执行储存场景，复制，保存到磁盘等功能。
亮灯表示工作状态。
属性选择键用于选择由转轮控制的灯具属性，如颜色，图案，水平，调焦等。
亮灯表示工作状态。
底部红色按键用于控制灯具亮度。
控台前面的抽屉里有英文键盘和鼠标触摸屏。
背板控制台所有接口都在背板上。
当开关或推杆失灵时，请使用重启键。
DMX输出和主板将继续运行。
USB 保存插孔和开关是在出现问题时用来操控控制台的。
详情见第197页。
开关通常设置为“正常运行” Normal operation。
显示器提供的信息比控制台上的显示屏多。
主要用于设置控制台和编程。
显示器会显示你所输入的文档和数字。
空间不够时，没有它也能运行。
控制台的输出在显示器的桌面窗口中有显示。
控制台置一个运行Microsoft Windows XP的电脑主板。
请使用显示器来操控Windows。
用右边工具栏上图标可以打开文件夹和磁盘浏览器,Windows 控制面板以及USBExpert的诊断软件，重启或者关闭控台软件。
1.2 接线使用前请先检查以下连接是否完毕。
连接时请关闭电源。
将电源插孔(the mains inlet)接到交流电源上。
本控制台提供80-260V 50-60Hz的宽电压,无需选择电压。
经常打开电源插座旁的那个开关。
外接显示器时，将电脑显示器接到控制台背板上的VDU输出口即可。
将灯具或调光器接到DMX输出口即可。
插上工作灯。
1.3 启动和关闭本机部使用Windows操作系统，请正常关机而不只是关闭电源。
按下左前方的电源开关即可在30秒左右启动本机。
再按一次电源开关即可关机。
电源灯熄灭后方可拔去电源。
注意事项：中途断电，下次启动时比较缓慢。
建议使用UPS电源。
无常关机时，按住电源开关5秒钟即可强制关机。
1.4 观测器Avolites Visualiser略.1.5 控台模拟器The Pearl simulator略.1.6 准备工作其余部分是操作指南。
请按顺序操作。
操作时，准备一些摇头灯，有调光器Dimmer就更好了。
为便于编程，请备好下列物品：•灯光操纵计划书•空软盘•空白磁带和标记笔•纸笔或笔记本电脑•灯具操作手册或者DMX表•饮料请用意译而非直译2. 配置本章讲如何设置来控制调光器和灯具。
•配置调光器•配置摇头灯•设置灯具上的地址码将灯具和调光器通过DMX线与控制台连接起来。
首先将灯具或者调光器分别分配由某个预置推杆控制。
推杆控制灯具或调光器的亮度；Swop按钮是编程时用来选灯的。
在“运行模式”下，Flash和Swop按钮控制发光。
配置DMX地址。
共可配置240台灯或调光通道。
用在数字键盘上面有4个灯具翻页键，每页有60个控件。
2.1 总清除重新设置前先做个总清除，以免受之前设置的干扰。
清除步骤：Î将钥匙调至“系统System模式”。
Î选择软键 A [Service]Î选择软键F [Wipe].Î按 F [“Wipe all], 确认清除。
Î将钥匙调至“程序Program模式”以备编程。
2.2 配置常规灯配置常规灯Î将钥匙调至系统“Program”状态Î按下配置 Patch键Î按下 A [Dimmer]Î本机会从DMX 001开始配置 (如显示屏顶部显示).如果不是DMX001，你可以通过数字键盘来改变。
Î按下预置推杆下面蓝色的“Swop1”键。
Î本机将变为下一个地址码。
按其他键即可配置。
Î配置完毕请按“Exit”键退出。
如此，在“运行”模式下，即可通过推杆1来控制调光通道了。
按顺序配置21-30号控件的便捷方法：Î输入调光配置模式Î输入初始DMX通道。
Î按下第一个控件来配置21号控件。
Î按下最后一个SWOP按键来配置30号控件。
Î先放开第一个控件，然后放开最后一个控件。
Î每个控件将按顺序配置一个调光通道。
Î配置完毕，按“EXIT”退出。
同一控件可同时配置几个调光通道，步骤如下：Î输入调光配置模式Î用数字键盘来输入第一个须配置的地址码。
Î按下“SWOP”键来配置。
Î用数字键盘来输入下一个须配置的地址码。
Î按下“SWOP”键来配置。
Î配置完毕，按“EXIT”退出。
配置其他调光通道，同法。
查看配置：按View，然后按 C [DMX patch] 显示每个DMX通道分配到哪个控件。
或 D [Fixture patch], 控件菜单。
2.3 配置摇头灯配置灯具：Î按下配置Patch 键。
Î按下 B [Choose a fixture] 键。
Î显示屏会在顶部显示“Please select a manufacturer”“请选择生产商”字样。
Î用 F and G 键来上下移动生产商菜单，然后按下灯具生产商旁的软键来选择它。
Î用同样的方法选择其他灯具。
ΓUse preset palettes?”“使用预置素材？”Î按下 A [Yes].Î按下１１号控件上的Swop来配置您为１１号控件选择的灯具。
Î继续配置灯具，或者按“ＥＸＩＴ＂退出。
配置一系列灯具：按住第一个按钮不放，然后按下最后一个按钮。
改变灯具种类Î按下 A [Select another fixture]Î从软键的菜单上选择“the fixture type”Î即可配置备注: 配置时可预先储存素材，预设素材包括９个位置，１０种颜色，１０种图案。
编程时按素材键即可使用。
本机共有ＡＢＣＤ四个输出线。
按E [Select a DMX line]即可配置任一ＤＭＸ输出线。
2.4 标记在控件上方贴个标签方便编程时使用。
2.5 调节灯具的地址码使之与控台地址码一致。
展示灯具的地址码Î按下View按键Î按下D [Fixture Patch]Î按下 View 和C [DMX Patch] 查看地址码清单2.6 重置灯具地址码使用Re-patch Fixtures软键重置灯具的地址码.2.7 辅助功能使用Patch Utilities 软键设置灯具选项和插入通道的运行2.8 完成配置完成配置后按数字键盘上的Exit键退出，即可进行编程了。
