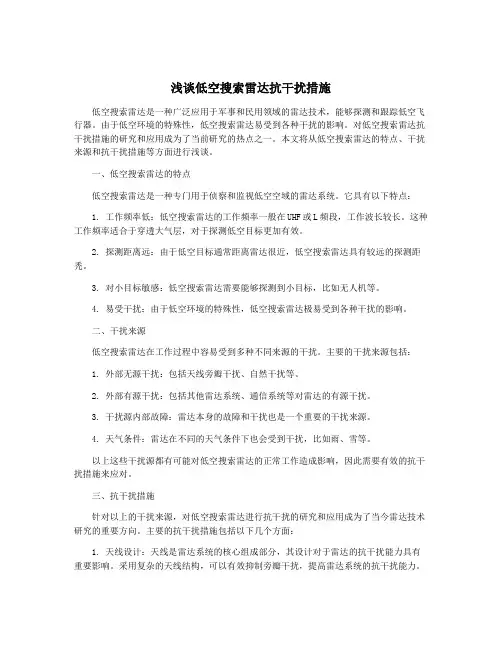

浅谈低空搜索雷达抗干扰措施
浅谈低空搜索雷达抗干扰措施低空搜索雷达是一种广泛应用于军事和民用领域的雷达技术，能够探测和跟踪低空飞行器。
由于低空环境的特殊性，低空搜索雷达易受到各种干扰的影响。
对低空搜索雷达抗干扰措施的研究和应用成为了当前研究的热点之一。
本文将从低空搜索雷达的特点、干扰来源和抗干扰措施等方面进行浅谈。
一、低空搜索雷达的特点低空搜索雷达是一种专门用于侦察和监视低空空域的雷达系统。
它具有以下特点：1. 工作频率低：低空搜索雷达的工作频率一般在UHF或L频段，工作波长较长。
这种工作频率适合于穿透大气层，对于探测低空目标更加有效。
2. 探测距离远：由于低空目标通常距离雷达很近，低空搜索雷达具有较远的探测距禿。
3. 对小目标敏感：低空搜索雷达需要能够探测到小目标，比如无人机等。
4. 易受干扰：由于低空环境的特殊性，低空搜索雷达极易受到各种干扰的影响。
二、干扰来源低空搜索雷达在工作过程中容易受到多种不同来源的干扰。
主要的干扰来源包括：1. 外部无源干扰：包括天线旁瓣干扰、自然干扰等。
2. 外部有源干扰：包括其他雷达系统、通信系统等对雷达的有源干扰。
3. 干扰源内部故障：雷达本身的故障和干扰也是一个重要的干扰来源。
4. 天气条件：雷达在不同的天气条件下也会受到干扰，比如雨、雪等。
以上这些干扰源都有可能对低空搜索雷达的正常工作造成影响，因此需要有效的抗干扰措施来应对。
三、抗干扰措施针对以上的干扰来源，对低空搜索雷达进行抗干扰的研究和应用成为了当今雷达技术研究的重要方向。
主要的抗干扰措施包括以下几个方面：1. 天线设计：天线是雷达系统的核心组成部分，其设计对于雷达的抗干扰能力具有重要影响。
采用复杂的天线结构，可以有效抑制旁瓣干扰，提高雷达系统的抗干扰能力。
2. 信号处理技术：采用先进的信号处理技术对雷达接收到的信号进行处理，可以提高对干扰的抑制能力。
比如采用自适应滤波技术、脉冲压缩技术等。
3. 频率多样性技术：通过改变雷达的工作频率、脉冲重复频率等参数，可以一定程度上提高雷达对于外部干扰的抗干扰能力。

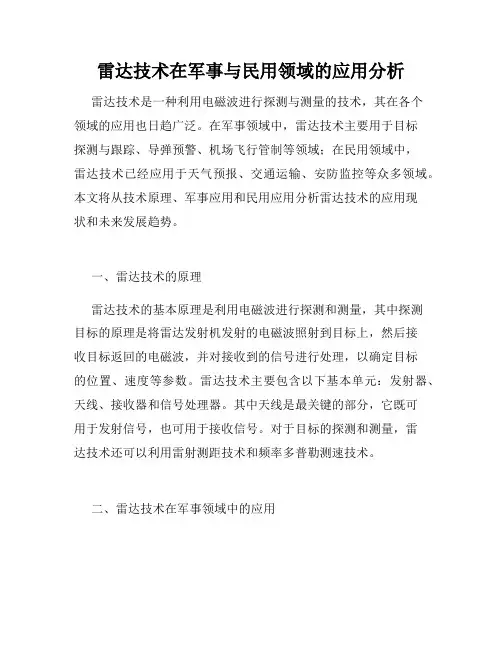

雷达技术在军事与民用领域的应用分析
雷达技术在军事与民用领域的应用分析雷达技术是一种利用电磁波进行探测与测量的技术，其在各个领域的应用也日趋广泛。
在军事领域中，雷达技术主要用于目标探测与跟踪、导弹预警、机场飞行管制等领域；在民用领域中，雷达技术已经应用于天气预报、交通运输、安防监控等众多领域。
本文将从技术原理、军事应用和民用应用分析雷达技术的应用现状和未来发展趋势。
一、雷达技术的原理雷达技术的基本原理是利用电磁波进行探测和测量，其中探测目标的原理是将雷达发射机发射的电磁波照射到目标上，然后接收目标返回的电磁波，并对接收到的信号进行处理，以确定目标的位置、速度等参数。
雷达技术主要包含以下基本单元：发射器、天线、接收器和信号处理器。
其中天线是最关键的部分，它既可用于发射信号，也可用于接收信号。
对于目标的探测和测量，雷达技术还可以利用雷射测距技术和频率多普勒测速技术。
二、雷达技术在军事领域中的应用在军事领域中，雷达技术是一种非常重要的战略资源。
目前，雷达技术已经广泛应用于军事领域中的目标探测与跟踪、导弹预警和机场飞行管制等领域。
1、目标探测与跟踪雷达技术被广泛应用于目标探测和跟踪领域，其中包括飞机、坦克、舰艇等目标的探测与跟踪，以及目标的分类和识别。
雷达技术的高精度和快速反应速度，使得其在敌对情况下的情报获得和作战指挥中起着至关重要的作用。
2、导弹预警雷达技术在导弹预警领域中的应用也与日俱增，其主要使用频率是X波段和VHF波段。
通过对来自敌方的导弹发射的预警和提供轨迹数据，雷达技术可以为国家提供有效的安全防御。
3、机场飞行管制雷达技术在机场飞行管制领域中也得到了广泛应用。
雷达技术可以用于机场飞行基础设施的安全监测和飞行管制，可以精确测量飞行器的轨迹和位置，为飞行器提供更安全的监管和保护。
三、雷达技术在民用领域中的应用雷达技术在民用领域中的应用也越来越广泛。
目前，雷达技术已经成功应用于天气预报、交通运输、安防监控等众多领域。
1、天气预报雷达技术在天气预报领域中得到了广泛应用。
雷达反侦察技术及战术
导 弹、 隐形飞机等对抗 雷达的技术已广泛用 于战场 ， 使雷达 的生存受 到了极大 的威胁 。 目前 ， 达正 面临着 日趋 严 峻 雷 的问题 也就 是我 们所说 的雷 达 四抗 ， ： 即 侦察一 反侦察 、 干 扰一抗 干扰 、 摧毁一抗摧 毁 、 隐身一反 隐身 。而雷 达反侦察
２ 雷 达 对 抗 侦 察 原 理 和 分 类
雷达对抗 侦察的原 理是利 用 电子侦 察设 备 ， 通过 对雷
达辐射 电磁 信号的截获 、 测量、 分析 、 识别和定 位 ， 以获取雷 达信 号 载频 、 号 波形 、 冲宽 度 、 冲重 复频 率 、 号强 信 脉 脉 信
度 、 化 方 式 、 束 宽 度 、 描 方 式 、 达 部 署 、 能 等 主 要 极 波 扫 雷 功
段 。现代 干扰机频率瞄 准所需 的脉 冲数愈 益减 少 ， 虽然很 多干扰机性能水平早 已提高到 在 １ ３ 脉 冲 内就 能完 成 ～ 个 频率引导 。但 是 ， 只要 雷达 的跳频 速度 足够 快 （ 脉 间跳 如 频 ）跳频 范围足够宽 ， ， 干扰机对雷达实施侦察是 很 困难 的。
３ １ 雷 达 辐 射 电 磁 波 信 号 隐 蔽 技 术 ．
战术技术参数 。根据 电子侦察 的任 务 ， 雷达 对抗 侦察 主要
分 为 以下 四类 ： １ ）雷达对抗情 报侦察 。属于 战略情报 侦察 ， 为高 级决
策指挥 中心 提供 雷达情 报 ， 利用 侦察 卫星 、 电子侦 察飞 机 、 电子 侦 察 船 或 地 面 雷 达 对 抗 侦 察 站 ， 敌 方 雷 达 进 行 长 期 对 或定期 的侦察 ， 收集积 累有关 雷达的技术情报 和军事情 报 ，
现代侦查与监视术
现代侦查与监视术现代侦察与监视技术现代科学技术特别是高技术的发展，使军事侦察与监视的技术水平和能力有了极大提高。
现代侦察设备器材或侦察探测系统有可见光、微波、红外、声学侦察探测设备；并可部署在地面、海上、水下和空中、太空。
利用高性能的侦察探测系统可进行全时域、大空域及覆盖全侦察与监视，可迅速、准确、全面掌握敌方情况。
世界各国都非常重视现代侦察监视技术的发展，现代侦察监视技术已成为军事高技术重要领域。
一、侦察与监视技术的基本概念什么是侦察？获取情报，掌握情况。
侦察的作用？对军事斗争的影响？保证作战行动正确，效益最高。
侦察的目的？探测目标——发现、识别、监视、跟踪目标及对目标定位。
什么是侦察技术？为实施侦察而采取的技术。
侦察的要求？准确、及时、连续、隐蔽、安全。
侦察的分类？情报性质、设备平台、发现机理。
侦察是军队为获取军事斗争特别是战争所需敌方或有关战区的情况而采取的措施，是实施正确指挥、取得作战胜利的重要保障。
侦察监视技术是指发现、识别、监视、跟踪目标并对目标进行定位所采用的技术。
现代侦察与监视系统是根据现代战争的需要，把各种高新技术设备有机结合起来，以实现各种侦察目的的情报保障系统。
直接目的探测目标，分发现、识别、监视、跟踪及对目标定位。
发现：依据目标与周围背景的某些不连续性，将目标提取出来，确定某个地方有目标。
识别：确定目标的真假和区分真目标的类型。
监视：严密注视目标的动静。
通常隐蔽地实现。
跟踪：对目标的连续不断的监视。
定位：按照一定的精度探测确定出目标的位置，即方位、高度和距离。
侦察监视技术就是指发现、识别、监视、跟踪目标并对目标进行定位所采用的技术。
理论上，自然界中任何实物目标及其所产生的现象总会有一定的特征，并与其所处的背景有差异。
目标与背景之间的任何差异，如外貌形状差异，或在声、光、电、磁、热、力学等物理特性方面的差异，都可直接由人的感官或借助一些技术手段加以区别，这就是目标可以被探测到的基本依据。
机载相控阵雷达STAP原理及其干扰方法研究
机载相控阵雷达STAP原理及其干扰方法研究唐孝国;张剑云【摘要】空时二维自适应处理技术（STAP）具有优越的杂波抑制性能，作为一种关键动目标检测技术，在机载和天基雷达中得到了广泛的应用。
首先介绍了机载雷达的杂波几何模型，阐述了机载相控阵雷达STAP技术的基本原理，然后从其弱点和局限性出发探讨了对其可能的几种干扰方式，并详细解释了其干扰机理，为机载相控阵雷达STAP干扰技术的具体实现打下了基础，具有一定的工程应用价值。
%Space-time adaptive processing （STAP） is used widely in airborne and space-based radar as a key techniques of MTI because of its superior Clutter Suppression performance. This paper firstly introduces the geometry of chutter of airborne radar, and elaborates the basic principle of STAP of airborne phased array radar. Then several jamming methods are proposed on the base of its weakness and limits and explaining its reasons at the same time, which builds a valid foundation for the realization of jamming for STAP technique. The proposed jamming methods have some theory value.【期刊名称】《电子设计工程》【年(卷),期】2012(020)015【总页数】5页(P71-74,77)【关键词】空时自适应处理;杌载相控阵雷达;雷达干扰;杂波抑制【作者】唐孝国;张剑云【作者单位】解放军电子工程学院，安徽合肥230037;解放军电子工程学院，安徽合肥230037【正文语种】中文【中图分类】TN97现代战争环境复杂，来袭目标常常是大纵深、全方位、多批次、全高度的。
雷达调研报告
雷达调研报告雷达调研报告一、调研目的雷达是一种用于探测、跟踪和监测目标的电子设备。
通过对雷达相关技术和应用的调研，我们旨在了解雷达在军事、航空、气象、交通等领域的应用情况，为进一步推广雷达技术应用提供参考。
二、调研方法1. 文献资料调研：收集相关标准、教材、专业书籍和学术论文，了解雷达的基本原理和技术。
2. 实地走访调研：参观军队、航空材料研究所以及气象局等机构，深入了解雷达在军事、航空、气象等领域的应用情况。
三、调研结果1. 雷达在军事领域的应用：军事雷达主要用于目标侦察、追踪和指挥控制，可提供敌我区分、目标跟踪等功能。
此外，雷达还可用于导弹防御系统、无人机控制系统以及军事通信等方面。
2. 雷达在航空领域的应用：航空雷达用于辅助导航、飞行监控以及避免与其他飞机相撞等功能，确保飞机安全起降和飞行。
航空雷达技术也在不断发展，逐渐实现自动导航和目标识别等功能。
3. 雷达在气象领域的应用：气象雷达用于监测和预测天气，可探测降雨、冰雹、风暴等天气现象，并提供预警信息。
气象雷达还可以用于航空、水文等领域的研究和应用。
4. 雷达在交通领域的应用：交通雷达主要用于交通流量监测、车辆速度测定和交通违法行为监测等方面，有助于交通管制和交通事故预防。
四、调研结论通过对雷达的调研，我们了解到雷达在军事、航空、气象和交通等领域都有广泛的应用。
雷达技术的进步，使得其在目标侦测、气象监测和交通管理等方面发挥了重要作用。
然而，仍然存在一些挑战和难题需要克服，比如雷达的分辨率和灵敏度等问题。
此外，我们还发现，在某些领域中，雷达技术的发展较为滞后，需要进一步加大研发和推广力度。
鉴于以上调研结果，我们建议进一步加强雷达技术的研发和应用。
同时，加强与各相关领域的合作，推动雷达技术在军事、航空、气象和交通等领域的广泛应用，为国家安全和经济发展做出贡献。
侦察监视技术
台军相控阵警戒雷达分布情况
二、侦察监视技术原理及应用
（ 一 ） 地 面 侦 查 监 视 技 术 及 应 用
超视距雷达技术
超视距雷达发射的电波，能在电离层与地面之 间跳跃传播而不穿过电离层，能探测地平线以下区 域，发现直线视距以外的目标。
电离层
地平线
二、侦察监视技术原理及应用 美国AN／FPS-118超视距雷达 （ 一 该雷达作用距离可达 926～3333千米，方位 ） 地 覆盖范围180度，探测高度60～350千米，具有探 面 测和监视地平线以下目标的能力，能够在远距离 侦 发现低空、超低空目标。 查 发射天线阵长：1千米 监 视 接收天线阵长：1. 5千米 技 对亚音速预警：3.3小时 术 对超音速预警: 1.2小时 及 对洲际导弹预警: 30分钟 应 AN/FPS-118 用
一、侦察监视技术概述
（ 侦察监视技术，在现代科学技术的推动下，已 三 ） 逐步形成一个学科多、门类广，且较完整的现代侦 侦 察监视系统，成为获取战场情报的主要手段。 查 侦察精度高 监 视 技 侦察范围广 侦察时间长 侦察监视技术 术 的主要特征 的 主 要 昼夜侦察揭示伪装 侦察信息传递快 特 征
二、侦察监视技术原理及应用 震动传感技术 （ 一 震动传感是通过震动探头拾取地面震动波来探 ） 地 测目标的一种技术。可探测到50米内运动的人员和 面 500米以内运动的车辆。 侦 上簧片 查 监 引出线 视 磁钢 线圈 技 术 软铁 壳体 及 应 下簧片 用
二、侦察监视技术原理及应用
（ 一 声响传感器采用的是声电转换技术，其基本原 ） 地 理与麦克风相同。它是通过一种声电转换器，把声 面 响信号转变为电信号。 侦 绝缘体 振膜 查 监 极 视 探测距离 化 技 电 声波 300～400米 术 源 及 应 后极板极头部分 用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波学报２０１０年８月对远程警戒雷达的超视距侦察和干扰技术研究王强井应忠（南京电子技术研究所，南京２１００３９）摘要：远程警戒雷达由于作用距离远、发射功率大、优良的抗干扰性能的特点，主要用于搜索、监视空中或海上目标，并可引导我方战斗机执行任务，而受到各军事强国的重视并大力研发。在对此类雷达的超视距侦察和干扰方面，国内外鲜有工程实现和文献著述。本文通过对超视距侦察和干扰技术的研究，寻找出一种新的地对地干扰方案。该方案对干扰和破坏敌方雷达侦察我方目标，并能掩护我方目标，同时也能检验我方雷达的抗干扰能力。关键词：超视距；侦察：干扰
ＳｔｕｄｙｏｎＯＴＨ－ｅｃｏｎｎａｉｓｓａｎｃｅａｎｄＪａｍｍｉｎｇＴｅｃｈｎｏｌｏｇｙｔｏＬｏｎｇ—ｒａｎｇｅＳ…
ｃｅＲａｄａｒＵｒｖｅｉｌｌａｎＣｅＫ
ＷＡＮＧＱｉａｎｇ．ＪＩＮＧＹｉｎｇ－ｚｈｏｎｇ
（ＮａｎｊｉｎｇＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｏｆｅｌｅｃｔｒｏｎｉｃｓｔｅｃｈｎｏｌｏｇｙ，Ｎａｎｊｉｎｇ２１００３９，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｏｗｉｎｇｔｏｆａｒｗｏｒｋｉｎｇｒａｎｇｅ，ｈｉｇｈｔｒａｎｓｍｉｓｓｉｏｎｐｏｗｅｒａｎｄｅｘｃｅｌｌｅｎｔａｎｔｉ－ｊａｍｍｉｎｇｃｈａｒａｃｔｅｒｉｓｔｉｃ，ｌｏｎｇ－ｒａｎｇｅｓｕｒｖｅｉｌｌａｎｃｅｒａｄａｒｉｓｍｏｓｔｌｙｕｓｅｄｔｏｓｅａｒｃｈｉｎｇａｎｄｓｃｏｕｔｉｎｇａｉｒｏｒｍａｒｉｔｉｍｅｔａｒｇｅｔ，ａｎｄｃｏｕｌｄｌｅａｄｂａｔｔｌｅｐｌａｎｅｔｏｅｘｅｃｕｔｅｍｉｓｓｉｏｎ，ａｎｄ
ｃｏｍｅｓｕｎｄｅｒｍｉｌｉｔａｒｙｃｏｕｎｔｒｉｅｓ’ｃｏｎｓｉｅｒａｔｉｏｎａｎｄｒｅｓｅａｒｃｈ．Ｐｒｏｊｅｃｔｒｅａｌｉｚｔｉｏｎａｎｄｌｉｔｅｒａｔｕｒｅｗｒｉｔｉｎｇｉｓｒａｒｅｌｙｏｂｔａｉｎｅｄａｔ
ＯＴＨ・－ｅｃｏｒｍａｉｓｓａｎｃｅａｎｄｊａｍｍｉｎｇｆｏｒｌｏｎｇ・・ｒａｎｇｅｓｕｒｖｅｉｌｌａｎｃｅｒａｄａｒ．Ｔｈｉｓｐａｐｅｒｓｅｅｋｓｆｏｒｏｎｅｎｅｗｇｒｏｕｎｄ・－ｔｏ・・ｇｒｏｕｎｄｊａｍｍｉｎｇｍｅｔｈｏｄｂｙｗｏｒｋｉｎｇｏｖｅｒＯＴＨ－ｅｃｏｎｎａｉｓｓａｎｃｅａｎｄｊａｍｍｉｎｇ．Ｔｈｉｓｍｅｔｈｏｄｃｏｕｌｄｄｉｓｔｕｒｂａｎｄｄａｍａｇｅｔｈｅｏｐｐｏｓｉｔｅｓ’ｓｃｏｕｔｉｎｇｏｕｒ
ｔａｒｇｅｔ，ａｎｄ
ｓｅｃｕｒｅｏｕｒｅｑｕｉｐｍｅｎｔｓ，ａｎｄｍｏｒｅｏｖｅｒｃｈｅｃｋｕｐｒａｄａｒｓ’ａｎｔｉ－ｊａｍｍｉｎｇｃａｐａｂｉｌｉｔｙ．
Ｋｅｙｗｏｒｄｓ：Ｏｖｅｒ－ｔｈｅ－Ｈｏｒｉｚｏｎ；Ｒｅｃｏｎｎａｉｓｓａｎｃｅ；Ｊａｍｍｉｎｇ
引言远程警戒雷达由于作用距离远、发射功率大、优良的抗干扰性能的特点，使得武器系统的作战半径超出了传统探测系统的探测范围，引发了军事战术的巨大变革，未来超视距攻击将成为战争的主要样式，如何侦察并干扰视距外的雷达将成为实施超视距作战的关键。在对此类雷达的超视距【ｌｏ＇ｊ，４１侦察和干扰方面，国内外鲜有工程实现和文献著述。本文通过对超视距侦察和干扰技术的研究，寻找出一种新的地对地干扰方案。该方案对干扰和破坏敌方雷达侦察我方目标，并能掩护我方目标，同时也能检验我方雷达的抗干扰能力。超视距侦察和干扰设备具有如下用途：①可提取敌方雷达的脉冲参数、频率参数和位置参数，引导干扰机在空域和频域上对准敌方雷达，对其进行有效的干扰；②可模拟产生动态的噪声干扰信号环境，包括窄带噪声、宽带噪声、灵巧噪声、梳状谱噪声等干扰样式，用以降低远距离地面警戒雷达的信噪比，减小作用距离；③可模拟产生动态的欺骗干扰信号环境，包括转航迹欺骗干扰和密集假目标压制式欺骗干扰。在有效干扰区域内，形成虚假目标航迹或假目标点迹，干扰超视距警戒雷达的数据处理系统，使数据处理系统饱和；④可同时模拟产生动态的噪声干扰和欺骗干扰信号环境，用以检验雷达在复杂电磁环境下的生存能力。１超视距侦察和干扰设备的传输原理对于地面和舰载警戒雷达，由于其作用距离远，发射功率大，考虑到馈线损耗的影响，发射天线一般不会离地面太高。为了干扰该警戒雷达，干收稿日期：２０１０—０６—２０６２７扰的效果，甚至无法干扰地面警戒雷达。根据经验公式【ｌｌ，假设雷达天线和干扰机天线离地面的高度均为２５米，可以求得通视距离为４１．２千米，这远不能满足使用要求，必须寻找新的干扰途径，实现对远距离警戒雷达的干扰。地面干扰机发射的电磁波会在对流层产生散射，利用散射信号可以对远距离的地面和舰载雷达进行干扰。目前有以下三种理论可以在不同程度上解释对流层远距离传播的现象，与实测的结果大致相同，目前比较成熟的是湍流理论１２ｌ。大气层对电磁波的散射传播将使微波的传播距离大大超过视线距离【ｌ五３＇４｜。但这种传播衰减很大，如果干扰机与目标雷达之间满足空间对准、频率对准和极化对准等条件，干扰信号经大气散射传播至雷达处，干扰效果是否有效，取决于干扰机的发射功率、干扰机天线增益、雷达天线增益、传输损耗和雷达接收机的灵敏度等因素。
２超视距侦察和干扰研究方法超视距侦察和干扰系统按功能模块划分主要包括天馈电路、发射电路、伺服电路、干扰产生电路、信号侦收和分选电路、软件及显控电路，另外还包括了相应的数据记录设备和对外接口电路等。系统组成框图如图ｌ所示。微波学报２０１０年８月图１超视距侦察和干扰系统纣ｌ成框图雷达的超视距侦察和干扰系统采用时分体制进行工作。首先系统工作在信号侦收方式，主控计算机控制伺服电路，实现空域搜索，侦收电路接收和测量雷达脉冲的时域参数、频域参数和位置参数，通过信号处理软件进行信号分选和识别，判断雷达的威胁等级，上报主控计算机。主控计算机根据上报的数据，自动或人工选择需要干扰的雷达种类和干扰策略，再通过专用接口将干扰参数下传到干扰产生电路，同时切换系统的工作模式为发射状态，实现对目标雷达的干扰。干扰电路有二个独立的通道，分别产生噪声干扰和欺骗ｆ扰。通过高速ＤＳＰ和Ｄ／Ａ电路，实时计算和产生灵巧噪声和梳状谱噪声，其带宽和谱线可控；通过宽带ＤＲＦＭ和数字复卷积电路产生密集假目标欺骗十扰。以上两种方法产生的Ｔ．扰信号均为基带干扰信号。微波上变频模块分为二路独立通道，分别将噪声干扰通道和欺骗通道产生的基带信号上变频作为发射机的激励信号。由于噪声干扰大多数为连续波信号，本系统采用连续波行波管作为高功率放大器。欺骗干扰一般为脉冲信号，为了输出最大的峰值功率，本系统仍然采用脉冲行波管发射机。大气对流层可以对雷达辐射的电磁波产生散射，虽然这种散射信号很弱，但只要侦察接收机的灵敏度足够高，还是可以截获到雷达信号的。利用对流层散射对雷达实施侦察，通常需要计算的问题有两个：一是对指定距离上指定目标侦察时，所需的侦察接收机的灵敏度；二是在侦察装备给定时，可以侦察目标的最大距离。侦察需要考虑以下几个因素：①雷达工作波长；②雷达波束的入射角度；③地理环境的影响；④大气衰落现象。回波信号由接收天线阵接收，每个阵元都连接一个接收机通
６２８
道，阵元的接收信号经接收处理后给出Ｉ、Ｑ正交中频输出，然后完成数字波束形成，可以实现测频和测向。侦察接收和信号分选框图如下图２所示。
ｌ天线，ｌ……ｌ天线ｎｌ加权枝正ｌ……Ｊ加权校正ｌ
ｌ模拟Ｆ受频Ｉ……Ｉ模拟ｒ变频ＩＩ模拟信道化ｌ…‘Ｊ模拟信道化ＩＡ／Ｄ…‘ｉＡ／Ｄ
ｌ敬字Ｆ娈频数字ｒ变频
Ｊｒ上上Ｊｒ
数字波束形成ＪＬ
测频／测向处理单元１【
Ｉ丰机Ｉ图２侦察接收和信号分选框图天线主要由天线反射面和馈源组成。为了保证天线增益，天线形式均采用了单偏馈抛物面天线。发射机采用行波管发射机，通常采用主振式放大体制，以固态放大器作前级驱动放大器，以大功率行波管放大器作为末级放大器，由变频器、高压电源组件（包括阴极电源、收集极电源、调制器及调制器电源、灯丝电源等）、钛泵电源、控保组件、以及冷却系统等构成。伺服电路主要由驱动（电机测速机组）、控制（工控计算机）、轴角检测、限位装置及其它辅助设备等组成。干扰信号模拟部分主要用来产生噪声干扰和欺骗干扰，或者两者的组合干扰信号，干扰的对象主要针对地面搜索警戒雷达、地面搜索跟踪雷达等，其原理框图见图３所示。基带噪声干扰信号可以由高速Ｄ／Ａ产生，包括宽带、窄带、疏状谱等干扰样式。
图３干扰电路组成框图主控计算机将干扰信号的参数（包括频率、带宽、谱线数量、功率、扫频规律等）通过ＵＳＢ口下载到高速ＤＳＰ２板，启动软件计算和产生所需的噪声干扰数据，下载到板载的缓冲存储器中，再启动高速Ｄ／Ａ输出中频噪声干扰信号，经微波上变频电路形成噪声干扰。欺骗干扰主要用来实现假目标微波学报２０１０年８月航迹欺骗、密集假目标压制等功能。其核心是Ｄ对：Ｍ模块和宽带复卷积电路。侦收电路接收敌方雷达的发射信号，经过变频和放大后送给欺骗干扰产生电路，作为激励信号，ＤＲＦＭ模块对输入信号进行采样和存储。如果系统采用假目标航迹欺骗模式，ＤＳＰＩ电路实时计算假目标的距离和速度，控制ＤＲＦＭ模块产生欺骗干扰；如果系统采用密集假目标欺骗模式，ＤＳＰｌ就控制复卷积模块对采集的信号进行卷积处理，增加干扰密度。完成上述处理后，基带信号经微波上变频电路变到所需的高频，作为发射机的激励信号。３超视距侦察和干扰技术仿真和讨论３．１侦察雷达信号的距离计算侦察的距离一般要求远大于雷达的探测距离，如此才能对雷达采取电子战的手段，无源探测与跟踪雷达自身不发射电磁波而只接收目标辐射的电磁波。目标天线辐射的电磁波在空间传播时随着距离增加其能量逐渐扩散，当电磁波投射到散射体上时，经过大气吸收衰减、散射衰减，最终到达侦察接收端的是很小的散射功率。为确保系统可靠的工作，要满足下列不等式，即：弓＋Ｇｒ＋Ｇ兄≥爵三（１）弓一目标发射功率；Ｇ，一目标雷达天线增益；Ｇ。一侦察天线增益；－卜侦察灵敏度；Ｌ一系统的总损耗。式中，不等式通常要使线路的功率分配留有一定余量，这是实现可靠侦察所必需的。３．２干扰发射计算根据干扰方程乓＝弓＋Ｇｒ＋Ｇ月一厶一￡，一Ｌ－Ｌ。（２）式中：只一雷达接收的干扰信号功率（ｄＢｍ）；只—干扰机发射功率（ｄＢｍ）；Ｇ，—干扰机天线增益（‘ｌＢ）：Ｇ。一雷达天线增益（ｄＢ）；厶一自由空间的基本传输损耗（ｄＢ）；￡。一对流层散射损耗（ｄＢ）；￡Ｊ一天线介质耦合损耗（ｄＢ）；￡。一大气吸收损耗（ｄＢ）；根据经验公式，可以得到天线介质耦合损耗和大气吸收损耗具有较高准确度的结果。６２９—，，一，—一，／—，一一／
一，／
／—／
／—，一
—，—一
ｌｉ／／
／
二：／／一一—二／
二多二—一／妒／形
／＂／’枷／，多多ｒ／
７／妙＇１
夕／０ＢＧＨＥ
图４对流层传输总损耗３．３干扰效果分析假设雷达接收机天线波束宽度为３。×３。，根据天线方向图函数，可以计算出在各个不同的角度，干扰机对雷达的有效干扰距离。图５一－．８分别是频率为８００ＭＨｚ、８ＧＨｚ的干扰机有效距离仿真图。＊¨
