联想GJ17L3液晶显示器通病
显示器品牌通病

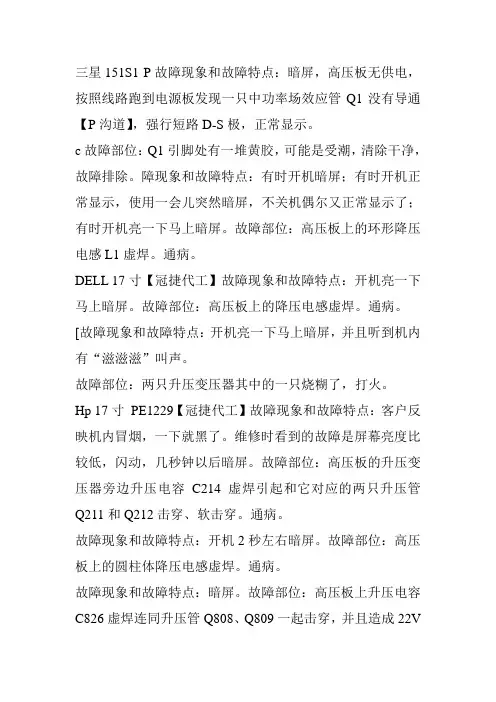

三星151S1 P故障现象和故障特点：暗屏，高压板无供电，按照线路跑到电源板发现一只中功率场效应管Q1没有导通【P沟道】，强行短路D-S极，正常显示。
c故障部位：Q1引脚处有一堆黄胶，可能是受潮，清除干净，故障排除。
障现象和故障特点：有时开机暗屏；有时开机正常显示，使用一会儿突然暗屏，不关机偶尔又正常显示了；有时开机亮一下马上暗屏。
故障部位：高压板上的环形降压电感L1虚焊。
通病。
DELL 17寸【冠捷代工】故障现象和故障特点：开机亮一下马上暗屏。
故障部位：高压板上的降压电感虚焊。
通病。
[故障现象和故障特点：开机亮一下马上暗屏，并且听到机内有“滋滋滋”叫声。
故障部位：两只升压变压器其中的一只烧糊了，打火。
Hp 17寸PE1229【冠捷代工】故障现象和故障特点：客户反映机内冒烟，一下就黑了。
维修时看到的故障是屏幕亮度比较低，闪动，几秒钟以后暗屏。
故障部位：高压板的升压变压器旁边升压电容C214虚焊引起和它对应的两只升压管Q211和Q212击穿、软击穿。
通病。
故障现象和故障特点：开机2秒左右暗屏。
故障部位：高压板上的圆柱体降压电感虚焊。
通病。
故障现象和故障特点：暗屏。
故障部位：高压板上升压电容C826虚焊连同升压管Q808、Q809一起击穿，并且造成22V供电保险PF801一起烧断。
通病Hp 15寸f1503【冠捷代工】故障现象和故障特点：开机一段时间后暗屏。
故障部位：高压板上的环形降压电感L201虚焊。
【此高压板上有三只同样的电感都爱虚焊】。
通病。
恒生15寸【北京创纪代工――－杂牌】H故障现象和故障特点：暗屏。
故障部位：高压板有虚焊，但是不知道是哪里，用风枪全部吹一下就好了。
故障现象：开机亮一下马上暗屏。
+ g; M4 _& ]6 k6 ]. h! f" A 故障分析和维修过程：此机高压板振荡芯片型号为BA9741F，它的15脚为过流保护。
短路15脚到地然后开机，灯管长亮，听见高压板上有“吱吱吱”叫声；测两只灯管的低压反馈端直流电压，其中一路为2.6V，另一路从3V一直上升到4V，并且这一路的灯管发热量很高；调换这两路反馈到地之间的电解，电压也刚好变过来了，由此证明是电解漏电。
液晶显示器的通病
联想LXB-L15【冠捷T560K】
故障现象和故障特点：开机亮一下马上暗屏，换高压板没好。
故障部位：在显示器底座里面的电源12V输出两只滤波电解鼓包了【1000uF/16V】。通病。
清华同方15寸【源兴代工】
故障现象和故障特点：开机机内有“滋滋滋”叫声，屏幕抖动，有不规则的干扰线。
Acer 15寸老款 PF553
故障现象和故障特点：通电无反应，开关失灵，指示灯不亮，黑屏。
故障部位：300V大滤波电解正极引脚腐蚀断路、电源输出滤波电解C703、C707鼓包【1000UF/16V】。通病。
Hp 17寸 f1723【冠捷代工】
故障现象和故障特点：插或者不插信号线都是通电绿灯一亮一灭，黑屏。在指示灯灭时按开关失灵，指示灯亮时按开关可以关机。
TCL 15寸 ML-56
故障现象和故障特点：开机闪红灯，黑屏。外置电源适配器空载输出12V，带载4V。
故障部位：外置电源适配器12V供电滤波电解漏电。【此电解外表看不出来损坏】。
三星151S
故障现象和故障特点：通电无反应，指示灯不亮，黑屏。
故障部位：300V大滤波电解【100UF/400V】放炮连同220V输入端的两只圆柱体保险烧断。
还有另一个问题是，驱动板上的M6759容易坏，现象是开机黑屏或无规律黑屏，让人容易怀疑高压板的问题，这芯片是PLCC44的封装，可用一好的芯片用编程器把原来的资料拷贝过来即可，这种芯片市场上新的就有坏的，可要留意。
故障部位：用导线直接连上烧断的元件后开机正常显示，故障排除。
现代 Q15N
故障现象和故障特点：开机黑屏，指示灯绿色。
故障部位：电源输出电解C661鼓包。【470uf/25V】
液晶显示屏接触不良的维修方法
液晶显示屏接触不良的维修方法
LCD显示屏接触不良是一个普遍存在的问题，造成各种疑难杂症，不仅影响该设备的使用，而且也会给使用者带来许多不便。
对于液晶显示屏的接触不良问题，这里有以下几种维修方法：
一、显示丝接触不良：
1、检查电源部件，查看是否有10uF或22uF的电容断开，如果有，请及时用新电容代替它。
2、检查显示丝电阻，看是否松动或损坏，如果有，记得重新焊接它。
3、重新焊接显示丝连接头，记得检查是否有缺失或损坏的接触，如果有，重新焊接它。
二、显示端子接触不良：
4、首先，应重新检查显示端子的结构，如果发现显示端子及其连接的金属部件存在裂纹或焊接不良，应及时更换新的显示端子，液晶显示屏及连接线尽量用漆包线材绑缠密密麻麻保证接触质量。
5、如果已经更换了新的显示端子，但仍然存在接触不良的问题，则可能需要更换显示端子的焊锡，确保显示端子与电路板的接触质量。
三、重新焊接显示屏：
6、发现显示屏存在接触不良，不得不重新焊接。
焊接的工艺很重要，重新焊接前，应检查显示屏是否有接触不良的锡芯或电缆，如果有，应及时更换新的锡芯或电缆，重新焊接时，应采用熔断方式，使电接触更有效地连接。
总之，想要得到更好的液晶显示屏接触效果，我们应该做到以上几点，正确的维修方法可以提高液晶显示屏的使用效果，从而节省时间和费用。
液晶显示器常见的故障与解决方法
液晶显示器常见的故障与解决方法
1.显示器无法开机或开机后没图像：
-检查显示器的电源线是否插紧，确保电源正常供电。
-检查数据线是否松动或损坏，尝试更换数据线。
-检查电脑的显卡输出端口是否正常工作，尝试连接到其他显示设备上。
2.显示器图像模糊或失真：
-检查显示器的分辨率设置是否正确，确保与电脑的分辨率设置一致。
-调整显示器的亮度、对比度和色彩设置，可能需要进行适当的调整
以提高图像质量。
-清洁显示器屏幕表面，可能有灰尘或污垢导致图像模糊。
3.显示器出现闪烁或黑屏：
-检查数据线是否松动或损坏，尝试更换数据线。
-查看电脑的显卡设置，尝试降低刷新率以减少闪烁。
-适时更新显示器驱动程序，以确保与电脑系统的兼容性。
4.显示器颜色不准确或异常：
-检查显示器的色彩设置，确保设置正确。
-尝试调整显示器的色温和色彩平衡，以改变颜色表现。
5.显示器出现死点或亮点：
-死点是指显示器上出现的一个或多个点完全不亮，无法显示图像。
-亮点是指显示器上出现的一个或多个点常亮，无法显示其他颜色。
-避免使用尖锐的物体触摸屏幕，以防划伤或压坏液晶。
-如果死点或亮点数量较少且不明显，可以尝试使用软件修复工具。
液晶显示器容易损坏的部件及故障分析

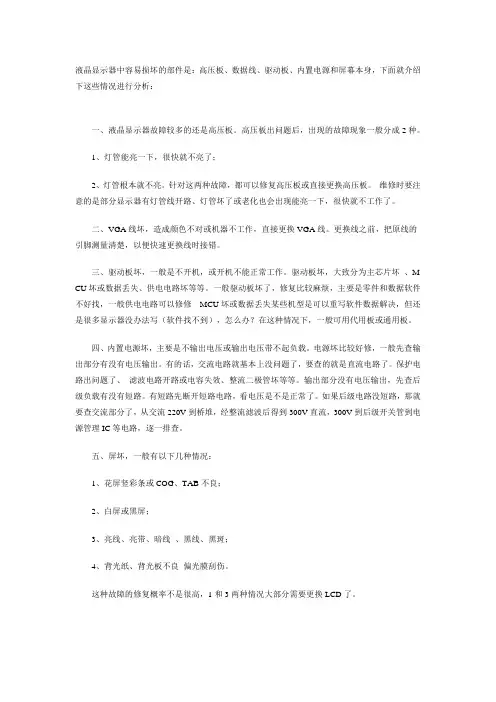

液晶显示器中容易损坏的部件是：高压板、数据线、驱动板、内置电源和屏幕本身，下面就介绍下这些情况进行分析：一、液晶显示器故障较多的还是高压板。
高压板出问题后，出现的故障现象一般分成2种。
1、灯管能亮一下，很快就不亮了；2、灯管根本就不亮。
针对这两种故障，都可以修复高压板或直接更换高压板。
维修时要注意的是部分显示器有灯管线开路、灯管坏了或老化也会出现能亮一下，很快就不工作了。
二、VGA线坏，造成颜色不对或机器不工作，直接更换VGA线。
更换线之前，把原线的引脚测量清楚，以便快速更换线时接错。
三、驱动板坏，一般是不开机，或开机不能正常工作。
驱动板坏，大致分为主芯片坏、M CU坏或数据丢失、供电电路坏等等。
一般驱动板坏了，修复比较麻烦，主要是零件和数据软件不好找，一般供电电路可以修修MCU坏或数据丢失某些机型是可以重写软件数据解决，但还是很多显示器没办法写（软件找不到），怎么办？在这种情况下，一般可用代用板或通用板。
四、内置电源坏，主要是不输出电压或输出电压带不起负载。
电源坏比较好修，一般先查输出部分有没有电压输出。
有的话，交流电路就基本上没问题了，要查的就是直流电路了。
保护电路出问题了、滤波电路开路或电容失效、整流二极管坏等等。
输出部分没有电压输出，先查后级负载有没有短路。
有短路先断开短路电路，看电压是不是正常了。
如果后级电路没短路，那就要查交流部分了，从交流220V到桥堆，经整流滤波后得到300V直流，300V到后级开关管到电源管理IC等电路，逐一排查。
五、屏坏，一般有以下几种情况：1、花屏竖彩条或COG、TAB不良；2、白屏或黑屏；3、亮线、亮带、暗线、黑线、黑斑；4、背光纸、背光板不良偏光膜刮伤。
这种故障的修复概率不是很高，1和3两种情况大部分需要更换LCD了。
液晶显示器的常见故障及解决方法
液晶显示器的常见故障及解决方法1.开机电源指示灯亮而屏幕不显示或显示一下就灭：电源板部分的电容或高压板上的电容故障：鼓包，虚焊…..2.电源指示灯不亮，无显示：有三种情况：一，电源板本身二，主板上某一处短路，把从电源送来的电压拉低0V三，按键失控3.开机白屏，关机后白屏：高压板上的供电线路上的mos管击穿，或PWM芯片及其周围的电子元器件故障。
4.间歇性黑屏：故障在高压板上PWM芯片控制的mos管或三极管击穿。
5.摔过后的显示器开机亮一下就灭：灯管坏。
6 . 不显示，指示灯亮，屏幕不亮：高压板上的故障，测芯片或电容，保险等。
7．无任何反应：从电源开始查电路。
8.不开机，指示灯为黄色：常规查起。
9.开机半小时后白屏：用通用板测屏后再定故障在哪里：是屏还是在驱动板。
10.三无故障：先查电压：3.3V,5V,12V是否正常，驱动板上的电压是否正常，按键板上的按键是否正常。
11.花屏：驱动板或屏上的IC坏。
12.雷击后不开机：电源板故障。
13.图像红色拖尾且图像模糊：用通用的驱动板排除看到底是驱动板还是液晶屏本身。
（若现象依旧则在液晶屏，若外观均正常的话可以考虑更换其主控IC.）14.开机后指示灯闪烁无显示：灯闪则是电路有短路或电压过低带不动负载。
可以断开屏线看是否可以正常，看到底是那部分的故障。
（一般是相关的电容或二极管被击穿。
）15.接VGA数据线后黑屏：为MCU损坏，可以刷写程序后看是否正常，如若不行可更换MCU.16.开机后亮一下后就灭，指示灯为绿色：高压保护。
高压条故障：更换高压条的PWM的控制IC,并查看相关的电路电子元器件。
17.高压不受控，高压上的控制接口坏：可以从驱动板上找一个开机3V关机0V的电压飞线到高压的控制端。
18.开机白屏：故障在屏或驱动板：用通用驱动板来进行排除，到底是屏还是驱动板。
（一般是屏供电的问题：看驱动板上的屏供电元器件是否正常，屏本身的保险是否正常。
）19.自动关机：MCU或其他的IC热稳定性差，可以用手摸看哪个芯片发烫。
液晶显示器常见故障分析及维修方法
开关电源电路的实物图
① 交流电路主要元件损坏后表现的故障特点
当这些交流电路元器 件损坏后,就会造成电 源电路无输出电压,显 示器无法开机,
保险 管
热敏 电阻
压敏 电阻
② 整流滤波电路主要元件损坏后表现的故障特点
当整流桥堆击穿后,出 现短路炸断保险管现 象,造成显示器指示灯 不亮且无法开机,
当滤波电容损坏后往往表 现烧开关管、损坏开关电 源控制模块或造成有时能 启动有时不能启动, ，
2 液晶显示器常见故障的维修思路 ① 液晶显示器不开机的故障检修思路
② 液晶显示器开机亮一下,马上出现暗屏的故障检修思路
③ 液晶显示器出现花屏的故障检修思路
3.2 液晶显示器的故障维修方法
3.2.1 观察法
观察法就是通过人的视觉、嗅觉和听觉 等方式来检查液晶显示器比较明显的故障,如 保险管是否变黑,电解电容是否鼓包、漏液,大 功率电阻是否有烧焦的痕迹,电路板焊点是否 有明显虚焊,各电路板之间的连接线接口是否 连接不良等；另外,当内部电路存在短路现象 把有些元器件烧焦并发出烧焦味或冒烟现象, 甚至有些器件发出异常的声响等，
背光 灯接 口
PWM 控 制模 块
开关 功率 管
a 高压板顶面实物图
b 高压板底面实物图
① PWM控制模块损坏后表现的故障特点
当PWM控制模块损坏后会引 起高压板升压电路不工作,造 成显示器会出现暗屏或黑屏 的故障现象,
② 集成场效应开关管损坏后表现的故障特点
损坏会使高压板无高压输出,造成 暗屏的故障现象,严重短路时会造 成电源电路起保护动作出现无法 开机的故障现象,
传输线及接口接触不 良时会导致显示器出 现黑屏、花屏、白屏 或字符虚的故障现象,
联想常见显示器故障通病解决办法
联想常见显示器故障通病解决办法联想LXM-WL19BH通病一台是外接灯管开机3秒黑屏，测得高压一体板，5V，14V正常，板子上无电容鼓包。
锁定高压故障，此板的通病是：高压电路上的两个16V220的滤波电容漏电，引起高压保护。
解决方案：把两个电容换成25V470的，找一根导线，一头接TL494的16脚，另一头接地，然后上电，此时灯管一般会亮1分钟左右再黑屏。
拔电，取下16脚的导线。
上电试机2小时OK,故障排除。
此法屡试不爽。
可灵活变通，其他电路也可以。
另一台没电压，指示灯不亮，测得电源IC LD7575~~8脚有330V 电压，6脚无输出，{6脚正常为14V}通病：直接更换LD7575，故障排除，秒杀~~~LXM-WL19BL还有两个通病，1》屏幕发红~~换灯管。
2》2》花屏~~~设计上的缺陷，拔插屏线可解决大部分故障。
联想LXH-GJ17L3开机3秒黑屏，各电压都正常，直接测试C5706，发现有一个击穿，换的时候要两个一起换，{5707可代用}加焊所有电容，电感，高压包后OK，使用这个电路的明基和联想17寸的居多，设计上的缺陷。
还有台是明基的，型号忘记了，灯官不亮，电压正常，更换C5706，J598，加焊后OK，测试电容漏电的方法：视电解电容器容量大小，通常选用万用表的R×10、R×100、R×1K挡进行测试判断。
红、黑表笔分别接电容器的负极（每次测试前，需将电容器放电），由表针的偏摆来判断电容器质量。
若表针迅速向右摆起，然后慢慢向左退回原位，一般来说电容器是好的。
如果表针摆起后不再回转，说明电容器已经击穿。
如果表针摆起后逐渐退回到某一位置停位，则说明电容器已经漏电。
如果表针摆不起来，说明电容器电解质已经干涸推失去容量。
有些漏电的电容器，用上述方法不易准确判断出好坏。
当电容器的耐压值大于万用表内电池电压值时，根据电解电容器正向充电时漏电电流小，反向充电时漏电电流大的特点，可采用R×10K挡，对电容器进行反向充电，观察表针停留处是否稳定（即反向漏电电流是否恒定），由此判断电容器质量，准确度较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联想GJ17L3液晶显示器通病
笔者单位的3台联想LXH—CJl7L3液晶显示器，在半年多时间内先后4次发生同样的故障现象。
该机液晶面板后屏蔽罩里面有并排的两块电路板，左面的电路板为电源板，右面的为信号处理电路。
电源板有三个输出插座，其中两个为供液晶屏背光灯管的高压。
另一个为供信号处理电路的电源。
观察两块电路板表面无元器件损坏迹象。
将电源电路板拆下，观察电路板背面有三处有过热痕迹，其中环型电感L102的一个焊点周围已经由原来的绿色变为浅褐色。
此电感为电源进线12V的滤波电感。
仔细观察此焊点，发现焊点不如其他焊点那样光亮，有些发灰、发暗，用万用表电阻挡测电感两焊点间电阻，指针在2~10Ω间不稳定地摆动，分析此处虚焊。
加电测量，电感输入端12V电压正常(11．6V)而输出端表针仅微动，偶尔上升到2~3V左右，证实故障点在此处。
于是将此焊点重新焊接，加电试验，一切正常。
但时隔仅月余，另一台同型号显示器也出现了同样的故障，且故障点完全相同，本想采取同样方法处理，但又一想，为什么两台显示器会出现如此相似的故障？
为了找到问题的答案，于是将此焊点用吸锡器吸干净后观察，发现此电感的引出线仅比铜箔面高不足一毫米，焊锡达不到工艺要求形成双曲面的形状，印制板又是单面的，无金属化孔，焊锡无法进入焊盘开孔。
铜箔与电感引脚之间，仅由薄薄的一层焊锡接触，此处通过电流又大(显示器注明为 3．5A)，时间稍长难免造成虚焊。
为解决此问题，将此电感的两个焊点的焊锡吸空，将固定电感的柔性硅胶与电路板分离后取下电感。
观察电感中心引出脚，发现此引脚总共长约3毫米，高出电感面不足2毫米，其中镀锡部分大部为黑色氧化物，这是接触不良造成过热的痕迹。
为彻底消除故障，将此电感引脚处拆下大半圈并伸直，去掉新形成引脚的漆皮(原电感约40圈，因不是谐振电感，去掉大半圈影响不大)，重新牢固焊接，故障彻底排除。
