功率因数控制器RVC的使用说明
功率因数控制器_RVT
2个触点，使用单线协议 - 寄生供电模式 (不需要接外部电源) - 在菊链网络中可连接更多节点 - 8个温度探针连接 - RVT到温度探针或两温度探针间最长8米 - 最长64米
2个报警继电器输出和1个风扇/报警继电器输出
RVT有2个报警继电器输出(常开和常闭)和一个风扇/报警 继电器输出。
在线帮助按钮 帮助键
为您提供RVT性能和功能的全面介绍。
全自动设定 C/K值，激活的输出回路，切换顺序和相位移均可自动设定。
可编程的保护阈值 可编程的保护阈值保护电容器组不受过压、过流、过温和谐 波畸变过大的影响。
CT连接 1 : 连接1个CT 2 : 连接2个CT 3 : 连接3个CT
电压测量 LN : 相对中性线电压 L L : 相间电压 1 : 单相电压 3 : 三相电压
适用电网 1Ph : 单相电网(相对中线或相间) 3Ph : 三相电网
根据安装方式和电流电压量的测量需求可选择不同的连接 方式。
对于RVT6和RVT12,可用的只有1、2、3三种连接方式， 而RVT12－3P有8种连接方式可供选择。
1/2
RVT / RVC
RVT
功率因数控制器 - RVT
触摸屏
菜单浏览更加方便
一个全面的交互界面 - 使电容器组设置更加直观 开始界面
谐波频谱显示
选择所需显 示的测量量
放大/缩小 图表
典型设置界面 数字键盘
标题栏 设置区 状态栏
图注释 激活的输出回路 软件解锁 软件锁定 激活通讯 禁止通讯 警告 准备投入 准备切除 手动模式 设定模式 自动模式

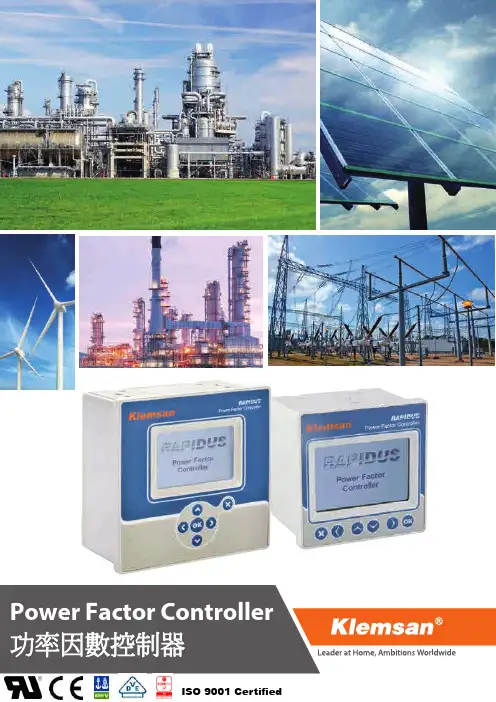

台达 RAPIDUS 211R 212R RAPIDUS 218R 功率因数控制器说明书
Power Factor Controller 功率因數控制器
RAPIDUS 211R/212R
12段+ 2警報接點(212R: 24段) 8段+ 2警報接點
Measurement
Dimensions Unit: mm
92
開孔尺寸
137
137
136
96.8
65.87.0
96.889.6
92
92
開孔尺寸
RAPIDUS 211R/212R
RAPIDUS 218R
本產品取樣頻率每cycle 取樣512點，採用168MHz 微處理晶片(Micro- processor)搭 配RTC(real time clock)，進行更快速且精確的運算數值，圖形顯示LCD 螢幕可以直接進行各項數據、波形觀測與數值設定，除提供當月、當日、當時的統計資訊供查詢，更內建各相之V 、I 、P 、Q 、S 、PF 、V/I 諧波、THDV/I 和溫度數值警報設定功能，適合多樣性的系統應用。
內建密碼保護功能更可以避免人員更改重要設定。
Other Features
Connection
Klemsan
電壓、電流諧波顯示
6種補償模式供選擇
自動學習功能
每段電容器投切次數
多種警報設定功能
每段電容器使用時數紀錄
Measure->Harmonics->V %20
%15 %10 %5 %
1
1121
31
4151
I %
V %
I %。
功率因数控制器_RVT
8 锁定或解锁“空白设置”，
然后按OK键
14 按OK键
20 按OK键
3 激活“自动”
9 按OK键
15 按OK键
21 自动调试完成
4 按OK键
10 按OK键
16 按OK键
5 按OK键
11 按OK键
17 按OK键
6 选择连接方式，按OK键
12 输入CT变比：50
18 按OK键
1/4
RVT / RVC
RVT
1/2
RVT / RVC
RVT
功率因数控制器 - RVT
触摸屏
菜单浏览更加方便
一个全面的交互界面 - 使电容器组设置更加直观 开始界面
谐波频谱显示
选择所需显 示的测量量
放大/缩小 图表
典型设置界面 数字键盘
标题栏 设置区 状态栏
图注释 激活的输出回路 软件解锁 软件锁定 激活通讯 禁止通讯 警告 准备投入 准备切除 手动模式 设定模式 自动模式
适用于高环境温度
RVT适用于高环境温度，通过外接温度探针可监测最高环境 温度高达70°C。
电压和频率适应范围宽
RVT可连接的电压和频率范围为100-460V，50/60Hz. RVT 可直接测量高达690V的电压而不必外接电压互感器。
简易的调试功能
RVT所有参数均可全自动设定，确保电容器组调试流程更 加简便。
感性0.7 ~ 容性0.7 0.01 ~ 5A 自动测量C/k
1:1:1:1:1:….:1 - 1:2:2:2:2:….:2 - 1:2:4:4:4:….:4 1:2:4:8:8:….:8 - 1:1:2:2:2:….:2 - 1:1:2:4:4:….:4 1:1:2:4:8:….:8 - 1:2:3:3:3:….:3 - 1:2:3:6:6:….:6 1:1:2:3:3:….:3 - 1:1:2:3:6:….:6 以及任何用户编程定义的顺序
RVC-GE-PF说明书中文
:
+/- 10% .
.
:
50 60 Hz +/- 2Hz(
).
:
.
5A (RMS)
: < 0.1 Ohm.
: 15VA
:
A C : 3 A / 4 0 0 V, 5 A / 2 5 0 V, 5 A / 1 2 0 V DC:0.5A/110V,1.5A/60V,5A/28V
:
/ 0.7 0.01 1A.
, RV C
Cos .
SET
.
. .(
16
COS THDI
COS
SET
9.
Cos . AUTO
Cos
AUTO
, , RVC
,+ :
:
,
, PF,
AUTO
.
. .
Cos PF.
AUTO
COS
+
.THDU .
+
THDI .
+
+
U K
,V ,
. .
KV.
U V
AUTO
Cos -
,%
., ,%
. .
+
I
,A KA.
8.
................................................................... 15
9.
............................................................ 17
10.
.......................................................... 18
EPCOS功率因数控制器BR6000操作手册说明书
功率因数控制器BR6000操作手册版本5.0C 爱普科斯爱普科斯（（上海上海））产品服务有限公司电力电容器部上海市淮海中路381号中环广场6楼633-641室 200020电话：＋86（21）3302 4620 －60 传真：＋86（21）6391 6889电邮：*******************网址：功率因数控制器 BR6000注意：1. 高压危险！2. BR6000限室内使用！3. 确保控制器设置的放电时间与电容器放电时间相匹配！目录第一节概述 / 产品系列及附件 3 第二节控制器的安装 / 接线图 52．1 电流测量 6 2．2 相位校正编程 6 2．3 报警输出 / 故障信息 7第三节操作模式 7 第四节自动操作 / 显示功能 8 第五节编程5．1 自动初始化 9 5．2 手动模式编程 10 5．3 编程锁 13 第六节手动操作/固定步级的编程 14第七节服务模式和测试运行 15第八节专家模式 16 8．1 专家模式1 18 8．2 专家模式2 18 第九节控制原理 19 第十节通讯接口 20 第十一节初始化操作 20 第十二节维护和质量担保 20 第十三节故障解决 21第十四节技术参数 22附件：附件1 控制序列表 23 控制序列编辑器的介绍附件2 默认设置 24附件3 双控制器的组合控制 25附件4 MMI6000 的应用 26附件5 MODBUS通讯协议 27附件6 操作图(快速编程) 29第一节概述BR6000功率因数控制器是一种先进的经过革新设计并带有多种功能的控制设备。
目前的版本是V5.0；BR6000-V5.0控制器设计的取样电压范围为30...525V（相电压L-N或线电压L-L），控制器本身的供电电压为110...230VAC。
它的一个明显的特点是采用纯文本的菜单引导显示，并提供给使用者一种最为方便的操作界面。
简单易懂的符号同标准键盘文字符的显示（九国语言）相结合，极大地方便使用者的操作以及结果的显示。
功率控制器说明书
功率控制器五、轻载实验连接功率控制器输入电源线，断开功率控制器与负载的连线，用两只100W/220V的灯泡（白炽灯功率不得小于100W）做假负载，两只灯泡呈串联连接，分别接到功率控制器的输出端。
打开功率控制面板，将控制电路板上的拨动开关K1由恒流挡拨至开环挡。
接通电源，做以下检查。
1.查看面板指示灯POWER是否亮，风机工作是否正常。
若电源指示灯不亮，风机不转，请按以下步骤检查：A.检查功率控制器的输入电压U1、V1的电压是否正常；B.检查功率控制器的快速熔断器是否熔断。
C.检查控制电路板上JD2接线端子的电压是否与功率控制器的输入电压U1、V1的电压是否一致。
D.检查控制板上电源变压器是否损害。
电源变压器原边或副边线圈是否开路或短路，停电后可检查原边线圈的电阻值正常时应在 1.2—1.5千欧，副边线圈两组的电阻值正常时在9—12欧姆，如损坏请与生产厂房联系。
E.风机工作不正常请检查风机电源连线是否正确。
用万用表测量接线端子A、N两端之间电压是否为交流220V。
若接到380V会导致风机损坏。
2.调节手动调节电位器，输出电压U2、V2两相间的电压应在0—372V范围内（非定值，随输入电网电压而变化）范围内连续可调，并能稳定在任意值。
若功率控制器输出电压不随控制信号的变化而变化，请做一下检查：1)调节手动调味器，功率控制器无电压输出。
a.检查功率控制器输入端U1，V1电压应为380V±10%b.检查手动转换开关应在手动档，K1和K2之间应连通c.检查手动调节电位器（2.2K）接线是否正确；端子WB(K1)和端子GND间的直流电压应在0—6V连续可调。
注意：接线端子WB、K2、K1在此时影视连通的。
d.负载白炽灯的连线开路或白炽灯内部开路，停电后检查功率控制器输出端电阻（所带负载）e.控制电路板损坏，有手动调节的控制信号，无触发可控硅的触发信号。
检测办法：当电位器调节到最大时（K1与GND之间应在6VDC左右），用万用表直流电压档测量G1与T1，G2与T2之间电压应在1—2VDC之间，如果没有电压信号，则可能是控制电路板故障，如损坏请与生产厂方联系。
安科瑞功率因数补偿控制器说明书
安科瑞功率因数补偿控制器说明书说明书：安科瑞功率因数补偿控制器第一章：产品概述1.1 产品简介本章介绍了安科瑞功率因数补偿控制器的基本信息，包括产品的应用领域、主要功能以及优势特点。
第二章：产品结构和参数2.1 产品结构2.1.1 外观及组成部分介绍2.1.2 连接示意图2.2 主要参数2.2.1 额定工作电压2.2.2 额定电流2.2.3 控制方式2.2.4 功率因数补偿能力第三章：安装指南3.1 安装环境要求3.1.1 温度要求3.1.2 湿度要求3.1.3 环境振动要求3.2 安装步骤3.2.1 安装位置选择3.2.2 接线安装第四章：使用说明4.1 产品启动与关闭4.2 参数设置4.2.1 基本参数设置4.2.2 定时任务设置4.2.3 报警参数设置4.3 功能操作4.3.1 数据查询4.3.2 曲线显示4.3.3 报警处理第五章：故障排除5.1 常见故障及解决方法5.1.1 电源故障5.1.2 通信故障5.1.3 控制器故障5.2 联系方式与技术支持5.3 常见问题解答第六章：附件6.1 产品连接线图6.2 配套软件使用说明6.3 质保卡第七章：法律名词及注释7.1 功率因数补偿7.2 电压稳定器7.3 无功功率7.4 电力电子技术附件：1.产品连接线图2.配套软件安装说明3.质保卡法律名词及注释：1.功率因数补偿：通过调整电网上流过去的电流与有用功之间的相位差来提高功率因数的技术。
2.电压稳定器：一种用于调节电网电压的设备，能够将输入电压调整为稳定的输出电压。
3.无功功率：在交流电路中，因电流与电压之间存在相位差而不做功的功率。
4.电力电子技术：应用电子元器件和器件的基本原理和技术，用于发电、输电、配电和用电等方面的电力系统的技术。
安科瑞功率因数补偿控制器说明书
025ARC系列功率因数补偿控制器安装使用说明书V1.1目录1概述 (1)2产品型号规格 (1)3技术参数 (1)4安装指南 (2)4.1外形及安装尺寸 (2)4.2仪表及开孔示意图 (2)4.3安装示意图 (2)4.4端子排列 (2)4.5接线示例 (3)4.6注意事项 (4)5使用指南 (5)5.1面板指示 (5)5.2系统上电 (6)5.3测量数据查看状态 (6)5.4工作参数查看状态 (6)5.5工作参数设定状态 (7)5.6设定值对控制器的运行作用 (8)6通讯指南 (9)6.1概述 (9)6.2协议 (9)6.3错误校验码的生成方法 (10)6.4通讯应用格式详解 (10)6.5应用细节及参量地址表 (11)1概述ARC系列功率因数补偿控制器是低压配电系统补偿无功功率的专用控制器，可以与多种等级电压在400V 以下型号的静电容屏配套使用。
输出路数有6、8、10、12路四种规格。
产品符合标准JB/T9663－1999，具有功能完善、运行稳定可靠、控制精度高等特点。
ARC系列功率因数补偿控制器具备RS485通讯接口，其所采样得到的电压、电流、频率、有功功率、无功功率、有功谐波百分量、功率因数、温度可通过通讯接口传送到其它外部设备。
2产品型号规格表1产品型号规格及功能产品型号基本功能外形可选功能ARC-6/J ARC-6/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；6路控制接点输出*42方形-T：柜体温度检测；-K：开关量输入与报警输出；ARC-8/J ARC-8/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；8路控制接点输出*ARC-10/J ARC-10/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；10路控制接点输出*ARC-12/J ARC-12/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；12路控制接点输出*注*：控制输出方式：J为继电器控制输出；R为晶闸管控制输出3技术参数表2技术参数技术参数指标输入电压额定值：线电压Ubc=380VAC或相电压Ua=220VAC；电流额定值：Ia=5A过载电压：1.2倍连续，2倍持续30秒；电流：1.2倍连续，10倍持续5秒频率45Hz～65Hz功耗电压输入回路功耗均小于0.2VA测量形式真有效值（RMS）热电阻PT100精度等级电流、电压、有功功率、功率因数为0.5级；无功功率、谐波百分量为1.0级；频率为0.01Hz温度影响100ppm/℃（0～50℃）功能显示LED显示各电参量，投切指示、报警指示通讯RS485，Modbus-RTU协议；波特率2400/4800/9600/19200bps开关量输入12路干接点输入，内置电源,光耦隔离报警输出2路无源常开接点输出，触点容量2A250VAC/30VDC，过压、过谐报警等电源电压范围AC220V或AC380V（允许波动≤±20%）功耗<5VA（1）表2（续）技术参数技术参数指标绝缘电阻≥100MΩ工频耐压电源端子组与信号输入、输出端子组之间2kV/1min（RMS）环境温度工作：-10℃～+55℃贮存：-20℃～+70℃湿度5%～95%RH，不结露海拔≤2500m其他不含腐蚀性气体，无导电尘埃，无易燃易爆介质，无雨雪直接侵蚀，无剧烈震动外形尺寸120×120×85mm重量约1kg4安装指南4.1外形及安装尺寸表3外形及安装尺寸仪表外形面板尺寸壳体尺寸开孔尺寸单位：mm宽高宽高深宽高42方形120120106106851081084.2仪表及开孔示意图图1外形及开孔尺寸4.3安装示意图图2安装示意图4.4端子排列a）上排端子编号及功能2122232425262728293031323334K1K2K3K4K5K6COM1K7K8K9K10K11K12COM2控制输出控制输出（2）b）中排端子编号及功能40414243444546474849505152535455353637 DI1DI2DI3DI4DI5DI6DI7DI8DI9DI10DI11DI12COM3RX1RX2NC Do13Do14COM4开关量输入PT100输入开关量输出c）下排端子编号及功能12345678910110V220V380V V1V2I1I2TXA TXB COM0COM0辅助电源电压输入电流输入RS485通讯端口4.5接线示例图3工作电源为220V，相电压采样，继电器输出图4工作电源为380V，线电压采样，继电器输出（3）图5工作电源为AC220V，相电压采样，带隔离的复合开关输出图5工作电源为AC380V，线电压采样，带隔离的复合开关输出4.6注意事项4.6.1电压输入电压信号可取自BC线电压或A相电压，但接线方式要做对应的修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖功率因数控制器RVC的使用
1)、控制器RVC上电后可看到其默认界面为自动状态（Auto），按Mode键进入手动界面；
2)、按Mode键进入自动设定参数的界面；
3)、按Mode键进入手动设定目标功率因数cosψ的界面，通过按“+”和“-”键调整其大小，推荐cosψ为0.92--0.98；
4)、按Mode键进入设定灵敏系数C/k的界面，通过按“+”和“-”键调整其大小，可查阅RVC使用说明书的C/k表得到其值，也可通过下面的方法计算：
其中：
Q：单步无功功率（kvar）；
U：系统电压（V）；
K：电流互感器变比。
5)、按Mode键进入手动设定相位值PHASE的界面，通过按“+”和“-”键调整其大小。
严格按照RVC使用说明书要求的接线方式进行电压电流互感器信号的输入接线的前提下，可查阅使用说明书中的相位表得到相位值，也可以用以下方法设置：
确定RVC测试点实际的功率因数cosψ，然后调整相位值，进入RVC的自动界面查看其显示的功率因数是否与先前的实际值一致，若否，则调整相位值直到与实际值一致；
6)、按Mode键进入手动设定投切延迟时间Delay的界面，通过按“+”和“-”键调整其大小，推荐运行时的延迟时间为10秒，也可根据调试需要将其增大至40秒；
7)、按Mode键进入手动设定输出组数Output的界面，通过按“+”和“-”键调整其大小，补偿柜中的组数即为其值；
8)、按Mode键进入手动设定序列Sequence的界面，通过按“+”和“-”键调整其设定，可参见下表：
序列类型（组间容量的比例关系）显示值
1∶1∶1∶1∶1∶…∶1 1.1.1
1∶2∶2∶2∶2∶…∶2 1.2.2
1∶2∶4∶4∶4∶…∶4 1.2.4
1∶2∶4∶8∶8∶…∶8 1.2.8
1∶1∶2∶2∶2∶…∶2 1.1.2
1∶1∶2∶4∶8∶…∶8 1.1.8
1∶2∶3∶3∶3∶…∶3 1.2.3
1∶2∶3∶6∶6∶…∶6 1.2.6
1∶1∶2∶3∶3∶…∶3 1.1.3
1∶1∶2∶3∶6∶…∶6 1.1.6
9)、按Mode键进入自动界面(Auto)，显示值即为测试到的功率因数值。
若显示值与实际值不符，可以通过调整相位值PHASE改变相位关系，直到与实际值一致，
设定参数结束。
❖智能电流表DH8的使用
1)仪表通电前，先确认接线是否正确，确认无误后方可通电。
2)仪表有4个按键，两种操作状态。
SET为转换参数类别和确定键，
为加减键, 为移位和修改键。
3)操作状态下的功能
双回路显示：显示测量值，断线时显示 UUUU(超上限)或nnnn(超低限)。
上排显示IN1路测量值；下排显示IN2路测量值
4)参数设定状态
显示功能：上排4个数码管显示参数代码，下排4个数码管显示修改参数值。
5）报警参数的含义
Al1：报警1输出值；即对报警方式设定的IN1或IN2的上、下限报警值。
Hy1：报警1滞环或回差；避免因测量输入值波动而导致报警输出频繁动作。
Ad1：1路报警方式。
可定义为上限报警或下限报警，我们一般设为上限报警。
举例说明：如报警方式设为1H，报警输出值设为800A，报警1滞环设为10A。
则：仪表在正常工作状态，当IN1的测量值大于800A时，进行报警状态（输出继电器动作），当IN1的测量值小于790A时，解除报警状态（输出继电器复位）。
报警2的设定与此相同。
❖常见故障
一．RVC功率因数显示不正确
1. 检查电流互感器安装、接线是否正确。
2. 检查RVC控制器相位角参数设置。
二．可控硅易击穿
1．确定击穿原因（过流或过压）。
2. 检查触发板是否正常，触发信号及接线是否正常。
3. 支路有无谐振电流过大现象。
三．支路电流三相严重不平衡
1. 检查支路各相电容是否有损坏。
2. 检查支路电抗是否有损坏。
四．电抗器发热严重并伴有噪音或啸叫
1. 确定支路电流是否在正常范围。
2. 排除电抗器质量问题。
3. 电容是否有损坏或降容引起支路谐振点偏移。
