水泥比表面积试验详解带原始记录
水泥比表面积试验记录表
平均值（g）
装入约水泥后充满圆筒的水银质量P2（g）
圆筒内试料层体积V(cm3)
平均值V（cm3）
三、试样质量的确定
试样名称
试样密度（g/ cm3）
试料层体积V(cm3)
试料层孔隙率
试样质量W（g）
水泥
标准试样
四、比表面积的测定
标准试样的比表面积Ss
310
备注
标准试样试验时
被测试样试验时
被测试样的比表面积S（m2/kg）
平均值S（m2/kg）
液面降落测得的时间Ts(s)
温度（℃）
液面降落测得的时间T (s)
温度（℃）
20
20
342
343
20
20
344
结论：该水泥比表面积符合GB175-2007规范要求。
试验次 数
水泥
质量
M
（g）
李氏瓶液面读数
水泥所排开无水煤油的体积V(cm3)
密 度
（kg / m2）
平 均
（kg / m2）
恒温水槽温度（℃）
初始无水煤油体积的读数V1(cm3)
装入水泥后无水煤油体积的读数V2(cm3)
1
3110
3100
2
3090
二、试料层密度（g/ cm3）

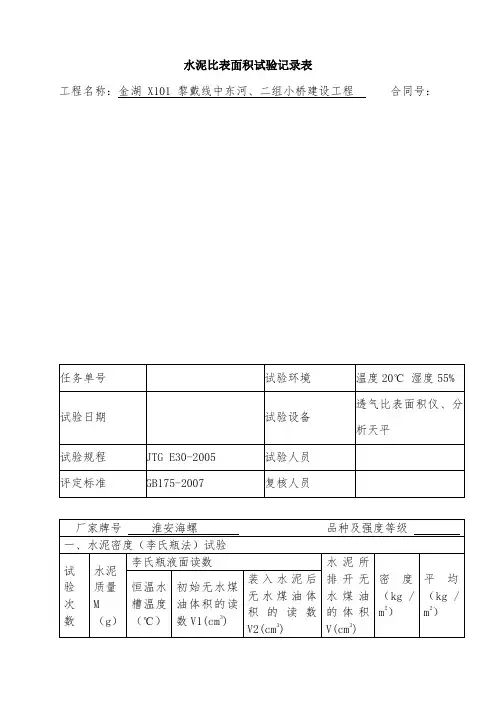

水泥比表面积试验记录表
工程名称：金湖X101黎戴线中东河、二组小桥建设工程合同号：编号：试表1-23
任务单号
试验环境
温度20℃湿度55%
试验日期
试验设备
透气比表面积仪、分析天平
试验规程
JTG E30-2005
试验人员
评定标准
水泥比表面积试验步骤
水泥比表面积试验步骤引言在水泥工业中，水泥比表面积是一个重要的物理指标，用于评估水泥的细度和反应活性，对于生产和质量控制至关重要。
本文将详细介绍水泥比表面积试验的步骤。
实验目的通过表面积测定仪测量水泥的比表面积，评估水泥的细度和反应活性。
实验仪器和试剂•表面积测定仪•研钵和研钉•焙烧瓷杯•精密天平•水泥样品实验步骤步骤一：收集样品1.从生产线或仓库中随机选择几个代表性样品，确保样品代表了整个水泥批次。
2.将每个样品编号并记录。
步骤二：研磨水泥样品1.将每个样品的质量称量到研钵中，记录质量。
2.使用研钉将水泥样品研磨至细粉末状，确保样品完全研磨均匀。
步骤三：烧灼水泥样品1.将研磨后的水泥样品倒入焙烧瓷杯中。
2.将焙烧瓷杯放入高温炉中，进行焙烧。
3.根据所使用的水泥类型和规范，选择适当的焙烧温度和时间。
步骤四：测量试样质量1.从高温炉中取出焙烧后的水泥样品。
2.使用精密天平称量试样的质量，记录结果。
步骤五：执行表面积测定1.打开表面积测定仪，并进行预热和校准。
2.将焙烧后的水泥样品倒入测定仪的测量室中。
3.关闭测量室，并开始表面积测定。
4.测定完成后，记录测量结果。
步骤六：计算比表面积1.使用所采用的比表面积测定方法，根据测量结果计算水泥的比表面积。
2.将计算结果记录并统计。
结果分析根据测定的水泥比表面积，可以对水泥的细度和反应活性进行评估。
较大的比表面积通常表示水泥颗粒较细，并且更容易与水发生反应，因此反应活性更高。
常见问题与解决方案1.为什么要进行焙烧？焙烧过程可以去除水泥样品中的含水量和化学结合水，确保测得的比表面积准确可靠。
解决方案：根据水泥的类型和规范，选择适当的焙烧温度和时间进行焙烧。
2.如何选择合适的比表面积测定方法？比表面积测定方法因所采用的仪器和测量原理而异，应根据具体情况选择合适的方法。
解决方案：参考相关的水泥标准和规范，选择可靠和适用的比表面积测定方法。
3.如何确保测量准确性？准确称量样品质量、仔细执行实验步骤、校准仪器并进行质量控制是确保测量准确性的关键。
水泥物理性能检测原始记录
水泥物理性能检测原始记录水泥是建筑材料中常用的一种材料，它的物理性能对于工程质量和施工效果有着重要的影响。
因此，对水泥的物理性能进行检测是常见的质量控制手段。
下面是一份水泥物理性能检测的原始记录。
检测日期：2024年1月1日检测温度：25°C检测湿度：50%1.抗压强度测试试样编号：C01试样尺寸：40mm×40mm×160mm开始时间：9:00结束时间：12:00试样质量：2000g试样编号：C02试样尺寸：40mm×40mm×160mm开始时间：9:00结束时间：12:00试样质量：1980g2.抗折强度测试试样编号：B01试样尺寸：40mm×40mm×160mm开始时间：13:00结束时间：16:00试样质量：1200g试样编号：B02试样尺寸：40mm×40mm×160mm开始时间：13:00结束时间：16:00试样质量：1180g3.初凝时间测试试验方法：GB/T1346-2024《水泥初凝时间和终凝时间测定方法》试样编号：P01试样尺寸：65mm×15mm开始时间：8:00结束时间：12:00初凝时间：4小时5分钟试样编号：P02试样尺寸：65mm×15mm结束时间：12:00初凝时间：4小时10分钟4.终凝时间测试试验方法：GB/T1346-2024《水泥初凝时间和终凝时间测定方法》试样编号：F01试样尺寸：65mm×15mm开始时间：8:00结束时间：15:00终凝时间：7小时30分钟试样编号：F02试样尺寸：65mm×15mm开始时间：8:00结束时间：15:00终凝时间：7小时40分钟5.比表面积测试试样编号：S01试样质量：5g开始时间：9:00比表面积：3300 cm²/g试样编号：S02试样质量：5g开始时间：9:00结束时间：10:00比表面积：3350 cm²/g6.比重测试试验方法：GB/T1345-2005《水泥比重、表观比密度与吸水率的测定方法》试样编号：D01试样质量：500g开始时间：14:00结束时间：15:00比重：2.95试样编号：D02试样质量：500g开始时间：14:00结束时间：15:00比重：2.96以上是水泥物理性能检测的原始记录，通过这些数据可以评估水泥的抗压、抗折性能、凝结时间以及比表面积和比重等重要物理性能。
水泥比表面积测定
水泥比表面积测定水泥比表面积测定一透气法一、基本原理透气法测定比表面积，是根据一定量的空气，透过含有一定空隙率和规定厚度的试料层时所受到的阻力计算而得。
空气在颗粒与颗粒之间的流动可以看作在无数“假想”的毛细管中流动，如图所示。
粉料越细，比表面积越大，颗粒与颗粒间的空隙也愈小，则在一定空隙中的粉料层体积中的毛细管孔道数就愈多。
毛细管孔道直径愈细，气体在管道内通过的阻力愈大，则一定量的空气透过同样厚度的料层所需的时间就越长，反之时间越短。
通过实验证明，比表面积与一定量的空气透过同样厚度料层所需时间的平方根成正比。
二、仪器构造勃氏透气仪由透气圆筒，压力计、抽气装置等三个部分构成。
气体透过粉 Bia ine 透气仪示意图末层的示意图71. 透气圆筒用不锈钢制成内径12.70 ± 0.05mm,圆筒上口 边与圆筒主轴垂直，圆筒下 部锥度与压力计上玻璃磨 口内径一致，连接严密。
在 圆筒内壁距离上口边 55± 10mn 处有一突出的宽 度为0.5〜1.0mm 的边缘，以 放置金属穿孔板。
2. 穿孔板内门触.:恭m'j逼乐力d-底僅紧帘连揍\/扁平(\MmnJ Hflnxo±o. 5mm _"Si25m16-^ 20mmH-H捋霧与圆爸何執小于。
一1皿1I .伽55 + lOwnL 5. (J +0. 5mmT 了!°土0- 3m1训鼬林唯附旷与压力计頂端緊瞻連播由不锈钢或其他不受腐蚀的金属制成， 厚 度为1.0 ± 0.1mm 板面上均匀地布有 35个直径 1mn 的小孔。
穿孔板与圆筒内壁密合。
穿孔板 两平面应平行。
3. 捣器用不锈钢制成，插入圆筒时，其间隙不大 于0.1mm 捣器底面与主轴垂直，侧面有一扁 平槽，宽度3.0 ± 0.3mm,顶部有一支持环，当 捣器放人圆筒时，支持环与圆筒上口边接触， 这时捣 器底面与穿孔板之间距离为 15.0 ± 0.5mm 4. 压力计習孑L35牛T 小阳W外形尺寸如图所示，由外径9mn的具有标准厚度的玻璃管制成（管内装有带色的蒸馏水）。
水泥比表面积试验
准必须有。
六.1试料层体积测定
水银代排法标定体积示意说明
圆筒
圆筒
水银
水银
水泥
第一次 第二次
体积计算公式
v p1 p2
汞
V―透气圆筒试料层体积，单位立方厘米；（cm3） p1―未装试样时，充满圆筒的水银质量，单位克；（g） p2―装试样后，充满圆筒的水银质量，单位克；（g） ρ汞 ―试验温度下汞的密度，单位克每立方厘米；（g/ cm3）;可查老标准中表。
4.1勃氏比表面积透气仪
4. 1.5抽气装置：其吸力保证水面超过点 三条刻度线。
4.1.6密封性：透气圆筒阳锥与U型压力 计的阴锥应严密连接。 U型压力计上的 阀门以及软管连接口应能密封。在密封 的情况下，压力计内的液面在3min内不 下降。
ห้องสมุดไป่ตู้
五.试验室条件
相对湿度不大于50%。
六.仪器校准
三.术语和定义
水泥比表面积：单位质量的水泥粉末所 具有的总表面积，以平方厘米每克 （cm2/g）或平方米每千克（m2/kg）来 表示。
空隙率：试料层中颗粒间空隙的容积与 试料层总的容积之比，以ε表示。
四.试验设备
4.1勃氏比表面积透气仪，分手动和自动两种，均符合JC/T 956的要求。 4.2烘干箱：控制温度灵敏度±1℃。 4.3分析天平 ：分度值0.001g (千分之一天平) 4.4秒表：精确至0.5s(一般精读到0.1s) 4.5水泥样品：水泥样品按GB 12573《水泥取样方法》进行取样，先通
6.1.2第二次装入水泥料层后圆 筒装满水银质量
如捣器上支持环与圆筒边接触有间隙，捣实过 程应用力往下按，也可用小木锤敲击几下；如 捣器上支持环与圆筒上口边还有间隙，可以适 当减少水泥用量，直至刚好按下捣器为好，再 注满水银，用玻璃板使水银面与圆筒口平齐 （注：从玻璃板上看玻璃板和水银表面之间不 能有一点气泡或空洞），取下玻璃板用毛刷刷 去玻璃板及圆筒外部粘沾的水银珠，倒出水银 称重（精确到0.01g），这样重复至少2次直至 质 当量 时相 的差 温度50。mg为止，并记录下水银质量p2和
水泥比表面积试验

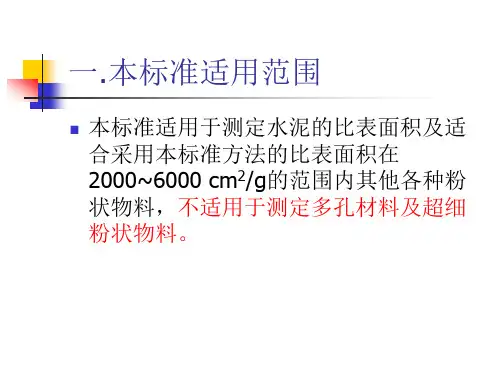

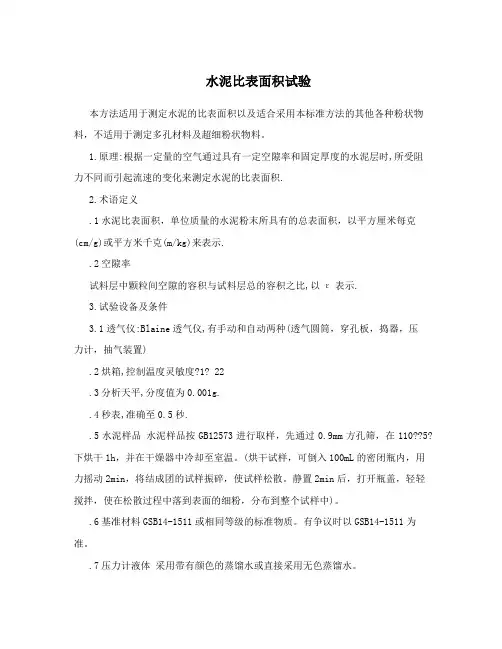

水泥比表面积试验本方法适用于测定水泥的比表面积以及适合采用本标准方法的其他各种粉状物料，不适用于测定多孔材料及超细粉状物料。
1.原理:根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时,所受阻力不同而引起流速的变化来测定水泥的比表面积.2.术语定义.1水泥比表面积，单位质量的水泥粉末所具有的总表面积，以平方厘米每克(cm/g)或平方米千克(m/kg)来表示..2空隙率试料层中颗粒间空隙的容积与试料层总的容积之比,以ε表示.3.试验设备及条件3.1透气仪:Blaine透气仪,有手动和自动两种(透气圆筒，穿孔板，捣器，压力计，抽气装置).2烘箱,控制温度灵敏度?1? 22.3分析天平,分度值为0.001g..4秒表,准确至0.5秒..5水泥样品水泥样品按GB12573进行取样，先通过0.9mm方孔筛，在110??5?下烘干1h，并在干燥器中冷却至室温。
(烘干试样，可倒入100mL的密闭瓶内，用力摇动2min，将结成团的试样振碎，使试样松散。
静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中)。
.6基准材料GSB14-1511或相同等级的标准物质。
有争议时以GSB14-1511为准。
.7压力计液体采用带有颜色的蒸馏水或直接采用无色蒸馏水。
.8滤纸采用符合GB/T1914的中速定量滤纸。
.9汞分析纯。
.10.试验室条件相对湿度不大于50%.4、仪器的校准4.1仪器的校准采用GSB14-1511或相同等级的标准物质。
有争议时以GSB14-1511为准。
.2仪器校准按JC/T956进行.每年一次,使用频繁半年一次,维修后重新标定. 5 操作步骤.1 测定水泥密度,按GB/T208方法;.2 将透气圆筒上口用橡皮塞塞紧，接到压力计上,用抽气装置从压力计一臂中抽出部份气体，然后关闭阀门，观察是否漏气.如发现漏气,可用活塞油脂加以密封..3空隙率(ε)的测定.P(?、P(?型水泥的空隙率采用0.500?0.005，其他水泥或粉料的空隙率选用0.530?0.005。
水泥比表面积试验详解带原始记录
水泥比表面积试验详解一、引言在水泥生产和使用过程中，水泥比表面积是一个非常重要的物理指标，它直接影响着水泥的品质和使用性能。
对水泥比表面积进行测试具有重要的意义。
本文将对水泥比表面积试验进行详细解析，并提供原始记录，以便读者更加全面地了解水泥比表面积试验的过程和结果。
二、水泥比表面积测试原理水泥比表面积，通常用比表面积来表示，是指单位质量水泥的外表面积。
水泥比表面积的大小与水泥颗粒的粒度分布有关，也与水泥的研磨程度有关。
水泥比表面积试验是通过气体吸附法来测试的，利用氮气在水泥颗粒表面的吸附量来计算比表面积。
三、水泥比表面积试验步骤水泥比表面积试验主要包括样品制备、试验仪器校准、试验条件设置、数据采集和结果计算等步骤。
下面将对每个步骤进行详细介绍：1. 样品制备取水泥样品，研磨成粉末状，并进行筛分，保留所需粒度范围内的水泥颗粒作为试验样品。
2. 试验仪器校准校准试验仪器，包括氮气吸附仪和比表面积测试仪，确保其准确性和稳定性。
3. 试验条件设置设置试验条件，包括氮气吸附仪的温度、压力、吸附时间等参数，确保试验过程的稳定和可靠。
4. 数据采集将经过样品制备的水泥样品放入比表面积测试仪中，根据试验条件进行实验，记录吸附过程中的压力变化和吸附量。
5. 结果计算根据试验数据，利用气体吸附等温线的斜率来计算水泥比表面积，得出最终的试验结果。
四、水泥比表面积试验原始记录下面是一组水泥比表面积试验的原始记录，以便读者更好地了解试验过程和结果：试验样品：普通硅酸盐水泥试验仪器：Micromeritics比表面积测试仪试验条件：温度：25℃压力：0.1MPa吸附时间：120s样品重量：0.5g试验数据：试验时间（s）压力（MPa）吸附量（cm³/g）0 0.000 0.00020 0.012 0.05040 0.025 0.10560 0.037 0.18080 0.050 0.260100 0.062 0.345120 0.075 0.440计算结果：比表面积：380m²/kg五、总结水泥比表面积试验是一个非常重要的水泥物理性能指标测试，通过气体吸附法可以准确地测定水泥比表面积。
水泥比表面积试验步骤
水泥比表面积试验步骤一、引言水泥是建筑材料中不可或缺的一种，其性能直接影响到建筑物的质量和使用寿命。
而水泥比表面积试验是评价水泥熟化程度和活性的重要方法之一。
本文将详细介绍水泥比表面积试验的步骤。
二、仪器设备1. 水泥比表面积仪2. 烘箱3. 电子天平4. 研钵、研棒5. 滤纸三、试验步骤1. 准备样品：取出约10g左右的干燥水泥样品，用研钵和研棒将其研成粉末状态。
2. 称重：使用电子天平将称量纸放在天平上，将称量纸重量清零。
然后将约1g左右的水泥粉末放在称量纸上，并记录下总重量。
3. 放入水泥比表面积仪：打开水泥比表面积仪，将上述称好的样品放入样品盘中。
4. 测定：按下测定键，开始测定。
此时仪器会自动进行吹扫、加压等操作，直至测试结束。
5. 取出样品：测试结束后，将样品盘取出，将样品放入烘箱中烘干。
6. 称重：将烘干后的样品取出，放入电子天平上称重，并记录下总重量。
7. 计算：根据公式计算水泥比表面积。
公式为：S=K×m/V，其中S 为比表面积，K为仪器常数（由仪器厂家提供），m为样品质量，V 为水泥中可反应成硬固体的物质的体积（通常取0.25L）。
四、注意事项1. 水泥比表面积试验需要使用精密仪器进行测量，操作时应遵循严格的操作规程。
2. 取样时应确保水泥样品干燥、均匀。
3. 仪器使用前应检查是否正常工作，并进行校准。
4. 操作过程中要注意安全，避免发生意外事故。
五、结论通过水泥比表面积试验可以得到水泥的比表面积数据，进而评价其熟化程度和活性。
该试验是建筑材料检测中的一项重要指标之一。
在实际工作中，我们需要认真操作、科学分析结果，并结合其他指标综合评价水泥的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈水泥比表面积试验摘要：水泥比表面积试验，关键在于对透气圆筒试料层体积的标定。
试料层体积确定后需用标准（校准）试样进行复核试验。
关键词：水泥、比表面积、试验引言：随着科学技术的发展，经济，文化水平的提高，综合国力的增强。
我国高速公路、桥梁建筑的需求越来越多、越来越高。
在高速公路结构物以及桥梁建设中离不开水泥砼，水泥砼中最主要的原材料是“水泥”，水泥质量的优劣将直接影响工程的质量。
水泥质量的检测至关重要。
本文详细介绍水泥比表面积试验。
1、前言：1．1、定义、原理、方法水泥比表面积是指单位质量的水泥粉末所具有的总面积，以m2／Kg表示。
其原理根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。
在一定空隙率的水泥层中，孔隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。
1．2、适用范围水泥比表面积测定方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及指定采用水泥比表面积测定方法的其它粉状物料。
水泥比表面积测定方法不适用于测定多孔材料及超细粉状物料。
2、水泥比表面积测定方法2．1 仪器设备2.1.1 FBT-9型全自动比表面积测定仪：由透气圆筒、压力计、液晶显示屏、按键、抽气装置等部分组成的一体机。
2.1.2 透气圆筒：内径为12.70mm,由不锈钢制成。
在圆筒内壁，距离圆筒上口边50.25mm处有一突出的宽度为1mm的边缘，用以放置金属穿孔板。
2.1.3 穿孔板：由黄铜制成，厚度0.10mm。
在其面上，等距离地打有35个直径1mm的小孔。
2.1.4 捣器：用不锈钢制成，侧面有一个扁平槽，宽3mm。
捣器的顶部有一个支持环，捣器底面与捣器支持环之间的距离是35.03mm，当捣器放入透气圆筒时，支持环与透气圆筒上口边接触，这时捣器底面与穿孔圆板之间的距离为15.12mm （50.25-0.10-35.03）mm。
2.1.5 U型压力计：由外径为9mm的玻璃管制成，压力计一个臂的顶端有一锥形磨口与透气圆筒紧密连接，在连接透气圆筒的压力计臂上刻有环形线。
2.1.6 抽气装置：小型抽气泵。
2.1.7 滤纸：中速定量滤纸。
2.1.8 天平：感量为1mg。
2.1.9 其它：烘干箱、漏斗、小勺、镊子、干燥器、毛刷、放置透气圆筒的不锈钢金属支架、推杆、3×3mm小块玻璃板等。
2.1.10 透气圆筒的内径，穿孔板的厚度，捣器的几何尺寸均符合规范JTG E30-2005(T0504-2005)要求。
能够满足捣器底面与穿孔板之间的距离在15mm±0.5mm范围之内；压力机，抽气泵，烘干箱，干燥器，天平的感量均符合规范要求；毛刷，小勺，漏斗，小玻璃板，金属支架，推杆等工具能够试验试用。
2．2 材料2.2.1 压力计液体压力计液体采用无色蒸馏水。
2.2.2基本材料基本材料采用中国建筑材料科学研究总院生产的标准试样。
2．3 仪器校准2.3.1 漏气检查：将透气圆筒上口用橡皮塞塞紧，用抽气装置从压力计一臂中抽出部分气体，关闭抽气，观察是否漏气。
本次漏气检查测定了300秒，浮球不下沉，说明该仪器漏气检查合格3．试验步骤：3.1试料层体积的测定水银排代法：将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比透气圆筒小的细长棒往下按，直到滤纸平整放在金属的穿孔板上。
然后装满水银，用小块玻璃板轻压水银表面，使水银面与圆筒口平齐，边压边慢慢转动玻璃板使玻璃板和水银表面之间没有气泡或空洞存在。
从圆筒中倒出水银，称量，精确至0.05g。
重复几次测定，到数值基本不变为止。
试验前半个小时打开天平，让天平预热，小玻璃板一块，透气圆筒，水银，薄橡胶手套（水银是有毒重金属，为防止水银小粒沾到手指甲缝中中毒而使用）。
直径10cm，高3cm的不锈钢小碗两个用以盛放回收水银，将穿孔板用细金属棒推入透气圆筒内，然后将两片滤纸在穿孔板上放平整，边缘压紧。
透气圆筒放置在金属支架上一同放入不锈钢小碗中装满水银用小块玻璃板轻压水银表面同时慢慢地转动玻璃板使水银面与圆筒口齐平，水银表面和玻璃板之间没有气泡为止。
（使用不锈钢小碗是防止在用玻璃板轻压水银表面时多出的水银溅出不易回收而使用）。
从圆筒中倒出水银，称量。
本次试验次数为10次，10次检测结果分别是87.463g，87.468g，87.482g，87.478g，87.485g，87.480g，87.479g，87.480g，87.477g，87.458g。
10次结果的平均值：87.475g（测定最大值：87.485g与测定最小值87.458g之差是0.027g，符合规范要求水银称量值相差小于0.05g的规定，因此，取10次测量结果的平均值87.475g为P1的测定值）P1——未装水泥时，充满圆筒内的水银质量（g）。
然后用细长棒将穿孔板连同两片滤纸从圆筒中推出，用干净柔软的餐纸将透气圆筒内外壁，穿孔板等工具擦拭干净，再次将透气圆筒放置在金属支架上用细长棒将穿孔板推入透气圆筒内，穿孔板上平整的放入一片滤纸。
试用准备好的水泥试样3.300g，仔细装入透气圆筒内，装完水泥试样后用金属细棒轻敲圆筒的边，使水泥试样层表面平坦。
再放入一片滤纸，用捣器均匀捣实水泥试样，捣器的支持环不能与圆筒顶面接触，水泥用量偏多。
试用水泥试样3.200g，试验捣器支持环不能与圆筒顶面接触，水泥用量偏多，试用水泥试样3.150g，捣器支持环不能与圆筒顶面接触，水泥用量偏多，试用水泥试样3.120g，捣器支持环不能与圆筒顶面接触，水泥用量偏多，试用水泥试样3.100g，仔细装入透气圆筒内，装完水泥试样后用金属细棒轻敲圆筒的边，使水泥试样层表面平坦。
再放入一片滤纸，用捣器均匀捣实水泥试样，捣器的支持环恰好与圆筒顶边接触紧密。
用3.100g水泥试样制备的坚实水泥层符合规范要求。
然后再在圆筒上部空间注入水银，按照上述P1的试验步骤测定出P2的结果。
本次试验测定次数为第一组5次测定值分别是[61.535g；61.533g；61.538g；61.539g；61.536g]平均值为61.536g，第二组5次测定值分别是[61.541g；61.556g；61.538g；61.534g；61.536g]；平均值为61.541g。
两次制备坚实水泥试料层后充满圆筒的水银质量的测定结果分别是P2=61.536g；P2/=61.541gP2——装水泥后，充满圆筒的水银质量（g）。
试验室温度20℃，20℃水银的密度是13.55g/cm3。
ρ水银为13.55 g/cm3ρ水银——试验温度下水银的密度（g/cm3）。
3.1.1圆筒内试样层体积V按下式计算，V=10-6×（P1-P2）/ρ水银=1.914cm33.2试样准备3.2.1将110℃±5℃下烘干并在干燥器中冷却到室温的标准试样，倒入100mL的密闭瓶内，用力摇动2min,将结块成团的试样振碎，使试样松散。
静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中。
本次试验用标准粉是中国建筑材料科学研究总院生产的标准样。
标准粉的密度是：3.05g/cm3；比表面积标准值是：3648cm2/g(364.8m2/Kg)。
3.2.2确定试样量校正试验用的标准试样量。
计算公式为：W=ρV(1-ε)式中：W——需要的试样量（Kg），精确至1mg；ρ——试样密度（Kg/m3）；V——按上述2.4测定的试料层体积（m3）ε——试料层空隙率。
3.2.3用准备好的标准粉进行仪器K值的标定。
W标准粉=3.05g/cm3×1.914 cm3×（1-0.5）=2.91885g≈2.919g3.3 K值的测定3.3.1接通电源，打开全自动比表面积测定仪的开关，液晶显示屏上显示【FBT-9型比表面积仪】。
从压力计的左侧一臂玻璃管加入无色蒸馏水，当蒸馏水液面超过底层固定钢架后，向右侧一臂玻璃管放入一个黑色小浮球（仪器配带），然后继续加水至仪器显示屏出现【S:317.0；K：1.007；温度：20.0】时，此时仪器处于待机状态。
用仪器配带的橡皮塞塞紧右侧U形压力计标准阴锥，按仪器S值测定键，再按测量键，仪器进入自动抽气，仪器停止抽气后观察黑色浮球的下沉情况，若浮球经过300秒时间不下沉，说明仪器不漏气，3.3.2将透气圆筒放在金属支架上，用细长金属棒将穿孔板平放入透气圆筒内，然后再将一片滤纸平送到穿孔板上，边缘压紧。
准确称取标准粉试样2.919g，借助自制的小工具将标准粉仔细装入透气圆筒内，装料过程中不得有试样损失，装完试样后，一手轻扶透气圆筒，一手用细长金属棒轻敲圆筒的边，使标准试样层表面平坦。
再放入一片滤纸，用细长金属棒轻推到试样表面，取出金属棒，用捣器均匀捣实试样直至捣器的支持环紧紧接触圆筒顶边并旋转两周，慢慢取出捣器。
为避免漏气，在圆筒下锥面涂一薄层凡斯林，然后把透气圆筒插入压力计顶端锥形磨口处，旋转两周。
3.3.3按下【K值】键，K值指示灯亮，液晶屏显示【测量K-值状态请设置参数温度20.0】然后依次设定标准试样的比表面积S S：364.8；密度ρs：3.050；空隙率εs：0.500。
按下【SET】键，参数被保存，这时液晶屏显示【测量K-值状态参数已设置请测量温度20.0】按【复位/测量】键，进入K值的测定，K值测定结束，液晶屏显示【T：137.3 K：1.790 温度20.0】。
K值已经存入仪器中。
3.3.4将透气圆筒中的试样倒出，重新装入2.919g标准试样对仪器标定的K值进行校核试验，为避免漏气，在圆筒下锥面涂一薄层凡斯林，然后把透气圆筒插入压力计顶端锥形磨口处，旋转两周。
按【S值】键，然后按【复位/测量】键进行标准试样比表面积S值的测定，S1=363.97m2/Kg。
将透气圆筒中的试样倒出，再次装入2.919g 标准试样对仪器标定的K值进行校核试验，为避免漏气，在圆筒下锥面涂一薄层凡斯林，然后把透气圆筒插入压力计顶端锥形磨口处，旋转两周。
按【S值】键，然后按【复位/测量】键进行标准试样比表面积S值的测定，S2=367.42m2/Kg。
对标准试样进行了两次试验，测定结果：S=（363.97m2/Kg +367.42m2/Kg）/2=365.70m2/Kg接近标准粉的比表面积364.8m2/Kg。
K值的标定符合要求。
4.水泥比表面积试验，4.1确定水泥试样量4.1.1水泥试样先通过0.9mm方孔筛，再在110℃±5℃下烘干，并在干燥器中冷却至室温。
本次检测的水泥密度是3.16g/cm3，W水泥=3.16g/cm3×1.914cm3×（1-0.5）=3.024g4.2将透气圆筒放在金属支架上，用细长金属棒将穿孔板平放入透气圆筒内，然后再将一片滤纸平送到穿孔板上，边缘压紧。
