水泥比表面积自动计算
FBT—5型水泥比表面积自动测定仪
FBT—5型水泥比表面积自动测定仪一：简介1）、仪器外型2）、技术参数A：电源电压220V±10%B：计时范围0。
1秒＜T＜500秒C：计时精度＜0。
2秒D：测量精度≤1%E：温度范围8—34℃F：适用范围GB8074—87所规定的范围一．概述依据GB8074—87本公司研制开发出新型全自动比表面积仪（FBT—5）型水泥比面积自动测定仪。
该机由单片机控制，全轻触键操作，自动控制全部测量过程。
自动记忆仪器系数K值，测量完毕后显示时间值3秒钟便于记录。
自动记忆所测量的比表面积值。
一．操作面板介绍1）。
显示区：（显示一）由四位数码管组成，在不同的操作状态下具有不同的显示功能（显示二）由三位数码管组成，在不同的操作状态下具有不同的显示功能（显示三）由五只方型发光管组成分别指示显示一及显示二所显示的内容。
2）。
操作区：由六个轻触键组成，分别为（选择）（▲）（▼）（K值）（S值）（复位/测量）一、仪器原理1）、水泥比表面积是指水泥粉末所具有的总面积，以m2/Kg表示。
2）、本方法依据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比面积。
3）、根据GB8074—87中所推荐的计算公式：当被测试样的密度和空隙率均与标准样不同且试验时温度相差大于±3℃时的计算公式：式中：S—被测试样的比表面积，Ss—标准粉的比表面积，m2/Kg T—被测试样试验时液面降落时间，Ts—表准粉液面降落时间，S η被测试样试验温度下的空气粘度，ηs—标准粉试验温度下的空气粘度，Pa。
S，ρ—被测试样的密度，ρS—标准试样的密度，g/cm3ε—被测试样试料的空隙率，εs—标准试样的空隙率根据GB8074—87中的规定，本仪器料层空隙率设定为0。
50，则上述公试简化为：因此水泥比面积的运算工式演化为：S=K T/ρηs试中：K—本仪器标定参数T—被测试样试验时液面时间ρ—被测试样的密度，η被测试样试验温度下的空气粘度，五：仪器的检验及标定1）。

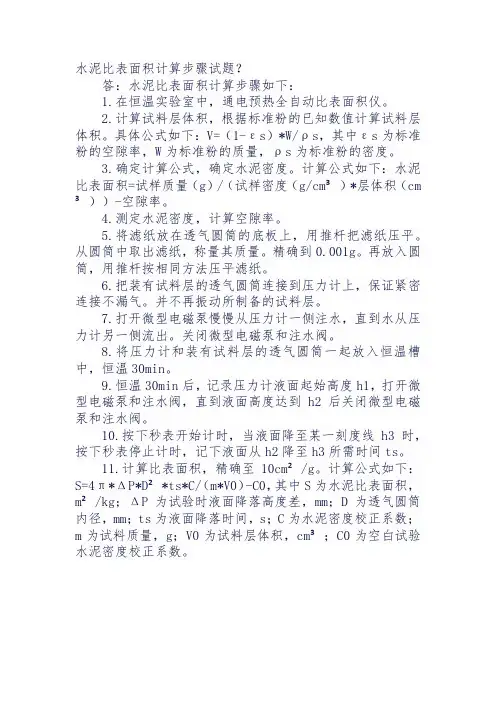

水泥比表面积计算步骤试题
水泥比表面积计算步骤试题？答：水泥比表面积计算步骤如下：1.在恒温实验室中，通电预热全自动比表面积仪。
2.计算试料层体积，根据标准粉的已知数值计算试料层体积。
具体公式如下：V=（1-εs）*W/ρs，其中εs为标准粉的空隙率，W为标准粉的质量，ρs为标准粉的密度。
3.确定计算公式，确定水泥密度。
计算公式如下：水泥比表面积=试样质量（g）/（试样密度（g/cm³）*层体积（cm ³））-空隙率。
4.测定水泥密度，计算空隙率。
5.将滤纸放在透气圆筒的底板上，用推杆把滤纸压平。
从圆筒中取出滤纸，称量其质量。
精确到0.001g。
再放入圆筒，用推杆按相同方法压平滤纸。
6.把装有试料层的透气圆筒连接到压力计上，保证紧密连接不漏气。
并不再振动所制备的试料层。
7.打开微型电磁泵慢慢从压力计一侧注水，直到水从压力计另一侧流出。
关闭微型电磁泵和注水阀。
8.将压力计和装有试料层的透气圆筒一起放入恒温槽中，恒温30min。
9.恒温30min后，记录压力计液面起始高度h1，打开微型电磁泵和注水阀，直到液面高度达到h2后关闭微型电磁泵和注水阀。
10.按下秒表开始计时，当液面降至某一刻度线h3时，按下秒表停止计时，记下液面从h2降至h3所需时间ts。
11.计算比表面积，精确至10cm²/g。
计算公式如下：S=4π*ΔP*D²*ts*C/（m*V0）-C0，其中S为水泥比表面积，m²/kg；ΔP为试验时液面降落高度差，mm；D为透气圆筒内径，mm；ts为液面降落时间，s；C为水泥密度校正系数；m为试料质量，g；V0为试料层体积，cm³；C0为空白试验水泥密度校正系数。

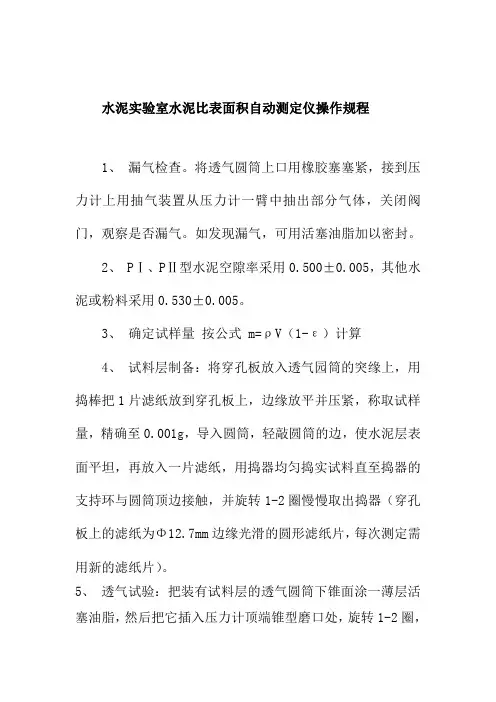

水泥实验室水泥比表面积自动测定仪操作规程
水泥实验室水泥比表面积自动测定仪操作规程
1、漏气检查。
将透气圆筒上口用橡胶塞塞紧，接到压力计上用抽气装置从压力计一臂中抽出部分气体，关闭阀门，观察是否漏气。
如发现漏气，可用活塞油脂加以密封。
2、 PⅠ、PⅡ型水泥空隙率采用0.500±0.005，其他水泥或粉料采用0.530±0.005。
3、确定试样量按公式 m=ρV（1-ε）计算
4、试料层制备：将穿孔板放入透气园筒的突缘上，用捣棒把1片滤纸放到穿孔板上，边缘放平并压紧，称取试样量，精确至0.001g，导入圆筒，轻敲圆筒的边，使水泥层表面平坦，再放入一片滤纸，用捣器均匀捣实试料直至捣器的支持环与圆筒顶边接触，并旋转1-2圈慢慢取出捣器（穿孔板上的滤纸为Φ12.7mm边缘光滑的圆形滤纸片，每次测定需用新的滤纸片）。
5、透气试验：把装有试料层的透气圆筒下锥面涂一薄层活塞油脂，然后把它插入压力计顶端锥型磨口处，旋转1-2圈，
要保证紧密不致漏气。
打开微型电磁泵慢慢从压力计一臂中抽出空气直到压力计内液面上升到扩大部下端时关闭阀门。
当压力计内液体的凹月面下降到第一条刻线时开始计时，当液体的凹面下降到第二条刻线时停止计时，记录液面从第一条刻度线到第二条刻度线所需时间，以秒计，并记下试验时的温度（℃）。
每次试验应重新植被试料层。

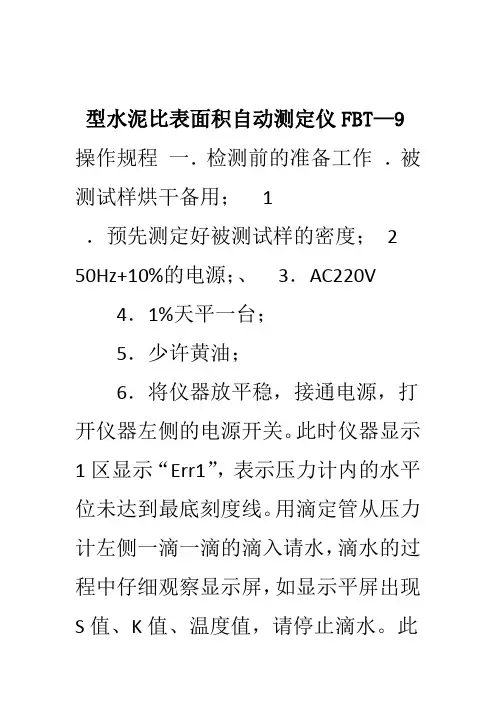

FBT 9型水泥比表面积自动测定仪操作方法
型水泥比表面积自动测定仪FBT—9 操作规程一．检测前的准备工作．被测试样烘干备用； 1．预先测定好被测试样的密度； 2 50Hz+10%的电源；、3．AC220V 4．1%天平一台；5．少许黄油；6．将仪器放平稳，接通电源，打开仪器左侧的电源开关。
此时仪器显示1区显示“Err1”，表示压力计内的水平位未达到最底刻度线。
用滴定管从压力计左侧一滴一滴的滴入请水，滴水的过程中仔细观察显示屏，如显示平屏出现S值、K值、温度值，请停止滴水。
此时仪器处于待机状态；如超过最低刻度线，请倒出水，然后按上述的操作使仪器处于待机状态，再进行测量。
二．仪器常数K值的标定1．需要的已知的参数1）标准试样的比表面积；）标准试样的密度；23）容捅的标称体积。
2．试样的制备1）标准试样需在110+5℃下烘干3小时以上。
在干燥中冷却至室温。
2）按公式W=ρ×V×（1—ε）SSS计算试样量。
其中ρ—标准试样的密度；S V—容桶的标称体积；εS—标准试样的空隙率。
（注：本仪器标准试样及初测试样的空隙率均为）3 ）例：标准试样密度；容桶体积；空隙率。
W=ρ×V×（1—ε）=××（1—）SSS=（g）请称重已烘干并冷却的标准试样.3．将容捅放在金属支架上，放入穿孔板，用推杆将穿孔板放平，再放入一片滤纸，用推杆按到底部平整即可。
通过漏斗将标准试样装入容桶（切忌不要振动容桶），用手轻摆容桶将标准试样表面基本摆平。
再放入一片滤纸，用捣器轻轻边旋边将滤纸推入容桶至捣器与容桶完全闭合。
从支架上取下容桶，在容桶锥部的下部均匀涂上少许黄油。
将容桶边旋边放入玻璃压力计的锥口部分，观察容桶外壁与压力计内壁间应有均匀的黄油密封层即可。
4．仪器的K值的标定，请参照操作说明中的K值的测量。
压力计保险管的更换1．压力计的更换；把固定压力计的4个螺丝卸下，卸下已损坏的压力计上的胶管。
把新的压力计用于螺丝固定的部位用医用胶布包好（包扎的圈数可按照换下的压力计的圈数），插上胶官，然后把压力计放到固定夹子上，调整好高度（压力计右端的3条刻度线分别与光电开关的1、2、3平齐或稍下方）再用螺丝固定。

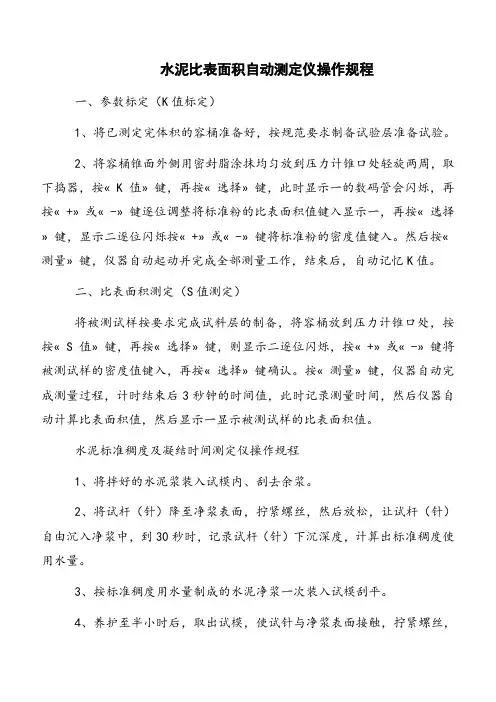

水泥比表面积自动测定仪操作规程
水泥比表面积自动测定仪操作规程一、参数标定（K值标定）1、将已测定完体积的容桶准备好，按规范要求制备试验层准备试验。
2、将容桶锥面外侧用密封脂涂抹均匀放到压力计锥口处轻旋两周，取下捣器，按«K值»键，再按«选择»键，此时显示一的数码管会闪烁，再按«+»或«-»键逐位调整将标准粉的比表面积值键入显示一，再按«选择»键，显示二逐位闪烁按«+»或«-»键将标准粉的密度值键入。
然后按«测量»键，仪器自动起动并完成全部测量工作，结束后，自动记忆K值。
二、比表面积测定（S值测定）将被测试样按要求完成试料层的制备，将容桶放到压力计锥口处，按按«S值»键，再按«选择»键，则显示二逐位闪烁，按«+»或«-»键将被测试样的密度值键入，再按«选择»键确认。
按«测量»键，仪器自动完成测量过程，计时结束后3秒钟的时间值，此时记录测量时间，然后仪器自动计算比表面积值，然后显示一显示被测试样的比表面积值。
水泥标准稠度及凝结时间测定仪操作规程1、将拌好的水泥浆装入试模内、刮去余浆。
2、将试杆（针）降至净浆表面，拧紧螺丝，然后放松，让试杆（针）自由沉入净浆中，到30秒时，记录试杆（针）下沉深度，计算出标准稠度使用水量。
3、按标准稠度用水量制成的水泥净浆一次装入试模刮平。
4、养护至半小时后，取出试模，使试针与净浆表面接触，拧紧螺丝，然后放松，试针自由沉入净浆，观察指针读数。
5、临近初凝时，每5分钟测一次，临近终凝时，每15分钟测一次。
6、本机检验周期为一年，必须按时检验，不得超期试验使用。

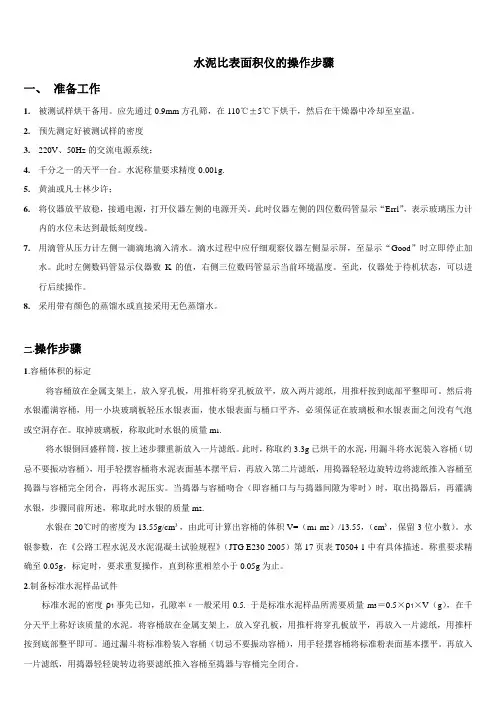

水泥比表面积仪的操作步骤
水泥比表面积仪的操作步骤一、准备工作1.被测试样烘干备用。
应先通过0.9mm方孔筛，在110℃±5℃下烘干，然后在干燥器中冷却至室温。
2.预先测定好被测试样的密度3.220V、50Hz的交流电源系统；4.千分之一的天平一台。
水泥称量要求精度0.001g.5.黄油或凡士林少许；6.将仪器放平放稳，接通电源，打开仪器左侧的电源开关。
此时仪器左侧的四位数码管显示“Errl”，表示玻璃压力计内的水位未达到最低刻度线。
7.用滴管从压力计左侧一滴滴地滴入清水。
滴水过程中应仔细观察仪器左侧显示屏，至显示“Good”时立即停止加水。
此时左侧数码管显示仪器数K的值，右侧三位数码管显示当前环境温度。
至此，仪器处于待机状态，可以进行后续操作。
8.采用带有颜色的蒸馏水或直接采用无色蒸馏水。
二.操作步骤1.容桶体积的标定将容桶放在金属支架上，放入穿孔板，用推杆将穿孔板放平，放入两片滤纸，用推杆按到底部平整即可。
然后将水银灌满容桶，用一小块玻璃板轻压水银表面，使水银表面与桶口平齐，必须保证在玻璃板和水银表面之间没有气泡或空洞存在。
取掉玻璃板，称取此时水银的质量m1.将水银倒回盛样筒，按上述步骤重新放入一片滤纸。
此时，称取约3.3g已烘干的水泥，用漏斗将水泥装入容桶（切忌不要振动容桶），用手轻摆容桶将水泥表面基本摆平后，再放入第二片滤纸，用捣器轻轻边旋转边将滤纸推入容桶至捣器与容桶完全闭合，再将水泥压实。
当捣器与容桶吻合（即容桶口与与捣器间隙为零时）时，取出捣器后，再灌满水银，步骤同前所述，称取此时水银的质量m2.水银在20℃时的密度为13.55g/cm³，由此可计算出容桶的体积V=（m1-m2）/13.55，（cm³，保留3位小数）。
水银参数，在《公路工程水泥及水泥混凝土试验规程》（JTG E230-2005）第17页表T0504-1中有具体描述。
称重要求精确至0.05g，标定时，要求重复操作，直到称重相差小于0.05g为止。
水泥比表面积仪的使用方法及流程图
4.由于比表面积仪对温度要求较高，因此各单位在使用时，恒温措施如空调一定要提前采合条件的房间进行试验。
5.容桶体积一般在出厂时会给出，但使用单位应注意随温度变化而自校。
6.本说明根据上海路达实验仪器有限公司生产的FBT-5型全自动比表面积仪编写，请各单位参照阅读。
2.制备标准水泥样品试件
标准水泥的密度ρ1事先已知，孔隙率ε一般采用0.5。于是标准水泥样品所需质量m3=0.5×ρ1×V（g），在千分天平上称好该质量的水泥。将容桶放在金属支架上，放入穿孔板，用推杆将穿孔板放平，再放入一片滤纸，用推杆按到底部整平即可。通过漏斗将标准粉装入容桶（切忌不要振动容桶），用手轻摆容桶将标准粉表面基本摆平。再放入一片滤纸，用捣器轻轻边旋转边将滤纸推入容桶至捣器与容桶完全闭合。
7.用滴管从压力计左侧一滴滴地滴入清水。滴水过程中应仔细观察仪器左侧显示屏，至显示“Good”时立即停止加水。此时左侧数码管显示仪器常数K的值，右侧三位数码管显示当前环境温度，。至此，仪器处于待机状态，可以进行后续操作。
8.采用带有颜色的蒸馏水或直接采用无色蒸馏水。
二．操作步骤
1.容桶体积的标定
将容桶放在金属支架上，放入穿孔板，用推杆将穿孔板放平，放入两片滤纸，用推杆按到底部平整即可。然后将水银灌满容桶，用一小块玻璃板轻压水银表面，使水银表面与桶口平齐，必须保证在玻璃板和水银表面之间没有气泡或空洞存在。取掉玻璃板，称取此时水银和容桶（含穿孔板）的总重量m1。
按【启动】键，仪器会自动进行抽气。计时、计算结束后显示屏左侧四位数码管显示本次仪器标定的常数值K。
常数值K在标定后，请及时用记录，以便仪器故障时能及时恢复K值。
5.测定未知试样比表面积
测试前应首先测定出被测样品的密度ρ2（对一般硅酸盐水泥，孔隙率ε为0.5）。重复第2条，称取被测水泥样品所需质量m4=0.5×ρ2×V（g），并装入容桶，按第2条所述放入锥口。检查有无漏气，如确认无漏气可省略本步骤。轻按【S】键，再按【选择】键，仪器右侧三位数码管闪烁，通过【△】、【▽】键逐位键入被测试样的密度，再按【选择】键，仪器保持并记忆此密度值。
水泥比表面积自校表
水泥比表面积自校表
水泥比表面积自校表又称比表面积测定仪，是一种测定水泥比表面积的仪器。
比表面积是指单位质量的物质所占的表面积，通常用平方米/克表示。
水泥比表面积是水泥颗粒表面积与单位质量的比值，它是水泥颗粒粒径分布、形状、孔隙率等因素的综合体现，能反映水泥颗粒间的结构特征和稳定性。
比表面积测定仪是根据比氮吸附法和比比色法原理设计的，主要由比比色仪、恒温恒湿箱、比表面积计算机等部件组成，其中比比色仪是用于测定比表面积的关键部件，采用三角法测量法，可以测量固体物质比表面积的大小。
使用该仪器时，首先要将水泥样品研磨成细粉末，然后放入恒温恒湿箱内，使其达到特定的温度和湿度，使样品表面变得均匀。
接下来，将样品放在比比色仪的样品室内，然后向样品室中注入比氮气体，等待5-10分钟，让气体与样品表面充分接触，然后记录比比色仪的读数。
最后，根据测得的数据，按照一定的计算公式计算出水泥比表面积。
在使用比表面积测定仪时，需要注意以下事项：
1.样品要投入恒温恒湿箱中，使其表面均匀，避免在测量时出现误差。
2.在测量比表面积之前，需要仔细校准仪器，保证测量的准确性。
3.需要严格控制温度和湿度，避免影响比表面积的测量结果。
4.在测量过程中，需要严格按照操作规程进行操作，避免出现
误差。
5.测量结束后，及时对仪器进行清洁和维护，以保证仪器的正
常运行和使用寿命。
比表面积测定仪的使用，对于水泥生产和检测工作都具有重要
的意义。
它可以帮助水泥厂对生产的水泥质量进行监测，确保产品
的质量稳定和可靠，同时还可以为水泥研究提供科学的判断和依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 22.0 13.54 2
1.854 1.854
备注：试料层体积按规范要求每半年测定一次，上述数据为检定后的结果。 水泥密度（李氏瓶法）试验 试验次数 1 2 水泥质量 初始（第一次）无水煤 水槽温度 装入水泥后无水煤油体 水槽温度 油体积读数V（cm3） 积读数V（cm3） m(g) （℃） （℃） 60.00 60.00 0.4 0.0 20.0 20.0 20.7 20.3 20.0 20.0 水泥密度 平均值 （g/cm3） （g/cm3） 2.96 2.96 2.96
品种及强度等级 试料层体积测定P.O Biblioteka 2.5。试验室温 度
水银密度 ρ 水银 （g/cm ）
3
试验次数
未装水泥时充满圆筒的 装水泥时充满圆筒的水 试料层体积 （cm ） 水银质量(g)P1 银质量(g)P2 (P1-P2)/ρ 水银 89.12 89.11 64.01 64.01 1.855
3
平均值 3 (cm )
水泥比表面积（勃氏法）试验 标准试样的比表面积Ss= 被测试样 试料层中 的空隙率 ε 3720 cm2/g 标准试样试料层中的空隙率ε s= 被测试样 试验时， 压力计中 液面降落 测得的时 间T（s） 56.5 0.530 2 2.579 2.96 56.0 20.0 95.0 20.0 3540 0.500 标准试样 试验时， 压力计中 液面降落 测得的时 间Ts（s） 95.0 标准试样的密度ρ s= 3.16 g/cm3
试验次数
试样质量 W=ρ v(1ε ) (g)
被测试样 的密度 （g/cm3）
试验室温 度（℃）
试验室温 度（℃）
被测试样 的比表面 积(㎡/g)
平均值 (㎡/g)
1
20.0
20.0
3556 3548
结论：依据GB/T8074-2008，该试样满足GB175-2007要求。
水泥比表面积试验记录表
工程名称 合同号 编号 . 试表 任 试 试 评 务 验 验 定 单 日 规 标 号 期 程 准 GB/T8074-2008 GB 175-2007 试 试 试 复 验 验 验 核 环 设 人 人 境 备 员 员 温度21℃ 湿度49%RH
勃氏比表面积仪、天平、秒表等
厂家牌号
盘固
