现浇箱梁满堂支架方案计算(范例)
混凝土现浇箱梁满堂红支架施工方案(附计算书)

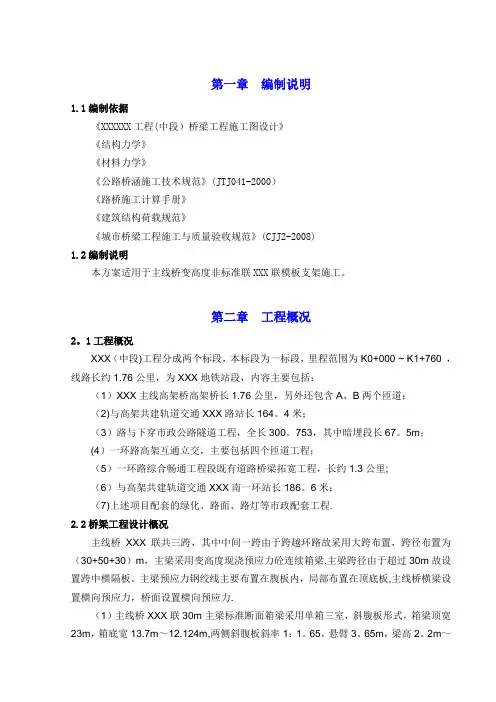

第一章编制说明1.1编制依据《XXXXXX工程(中段）桥梁工程施工图设计》《结构力学》《材料力学》《公路桥涵施工技术规范》(JTJ041-2000）《路桥施工计算手册》《建筑结构荷载规范》《城市桥梁工程施工与质量验收规范》(CJJ2-2008)1.2编制说明本方案适用于主线桥变高度非标准联XXX联模板支架施工。
第二章工程概况2。
1工程概况XXX（中段)工程分成两个标段，本标段为一标段，里程范围为K0+000 ~ K1+760 ，线路长约1.76公里，为XXX地铁站段，内容主要包括：（1）XXX主线高架桥高架桥长1.76公里，另外还包含A、B两个匝道；（2)与高架共建轨道交通XXX路站长164。
4米；（3）路与下穿市政公路隧道工程，全长300。
753，其中暗埋段长67。
5m；(4）一环路高架互通立交，主要包括四个匝道工程；（5）一环路综合畅通工程段既有道路桥梁拓宽工程，长约1.3公里;（6）与高架共建轨道交通XXX南一环站长186。
6米；（7)上述项目配套的绿化、路面、路灯等市政配套工程.2.2桥梁工程设计概况主线桥XXX联共三跨，其中中间一跨由于跨越环路故采用大跨布置，跨径布置为（30+50+30）m，主梁采用变高度现浇预应力砼连续箱梁.主梁跨径由于超过30m故设置跨中横隔板。
主梁预应力钢绞线主要布置在腹板内，局部布置在顶底板,主线桥横梁设置横向预应力，桥面设置横向预应力.（1）主线桥XXX联30m主梁标准断面箱梁采用单箱三室，斜腹板形式，箱梁顶宽23m，箱底宽13.7m～12.124m,两侧斜腹板斜率1：1。
65，悬臂3。
65m，梁高2。
2m～3.5m。
顶板厚0.25m,底板厚0。
258～0。
8。
腹板厚0。
60～1。
20m。
主梁中横梁宽3。
0m，端横梁宽2。
0m。
（2）主线桥XXX联50m大跨主梁标准断面箱梁采用单箱三室，斜腹板形式,箱梁顶宽23m，箱梁底宽13.7~12。
124m,两侧斜腹板斜率1：1。
现浇箱梁支架计算-[完整版]
![现浇箱梁支架计算-[完整版]](https://img.taocdn.com/s3/m/61a87a130912a216147929fc.png)
金口项目各项计算参数一、现浇箱梁支架计算1.1箱梁简介神山湖大桥起点桩号为K1+759.300，止点桩号为K2+810.700，全长1051.40m。
主线桥采用双幅布置，左右幅分离式，桥型结构为C50现浇预应力混凝土连续梁。
表1.1 预应力箱梁结构表箱梁结构断面桥面标准宽度（m）梁高（m）翼缘板悬臂长（m）顶板厚（m）底板厚（m）腹板厚（m）端横梁宽（m）标准段单箱两室13.49 1.9 2.5 0.25 0.22 0.5 1.5 1.2结构设计主线桥均采用分幅布置，单幅桥标准段采用13.49m的等高斜腹板预应力混凝土连续箱梁，梁体均采用C50砼，桥梁横坡均为双向2%。
主线桥第一～三联桥跨布置为（4×30m＋4×30m＋3×30m），单幅桥宽由18.99m变化为27.99m；主线第四～六联、第八、九联桥跨布置为（3×30m＋4×30m＋3×30m）、4×30m、4×30m，单幅桥宽为13.49m。
主梁上部结构采用等高度预应力钢筋混凝土箱梁，单箱双室和多室截面。
30m跨径箱梁梁高1.9m，箱梁跨中部分顶板厚0.25m，腹板厚0.5m，底板厚0.22m，两侧悬臂均为2.5m，悬臂根部厚0.5m；支点处顶板厚0.5m，腹板厚0.8m，底板厚0.47m，悬臂根部折角处设置R＝0.5m的圆角，底板底面折角处设置R＝0.4m的圆角。
图1.1 桥梁上部结构图1.3地基处理因部分桥梁斜跨神山湖，湖底地层属第四系湖塘相沉积（）层，全部为流塑状淤泥含有大量的根茎类有机质、腐殖质，承载力标准值Fak=35kPa，在落地式满堂支架搭设前，先将桥梁两端进行围堰，用机械设备对湖底进行清淤，将湖底淤泥全部清除。
根据神山湖大桥地勘报告，湖底淤泥下为⑤层粉质粘土（地基承载力基本允许值fa0为215kPa），可作为支架基础的持力层。
清淤完成后，采用粘土对湖底分层填筑碾压，分层厚度为30cm,采用15t振动压路机碾压，回填完一层后，进行压实度（环刀法）和承载力（轻型动力触探）试验，要求压实度≥92%，承载力≥200kPa，验收合格后方可进行上层填筑，粘土回填至17.0m即可。
现浇箱梁满堂支架设计计算：
现浇箱梁满堂支架计算说明书1 现浇箱梁满堂支架设计计算：本计算以第三联的荷载为例。
A 荷载计算混凝土自重：954*2.5*1.1=2623.5吨模板重：底模1682*.018*1.5=45.4吨支架，横梁重：60.8+150=210.8吨施工荷载0.75吨/平方米B 荷载冲击系数0.25则每平方米荷载=[2623.5+45.4+210.8]*1.25/{[19.7+17]*82/2}+0.75=3.142吨/平方米C 设立杆沿桥长方向间距1.0米，沿桥宽度方向0.8米：S=1.0*.8=0.8平方米每根立杆承受的荷载为：G=3.142*.08=2.5136吨D WDJ碗扣式支架的力学特征：外径48MM，壁厚3.0MM，截面积4.24*10**2 MM**2，惯性矩1.078*10**5 MM**4，抵抗矩4.93*10**3 MM**3，回转半径15.95 MM，每米自重33.3N。
抗压强度σ=N/A=25136/424=59.3 （N/MM**2）〈[σ。
]=210MM**2 抗弯强度ƒ=N/[A*φ]λ=L/I=1500/15.95=95，查表φ=0.558σ=25136/（424*0.558）=106.2〈210E 小横杆计算：抗压强度σ=GL**2/[10*W]=25.136*800*800/[10*4.493*1000]=358〉215。
所以不能满足强度要求弯曲强度ƒ=GL**4/150EI所以小横杆用10#槽钢作为承受荷载的横梁。
10#槽钢的力学特性W=39.7立方厘米抗压强度σ=GL**2/[10*W]=25.136*800*800/ [10*39.7*1000]=40.52〈215MM**2弯曲强度ƒ=GL**4/150EI=25.136*800**4/[150*200000*193.8*10000]=0.173〈3MM如果小横杆用方木应重新计算它的强度，扰度。
承托上用10*15方木，纵横杆密度1.0*0.6米，横杆的应力验算如下：Q=3.142吨/米支点反力R=3.142*.6=1.89吨M=QL**2/8=3.142*0.6**2/8=0.141吨米Γ=1.89*10**4/[0.1*0.15]=1.26MPAÓ=M/W=0.141*10**4/[3.75*10**-4]=3.76MPA用一般方木可以满足要求10*15方木，横杆间距60CM。
满堂支架受力计算
一、横杆和钢管架受力计算1、标准截面处受力计算（90c m ×60cm 间距处）1）荷载箱梁自重：q=ρgh=2.6×10×0.5＝13.0KN/㎡(钢筋砼密度按ρ=2.6*103kg/m 3，g=10N/KG,h 为砼厚度)施工荷载和风载：10KN/㎡总荷载：Q=13.0+10=23.0KN/㎡2）顺向条木受力计算（10cm ×10cm ）大横杆间距为90cm ，顺向条木间距为30cm ，故单根单跨顺向条木受力23.0×0.3＝6.9KN/m按最不利因素计算即顺向条木（10cm ×10cm ）以简支计算最大弯矩为：m KN ql M ⋅==69.0812max 弯曲强度：Mpa Mpa bh M W M 1114.41.069.06max 632max <=⨯===σ（落叶松木容许弯应力） 最大挠度：mm EI ql f 8.01.0)12/1(1090003849.0109.65384546434max=⨯⨯⨯⨯⨯⨯⨯==<900/400＝2.2mm3）横向10cm*10cm 条木计算横向条木以5跨连续计算，即每根条木至少长3.0米，小横杆间距0.6m 。
横向条木受到集中荷载为：P=0.6×23.0×0.3＝4.14KN/m最大弯矩为：弯曲强度： Mpa Mpa W M 1126.41.071.063max <=⨯==σ 最大挠度：mm EI Pl f 1.01.0)12/1(1090001006.01014.4764.1100764.146433max =⨯⨯⨯⨯⨯⨯⨯=⨯=<600/400=1.54) 支架受力模板自重：0.43KN /㎡支架顶承受重力为：23.0KN/㎡+0.43KN/㎡=23.43KN/㎡N1＝0.9×0.6×23.43＝12.65KN支架高度以7米计算：则支架自重：P=7×0.0384+6×0.9×0.0384=0.48KN支架最大荷载为N=12.65+0.48=13.13立杆长细比7678.151200==λ，查表得φ＝0.676 [N]=KN N A 1.7171071215489676.0][==⨯⨯=σφ>N 查表得外径48mm 壁厚3.5mm 钢管在步距120mm 时，容许荷载[N]=33.1KN>N 。
现浇预应力砼箱梁满堂碗扣式支架计算书_pdf
筑龙网W WW .Z H U L O NG .C OM现浇预应力砼箱梁满堂碗扣式支架计算书 〈１〉采用满堂碗扣式支架，顺横桥向间距均为０．９ｍ，在墩台两侧３．６ｍ范围为０．６ｍ，门架处间距为０．３ｍ，支架搭设中间横杆层距为１．２ｍ，门架支点处为０．６ｍ，跨省道支架处架设４０ｂ工字钢纵梁，纵梁间距０．９ｍ，纵向工字钢上铺置５０×１００ｍｍ方木其上铺１２ｍｍ竹胶板，方木净间距２５０ｍｍ，支点处净间距为１００ｍｍ，支架搭设宽度较梁底宽２ｍ。
梁翼板采用竹胶板结合木支架搭设，其整体布置见附图。
ａ、按砼方量检算碗扣支架承载力是否满足要求：梁底宽１１．２ｍ，长９０米，箱梁底总面积为１００８ｍ２，箱梁砼方量９４５．１４ｍ３，加上施工荷载按１．２倍的系数考虑，则每平方米的重量为９４５．１４×２．４÷１００８×１．２＝２．７ｔ。
支架采用多功能碗扣式支架，沿桥纵向步距９０ｃｍ，横向步距９０ｃｍ，每根立杆受正向压力为：２．７×０．９×０．９＝２．１８７ｔ，安全系数按１．３考虑，则每根立杆受正向压力为：２．１８７×１．３＝２．８４ｔ，小于碗扣式支架立杆允许承载力３．５ｔ，符合要求。
ｂ、竹胶板采用江西产一等品，静曲强度５５Ｍｐａ〉２．７×９．８＝２６．４６ Ｍｐａ，强度符合。
ｃ、上、下撑托允许荷载５０ＫＮ，木材［σ］＝１１Ｍｐａ，Ｅ＝１．１×１０４５×１０ｃｍ横向方木 Ｉ＝ｂｈ３／１２＝５×１０３／１２＝４１６．７ｃｍ４ Ｗ＝ｂｈ２／６＝５×１０２／６＝８３．３ｃｍ３ Ｑ总＝２．７×９．８＝２６．４６ｋｎ／ｍ２Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．３×０．９２／８＝０．８０ｋｎ・ｍ σ＝Ｍ／Ｗ＝０．８０／８３．３×１０－６＝９．６Ｍｐａ＜［σ］＝１１Ｍｐａ 筑龙网W WW .Z H U L O NG .C OM强度符合 δ＝５Ｑ总Ｌ４／３８４ＥＩ ＝５×２６．４６×０．３×０．９４／３８４×１．１×１０４×４１６．７×１０－８＝１．４８ｍｍ δ／Ｌ＝１．４８／０．９×１０３＝１／６０８＜［１／４００］＝［δ／Ｌ］ 刚度符合 ３．２．３ １５×１５ｃｍ纵向方木计算 Ｉ＝ｂｈ３／１２＝１５×１５３／１２＝４２１９ｃｍ４ Ｗ＝ｂｈ２／６＝１５×１５２／６＝５６２．５ｃｍ３ Ｑ总＝２．７×９．８＝２６．４６ｋｎ／ｍ２Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．９×０．９２／８＝２．４１ＫＮ・ｍ σ＝Ｍ／Ｗ＝２．４１／５．６２５×１０－６＝４．２８Ｍｐａ＜［σ］＝１１Ｍｐａ 强度符合 δ＝５Ｑ总Ｌ４／３８４ＥＩ ＝５×２６．４６×０．９×０．９４／３８４×１．１×１０４×４２１９×１０－８＝０．４ｍｍ δ／Ｌ＝０．４／０．９×１０３＝１／２２５０＜［１／４００］＝［δ／Ｌ］ 刚度符合 ｄ、４０ｂ工字钢门架 ＩＸ－Ｘ＝２６０３２ｃｍ４ＷＸ－Ｘ＝９６２．３ｃｍ３ （建材实用手册查） Ｑ总＝２．７×９．８＝２６．４６ ｋｎ／ｍ２ Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．９×７．２２／８＝１５４．３ＫＮ・ｍ σ＝Ｍ／Ｗ＝１５４．３／９６２．３×１０－６＝１６０．３Ｍｐａ＜［σ］＝２１０Ｍｐａ 筑龙网W WW .Z H U L O NG .C OM４０ｂ工字钢材质（Ｑ２３５）检验通过 δ＝５Ｑ总Ｌ４／３８４ＥＩ ＝５×２６．４６×０．９×７．２４／３８４×２．１×１０５×２６０３２×１０－８＝１５．２ｍｍ δ／Ｌ＝１５．２／７．４×１０３＝１／４８７＜［１／４００］＝［δ／Ｌ］ 钢度符合 ３．３碗扣支架 ３．３．１对于门架处单杆立杆承受竖向力 Ｇ＝ｑ总×Ｓ＝２６．４６×０．９×８／８ ＝２３．８ＫＮ＜３５ＫＮ＝［Ｇ］ 符合要求 对于碗扣支架钢管（Φ４８ｍｍ，壁厚３．２５ｍｍ），中间立杆间距１．２ｍ，则 Ｉ＝π（Ｄ４－ｄ４）／６４ ＝π（４．８４－４．１５４）／６４ ＝１１．５ｃｍ４根据欧拉公式 ［Ｐｃｒ］＝π２ＥＩ／（μＨ）２＝π２×２．１×１０５×１１．５／（１×１．２）２＝５２．６ＫＮ ［Ｐｃｒ］＞Ｇ 满足强度要求 为考虑６座现浇箱梁（分离立交桥３座、天桥３座）张拉设备的通用性（每束５～９根Φｊ１５．２０钢绞线），拟以每束９根钢绞线选用张拉设备，计算如下。
现浇梁满堂支架施工验算
附录现浇箱梁满堂支架施工验算现浇梁的特点是结构整体性好，外形美观。
在现浇箱梁的各项施工工序中，支架搭设的质量极为关键，而支架受力的正确验算是保证支架搭设成功的基础。
对现浇梁底模、分配梁和承重梁的设计如下：底模采用122cm×244cm×1.2cm竹胶板，纵桥向铺设，板下采用模木（分配梁）打孔后铁钉相连，板缝用宽胶带纸粘贴；底模下沿横桥向顺铺10cm×10cm方木，间距为2.44/6=0.407m（计算采用0.41m）；横梁采用外径φ48，壁厚3.5mm钢管纵桥向架设在碗扣支架的可调上部托撑顶部，支架布距根据经验拟定为箱梁腹板位置0.6m×0.9m，空心位置 0.9m×0.9m，水平杆垂直间距1.2m。
支撑底模的横木受力模型实为多跨超静定梁，现将其简化为单跨静定简支梁这样不仅计算简便，而且增加了方案的安全性。
1横梁验算1.1模板、横梁自重N木=0.1×0.1×0.6×6=0.036KNN模=0.6×0.41×10.3×0.012=0.030KN1.2钢筋砼的重量N钢筋砼=0.6×0.41×1.4×26=8.954KN1.3施工荷载σ活1=2.5KPaN活1=2.5×0.41×0.6=0.615KN；N活2=2.5KN。
1.4振捣砼时产生的荷载N振=2.0×0.41×0.6=0.492KN；这样，N总N1+2+3+4=10.127KN。
F均=N总/0.6=10.127/0.6=16.878KN/m；N活2=2.5KN；那么，M=1/8F均·L2+1/2N活2·L/2=1/8×16.878×0.62+1/2×2.5×0.3=1.135KN·m；σ=M/W=1.135/(1/6×0.1×0.12)=6.81MPa<[σ]容=17MPa；τ=QS/bI=0.947025MPa<[σ]容=1.9 MPaƒ=(5F均·L4)/(384EⅠ)+(N活2L3)/(48EI)=0.469mm<[f]=L/400=1.5 mm 。
现浇箱梁满堂支架(贝雷架)计算书
青田县瓯江四桥（步行桥）工程现浇箱梁满堂支架（贝雷架）检算书计算：复核：审核：中铁四局集团有限公司青田县瓯江四桥（步行桥）工程项目经理部2016年11月10日目录1 编制依据............................................................ - 4 -2 方案简介............................................................ - 4 -3 支架主要材料特性及参数.............................................. -4 -4 荷载计算............................................................ -5 -4.1 荷载类型...................................................... - 5 -4.2 荷载组合...................................................... - 5 -5 NU02联钢筋混凝土预应力箱梁支架结构计算............................. - 5 -5.1 计算模型及边界条件设置........................................ - 7 -5.2 计算结果分析.................................................. - 8 -5.2.1 托架上满堂支架计算分析 ................................ - 9 -5.2.2 横向I20a工字钢横梁分析 ............................... - 9 -5.2.3 贝雷梁分析 ............................................ - 9 -5.2.4 主横梁双榀I45a工字钢分析 ............................ - 10 -5.2.5 钢管桩分析 ........................................... - 11 -5.3 底模体系计算................................................. - 12 -5.4.5支架立杆计算................................................ - 15 - 5.5 侧模计算......................................................... - 16 -5.5.1 侧模荷载计算............................................... - 16 -5.5.5 横向背带钢管计算........................................... - 18 -5.5.6 侧模拉杆计算.............................................. - 18 -6 跨江南大道防护棚架结构计算......................................... - 18 -6.1 防护棚架设计................................................. - 18 -6.2 计算模型及边界条件设置....................................... - 19 -6.3 设计计算参数................................................. - 20 -6.4 结构模型..................................................... - 20 -6.5 单元构件计算................................................. - 21 -6.6 地基承载力................................................... - 24 -7 SU03联(NU01联)满堂支架结构计算.................................... - 24 -7.1 满堂支架设计概况............................................. - 24 -7.2 计算模型及边界条件设置....................................... - 26 -7.3 设计计算参数................................................. - 27 -7.4 梁端满堂支架计算............................................. - 27 -7.5 梁中满堂支架计算............................................. - 30 -7.6 支架立杆计算................................................. - 32 -7.7 地基承载力计算............................................... - 34 -7.8 支架稳定性计算............................................... - 34 -8 跨S49省道防护棚架结构计算......................................... - 34 -8.1 防护棚架设计................................................. - 34 -8.2 计算模型及边界条件设置....................................... - 35 -8.3 设计计算参数................................................. - 36 -8.4 结构模型..................................................... - 36 -8.5 单元构件计算................................................. - 37 -8.6 地基承载力................................................... - 41 -现浇箱梁满堂支架（贝雷架）检算书1 编制依据（1）《青田县瓯江四桥（步行桥）工程相关设计图纸》；（2）《公路桥涵设计通用规范》（JTG D60-2004）；（3）《钢结构设计规范》（GB50017-2003）；（4）《公路桥涵钢结构及木结构设计规范》（JTJ025-86）；（5）《建筑扣件式钢管脚手架安全技术规范》（JGJ130-2011）；（6）《建筑结构静力计算手册》建筑工业出版社。
现浇梁满堂及钢管柱支架计算书[最终版]
![现浇梁满堂及钢管柱支架计算书[最终版]](https://img.taocdn.com/s3/m/f9a8994b48d7c1c708a145fc.png)
附件：新丰互通B/C匝道桥现浇梁施工支架结构计算书一、工程概况新丰互通立交位于朱屋村南侧，是新丰县城及周边地区车辆上下高速的主要出入口，本合同段在新丰江北侧的朱屋村南侧山间设置新丰互通。
采用半定向T型互通立交与G105一级路顺接，方便新丰县城及周边村镇的车辆上下高速公路。
互通共设置主线桥1座，匝道桥4座，其中B/C匝道桥上部结构采用现浇箱梁结构；BK0+627.375匝道桥桥跨布置为3*（3×28.75）预应力现浇箱梁+12×30m预应力T梁； CK0+284.306匝道桥桥跨布置为11×20m预应力现浇箱梁+2×25现浇箱梁。
根据设计图纸，B匝道桥第一～三联上部结构采用3*28.75米预应力混凝土现浇箱梁，桥面宽10.5m，梁体采用单箱单室斜腹板结构。
梁高1.75cm，顶宽10.3m，悬臂长2.25m，底宽4.94m，顶板厚度28cm，腹板厚度45～65cm，底板厚度22cm；每跨在跨中设置横隔板。
C匝道桥第一～三联上部结构采用20米预应力混凝土现浇箱梁，桥面变宽，采用单箱单室斜腹板结构。
梁高1.50m,悬臂长2.25m，腹板厚45～65cm，顶板厚28cm，底板厚22cm；第三联每跨跨中设置横隔板；第四联上部结构采用25米预应力混凝土现浇箱梁，桥面宽10.5m，采用单箱单室斜腹板结构，梁高1.60m，箱梁悬臂长2.25m，腹板厚45cm～65cm，顶板厚28cm，底板厚22cm，在每跨跨中设置横隔板。
二、编制依据（1）《铁路混凝土梁支架法现浇施工技术规程》（TB10110—2011）（2）《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ 130-2011）（3）《钢结构设计规范》（GB50017-2003）（4）《建筑结构荷载规范》（GB50009-2001）（5）《公路桥涵地基与基础设计规范》(JTG D63-2007)三、上部梁体施工方案新丰互通B匝道桥现浇箱梁共3联，每联3跨，其中第一联位于新丰互通E匝道和主线路基之间填平区，地形较平坦，梁底至原地面高度在3-13m间，采用满堂支架现浇施工；第二联前两跨横跨主线路基，地形较为平坦，梁底至原地面高度在7-13m间采用满堂支架现浇施工，第三跨横跨C匝道桥桥，桥区位于主线路基左侧边坡，梁底至原地面高度在13-20m间，采用满堂支架现浇法施工；第三联由于梁底至原地面高度在20m以上（22-29m），采用钢管柱贝雷支架法施工新丰互通C匝道桥共4联，均为现浇箱梁结构，第一联共4跨，每跨跨径为20m，梁底距原地面高度在7-13m间，采用满堂支架现浇施工；第二联共4跨，每跨跨径为20m，梁底距原地面高度在13-19m间，采用钢管柱贝雷支架法施工；第三联共3跨，每跨跨径为20m，梁底距原地面高度在在7-18m间，采用钢管柱贝雷支架法施工；第四联共2跨，跨径为25m，横跨主线路基，梁底距原地面高度在在7-8m间，采用满堂支架现浇施工。
