索佳全站仪说明书
全站仪使用说明书
全站仪使用说明书概述全站仪是一种精密的测量仪器，广泛应用于土建工程、道路工程、桥梁工程等领域。
本说明书详细介绍了全站仪的基本功能、操作方法和注意事项，旨在帮助用户快速上手使用全站仪进行测量工作。
一、产品概述1.1 产品特点全站仪是一种集成了测角、测距和测高等功能的仪器。
其特点包括:- 高精度测量：全站仪可以进行角度、距离和高程的高精度测量，满足工程测量的需要。
- 自动化功能：全站仪具备自动测量和数据处理功能，简化了测量流程。
- 远程通信：全站仪支持蓝牙和Wi-Fi等无线通信方式，方便与计算机或移动设备进行数据传输。
1.2 产品组成一般情况下，全站仪由以下几个部分组成：- 仪器本体：包含观测望远镜、显示屏、键盘等组件，用于进行测量和操作。
- 支架：用于固定全站仪，保持仪器的稳定。
- 测杖：用于测量目标物的高程和距离，一般由可伸缩的测杆和测杆支持装置组成。
二、操作指南2.1 准备工作在使用全站仪进行测量之前，应做好以下准备工作：- 确保全站仪已经连接好电源，电池电量充足。
- 选择适当的支架和测杆，正确安装全站仪。
- 检查并确认全站仪在使用前没有损坏。
2.2 仪器开机与关闭按下仪器上的电源按钮，全站仪即可开机。
在使用完毕后，按住电源按钮直到仪器完全关闭。
2.3 基本操作流程2.3.1 设置基准点在进行测量之前，需要设置一个基准点。
具体操作如下：1. 使用全站仪观测望远镜找到一个标志物，并将其视为基准点。
2. 在仪器上进入设置模式，选择基准设置，按照提示进行操作。
2.3.2 测量角度在设置好基准点后，即可进行角度的测量。
具体操作如下：1. 使用观测望远镜对准目标，并记录当前角度。
2. 在仪器上进入角度测量模式，按下测量按钮完成测量。
2.3.3 测量距离在测量角度完成后，可以开始测量距离。
具体操作如下：1. 使用观测望远镜对准目标，确认测量参考点。
2. 进入距离测量模式，按下测量按钮完成测量。
2.3.4 测量高程若需要测量目标物的高程，可以按照以下步骤进行操作：1. 将测杆插入目标物，调整至水平位置。
全站仪的坐标测量如何使用-(经典)
全站仪的坐标测量如何使用？如：测站点坐标为（500 ，300 ，362 ），后视点坐标为（500，445，456），测点坐标为（471.7 ，777.9 ，385 ）（以CAD 画出的）。
如何直接测出测点坐标？全站仪的坐标测量你应该好好看看使用说明书！一般来说分为这样几步：1、输入坐标，测站点、后视点及要测的碎布点事先是家里输入进去的。
具体在说明书里的数据录入这一块。
2、到了野外，首先是一起对中整平，开机后，进入坐标测量。
3、设置测站点。
4、设置后视点，这是很关键的是仪器不同，方法不同。
一般都要，拟设好后视点后，要对后视点进行一次测量，这个过程实际就是陪准坐标系统。
关键关键！配好以后一起会将测量的后视点坐标直接显示出来，你可以和已有的坐标对照一下。
一般来说。
二者之差不大于5cm 就可以拉5、测量一般全站仪测角精度都不是很高还有对中误差，后视误差等等等等等要求精度高可以用GPS 静态测量内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。
重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法：采取演示法教学。
讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪（total station ）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪使用说明书.
MATOMTS800系列使用说明书电子全站仪感谢您购买MTS800系列电子全站。
为了使您更好地了解仪器性能,正确﹑安全地使用本系列全站仪,请您在使用前仔细阅读本说明书,并妥善保存备用。
为便于阅读,说明书中的部分插图和显示内容作了简化处理。
本系列电子全站仪采用了欧美品牌的APD光电二极管和集成电路,性能可靠,测距部采用了欧洲进口的人眼安全红外发光二极管,适用于专业测量、工程测量、教学培训、精密工业安装等方面。
大屏幕中文界面,大字体设计,数字化键盘,操作提示直观,易学易用。
强大的内存管理功能,具有可存贮15000 (15000—50000可选点数据大容量内存, 并可以方便地进行内存管理,可自动记录各种测量数据(角度数据、距离数据、坐标数据、测站数据,采用开放的通讯方式,可直接与计算机进行实时双向数据传输和内存双向数据传输。
还具有丰富的测量应用程序,可进行坐标测量﹑放样测量﹑后方交会﹑对边测量﹑悬高测量﹑面积计算﹑偏心测量﹑角度复测﹑直线放样,道路放样(选件,导线测量平差(选件,另外可根据用户需求定制程序,满足不同专业测量的要求。
为不断提高产品性能,仪器的技术参数和外观可能变化,恕不另行通知,敬请谅解!随仪器附有保修单一份,购买仪器后请填好该单,并请寄本公司客户服务部,凭该保修单用户可自购买之日起享受36个月免费保修服务。
【目录】前言1.安全操作注意事项 12.注意事项 23.激光安全信息 24.仪器功能介绍 34.1 仪器部件名称 34.2 模式图 45.基本操作 55.1 键盘基本操作 55.2 显示信息75.3 显示符号7 测量前准备6.电池的使用及维护86.1 充电步骤86.2 注意事项86.3 充电器使用说明86.4 电池安装步骤96.5 电池卸下步骤96.6 电池显示信息97.架设仪器108.调焦与照准119.开机1110.使用星键(★键功能1210.1 仪器倾斜值显示及补偿1210.2 快速查看仪器内存12 基本测量11.角度测量1411.1 两点间角度测量1411.2 将水平方向设置成所需方向值15 11.3 水平方向显示选择(左角/右角17 11.4 %坡度1811.5 水平角复测量1911.6 角度测量数据输出2012.距离测量2112.1 距离测量设置2112.2 回光信号检测2412.3 距离和角度测量2512.4 距离测量数据输出2613.坐标测量2613.1 输入测站坐标2613.1.1 键盘输入测站数据2613.1.2 调用内存中已知坐标数据27 13.2 后视方位角设置2813.3 输入棱镜高及仪器高3013.4 三维坐标测量31 高级测量14.放样测量3314.1 距离放样测量3314.2 坐标放样测量3615.偏心测量4015.1 距离偏心测量4015.2 角度偏心测量4216.对边测量4816.1 多点间距离测量4416.2 改变起始点4617 悬高测量4818.后方交会测量5018.1 测量两已知点求取测站坐标5118.2 测量多个已知点求取测站坐标5319.面积计算5520.直线放样5720.1 定义基线5720.2 直线点放样5920.3 直线线放样60 数据记录与管理21.存储模式下的数据操作6221.1 工作文件管理6221.1.1 工作文件记录查阅及删除63 21.1.2 更改工作文件名称6421.1.3 删除工作文件6521.1.4 向计算机输出工作文件数据66 21.2 输入已知点坐标数据6721.2.1 由键盘输入已知点坐标数据6721.2.2 由外部设备输入已知点坐标数据68 21.3 已知点坐标数据查阅及删除6921.4 删除全部已知点7021.5 输入特征码7121.6 特征码调阅及删除7221.7 显示仪器内存状况7321.8 初始化内存7322.在记录模式下进行数据记录7422.1 记录距离测量数据7422.2 记录角度测量数据7622.3 记录坐标测量数据78设置23.改变仪器参数8023.1 观测条件设置8023.2 仪器设置8223.3 键功能定义8323.3.1 键功能定义8323.3.2 键功能保存8523.3.3 键功能恢复8623.4 单位设置87 检校24.仪器常数8824.1 倾斜补偿器零点差检校8824.1.1 倾斜补偿器零点差检查88 24.1.2 倾斜补偿器零点差校正88 24.2 指标差视准差设置9024.3 距离加乘常数设置9225.检验与校正9425.1 照准部水准器9425.2 十字丝的校正9525.3 仪器视准轴的校正9625.4 光学对点器的检验与校正96 其他26.双向通讯9827.道路测设放样10027.1 道路定义10027.1.1 直线型道路定义10027.1.2 单圆曲线型道路定义10127.1.3 设缓圆曲线型道路定义103 27.2 道路中边桩放样10327.3 曲线主点放样10427.4 桩位测量10528.仪器的保养10629.出错信息10730.技术指标1091.安全操作注意事项一般情况l 禁止在高粉尘、无良好排风设备或靠近易燃物品环境下使用仪器,以免发生意外。
经纬仪、全站仪、水准仪的使用方法
经纬仪的使用一、安置仪器安置仪器是将经纬仪安置在测站点上，包括对中和整平两项内容。
对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上；整平的目的是使仪器竖轴处于铅垂位置，水平度盘处于水平位置。
1．初步对中整平（1）用锤球对中，其操作方法如下：1）将三脚架调整到合适高度，张开三脚架安置在测站点上方，在脚架的连接螺旋上挂上锤球，如果锤球尖离标志中心太远，可固定一脚移动另外两脚，或将三脚架整体平移，使锤球尖大致对准测站点标志中心，并注意使架头大致水平，然后将三脚架的脚尖踩入土中。
2）将经纬仪从箱中取出，用连接螺旋将经纬仪安装在三脚架上。
调整脚螺旋，使圆水准器气泡居中。
3）此时，如果锤球尖偏离测站点标志中心，可旋松连接螺旋，在架头上移动经纬仪，使锤球尖精确对中测站点标志中心，然后旋紧连接螺旋。
（2）用光学对中器对中时，其操作方法如下：1）使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分划板小圆圈和测站点标志的影像清晰。
2）转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架架腿，使圆水准器气泡居中，注意脚架尖位置不得移动。
2．精确对中和整平（1）整平先转动照准部，使水准管平行于任意一对脚螺旋的连线，如图3-7a所示，两手同时向内或向外转动这两个脚螺旋，使气泡居中，注意气泡移动方向始终与左手大拇指移动方向一致；然后将照准部转动90°，如图3-7b所示，转动第三个脚螺旋，使水准管气泡居中。
再将照准部转回原位置，检查气泡是否居中，若不居中，按上述步骤反复进行，直到水准管在任何位置，气泡偏离零点不超过一格为止。
图3-7 经纬仪的整平（2）对中先旋松连接螺旋，在架头上轻轻移动经纬仪，使锤球尖精确对中测站点标志中心，或使对中器分划板的刻划中心与测站点标志影像重合；然后旋紧连接螺旋。
锤球对中误差一般可控制在3mm 以内，光学对中器对中误差一般可控制在1mm 以内。

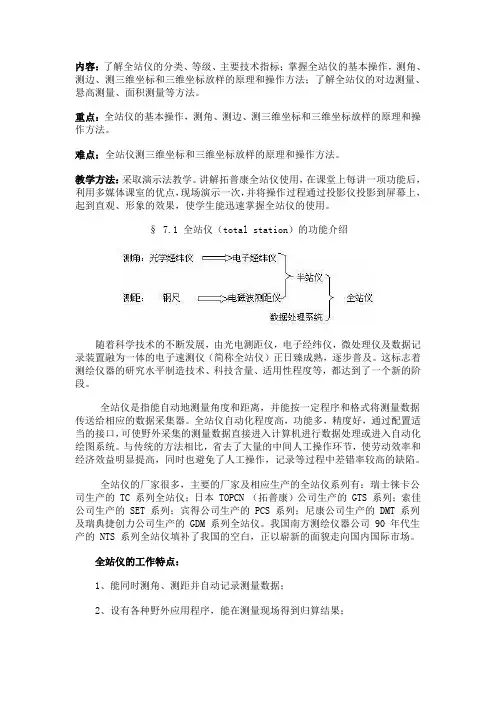

TOPCON全站仪的使用方法
内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。
重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法：采取演示法教学。
讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。
全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。
全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。
全站仪说明
1
F1
MEAS
进行测量″
F2
MODE
设置测距模式，Fine/Coarse/Tracking（精度/粗测/跟踪)
F3
S/A
设置音响模式
F4
P1↓
显示第2页软键功能
2
F1
OFSET
选择偏心测量模式
F2
S.O
选择放样测量模式
F3
m/f/i
距离单位米/英尺/英尺、英寸切换
F4
P2↓
显示下一页（第1页）软键功能
（3）坐标测量模式
页数
软键
显示符号
功能
1
F1
MEAS
进行测量″
F2
MODE
设置测距模式，Fine/Coarse/Tracking（精度/粗测/跟踪)
F3
S/A
设置音响模式
F4
P1↓
显示第2页软键功能
2
F1
R.HT
输入棱镜高
F2
INS.HT
输入仪器高
F3
OCC
输入仪器站坐标
F4
P2↓
显示第3页软键功能
（2）视准轴误差的检验
视准轴误差在仪器出厂前已测定并存入仪器中。测角时，即使只用一个盘位，也能获得精确的测量结果。
视准轴误差应经常进行检验，如果发生变化，可重新测定。其操作步骤与经纬仪视准轴误差检验相同。
①目的：使视准轴垂直于横轴。
②检验：在平坦地面上，选择相距100m左右的A\B两点，在A点竖立一标志，B点横置一个刻有毫米分划的标尺，并使其垂直于AB。将仪器安置于AB连线的中点O上，整平仪器，盘左位置照准A，固定照准部，倒转望远镜，用十字上竖丝在B点尺上读数B1。旋转照准部以盘右瞄准A点，固定照准部，倒转望远镜在B点尺上读数B2。如果B1=B2，说明视准轴垂直于横轴，如果B1≠B2,，则应进行校正。
索佳全站仪系列特点介绍
标配 标配 闭合环线路平差、线路水准测量(不同观测程序)、断面测量、中国等 级水准测量规范观测程序和限差检核、放样测量 BF/BFFB/BFBF/BBFF/aBF/aBFFB(标配) BDC58——可充锂电池(支持外接电池) IP54 宽 224.7 x 长 260.0 x 高 203.6mm、3.7kg (含电池)
蓝牙
USB
CF/SD 卡
33
1.3 NET05－更好的操作性能：现代化的因特网技术
（10）索佳独特的野外信息速递系统 （Sokkia Field-info Xpress）
蓝牙
远距离数据通讯 TS(蓝牙) + 手机(蓝牙 + GPRS)
全站仪使用说明书
全站仪使用说明书-CAL-FENGHAI.-(YICAI)-Company One1第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明1、仪器外观图 1 ： GTS-312 全站仪外观及各部件名称2、面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距；N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。
二、角度测量模式功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第 1 页F1 OSET ：设置水平读数为 0°。
F2 HOLD ：锁定水平读数。
F3 HSET ：设置任意大小的水平读数。
F4 P1 ↓：进入第 2 页。
第 2 页F1 TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2 ↓：进入第 3 页。
第 3 页F1 H-BZ ：仪器每转动水平角 90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。
F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。
F4 P3 ↓：进入第 1 页。
三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS ：进行测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开机前需要准备的是，去.sokkia../DownloadShow.asp?ID=30
下载数据通讯软件，解压安装后为这三个文件，
下面是仪器开始设站（仪器整平对中），开始测量，
确认测量模式
开机后，点击“配置”→“观测条件”→“测距模式”，确认它的植为斜距，按“ESC”退至
选择工程文件夹
选择“存”→“文件操作”→“文件选取”→用“左右向键”选择将今天测量的容放到那个工作夹里去，这里有JOB1到JOB10个文件夹供你选择
定向及测量
点击如（图）
“测量”→“坐标”→“测站定向”→“测站坐标”，后输入数值
（这里的“测站坐标”采用自由坐标系，大家自己选择）设置完成后，点击“OK”
按“ESC”，返回上一级菜单，选择“后视定向”（说明一下，如果整平出现问题，则无法向下继续设置）→“角度定向”（由于初次测量，没有已知坐标点，只能采用角度定向），将仪器十字丝对准你设定的定向点上的棱镜中心→在“HAR中”输入0→按1次“ESC”返回到（图），
→选“测量”→此时可以看到屏幕里有N，E Z，ZA ，→“测量”后将会显示出测量点的NEZ 坐标→点击“记录”用向键和功能键输入点号，此后测量的点号将会累加，注意，每次测量一个点后都要按记录键，
至此，首次实地测量以完成
数据从全站仪器中传出
1（设置通讯），点击“配置”→“通讯设置”→其中各项为：“波特率”：9600bps，“数据位”：8位，“奇偶校验”：NO，“停止位”：1位，“和校验”：NO，“流控”：YES
（图）
2同时将软件设置好，双击刚才三个文件中的最后一个Coord.exe
点击
要求这里的设置和刚才全站仪一样，需要大家注意，COM口的选择。
点击通讯，选择数据下载
后出现
现在开始继续设置全站仪
（图）
选择“存”→“文件操作”→“通讯输出”→用“向键”选择刚才你测量时将点放入的文件夹（从JOB1到JOB10）→按回车（此时该JOB后将出现OUT ）（图）
→“点击F4”→选择“SDR格式”（图）
→按“回车键”选择
此后软件就会有所反应
JOB里的文件就传输出来了，
点击转换，选择“转CSV格式“
点击“文件“另存为得到类似EXCEL的文件，双击
将起改为如下格式]
注意这里的B，D，F列中的逗号，必须是在英文输入法时，输入的。
同时注意原有的X和Y发生了调换。
将该容选取，复制到TXT中
将其中的“空格”替换为“空”
变成
将其保存成DAT格式文件。
展到CASS中，开始设计道路。
当你完成了道路设计，每个中桩点坐标都设计好后，就要将放样坐标写入全站仪
用原软件打开你刚才保存的*.csv文件，
利用红圈中的，删除，插入，以及NO，X，Y，Z将中桩手工加载填加到软件列表中
和刚才下载数据不同，那个时候，是先让软件准备好，在调全站仪，
而上传数据时要先调好全站仪器
进入界面（如下图）
点击“存”→“已知坐标”（如下图）→
“通讯输入”→后全站仪出现如下图
现在继续设置软件
点通讯→数据上传
会出现如下图的进度栏
当数据上传完成时，仪器会发出滴的一声，，那么，上传成功完成了。
坐标的放样
进入界面（图）
按“FUNC”键，→直到屏幕出现“放样”（图）
，进入→选择“测站定向”和这里的操作和前面，仪器测量时候是一样的，定后按“ESC”返
回（图）
进入“放样数据”→“调取”，然后选择你要放样的点号，→“回车键”出现如图
→按多次“模式”
直到出现（图（平距、角度））
点“OK“，
将棱镜放在大概路线上，将仪器对准棱镜，按“观测“
后面结果出来后，仪器会告诉你还得往那个向走多少
，慢慢的靠近放样点，最后将点位精确放在实地。
仪器的使用，基本上就是这些了。
在前面的（→按多次“模式”）中也可以选择（NP，EP出现）
采用这种模式，当放好棱镜，按观测，就会显示出N 、E、Z和后面的数值，这些数值反映目前放棱镜的点和要放样的点之间的差距。
放样里还有其他中模式，大家可以试试看，当然，完成实习是最先任务。
