索佳S E T22D全站仪

基本操作

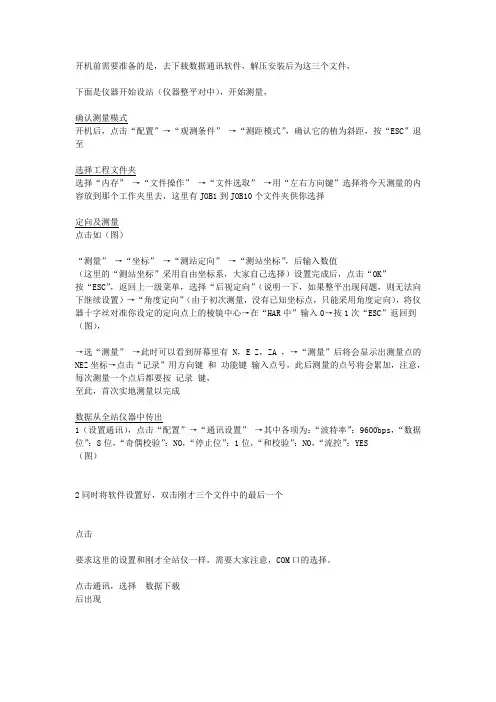

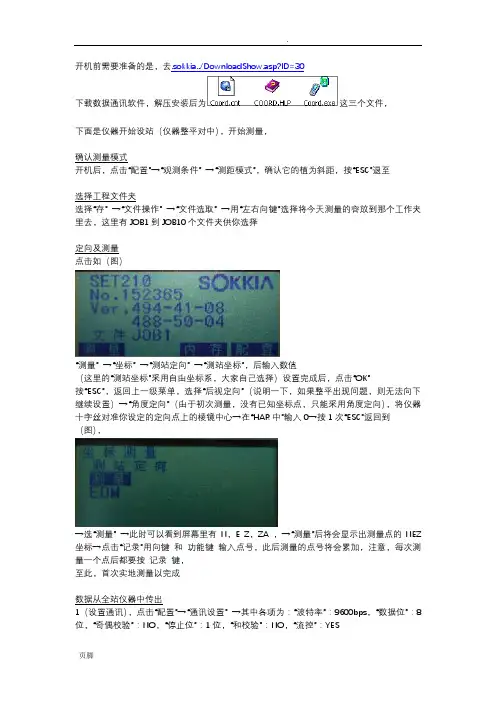

SET22D 全站仪坐标测量基本操作

操作键一般功能：

F1、F2、F3、F4

⑥光标控制键。

基本操作：

开机—→按键，进入状态选择屏幕—→（测量）、（内存）、CNFG（配置）

按软件（F1～F4）和回车键进行以下操作：（注：以下涂黑者为选中的操作项）

一.内存操作

1.文件选取

—→—→———→——→Job1——→选中，回车↙(Memory) 2.Known data 2. Job deletion Job2

3.Code 3. Comms out put Job3

2. 已知数据输入

—→1.Job ———→——→ N（即X）—→—→（输入下一点）

2. Comms input E（即Y） (Record)

3.Code 3.Deletion Z（即高程）

4.View Pt（点号）

5.Clear

3. 通讯设置

——→—→1.Obs.condition——→Baud rete———→回车↙

（Configure） 2.Instr.const Data bits：8 bits

3.Data＆time Parity：Not set （与计算机设置一致，其他不须变）

Stop bit：1 bit

5.Unit Check sum：No

6.Key function Xon/Xoff：No

4.通讯输出

—→——→1. Job selection——→↙——→↙（选中文件，回车，执行数据输出）

2.Known dat 2. Job deletion 2.Printed output

3.Code

二.水平角测量

对中、整平（使用电子气泡），在“测量”状态下：

盘左—→瞄准目标1—→、 (目标1水平方向读数为0°00′00″），记录；

，记录；

—→瞄准目标2—→读HAR，即为盘左半测回水平角β

左

盘右—→瞄准目标1—→、 (目标1水平方向读数为0°00′00″），记录；

，记录；

—→瞄准目标2—→读HAR，即为盘右半测回水平角β

右

、平均值，即为所观测水平角角度值。

取ββ

左右

（注：按键2次，可以将当前瞄准方向的水平读盘读数置为“0”）

三.距离测量

1.先进行测距状态设置（见四、1键选择当前使用的反射器类型；

2.瞄准目标，按键测距，显示S（斜距）、ZA（竖盘读数）、HAR（水平度盘读

数）；

（注：按键，屏幕显示切换为：S—斜距、H—平距、V—高差）

四.坐标测量

1.测距状态设置

—→—→Temp. ：21 ℃输入温度

Press. ：1013hpa 气压

ppm. ：6 （自动改正值）

Reflector ：Prism —→回车↙

PC ：－30 （棱镜常数-30mm；反射片常数为0，回车后自动显示）测距模式：“fine”S 导线测距选“fine”S（单次精测）；测图时选“单次粗测”

2.测站定向（输入测站点、后视点坐标，照准后视点，完成测站定向，并作定向检查）

（1）测站坐标输入

—→—→1.Observation——→ N0：5897.230（输入X）———→ OK ↙

(coordinates) （测站数据）E0：3096.028（输入Y）

3.Set h angle Z0：7.500 （输入高程）输入测站数据

Inst.h.：1.560 （instrument height）

Tgt.h.：1.600 （target height）

或：按“ READ ”，取已知点点号即可

（2）后视点坐标（或坐标方位角）输入

—→—→1.Observation——→HAR：（输入后视点坐标方位角）———→回车2次↙，↙—→

2.Stn data BS —→N0：12

3.456

E0：456.789 （注：）

Z0：7.500

：223.456（输入后视点X）

：556.789（输入后视点Y）输入后视点坐标

：4.825 （输入后视点高程）

或：按“”，取后视点点号

（3）后视点坐标输入后，按软件“”，进行定向，并作定向检查：

—→定向屏幕：Take BS—→—→———→回车，↙—→检查：瞄准后视点→

（上一行的说明→要求精确瞄准后视点→确认→显示定向后后视点方位角→方位角确认）—→（测量）—→(瞄准、测量后视点坐标，应与已知

2.Stn data 数据一致，则定向无误。可进行坐

3.Set h angle 标采集测量）

3.坐标测量与记录

完成“文件选取”、“后视定向”，可进行坐标测量。照准后视点，回车↙：

—→↙—→Coord. (测点数据屏幕)——→———→Coord.(记录屏幕)—→

2.Stn data N 206.091 (或“OBS”观测) N： 206.091

3.Set h angle E 655.270 E： 655.270

Z 12.228 Z： 12.228

H 100.000 Pt.：102（一般只须输第一点号）

ZA 87°16′13″ Code.：F1B1

HAR 100°00′00″ Tgt.h.：1.600m

—→(照准下一点，观测) —→.(记录)—→—→（循环重复）
