华为AAU的有源天线解决方案
5深圳移动AAU应用案例徐长青(华为)
楼顶增高 塔
垂直1-2副天 线，5-10m 高，无法增 加D频段天 线
楼顶拉线塔
垂直1-2副天 线，5-10m 高，增加D频 段天线困难
楼顶抱杆
空间紧张，大部 分3m左右抱杆只 适合单天线 楼顶加抱杆/天 线，需和业主重 新谈判
传统方案：FAD合路天线+2个RRU
传统方案：采用FAD合路天线替代FA天线，增加D频段RRU
11.50%
7.10%
大楼外墙
31.30%
24.30%
美化罩 楼顶站(双抱杆)
现网TDS站点天明情况统计
楼顶站(单抱杆-无空 间)
1% 2% 1%
23%
14%
1% 7%
美观树/伪装体/美观 塔等
增高架
2% 14%
35%
拉线塔
现网GSM站点天面情况统计
➢ TDS现网有24.3%以上采用楼顶站，无安装空间，无法新增天 馈；约10%美化罩和11.5%的塔台无空间 ➢ GSM现网有14%的美化罩，7%的单管塔存在安装空间受限
独立电调：FA&D双网独立优化
Easy RET方案使天线可管理、易维护
FA RRU接口（8通道）
校准接口
专门AISG接口 用于快速开站
➢ 解决覆盖差异及干扰问题，确保不同 场景下网络最优化部署
➢ 倾角范围大，可灵活组合（机械:-5～ 10 °/电下倾:2～12 °）
➢ 倾角范围和无源天线倾角范围一致， 替换场景可以同工参覆盖，减少网优 工作量
目录
部署场景 技术方案 使用效果 未来演进
AAU3210有源天线解决方案
FA
D频段 D频段 连接
天线 天线 RRU 组件
1+1+1

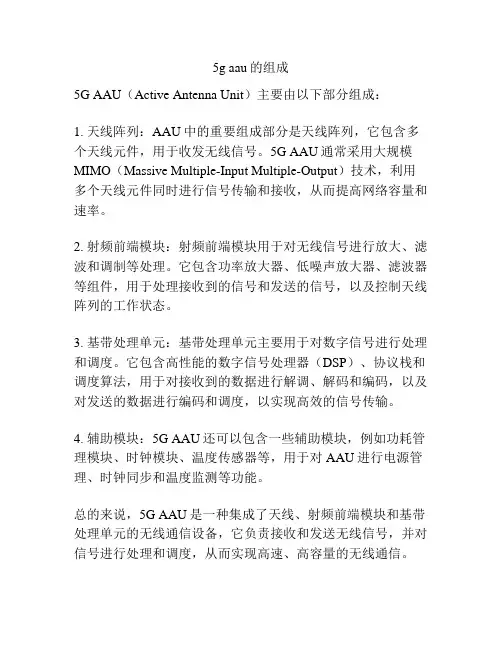

5g aau的组成
5g aau的组成
5G AAU（Active Antenna Unit）主要由以下部分组成：
1. 天线阵列：AAU中的重要组成部分是天线阵列，它包含多个天线元件，用于收发无线信号。
5G AAU通常采用大规模MIMO（Massive Multiple-Input Multiple-Output）技术，利用多个天线元件同时进行信号传输和接收，从而提高网络容量和速率。
2. 射频前端模块：射频前端模块用于对无线信号进行放大、滤波和调制等处理。
它包含功率放大器、低噪声放大器、滤波器等组件，用于处理接收到的信号和发送的信号，以及控制天线阵列的工作状态。
3. 基带处理单元：基带处理单元主要用于对数字信号进行处理和调度。
它包含高性能的数字信号处理器（DSP）、协议栈和调度算法，用于对接收到的数据进行解调、解码和编码，以及对发送的数据进行编码和调度，以实现高效的信号传输。
4. 辅助模块：5G AAU还可以包含一些辅助模块，例如功耗管理模块、时钟模块、温度传感器等，用于对AAU进行电源管理、时钟同步和温度监测等功能。
总的来说，5G AAU是一种集成了天线、射频前端模块和基带处理单元的无线通信设备，它负责接收和发送无线信号，并对信号进行处理和调度，从而实现高速、高容量的无线通信。
AAU3213智能天线配置指导书V2- 修改by Quanlang
AAU3213天线权值配置指导书
1 操作前核查
1、查询RRU型号：DSP BRDMFRINFO:CN=0,SRN=200,SN=0;
（注意查询框号为200的RRU型号，仅操作型号为AAU3213的基站）
2、查找删除权值：LST BFANT:; ////RMV BFANT:;
若查询出具有权值信息中天线类型为ATD451602、ATD4516C2这两种的1种，则需要使用RMV BEANT命令，删除所有的权值信息即可。
2 操作步骤
步骤1：打开ALD供电开关：MOD ANTENNAPORT:;
步骤2：查询ALD开关状态：DSP ANTENNAPORT:;
步骤3：扫描天线信息:SCN ALD:;
步骤4：添加RET设备：ADD RET
参数设置按照下表进行：
注：请在添加天线2~3分钟后设置天线下倾角。
(即步骤5)
步骤
5：修改内置电下倾:MOD RETSUBUNIT
步骤6：查询天线的实际下倾角:DSP RETSUBUNIT
命令查询天线的实际下倾角，验证实际下倾角与设置下倾角是否一致。
注：后续步骤为添加内置方位角的步骤
步骤7：添加RAE ：ADD RAE
参数按照下表配置即可：
步骤8：检查RAE状态：DSP RAESUBUNIT
步骤9：修改RAE子单元：MOD RAESUBUNIT
步骤10：添加天线权值信息：ADD BFANT
步骤11：修改电子水平方位角:MOD BFANT。
华为AAU3910 产品概述-天线
AAU3910概述文档版本01发布日期2013-08-31版权所有© 华为技术有限公司2013。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：support@客户服务电话：4008302118AAU3910概述目录目录1 概述 (1)1.1 外观 (1)1.2 物理接口 (2)2 技术指标 (4)2.1 频段 (4)2.2 容量 (4)2.3 接收灵敏度 (5)2.4 EIRP (5)2.5 功耗 (5)2.6 电源 (6)2.7 风阻 (6)2.8 整机规格 (6)2.9 环境指标 (6)3 缩略语表 (8)1 概述多年以来，基站的架构正在发生不断的变化。
相比于RFU模块，华为创新提出的RRU解决方案，支持近天线安装，降低约3dB的馈线损耗的同时还可降低发射功率，提升网络覆盖率。
射频模块的功能向天线上移，已经成为业界的一种趋势，当前越来越多的运营商选择全网使用RRU解决方案。
AAS有源天线系统（Active Antenna System）是继RFU、RRU之后衍生出的一种新型射频模块形态。
其主要特征在于AAS将原有的RRU单元功能和天线的功能合并，简化站点资源；另外采用射频多通道技术对天线阵列进行控制，通过不同波束赋形的方式可以达到改善无线信号覆盖质量以及提升网络容量的目的。
华为AAU系列产品说明 (version_1)
AAU系列产品说明书Huawei Technologies Co., Ltd.All rights reserved目录一、基本概念 (3)1.1什么是AAS？ (3)1.2有源天线介绍 (4)1.2.1有源天线（Active Antenna）和无源天线（Passive Antenna）有什么区别？ (4)1.2.2有源天线(AAU)是基站形态未来演进的主要方向 (4)1.3AAU产品宣传的规格中1A+1P，A和P是什么含义？ (4)二、AAU产品介绍 (5)2.1AAU3210 (5)2.2AAU3213 (7)2.3AAU3240 (9)2.4AAU3910 (10)2.5AAU3911 (12)2.6AAU3920 (15)2.7AAU3940 (16)3AAU产品FAQ (18)3.1AAU的解决方案场景？ (18)3.2我们的AAU3910和AAU3920都支持1.8GHz+2.1GHz的配置，如何选择？ (18)3.3AAU能否支持外接友商的RRU或者宏基站，有何限制？ (18)3.4AAU3910和AAU3911区别 (18)3.5AAU3910和AAU3913区别 (19)四参数规格 (20)一、基本概念1.1什么是AAS？AAS（Active Antenna System）有源天线系统是继RFU、RRU之后衍生出的一种新的射频模块形态。
RRU的功能上移，与天线的功能合并，通过射频多通道技术对天线垂直方向阵子阵列和水平方向阵子阵列进行控制，灵活的控制天线在垂直和水平方向的波束，通过不同波束赋形的方式可以达到改善无线信号的覆盖质量提升网络容量的目的。
当前，业界有4种类型的AAS技术，满足不同的运营商需求：•SAAS (Simple AAS)：简单集成的AAS，将RRU与天线简单集成，主要用来简化天面。
产品不对天线的波束进行控制，只能调整倾角，如华为AAU3910/3911/3920系列产品和爱立信的AIR产品。

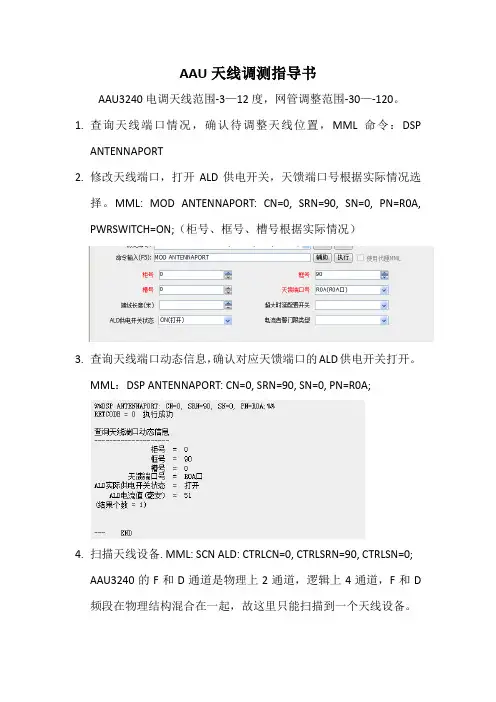

AAU天线调测指导书2022
AAU天线调测指导书AAU3240电调天线范围-3—12度，网管调整范围-30—-120。
1.查询天线端口情况，确认待调整天线位置，MML命令：DSPANTENNAPORT2.修改天线端口，打开ALD供电开关，天馈端口号根据实际情况选择。
MML: MOD ANTENNAPORT: CN=0, SRN=90, SN=0, PN=R0A, PWRSWITCH=ON;（柜号、框号、槽号根据实际情况）3.查询天线端口动态信息，确认对应天馈端口的ALD供电开关打开。
MML：DSP ANTENNAPORT: CN=0, SRN=90, SN=0, PN=R0A;4.扫描天线设备. MML: SCN ALD: CTRLCN=0, CTRLSRN=90, CTRLSN=0;AAU3240的F和D通道是物理上2通道，逻辑上4通道，F和D 频段在物理结构混合在一起，故这里只能扫描到一个天线设备。
5.加载电调RET。
MML：ADD RET: DEVICENO=0, CTRLCN=0, CTRLSRN=90,CTRLSN=0,RETTYPE=SINGLE_RET,POLARTYPE=SINGLE,SCENARIO=REG ULAR,VENDORCODE="HW",SERIALNO="AAU324001D3000101";天线类型选单天线，计划类型选择单极化，天线场景选择常规安装场景，设备厂家编码和设备序列号根据上一步查得的结果填写。
6.校准RET。
MML：CLB RET: OPMODE=SUBUNIT, DEVICENO=0,SUBUNITNO=1;如下图表示校准成功。
7.查询天线的倾角范围。
MML: DSP RETDEVICEDATA: DEVICENO=0,SUBUNITNO=1;查询结果8.查询电调天线当前的倾角。
MML：DSP RETSUBUNIT: DEVICENO=0,SUBUNITNO=1;9.调整电调天线的下倾角。
华为AAU系列产品说明 (version_1)
AAU系列产品说明书Huawei Technologies Co., Ltd.All rights reserved目录一、基本概念 (3)1.1什么是AAS？ (3)1.2有源天线介绍 (4)1.2.1有源天线（Active Antenna）和无源天线（Passive Antenna）有什么区别？ (4)1.2.2有源天线(AAU)是基站形态未来演进的主要方向 (4)1.3AAU产品宣传的规格中1A+1P，A和P是什么含义？ (4)二、AAU产品介绍 (5)2.1AAU3210 (5)2.2AAU3213 (7)2.3AAU3240 (9)2.4AAU3910 (10)2.5AAU3911 (12)2.6AAU3920 (15)2.7AAU3940 (16)3AAU产品FAQ (18)3.1AAU的解决方案场景？ (18)3.2我们的AAU3910和AAU3920都支持1.8GHz+2.1GHz的配置，如何选择？ (18)3.3AAU能否支持外接友商的RRU或者宏基站，有何限制？ (18)3.4AAU3910和AAU3911区别 (18)3.5AAU3910和AAU3913区别 (19)四参数规格 (20)一、基本概念1.1什么是AAS？AAS（Active Antenna System）有源天线系统是继RFU、RRU之后衍生出的一种新的射频模块形态。
RRU的功能上移，与天线的功能合并，通过射频多通道技术对天线垂直方向阵子阵列和水平方向阵子阵列进行控制，灵活的控制天线在垂直和水平方向的波束，通过不同波束赋形的方式可以达到改善无线信号的覆盖质量提升网络容量的目的。
当前，业界有4种类型的AAS技术，满足不同的运营商需求：•SAAS (Simple AAS)：简单集成的AAS，将RRU与天线简单集成，主要用来简化天面。
产品不对天线的波束进行控制，只能调整倾角，如华为AAU3910/3911/3920系列产品和爱立信的AIR产品。
AAU天线设计方案
AAU天线设计方案AAU天线设计方案一、方案背景随着无线通信技术的发展，天线设计变得越来越重要。
AAU （Active Antenna Unit）是一种具有多个天线单元的天线，可自适应地调整其指向和增益，以提供更好的无线信号覆盖和更高的通信性能。
本文将介绍一种基于AAU的天线设计方案。
二、方案原理该方案使用MIMO（Multiple-Input Multiple-Output）技术，利用多个发射和接收天线单元来提高无线通信的性能。
每个发射天线单元和接收天线单元都有自己的射频链路，并通过数字信号处理技术在基带上进行信号处理。
通过优化天线的指向和增益，可以提高无线信号的覆盖范围和传输速率。
三、方案设计1. 天线单元设计：每个天线单元由一个天线元件和一个射频前端组成。
天线元件可以是常见的微带天线或片式天线，具有宽频带和方向性较好的特点。
射频前端包括射频放大器、低噪声放大器和滤波器，用于增强信号强度和抑制杂散信号。
2. 天线阵列设计：将多个天线单元组成天线阵列，可以通过自适应波束形成算法来控制天线阵列的指向。
波束形成算法可以根据接收到的信号强度和方向性信息，自动调整天线阵列的指向，以最大化信号的接收和发送。
3. 射频链路设计：为每个天线单元设计独立的射频链路，包括射频放大器、低噪声放大器、滤波器和频率合成器。
射频链路应具有较低的噪声系数和高线性度，以保证信号的传输质量。
4. 数字信号处理设计：通过数字信号处理技术，对接收到的信号进行解调、解调和误码纠正等处理。
数字信号处理器应具有较高的计算能力和较低的延迟，以满足高速数据传输的需求。
5. 系统集成设计：将上述各部分进行系统集成，通过硬件和软件的协同工作，实现天线的自适应指向和增益调整，并提供优化的无线通信性能。
四、方案优势1. 高性能：通过多个天线单元的协同工作，可以提供更好的无线信号覆盖和更高的通信性能。
同时，根据实际情况，自适应地调整天线的指向和增益，可以最大程度地提高无线通信质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为AAU的有源天线解决方案
国内三大运营商经过十多年从2G到3G移动网络建设、升级、改造，相当数量的站点空间变得越来越紧张，新设备的增加将极大加重运营商的建站和运维成本，为满足日益增长的移动宽带应用，需要运营商能迅速扩充网络容量以满足业务增长。
当前国内LTE建设迅速起步， 需要在现有的移动站点基础上，再加入一层LTE（FDD和TDD）网络，对站点机房空间，天面位置都提出了新的要求，据华为内部调查和经验，大部分一线和二线城市45%左右的站点天面空间拥挤，无法新增独立天线。
在多频多模建网模式下，如何高效利用有限的站点资源，进一步提升网络容量，为用户提供更好的宽带业务体验，成为各运营商面临的主要挑战。
以华为AAU为代表的有源天线解决方案，正在逐步成为行业的趋势。
从90年代的GSM宏基站，到2004年华为首先推出分布式基站，华为一直通过基站形态的创新适应移动网络建设，在移动宽带MBB时代，需要进一步提升网络性能、解决天面获取难题的困扰，华为正在引领行业推动有源天线标准化。
AAU称做有源天线单元，如下图1所示，在多个频段组网下，传统方式需要选择两个RRU连接到一个无源天线， 采用AAU后，2个RRU集成到天线中，形成有源天线单元AAU。
图1 RRU和天线集成于一体的AAU
对于一个已有RRU和天线的站点，如果要增加LTE业务，将需要新增加一套新的RRU、天线、以及相关的附件， 而华为的AAU解决方案可以将新频段的LTE RRU集成在AAU内部，同时集成原来的两副天线，如下图2所示。
图2 高度集成的AAU替换传统大量的零散部件
华为的AAU，有效整合运营商的天面资源，简化了天面配套要求，将射频单元与天线合为一体，减小馈线损耗，增强了覆盖效果，更加适合多频段多制式组网的需求，有效保护了运营商比机房更重要的核心资产－－天面资源。
采用AAU 解决方案后，整个天面变得简洁、可靠、稳定，带来的好处有：
部署方便，节省空间，AAU尺寸和单频天线相当，降低选址和物业协调难度，同时集束线缆设计，AAU与原AAU连接仅需4根馈线。
在节省70%的空间下，能够获得30%到70%的容量增益。
管理效率高， AAU本身支持多种电调模式，手动、近端、远端都可以方便地对天线进行调整，远端方式通过AISG接口实现和远端网管通信免进站，免上塔，提升维护效率可以实时调整，避免业务中断。
省钱省时，实现快速建设，通过一次部署，降低了物业协调难度，能够极大地减少抱杆、土建及楼面的租金成本，减少安装工程成本，据测算，采用AAU 能够减少30%的站点建设成本。
华为的AAU可集成两个不同频段的射频单元以及天线， 集成度是业界同类产品的2倍，帮助运营商平滑演进到HSPA+、LTE以及LTE-Advanced而无需新增射频单元或天线，每个站点最大可以节省75％的模块数量，也是业界唯一能够支持2个4×4 MIMO射频模块的产品，并支持波束成型技术，可实现85％的容量提升。
AAU解决方案，不仅是对基站架构、天面安装方式的创新，而且反映AAU产品稳定性、可靠性达到了相当的水平。
AAU作为高度集成的产品，安装位置又很特别，要求其内部有源模块必须达到非常高的可靠性。
华为将其十多年对RRU
的长期研究、改进的经验与严格的生产质量控制结合起来， 使得AAU具备很高的稳定性和可靠性，确保AAU上塔后能够在恶劣环境下长期工作。
华为已经与国内和海外运营商合作，在多地进行了测试和验证了AAU解决方案，网络容量增益达到85%，能够适配各种无线建网场景，提升网络建设效益。
华为无线GSM/UMTS/LTE产品线总裁应为民说：“目前20%的热点地区承载了80%的移动宽带网络容量。
华为AAU解决方案致力于帮助运营商简化热点地区的站点建设，并大幅度提升MBB网络容量，帮助运营商解决长期的容量演进需求。
”。
