焊接管道探伤比例
溧阳工程管道焊接工艺卡
焊接工艺卡
编制：审核：上海宝巍机电设备安装有限公司
焊接工艺卡
焊接工艺卡
焊接工艺卡
编制：审核：上海宝巍机电设备安装有限公司
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
编制：审核：上海宝巍机电设备安装有限公司
焊接工艺卡
焊接工艺卡
编制：审核：上海宝巍机电设备安装有限公司
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡
焊接工艺卡。
氧气站区域管道焊接施工方案设计方案
氧气站区域管道焊接施工方案设计方案部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改氧气站区域管道焊接方案批准：审核：编制：工程部：安装一处目录概述施工依据及执行标准焊接工艺焊接质量的控制劳动力安排及施工进度计划施工安全技术措施1、概述区域管道安装包括空气预冷、分子筛纯化、空气过滤器及压缩系统、透平膨胀机系统、液氧液氩贮存系统、空分塔系统、调压站及站区管线中的氧气、氮气、氩气、空气、水五种管道的安装。
各系统的设备通过相关管道彼此相连，使各系统成为不可分割的整体，在这个整体内完成从空气到氧气、氮气、氩气的生产。
b5E2RGbCAP施工依据及执行标准2.1施工依据：施工图及相关管道技术文件施工图号：67.285Q1、67.285Q2、67.285Q3、67.285Q4、67.285Q5、67.285Q6、67.285Q7、67.285Q8p1EanqFDPw 2.2执行标准：施工图及相关管道技术文件施工图号：67.285Q1、67.285Q2、67.285Q3、67.285Q4、67.285Q5、67.285Q6、67.285Q7、67.285Q8DXDiTa9E3d GBJ236—82《工业管道焊接工程施工及验收规范》 GBJ50235—97《工业金属管道工程施工及验收规范》 焊接工艺4、管道焊接质量的控制4.1区域管道所用钢材及焊条应具备出厂合格证书。
4.2具有若干名能适应安装需要，经培训、考试合格取得相应资格证书的电焊工及无损探伤工。
4.3焊接设备具有参数稳定、调节灵活满足焊接工艺要求和安全可靠的性能。
焊接设备见下表：4.4焊接材料焊接材料应具有制造厂的质量证明书。
碳钢管采用E4303，不锈钢管采用A132。
4.4.1焊条直径的选择4.4.2焊条的保管购进的焊条要按品种、规格及进货的先后次序分开摆放，库房内要保持通风、干燥<室温宜10~25℃，相对湿度小于50%）。
X射线探伤工艺守则
X射线探伤工艺守则一、主题内容与适用范围本工艺规定了压力管道对接焊逢X射线探伤过程中，为了获得合格透照底片，所必须遵守的基本程序和要求。
本工艺是我公司承接的金属压力管道熔化焊对接焊逢X射线探伤的通用工艺。
二、引用标准GB3323-87 钢熔化焊对接接头射线照相和质量分级GB/T12605-90 钢管环焊缝熔化焊对接接头射线透照工艺和质量分级JB4730-94 压力容器无损检测，三、射线探伤的基本程序四、设备选择及使用4.1射线探伤设备的选用应有足够的穿透能力，其穿透最大厚度的工件时尚应有10%—20%的余量。
4.2探伤设备的性能应符合专业标准要求。
4.3探伤操作者必须熟悉所用设备的性能、结构和一般工作原理。
开机前首先检查机器电源和电缆线接头是否松动，电源电压与射线探伤机输入电压是否相符。
对采用气体冷却的探伤机应检查工作压力表，保证压力在0.35~0.45Mpa。
初次使用探伤机或停用24小时以上时，必须按规定训机以保证X管的使用寿命。
4.4 探伤操作时，应根据透照工件厚度正确选择曝光参数。
在室进行探伤操作时，应按射线防护要求设置报警灯或警戒标志。
高压开启后，操作人员不得离开控制台，应随时观察掌握射线机的工作情况，发现异常力机关机处理。
机器工作时间与休息时间应按1：1的比例进行，连续工作时不应切断电源以保证风扇运行，冷却X光发生器。
拍完最后一张胶片，应让射线探伤机冷却5分钟后关机。
4.5移动探伤机时，应轻推轻拉，以防损坏设备。
五、人员资格5.1 探伤人员必须按《锅炉压力容器无损检测人员资格考核规则》进行等级考核，并取得相应资格证书。
同时，还应持有国家卫生防护部门颁发的射线安全操作合格证。
5.2 射线底片评定和探伤报告出具必须由取得RT—Ⅱ（或以上）证书的人员进行。
六、探伤准备6.1管道焊接完成后，由焊接检验员对焊缝外观质量进行检查。
焊缝及热影响区的表面质量必须合格，表面的不规则状态在底片上的图像应不掩盖焊缝中的缺陷或与之相混淆。
压力管道安装施工有关无损检测的规定
**分公司及无损检测室：现压力管道安装施工有关无损检测的规定发给你们，其中有些是新收集到的内容，请组织全室人员认真学习。
质量技术部 2010.10.28附：管道施工有关无损检测的规定一、SY/T0422-2010《油气田集输管道施工技术规范》有关无损检测的规定（注：SY/T0422-2010代替SY0422-97，SY0466-97）10.2焊缝无损检测10.2.1无损检测人员应具有相应的资格证书。
10.2.2焊缝无损检测必须在外观质量检验合格后进行。
10.2.3焊缝无损检测的方法、比例及合格等级要求应按设计规定执行；当设计无规定时，应符合国家现行标准《石油天然气钢质管道无损检测》SY/T 4109的有关规定，检测比例及合格等级应符合表10.2.3的规定。
表10.2.3 油气田集输管道焊缝无损检测比例及合格等级10.2.4当射线检测复验不合格时，应对该焊工所焊的该类焊缝按不合格数量成倍进行扩探，并对原返修焊缝进行复验。
若复验、扩探仍不合格，应停止该焊工对该类焊缝的焊接工作，并对该焊工所焊的该类焊缝全部进行射线复验。
10.2.5返修后的焊缝应按相关规定进行无损检测。
10.2.6不能进行超声波或射线探伤的焊缝，应按国家现行标准《石油天然气钢质管道无损检测》SY/T 4109的要求进行渗透或磁粉探伤。
二、《石油天然气建设工程施工质量验收规范站内工艺管道工程》SY/T 4203-2007有关无损检测的规定8.1.27 焊缝无损检测应由GB/T9445考试合格并取得相应资格证书的检测人员承担，评片应由取得Ⅱ级资格证书及以上的检测人员承担。
8.1.28 焊缝外观检查合格后应对其进行无损检测。
无损检测应按SY/T4109的管道执行。
8.1.29无损检测的比例及验收合格等级应符合设计要求。
如没有规定时，应按下列管道执行：a) 管道对接焊缝无损检测数量及合格等级应符合表8的规定。
b) 穿越站场道路的管道焊缝、试压后连头的焊缝应进行100%射线照相检查。
焊接作业指导书

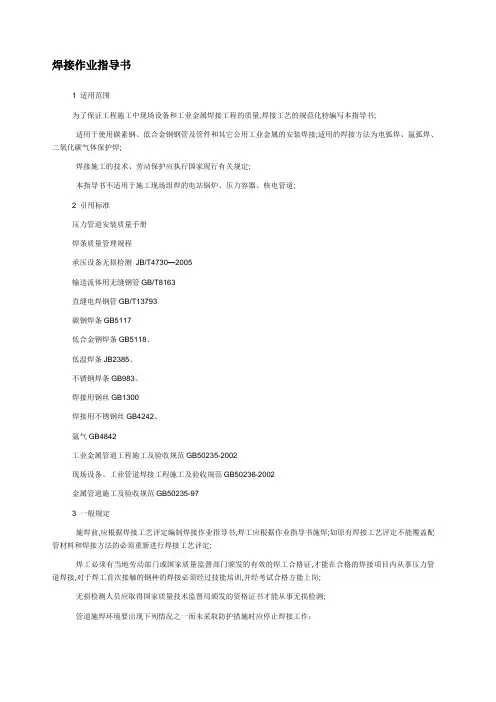

焊接作业指导书1 适用范围为了保证工程施工中现场设备和工业金属焊接工程的质量,焊接工艺的规范化特编写本指导书;适用于使用碳素钢、低合金钢钢管及管件和其它公用工业金属的安装焊接;适用的焊接方法为电弧焊、氩弧焊、二氧化碳气体保护焊;焊接施工的技术、劳动保护应执行国家现行有关规定;本指导书不适用于施工现场组焊的电站锅炉、压力容器、核电管道;2 引用标准压力管道安装质量手册焊条质量管理规程承压设备无损检测JB/T4730—2005输送流体用无缝钢管GB/T8163直缝电焊钢管GB/T13793碳钢焊条GB5117低合金钢焊条GB5118、低温焊条JB2385、不锈钢焊条GB983、焊接用钢丝GB1300焊接用不锈钢丝GB4242、氩气GB4842工业金属管道工程施工及验收规范GB50235-2002现场设备、工业管道焊接工程施工及验收规范GB50236-2002金属管道施工及验收规范GB50235-973 一般规定施焊前,应根据焊接工艺评定编制焊接作业指导书,焊工应根据作业指导书施焊;如原有焊接工艺评定不能覆盖配管材料和焊接方法的必须重新进行焊接工艺评定;焊工必须有当地劳动部门或国家质量监督部门颁发的有效的焊工合格证,才能在合格的焊接项目内从事压力管道焊接,对于焊工首次接触的钢种的焊接必须经过技能培训,并经考试合格方能上岗;无损检测人员应取得国家质量技术监督局颁发的资格证书才能从事无损检测;管道施焊环境要出现下列情况之一而未采取防护措施时应停止焊接工作：1 手工电弧焊接时,风速等于或大于8米/秒；手工氩弧焊焊接时,风速等于或大于2米/秒；2 相对湿度大于90%；指电弧1M范围内的相对湿度3 下雨、下雪;手工氩弧焊应采用铈钨棒,氩气纯度应在%以上;二氧化碳气体保护焊采用的二氧化碳气体纯度,不应低于%,含水量不应超过%;4 焊材焊接工程所采用的焊接材料,应符合设计文件的规定;焊接材料必须有制造厂家的质量证明书原件或盖经销商章的复印件,其质量不得低于国家现行标准的规定;焊接材料的贮存与保管焊材必须在干燥通风良好的仓库内存放,库内不允许放置有害气体和腐蚀性介质,室内应保持清洁;焊条应放在架子上,架子离地面高度和墙面距离均不小于300mm,架子下应放置干燥剂,严防受潮;焊材要按型号、规格、批次、入库时间分类堆放并有明确标注;特种焊材的贮存与保管高于一般焊材,应放在专用仓库或指定区域;焊条贮存库内应设置湿度计、温度计,低氢型焊条库内温度不低于5℃,相对空气湿度低于60%;保护气体应存放在容器中,并应远离高温环境,其他气体不应混入容器中;焊条的烘烤、发放和回收序号牌号烘烤温度°C/h 恒温温度°C/h1 J422 150/1 100—120/12 J427、J507 350—400/1 100—120/13 A132 350—400/1 100—120/1焊条的烘烤温度和时间应严格按照说明书要求进行;常用焊条烘干温度和时间应符合下表规定：焊条烘干时,禁止将焊条突然放进高温炉中,或从高温炉中突然取出,防止焊条因骤冷、骤热而产生药皮开裂脱落现象;焊材烘干时应做好记录,记录上应有牌号、批号、规格、数量、温度、时间等;焊条烘干领用发放要有专人记录,并且坚持回收焊条头;焊丝在使用前应调直,表面锈蚀、油污等杂质应清除干净;5 作业准备和条件设备焊接所用设备应能满足焊接工艺要求,具有良好的工作状态和安全性;焊接工艺在焊接生产开始前,应制定详细的焊接工艺指导书,并对此焊接工艺进行评定;焊接工艺评定应包含以下内容：焊接方法；管子及管件材料、规格；接头设计接头型式、坡口型式、坡口角度、钝边尺寸和根部间隙等；填充金属和焊道数；电特性电流种类和极性,电流、电压；焊接位置固定焊或旋转焊；焊接方法向上焊或向下焊；焊道之间的时间间隔；对口器的类型和拆移；预热和焊后热处理；保护气体及流量；焊接速度；层间温度;焊材选用序号材质焊接方法焊条焊丝1 20 、Q235A SMAW+GTAW E4303J422 H08Mn2Si2 Q235B SMAW E4315J4273 1Cr18Ni9Ti GATW H0Cr21Ni10Ti4 UPVC 根据设计要求6 作业程序方法和要求焊前准备及接头组对管道焊缝的设置应便于焊接,热处理如有要求检验,同时应符合下列要求：1 焊缝与支、吊架边缘的净距离不应小于50mm,需要热处理的焊缝支、吊架边缘的净距离应大于焊缝宽度的五倍,且不小于100mm;2 管道相邻焊缝的距离应控制在下列范围内：a. 直管段环缝间距不小于100mm,且不小于管外径；b. 除定型管件外,其它任意两焊缝间距不小于50mm;3 焊接接头及其边缘上不宜开孔,否则被开孔周围倍孔径范围内的焊缝应100%进行射线探伤;4 管道上被补强圈或支座板复盖的焊接接头,应100%射线探伤合格后方可复盖;5 钢板卷管筒节组对相邻两纵缝间距应大于壁厚3倍,且不小于100mm,同一筒节上两相邻纵缝距离不应小于200mm;管子坡口宜用机械方法,也可用氧一乙炔焰,等离子弧切割成形,但坡口表面必须用砂轮修磨,去除氧化皮、焊渣等影响焊接接头质量的表面层,并应将凸凹处打磨平整;焊接接头组对前,应用手工或机械方法清理其内、外表面,在坡口两侧20mm范围内不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的物质;焊接接头组对前应确认坡口形式、尺寸,表面粗糙度符合规定,且不得有裂纹,夹层等缺陷;管子或管件对接焊缝组对时,内壁应齐平,内壁错边量不宜超过壁厚10%,且不大于2mm;除设计规定需进行冷拉伸或冷压缩的管道外焊件不得进行强力组对,焊件组对时应垫置牢固,防止焊接时变形;组对后的定位焊,临时卡具,临时支架的焊接与正式焊接工艺相同,定位焊焊缝长度宜为10～15mm,高宜为2mm,且不超过壁厚的2/3,正式焊接时对定位焊要修磨,宜磨成缓坡形;焊接工艺要求焊接必须采用全焊透工艺,并严格按照焊接作业指导书要求进行;不得在焊件表面引弧和试验电流;焊接过程中应确保起弧和收弧的质量,收弧时应填满弧坑,多层焊的层间接头应错开30～50mm;除焊接工艺有特殊要求外,每条焊缝应连续焊完,若因故被迫中断,应采取缓冷等防止裂纹措施,再焊时必须检查,确认无裂纹后方可继续施焊;焊接完毕后,应及时将焊缝表面的熔渣及附近的飞溅物清理干净;公称直径等于或大于500mm的管道宜采用双面成形的焊接工艺或在焊缝内侧根部进行封底焊;管子焊接时要防止管内穿堂风;7 焊接质量检验焊缝应在焊完后立即祛除渣皮,飞溅物,清理干净焊缝表面,然后进行焊缝外观检查;焊缝外观应成形良好,宽度每边坡口边缘2mm为宜,角焊缝高度应符合设计规定,外形应平滑过渡;焊缝表面质量应符合下列要求：1 不得有裂纹,未熔合,气孔,夹渣,飞溅存在；2 碳钢管道焊缝咬边深度不应大于,连续咬边长度不应大于100mm,且焊缝两侧咬；3 边总长度不大于该焊缝长度10%；4 焊缝表面不得低于母材表面；焊缝余高△h 100%射线探伤焊缝△h≤1+ 且≯2mm其余焊缝△h≤1+ 且≯3mm注：b1---焊接接头坡口最大宽度焊缝内部无损检测缺陷等级评定应按压力容器无损检测GB4730-94的规定进行;管道焊缝X-射线探伤检验数量应符合下列规定;设计对管道焊缝X-射线探伤要求应遵照执行1、可燃、有毒介质管道,设计压力P< ,设计温度-29℃≤t<400℃其X-射线探伤比例为10%,Ⅱ级合格;2、SHC级管道X-射线探伤比例为5%,Ⅲ级合格;3、≤P≤,t≤370℃中压蒸汽和凝液管道焊缝探伤比例为10%;4、输送P≤,t≤400℃非可燃,无毒介质管道焊缝不需射线探伤;要求焊缝射线探伤管道,其固定口探伤比例应占抽检比例40%;5、当需要在管道焊缝上开孔或开孔补强时,应对开孔直径倍范围焊缝或补强板覆盖焊缝进行X-射线探伤,其合格等级同原焊缝要求,确认合格后方可开孔,补强板覆盖焊缝应磨平;焊缝射线探伤百分率为每一焊工焊接的同材料类别,同管道级别管线编号管道的焊接接头射线探伤百分率,且不少于一道焊缝;当管道公称直径等于或大于500mm时,其焊缝射线探伤的百分率应按每条焊缝长度计算;角焊缝表面应按设计文件的规定,进行磁粉或液体渗透探伤;抽样检测的焊缝由质检员会同总包监理单位根据焊工和现场情况随机确定;但抽样应涉及到不同管径;同一管线焊缝抽样检验,若有不合格时,应按该焊工不合格数加倍检验,若仍不合格,再按不合格焊缝加倍检验,若仍有不合格则全部检验;不合格焊缝同一部位的返修次数,碳钢不得超过三次;无损检测完成后,应填写相应的检测报告;进行无损探伤的管道应在单线图上注明焊缝编号,焊工代号,无损探伤方法,返修焊缝位置,扩探焊缝位置等可追溯性标识;8 焊缝返修焊缝返修应严格执行焊缝返修工艺措施,返修工艺与原工艺基本相同焊缝缺陷应用砂轮打磨清除并修磨成适合补焊形状,确认缺陷清楚后方可补焊;返修后返修焊缝应用原检测方法检验,其质量要求与原焊缝相同;焊缝焊完后应在管道焊缝附近做出明显标识,注明管线号,焊口号,焊工号以及其他规定的标识;不合格焊缝同一部位的返修次数不能超过3次;9 安全技术措施焊机外壳必须有良好的接地、焊接电缆和钳把绝缘可靠,要安装防电击开关;焊机要经常维修、保养,保持良好的运行状态;加强个人防护,焊工必须穿工作服,戴皮手套,穿绝缘鞋,戴面罩;雨、雪天严禁室外操作,在潮湿地面上施焊时,应加绝缘板;在压力管道内、井下、坑道等场所施焊时,焊接前应排除易燃、易爆、有害气体,经检查确认合格后,打开端口和进出口,由专人监护,方可进入施焊;高空作业要系安全带,设安全网,戴安全帽;作业场所应备有消防器材,一旦发生火灾,要首先切断电源;。
焊缝质量标准及等级
管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa,且设计温度大于等于400℃的可燃流体、有毒流体的管道；(4)设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道;（5)设计文件注明为剧烈循环工况的管道；（6）设计温度低于—20℃的所有流体管道；(7）夹套管的内管；(8）按本规范第8。
5.6条规定做替代性试验的管道；(9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1)设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道;（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；(3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；(4)设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道; （5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6)设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4)设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；(5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；(6)设计文件要求进行焊缝10％无损检测的其他管道.Ⅳ（1)设计压力小于4MPa,毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa,设计温度低于400℃的非可燃流体、无毒流体的管道；(4)设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5)设计文件要求进行焊缝5%无损检测的其他管道.Ⅴ设计压力小于或等于1.0MPa，且设计温度高于—20℃但不高于185℃的非可燃流体、无毒流体的管道.注：氧气管道的焊缝检查等级由设计文件的规定确定。
管道制作、开孔、焊接工艺细则
1. 目的为了提高管道制作和焊接的工艺水平，创徐塘电厂建设精品工程，实现分公司质量目标，特制定本工艺细则。
2. 适用范围本细则适用于徐塘发电厂2×300MW技改项目的外围标工程中所涉及到的所有管道的加工制作和焊接。
3. 编制依据3.1.《电力建设施工及验收技术规范》（管道篇）DL5031-943.2.《电力建设施工及验收技术规范》（焊接篇）DL5007-923.3《火电施工质量检验及评定标准》（非标加工篇）1983版3.4《厂内循环补给水管布置安装图》F1653S-S03023.5《循环水补给水处理系统安装图》F1653S-H09023.6《火电施工质量检验及评定标准》管道篇[1984]3.7 美国ASME标准B-31.1 <<动力管道>>4. 质量标准4.1施工人员资格4.1.1施工人员必须经过培训，熟练掌握基本钳工知识。
4.1.2焊工必须经过培训，并具有相应的资格证书。
4.2材料4.2.1材料员清点材料，检查钢材、焊条、焊丝等质保书，核对材料的化学成分和机械性能。
4.3. 管道标准4.3.1管道制作质量标准（见附一）4.3.2 C1类管道焊接工艺质量标准（见附二）5. 工艺流程5.1管道制作技术要求5.1.1检查材料。
5.1.2钢板下料前长度要测量准确，具体下料长度如下：ф1020×10 下料长度为L=3173mmф920×8 下料长度为L=2865mmф820×8 下料长度为L=2551mmф720×8 下料长度为L=2237mmф630×6 下料长度为L=1960mm下料前要对每块钢板的对角线尺寸进行复核，确认合格后方可下料。
工程处技术员随时抽查下料尺寸。
5.1.3钢板坡口加工结束后，需用角磨机清除钢板周边的氧化层直至露出金属光泽。
5.1.4单节钢管应用整块钢板卷制而成。
5.1.5钢板预弯应在卷板机上进行。
化工企业压力管道检验规程
化工企业压力管道检验规程文章属性•【制定机关】化学工业部(已撤销)•【公布日期】1995.12.20•【文号】化生发[1995]968号•【施行日期】1995.12.20•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】原材料工业正文化工企业压力管道检验规程（１９９５年１２月２０日化生发（１９９５）９６８号）１．总则１．１为了确保化工管道的安全运行，保护人民生命财产的安全，依据《化工企业压力管道管理规定》，特制定本规程。
１．２本规程是化工压力管道检验的基本要求，化工生产企业必须遵守本规程。
１．３本规程适用于同时具备下列条件的管道１、进口压力Ｐｗ≥０．１ＭＰａ；２、公称直径Ｄｇ≥５０ｍｍ；３、输送化工介质的工艺管道及化工生产用蒸汽管道。
（对于有重大危害的最高工作压力小于０．１ＭＰａ或公称直径小于５０ｍｍ的化工管道可参照执行。
）本规定不适用于下列管道：１、非金属管道；２、仪表管道；３、设备本体所属管道；４、衬里管道；５、非易燃介质、无毒或毒性为轻度危害介质的管道。
如：水、空气、惰性气体等。
１．４管道的分级表示如下：（略）１、输送极度或高度危害毒性介质的管道属Ａ级管道。
２、物料为易燃可燃介质，工作温度大于４５０℃的合金钢及不锈钢管道，工作温度大于３７０℃的碳素钢管道属Ａ级管道。
３、工作温度高于或等于介质自燃点的管道属Ｂ级管道。
４、输送甲类火灾危险气体（爆炸下限＜１０％）介质的管道，级别应提升二级。
５、输送中度危害毒性介质、乙类火灾危险气体（爆炸下限≥１０％）、闪点小于２８℃的易燃液体介质的管道，级别应提升一级。
６、原设计腐蚀速率大于０．２５毫米／年的管道，级别应提升一级。
７、同一介质按其特性（如闪点与爆炸下限）分别不同管道级别时，应以较高级为准。
８、混合介质，以其中危害程度最大的介质为分级依据。
２．检验化工企业压力管道的检验分为：役前检验、在线检验和全面检验。
２．１役前检验役前检验应由用户委托专业检验单位（或专业技术人员）进行，对化工管道的制造和安装质量进行全面验收检验（若已委托专业检验单位对管道安装过程中的质量进行监检，则役前检验可免。
