空调水系统管径选用参考
空调水系统及其安装
❖ 一、空调水系统的安装
空调水系统安装包括： 冷【热】水、冷却水、凝结水系统的设备、管道及附件的安装施工？？
一、管材 空调水系统的管道一般选用：无缝钢管、焊接钢管、镀锌钢管、有机材料管道【硬聚氯乙
烯【PVC-U】、聚丙烯【PP-R】、聚丁烯【PB】、与交联聚乙烯【PEX】】
二、连接 A、镀锌钢管：
及长度每隔一五m设置承重防晃支、吊架？？
❖ 一、空调水系统的安装
水平管道支架详图
冷热水管道与支、吊架之间!!应由绝热衬垫【承 压强度能满足管道重量的不燃、难燃硬质绝热材 料或经防腐处理的木衬垫】!!其厚度不应小于绝 热层厚度!!宽度应大于支、吊架支承面的宽度？？ 衬垫的表面平整、衬垫接合面的空隙应填实？？
一、空调机组的分类 二、空调机组的安装的分类
一】、机组结构分类：柜式和组合!! 二】、安装方式分类：立式、卧式和吊装式？？
立柜式空调机组
柜式空调机组!!也叫整体式空调机组!! 是将空气过滤器、表冷器、加热器、 加湿器等空气处理部件!!整体装在一 个立柜式箱体内而形成的机组？？
与机组连接的管道应设支架!!其重 量不应由机组承担!!
卧式组合式
一、卷绕式过滤口的安装、框架应平整、滤 料应松紧适当!!上下筒应平行？？ 二、消声口、消声弯管应单独设支架!!其重量 不得由风管承受？？
组合式空调机组!!也叫装配式空调机组!!由不 同的空气处理段组成!!如新风段、回风混合段加
热段等等？？各组成段均按设计参数选用设备组 装而成!!段与段之间可在现场组装
学生互评 每个小组随机抽一名组员上 台点评其它一组的作业？？
教师总评 对识图任务和学生互评两 个环节分别做出点评!!加 入奖罚机制？？
吊装式
014冷凝水管管径的选择
天 花 板 悬 吊 型 室 内 机
冷 凝 水 管 安 装
壁挂式室内机冷凝水管安装
冷凝水管的保温
• 冷凝水管一般采用U-PVC塑料管或镀锌水管。 所有凝结水管均需保温，保温材料为PEF橡
塑复合隔热材料（难燃B1级保温）。保温材
料要使用厚度在10mm以上产品。
冷媒管及冷凝水管 的制图标准
内容 所在层 色彩 线性 线宽 线型 备注
PS1B内螺纹 外径 33.249 内径 30.291 PT3/4内螺纹 外径 26.441 内径 24.117 PT1内螺纹 外径 33.249 内径 30.291 PT3/4内螺纹 外径 26.441 内径 24.117 PT1内螺纹 外径 33.249 内径 30.291
连接室内机 排水管 PVC32 PVC32 PVC25 PVC25 PVC32 PVC25 PVC32 PVC25 PVC32
•排水管必须要保持1/100以上倾斜度。
•如果做不到1/100倾斜，可考虑使用较大尺寸配管，利用管 径做坡度。 •向水平管的合流尽量从上部，如从横向容易回流。
室内机 空气层
主 管
横向配管连接总立管 注意事项
冷凝水管正确的安装
m m
间隔过大
气袋
高静压室内机排水管存水弯头
室内机带提升泵的冷凝水管安装
200
750
23m
33m 43m
冷凝水管横向最大长度(汇 流）
横向长度 合流1次 缩短１０ｍ 合流2次 缩短２０ｍ
直管、主管汇流部分
高度≒配管直径＊３倍 （约100mm以上） ・汇流部分的配管高度不得低于100mm ・如果冷凝水管系统中发生了汇流，设计时需注意：单个冷凝 水配管系统的最大横向长度约为２５ｍ
如何快速估算中央空调水管管径
如何快速估算中央空调水管管径管径计算公式如下：VQ 785.01000dQ(L/s)：管段内流经的水流量 d(mm)：管道内径 v(m/s)：假定的水流速目前设计软件（天正、鸿业）都能直接计算出管径。
在水系统中，管内水流速一般按推荐值选用，经试算确定其管径。
冷凝水管的设计管内水流速推荐值m/s管径(mm)闭式系统 开式系统 15 0.4～0.5 0.3～0.4 20 0.5～0.6 0.4～0.5 25 0.6～0.7 0.5～0.6 32 0.7～0.9 0.6～0.8 40 0.8～1.0 0.7～0.9 50 0.9～1.2 0.8～1.0 65 1.1～1.4 0.9～1.2 80 1.2～1.6 1.1～1.4 100 1.3～1.8 1.2～1.6 125 1.5～2.0 1.4～1.8 150 1.6～2.2 1.5～2.0 200 1.8～2.5 1.6～2.3 250 1.8～2.6 1.7～2.4 300 1.9～2.9 1.7～2.4 350 2.0～2.8 1.6～2.1 400 2.0～2.8 1.8～2.5 450 2.1～2.8 1.9～2.5 5002.1～2.81.9～2.5关于冷凝水管的选择，一般情况下，每1KW的冷负荷每小时产生约0.4～0.8公斤左右的冷凝水。
在潜热负荷较高的场合，每1kW冷负荷每1h约产生0.8kg冷凝水。
通常可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径。
负荷Q 冷凝水管管径Q≤7KW DN20mmQ=7.1～17.6KW DN25mmQ＝17.7～100kDN32mmWDN40mmQ＝101～176kWDN50mmQ＝177～598kWDN80mmQ＝599～1055kWDN100mmQ＝1056～1512k风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。
排放冷凝水管道的设计，应注意以下事项：1.沿水流方向，水平管道应保持不小于千分之三的坡度；且不允许有积水部位。
冷凝水管径选择
冷凝水系统的设计风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的时予以排走。
1、冷凝水管的布置①若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。
②若相邻近的多台空调器距下水管或地沟较远，可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。
2、冷凝水管管径的确定①直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样本中查得）。
②需设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量 (KW)按下表查得。
3、冷凝水管保温所有冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。
采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。
冷凝水干管管径选择干管承担冷量 (KW)≤77.1～17.617.7～100101～176177～598599～10551056～15121513～12462>12462kW说明：DN=15mm的管道不推荐使用。
立管的公称直径，应与同等负荷的水平干管的公称直径相同。
4、冷凝水管设计注意事项①沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水②当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水的负压（相当于水柱高度）大50％左右。
水封的出口，应与大气相通。
③采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。
④采用镀锌钢管时，通常应设置保温层。
⑤冷凝水立管的顶部，应设计通向大气的透气管。
⑥设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计计产生的冷凝水，必须及接的空调器总冷量 (KW)按空气露点温度时，其表面结露滴水。
干管公称直径DN(mm)202532405080100125150与同等负荷的水平干管的公称直径相有积水部位。
封，水封的高度应比凝水盘处大气相通。
处理。
应设计安排必要的设施。

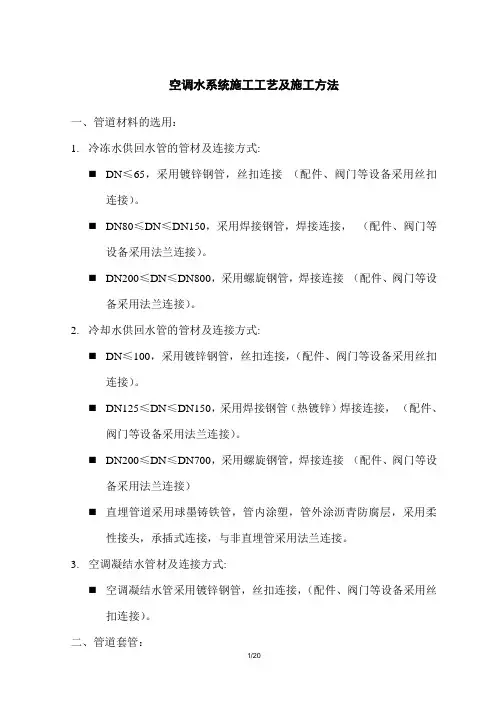

空调水系统施工工艺及施工方法
空调水系统施工工艺及施工方法一、管道材料的选用：1.冷冻水供回水管的管材及连接方式:⏹DN≤65，采用镀锌钢管，丝扣连接（配件、阀门等设备采用丝扣连接）。
⏹DN80≤DN≤DN150，采用焊接钢管，焊接连接，（配件、阀门等设备采用法兰连接）。
⏹DN200≤DN≤DN800，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）。
2.冷却水供回水管的管材及连接方式:⏹DN≤100，采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。
⏹DN125≤DN≤DN150，采用焊接钢管（热镀锌）焊接连接，（配件、阀门等设备采用法兰连接）。
⏹DN200≤DN≤DN700，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）⏹直埋管道采用球墨铸铁管，管内涂塑，管外涂沥青防腐层，采用柔性接头，承插式连接，与非直埋管采用法兰连接。
3.空调凝结水管材及连接方式:⏹空调凝结水管采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。
二、管道套管：在管道穿墙壁和楼板时，均设置刚性套管。
套管有足够的尺寸，以保证穿过墙壁的管道能自由移动。
穿过外墙的管道套管采用刚性防水套管，管道与隔热层之间采用软的、不沉降的防水树胶覆合物完全填塞，以保证气密。
在管道穿过防火墙和地板时，采用厚度为6mm法兰的金属防火板焊在该管子的周围，并位于地板/墙壁厚度的中心，该法兰的直径与管道套管的内径相同。
三、管道支撑及预埋件（一）、管道支撑1.对用于室内的所有的吊架、杆、夹子、防护挡板，金属框架支撑部件和辅助的吊架用镀锌件。
2.管道支吊架安装固定前，要进行标高和坡降测量并放线。
使用的吊杆，其垂直调节距离最小为40mm。
3.管道支、吊、托架安装时，除特殊注明外，均应设置固定支架。
固定支架要牢固地固定在建筑的梁、柱、板等处。
4.所有被支撑的管道须用卡箍固定在支架上，接触良好，固定牢靠，防止产生不相称的应力。
5.在排列有两个或两个以上的水平管道的地方，可使用梯形吊架代替独立的吊架。

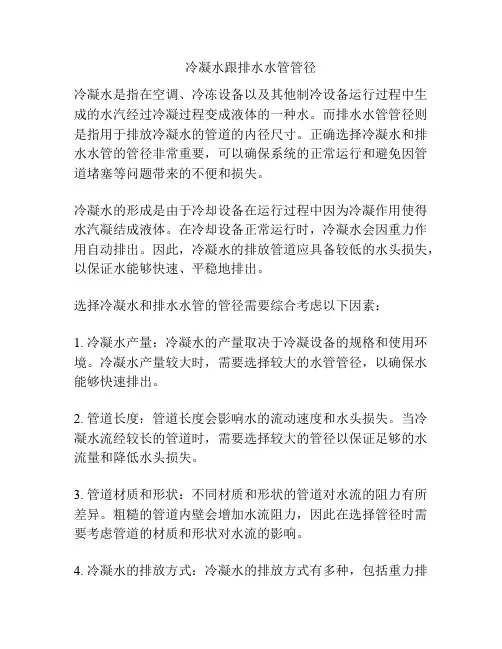

冷凝水跟排水水管管径
冷凝水跟排水水管管径冷凝水是指在空调、冷冻设备以及其他制冷设备运行过程中生成的水汽经过冷凝过程变成液体的一种水。
而排水水管管径则是指用于排放冷凝水的管道的内径尺寸。
正确选择冷凝水和排水水管的管径非常重要，可以确保系统的正常运行和避免因管道堵塞等问题带来的不便和损失。
冷凝水的形成是由于冷却设备在运行过程中因为冷凝作用使得水汽凝结成液体。
在冷却设备正常运行时，冷凝水会因重力作用自动排出。
因此，冷凝水的排放管道应具备较低的水头损失，以保证水能够快速、平稳地排出。
选择冷凝水和排水水管的管径需要综合考虑以下因素：1. 冷凝水产量：冷凝水的产量取决于冷凝设备的规格和使用环境。
冷凝水产量较大时，需要选择较大的水管管径，以确保水能够快速排出。
2. 管道长度：管道长度会影响水的流动速度和水头损失。
当冷凝水流经较长的管道时，需要选择较大的管径以保证足够的水流量和降低水头损失。
3. 管道材质和形状：不同材质和形状的管道对水流的阻力有所差异。
粗糙的管道内壁会增加水流阻力，因此在选择管径时需要考虑管道的材质和形状对水流的影响。
4. 冷凝水的排放方式：冷凝水的排放方式有多种，包括重力排放、泵送排放等。
不同方式对水管管径的要求也有所差异。
根据上述因素，一般来说，冷凝水和排水水管的管径选择应满足以下原则：1. 足够的流量：确保管道能够满足冷凝水产量的需要，避免因管道容量不足导致水倒灌或溢出等问题。
2. 适当的流速：水在管道中的流速一般建议控制在0.5至1.5米/秒，过高的流速可能增加水头损失，过低的流速可能导致水在管道中滞留。
3. 低水头损失：确保管道的水头损失较低，防止因管道设计不当引起的水头损失过大，影响冷却设备的正常运行。
综上所述，冷凝水和排水水管的管径选择与冷凝水产量、管道长度、管道材质和形状、冷凝水的排放方式等因素密切相关。
合理的管径选择可以确保冷凝水的正常排放，避免管道堵塞和水头损失过大等问题。
在实际操作中，可以根据具体情况进行管径计算和校验，或者参考相关的设计手册和规范来选择合适的管径。
空调水管水力计算
一、空调水系统的设计原则：1、力求水力平衡；2、防止大流量小温差；3、水输送符合规范要求；4、变流量系统宜采用变频调节；5、要处理好水系统的膨胀与排气；6、解决好水处理与水过滤；7、切勿忽视管网的保冷与保温效果。
二、冷冻水、冷却水管的计算1、压力式水管道管径计算D=103πνL4（mm ）公式中 L------水流量（m 3/s ）v-------计算流速（m/s ）一般水管系统的管内水流速可参考表13-12的推荐值取用表13-13选择。
2、直线管段的阻力计算Δh=d l λ×22v ρ=R ×l 式中Δh---长度为l （m ）的直管段的摩擦阻力（Pa ）λ---水与管内壁间的摩擦阻力系数；l----直管段的长度（m ）；d----管内径（m ）；ρ----水的密度（kg/m 3），当4℃时为1000kg/m 3R-----长度为1m 直管段的摩擦阻力（Pa/m ）三、空调设备流量计算由Q=CM ΔT 可得出：M=Q/C*ΔT （Kg/S ）Q-----空调制冷或制热量（Kw ）C-----水的比热容，4.2KJ/Kg*℃ΔT---进出空调设备的供回水温差，ΔT =T G -T H四、风机盘管选择1、计算室内空调冷负荷Q （W ），简单依单位面积指标及经验估算。
2、考虑机组的盘管用后积垢积尘对传热的影响，对空调冷负荷要进行修正，冷负荷应乘以系数a仅冷却使用 a=1.10作为加热、冷却两用 a=1.20仅作为加热用 a=1.153、依据空调冷负荷选择风机盘，一般按中档运行能力选择。
4、校核风量：L=)(3600s n h h Q -ρ L-----风机盘管名义风量（m 3/h ）Q-----室内空调冷负荷（KW）h n-----室内空气计算温度下空气焓值（KJ/Kg）h s------室内空气送风温度下空气焓值（KJ/Kg）ρ-----空气密度，取标态下1.2Kg/m3五、送风温差1、一般舒适性空调送风温差：送风高度≤5m 送风温差Δt s≤10℃送风高度＞5m 送风温差Δt s≤15℃2、工艺性空调的送风温差：六、集水器的选择：1、通常用到集水器及分水器时水系统至少要分为三个子系统以上才会考虑用之！集水器与分水器的管径，接其中水的流速大致控制在通常情况下0.5~0.8m/s，并应大于最大接管开口直径的二倍。
暖通空调水系统管路设计及管道阀门选型
暖通空调水系统管路设计及管道阀门选型空调水系统的分类方法很多，依照管道的布置形式和工作原理，一般可归纳为以下几种重要类型：按原理可分为：闭式循环和开式循环；按供回水管道数量分为：两管制、三管制和四管制；按供回水在管道内的流动关系分为：同程式和异程式；按调整方式可分为：定水量和变水量。
水系统分类1、闭式循环系统定义：管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。
当空调系统采纳风机盘管、诱导器和水冷式表冷器冷却用时，冷水系统宜采纳闭式系统。
高层建筑宜采纳闭式系统。
闭式循环的优点：管道与设备不易腐蚀；不需为提上升度的静水压力，循环水泵压力低，从而水泵功率小；由于没有贮水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。
2、开式循环系统定义：管路之间有贮水箱（或水池）通大气。
自流回水时，管路通大气的系统。
空调系统采纳喷水室冷却空气时，宜采纳开式系统。
开式循环的优点：冷水箱有肯定的蓄冷本领，可以削减开启冷冻机的时间，加添能量调整本领，且冷水温度波动可以小一些。
3、两管制水系统定义：供冷系统和供暖系统采纳相同的供水管和回水管，只有一供一回两根水管的系统。
两管制系统的优点：系统简单，施工便利。
缺点：不能同时供冷供暖。
4、三管制水系统定义：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水管共用。
三管制系统的优点：三管制系统能够同时充足供冷和供热的要求。
缺点：比两管制多而杂，投资也比较高，掌控较多而杂，且存在冷、热回水的混合损失。
5、四管制水系统定义：冷水和热水的系统完全单独设置供水管和回水管，可以充足高质量空调环境的要求。
四管制系统的优点：能够同时充足供冷和供热的要求，并且搭配末端设备能够实现室内温度和湿度精准明确掌控的要求。
缺点：系统多而杂，投资高。
6、同程式系统定义：经过每一并联环路的管长基本相等，阻力相近；若通过每米长管路的阻力损失接近相等，则管网的阻力不需调整即可保持平衡。
空调水管、流量、流速、管径自动计算以及推荐表和水管各种参数对照表
VC=0.0006×（t2-t1）×V0 （L）
水最高工作温
水最低工作温
简易公式：VC=0.5×Q （L）
简易公式：VC=0.5×Q （L）
Q等同于冷冻水流量中的Q
冷量（KW）
设计标况有差别，
，可用12m扬程的。
冷却水泵流量L (m3/h)＝0.215Q*1.15＝0.247Q 特别提示：冷却水流量中的Q只能取螺杆机主机制冷量。
水流量估算公式（顺便重点强调一下）
冷却塔流量
（1.35～1.5）Q(kW) L(m3/h)=
（4.5~5）℃x1.163
同理：将以上公式温差取5度，由于冷却塔随着适用时间的增加，换热效率降低，且冷却塔使用环境与设计标况有差 故冷却塔水流量的系数建议取最大1.5，冷却塔的水流量为机组冷冻水流量的1.5倍，经简化后 L(m3/h)=1.5*0.172Q＝0.258Q 特别提示：冷却水流量中的Q只能取螺杆机主机制冷量。
1.4077
水泵 台数
1 2 3 4 5
多台水泵并联时，水流量会产生衰减
流量
100 190 251 284 300
流量的 增加值
/ 90 61 33 16
与单台泵运行比较 流量的减少
5% 16% 29% 40%
水流量估算公式
水流量估算公式 冷冻水流量
Q(kW) L(m3/h)=
（4.5~5）℃x1.163
水泵扬程计算 制冷主机水压
冷却塔开式段高度
开式冷却水泵扬程 Hmax=ΔP1+Z+5+0.05L
管路中管件局部损失可取
管路中管件局部损失可取 最不利环路的总水管长
一般空调冷却水泵的扬程基本在16m～24m之间。当系统比较简单时，水塔离机组较近时，可用
水冷机组中央空调制热量计算及管径
水冷机组中央空调制热量计算及管径
中央空调水系统管径计算方法您好亲，管径计算公式如下：Q(L/s)：管段内流经的水流量d(mm)：管道内径v(m/s)：假定的水流速目前设计软件都能直接计算出管径，在水系统中，管内水流速一般按推荐值选用经试算确定其管径。
如果是计算出来的就按照600KW*同时使用系数来确定室外机功率，也就是600KW*0.8=480KW，室内末端选型参照一般我选型是按照设备样板打0.8折左右的修正选型，水管管径按所有末端合计的流量、流速、冷量确定。
扩展资料关于冷凝水管的选择每1KW的冷负荷每小时产生约0.4～0.8公斤左右的冷凝水，在潜热负荷较高的场合每1kW冷负荷每1h约产生0.8kg。
冷凝水通常可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径。
风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。
