酚醛环氧树脂的性能特征
环氧树脂性能特点
性能特点
(1) 力学性能高。
环氧树脂具有很强的内聚力，分子结构致密，所以它的力学性能高于酚醛树脂和不饱和聚酯等通用型热固性树脂。
(2) 附着力强。
环氧树脂固化体系中含有活性极大的环氧基、羟基以及醚键、胺键、酯键等极性基团，赋予环氧固化物对金属、陶瓷、玻璃、混凝土、木材等极性基材以优良的附着力。
(3) 固化收缩率小。
一般为1%～2%。
是热固性树脂中固化收缩率最小的品种之一(酚醛树脂为8%～10%；不饱和聚酯树脂为4%～6%；有机硅树脂为4%～8%)。
线胀系数也很小，一般为6×10-5/℃。
所以固化后体积变化不大。
(4) 工艺性好。
环氧树脂固化时基本上不产生低分子挥发物，所以可低压成型或接触压成型。
能与各种固化剂配合制造无溶剂、高固体、粉末涂料及水性涂料等环保型涂料。
(5) 优良的电绝缘性。
环氧树脂是热固性树脂中介电性能最好的品种之一。
(6) 稳定性好，抗化学药品性优良。
不含碱、盐等杂质的环氧树脂不易变质。
只要贮存得当(密封、不受潮、不遇高温)，其贮存期为1年。
超期后若检验合格仍可使用。
环氧固化物具有优良的化学稳定性。
其耐碱、酸、盐等多种介质腐蚀的性能优于不饱和聚酯树脂、酚醛树脂等热固性树脂。
因此环氧树脂大量用作防腐蚀底漆，又因环氧树脂固化物呈三维网状结构，又能耐油类等的浸渍，大量应用于油槽、油轮、飞机的整体油箱内壁衬里等。
(7) 环氧固化物的耐热性一般为80～100℃。
环氧树脂的耐热品种可达200℃或更高。
环氧树脂优缺点
热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。
它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。
在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。
这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。
因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。
1、环氯树脂复合材料的分类环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。
(1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。
结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。
功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。
例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。
需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。
已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。
(2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。
酚醛环氧树脂的性能特征
酚醛环氧树脂的性能特征(2013-05-26 12:57:29)标签：分类：技术分享epalloy酚醛环氧树脂cvc化学结构的差异，及其对产品性能的影响酚醛环氧树脂（Novolac epoxy resins,EPN）和双酚F型树脂（BFDGE）都是从苯酚甲醛型酚醛树脂合成而来。
双酚A环氧树脂是由苯酚丙酮型酚醛树脂合成，这些起始的酚醛树脂和环氧氯丙烷反应，就得到了最终的环氧树脂。
合成酚醛树脂的过程中，不同原料配比的变化，将会影响酚醛树脂的官能度，从而最终影响酚醛环氧树脂的官能度。
酚醛树脂的合成涉及到一个典型的加成/缩聚反应，第一步反应是丙酮/甲醛和苯酚的加成反应，在苯环上形成邻位和对位的结构。
这些加成反应的产物是苯酚烷基醇。
由于位阻效应，当丙酮反应时，产物中96%的都是对位结构。
以甲醛为原料时，产物是苯酚甲醇。
这两种苯酚烷基醇都不稳定，容易和苯酚继续反应，生成苯酚封端的树脂。
双酚A的合成步骤如下图：由于位阻效应，苯酚异丙醇的缩聚反应产物中，96%是4，4'-亚异丙基苯酚（一种2官能度的酚醛树脂）。
理论上讲，加成反应也可以发生在邻位上，但位阻效应使丙酮无法与其反应。
苯酚甲醛的反应不会受到位阻效应的影响。
通过控制反应条件，选择催化剂，至少有20-30%的甲醛是在邻位产生反应。
其中包含甲醛和单个苯酚分子的多步反应。
和苯酚/丙酮反应类似，甲醇化的树脂也将发生缩聚反应。
苯酚和苯酚甲醇的反应就产生了双酚F，类似于双酚A。
这一缩聚反应，会产生邻-邻，邻-对，对-对的混合异构体。
用HLPC和GC分析来看，双酚F产物显示出经典的三聚体峰值。
除了苯酚甲醇和苯酚之间的缩聚，也会发生苯酚甲醇和二聚（或三聚）苯酚甲醇之间的缩聚。
最终的酚醛树脂是多官能度的，如下图所示：可以预计，反应条件，催化剂，加成速率和原料的比例，都会影响不同官能度酚醛树脂的成分比例，以及异构体的分布。
最终的酚醛树脂的平均官能度，将取决于这些原料的平均重量比例，但如果没有分离提纯，则这些树脂都是不同官能度分子的混合物。
环氧酚醛漆说明书
环氧酚醛
一．产品组成：环氧酚醛防腐漆是由高分子环氧树脂、丁醇醚化酚醛树脂、环氧
酯等树脂中加入颜料、填料、助剂等溶于有机溶剂中研磨而成。
二、适用范围
环氧酚醛防腐漆适用于能烘烤的化工设备、电机、管道及贮罐等表面的涂装。
三、产品性能
1.环氧酚醛防腐漆具有突出的耐酸、耐碱、耐溶剂及耐化学品腐蚀性能。
四、性能指标
1.漆膜颜色及外观符合样板要求
2.粘度90-140S
3.硬度0.6
4.耐盐水性（5%）3个月
5.耐汽油性3个月
6.干燥时间（烘干180℃）40分钟
五、使用说明
1.底材最好用喷砂处理，避免用化学药品处理，将漆搅拌均匀即可施工。
2.可刷涂或喷涂，粘度太大可用专用稀释剂稀释至施工粘度即可。
3.涂层以4-7道为宜，每道约15-20um，以薄而道数多为佳。
4.前道数在160℃烘40分钟，最后一道在180℃烘60分钟为宜。
六、包装贮存
1.包装规格：重量根据客户需要。
2.有效期为1年,超过有效期,经检验合格可照常使用。
（本环氧酚醛防腐漆产品说明书为我公司基本资料，产品性能改良、产品规格等在没有预告的
情况下可能会有所变更。
我公司对环氧酚醛防腐漆产品是否符合规格给予保证，但由于客户的使用条件差异和工艺过程不受本公司控制，客户在使用时一定要先进行测试，以确认是否适合您的使用。
）。
环氧树脂的性能及应用特点
环氧树脂的性能及应用特点环氧树脂、酚醛树脂及不饱和聚酯树脂被称为三大通用型热固性树脂。
它们是热固性树脂中用量最大、应用最广的品种。
环氧树脂中含有独特的环氧基，以及轻基、醚键等活性基团和极性基团，因而具有许多优异的性能。
与其他热固性树脂相比较，环氧树脂的种类和牌号最多，性能各异。
环氧树脂固化剂的种类更多，再加上众多的促进剂、改性剂、添加剂等，可以进行多种多样的组合和组配。
从而能获得各种各样性能优异的、各具特色的环氧固化体系和固化物。
几乎能适应和满足各种不同使用性能和工艺性能的要求。
这是其他热固性树脂所无法相比的。
1、环氧树脂及其固化物的性能特点(1)力学性能高。
环氧树脂具有很强的内聚力，分子结构致密，所以它的力学性能高于酚醛树脂和不饱和聚酯等通用型热固性树脂。
(2)粘接性能优异。
环氧树脂固化体系中活性极大的环氧基、羟基以及醚键、胺键、酯键等极性集团赋予环氧固化物以极高的粘接强度。
再加上它有很高的内聚强度等力学性能，因此它的粘接性能特别强，可用作结构胶。
(3)固化收缩率小。
一般为1％～2％。
是热固性树脂中固化收缩率最小的品种之一(酚醛树脂为8％～10％；不饱和聚酯树脂为4％～6％；有机硅树脂为4％～8％)。
线胀系数也很小，一般为6×10-5/℃。
所以其产品尺寸稳定，内应力小，不易开裂。
(4)工艺性好。
环氧树脂固化时基本上不产生低分子挥发物，所以可低压成型或接触压成型。
配方设计的灵活性很大，可设计出适合各种工艺性要求的配方。
(5)电性能好。
是热固性树脂中介电性能最好的品种之一。
(6)稳定性好。
不合碱、盐等杂质的环氧树脂不易变质。
只要贮存得当(密封、不受潮、不遇高温)，其贮存期为1年。
超期后若检验合格仍可使用。
环氧固化物具有优良的化学稳定性。
其耐碱、酸、盐等多种介质腐蚀的性能优于不饱和聚酯树脂、酚醛树脂等热固性树脂。
(7)环氧固化物的耐热性一般为80～100℃。
环氧树脂的耐热品种可达200℃或更高。
酚醛环氧树脂主要性能
酚醛环氧树脂主要性能酚醛环氧树脂phenolic epoxy resin 又称F型环氧树脂。
在酸性介质中苯酚与甲醛进行缩聚反应得到线型酚醛树脂，再与过量环氧丙烷在氢氧化钠存在下缩聚反应制得。
其环氧基含量高，黏度较大，固化后产物交联密度高，其纤维增强塑料具有良好的物理机械性能。
耐热性高于E型环氧树脂。
主要用于制作各种结构件、电器元件等。
基本性能酚醛环氧树脂(EPN)化学名称线型酚醛多缩水甘油醚，浅棕黄色黏稠液体，是一种耐热性环氧树脂。
质量指标环氧当量/(g/mol) 185~195环氧值/(mol/100g) 0.51~0.54可水解氯/(mol/100g)≤0.05无机氯/(mol/100g)≤0.001软化点/℃< 10~28挥发分/%≤2.0产品分类酚醛环氧树脂，是以线型酚醛树脂（Novolac）与环氧氯丙烷作原料，在NaOH存在下，反应而成的。
常用的酚醛环氧树脂有以下几种。
苯酚型酚醛环氧树脂（2）邻甲酚型酚醛环氧树脂（3）双酚A型酚醛环氧树脂行业应用1.覆铜板中应用：在覆铜板生产中，酚醛环氧树脂一般不单独使用，而是添加在双酚A型环氧树脂中，配合使用。
用它来改进、提高产品的耐热性和尺寸稳定性等性能。
酚醛环氧树脂的添加量，一般为双酚A型环氧树脂的20%-30%。
添加多官能环氧树脂的树脂体系与传统的双酚A型环氧树脂体系相比，为了使其在上胶、热压过程中具有相似的工艺条件，随着多官能环氧树脂添加量的增加，应适当地减少固化促进剂的用量。
2.耐温胶黏剂应用以酚醛环氧树脂为主体的胶粘剂对金属底材有良好的粘附力,且具有优异的机械性能, 曾长期作为结构胶粘剂应用于航空航天领域。
用有机硅树脂对酚醛环氧树脂改性，可提高此类胶黏剂的耐高温性能。
3.酚醛环氧乙烯基树脂应用4.PCB油墨中应用5.酚醛环氧涂料的应用酚醛环氧树脂的环氧基团官能度大于2，普通双酚A 环氧树脂的环氧基团官能度为2, 因此酚醛环氧涂料比双酚A 环氧涂料有更大的交联密度和更强的防腐能力。
二环戊二烯苯酚型酚醛环氧树脂-概述说明以及解释
二环戊二烯苯酚型酚醛环氧树脂-概述说明以及解释1.引言1.1 概述概述二环戊二烯苯酚型酚醛环氧树脂是一种具有特殊结构和优异性能的重要高分子材料。
它由二环戊二烯苯酚和酚醛树脂通过环氧化反应得到。
该环氧树脂具有许多独特的性质，如优异的绝缘性能、耐热性、耐化学腐蚀性和机械强度等，因此在各个领域都有广泛的应用。
在本文中，将对二环戊二烯苯酚型酚醛环氧树脂的性质和应用进行详细阐述。
首先，将介绍该环氧树脂的物化性质，包括其化学结构、分子量以及熔点等。
随后，将重点探讨该环氧树脂在电气绝缘材料、航空航天领域、汽车工业和建筑领域等方面的广泛应用。
这些应用领域中，二环戊二烯苯酚型酚醛环氧树脂能够发挥出其优异的物理和化学性能，从而为各行各业的发展提供有力的支持。
最后，本文将对目前二环戊二烯苯酚型酚醛环氧树脂的研究现状进行分析，并展望其未来的发展方向。
虽然该环氧树脂在许多领域已经取得了重要的应用进展，但仍然存在一些问题和挑战，例如其合成工艺的改进、性能的优化等。
因此，进一步的研究和探索仍然是必要的，以实现该环氧树脂在更广泛领域的应用和开发。
通过对二环戊二烯苯酚型酚醛环氧树脂的深入研究和了解，不仅可以更好地理解其性质和应用，还可以为相关领域的科学研究和工程实践提供有价值的参考。
希望本文能够为读者提供有关二环戊二烯苯酚型酚醛环氧树脂的全面而深入的了解。
1.2 文章结构文章结构部分的内容如下：本文主要包括引言、正文和结论三个主要部分。
引言部分主要概述了二环戊二烯苯酚型酚醛环氧树脂的背景和意义，并介绍了文章的结构和目的。
首先，文章将概述二环戊二烯苯酚型酚醛环氧树脂的性质和特点，包括其化学结构、物理性质以及热稳定性等方面的内容。
接着，文章将探讨该环氧树脂在各个领域的应用，包括在航空、汽车、电子、建筑等行业的具体应用和优势。
最后，文章将给出结论部分，对二环戊二烯苯酚型酚醛环氧树脂的性质和应用进行总结，并展望未来该领域的研究方向和发展趋势。
环氧树脂优缺点

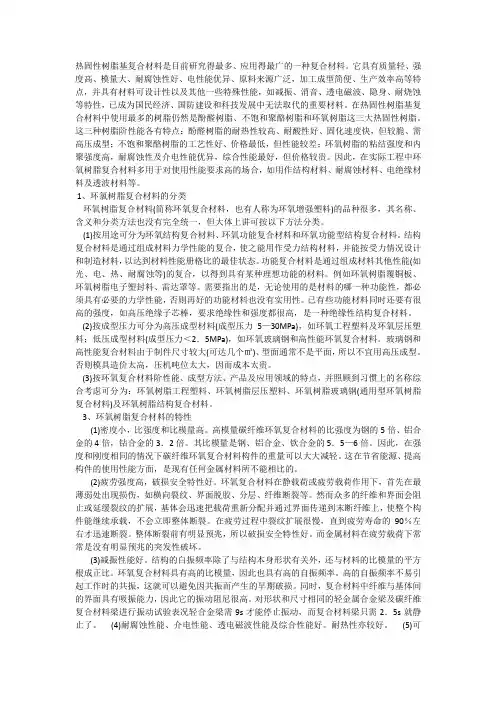

热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。
它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。
在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。
这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。
因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。
1、环氯树脂复合材料的分类环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。
(1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。
结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。
功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。
例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。
需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。
已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。
(2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酚醛环氧树脂的性能特征
(2013-05-26 12:57:29)
标签：
分类：技术分享
epalloy
酚醛环氧树脂
cvc
化学结构的差异，与其对产品性能的影响
酚醛环氧树脂（Novolac epoxy resins,EPN）和双酚F型树脂（BFDGE）都是从苯酚甲醛型酚醛树脂合成而来。
双酚A环氧树脂是由苯酚丙酮型酚醛树脂合成，这些起始的酚醛树脂和环氧氯丙烷反应，就得到了最终的环氧树脂。
合成酚醛树脂的过程中，不同原料配比的变化，将会影响酚醛树脂的官能度，从而最终影响酚醛环氧树脂的官能度。
酚醛树脂的合成涉与到一个典型的加成/缩聚反应，第一步反应是丙酮/甲醛和苯酚的加成反应，在苯环上形成邻位和对位的结构。
这些加成反应的产物是苯酚烷基醇。
由于位阻效应，当丙酮反应时，产物中96%的都是对位结构。
以甲醛为原料时，产物是苯酚甲醇。
这两种苯酚烷基醇都不稳定，容易和苯酚继续反应，生成苯酚封端的树脂。
双酚A的合成步骤如下图：
由于位阻效应，苯酚异丙醇的缩聚反应产物中，96%是4，4'-亚异丙基苯
酚（一种2官能度的酚醛树脂）。
理论上讲，加成反应也可以发生在邻位上，但位阻效应使丙酮无法与其反应。
苯酚甲醛的反应不会受到位阻效应的影响。
通过控制反应条件，选择催化剂，至少有20-30%的甲醛是在邻位产生反应。
其中包含甲醛和单个苯酚分
子的多步反应。
和苯酚/丙酮反应类似，甲醇化的树脂也将发生缩聚反应。
苯酚和苯酚甲醇的反应就产生了双酚F，类似于双酚A。
这一缩聚反应，
会产生邻-邻，邻-对，对-对的混合异构体。
用HLPC和GC分析来看，双
酚F产物显示出经典的三聚体峰值。
除了苯酚甲醇和苯酚之间的缩聚，也会发生苯酚甲醇和二聚（或三聚）苯
酚甲醇之间的缩聚。
最终的酚醛树脂是多官能度的，如下图所示：
可以预计，反应条件，催化剂，加成速率和原料的比例，都会影响不同官
能度酚醛树脂的成分比例，以与异构体的分布。
最终的酚醛树脂的平均官
能度，将取决于这些原料的平均重量比例，但如果没有分离提纯，则这些
树脂都是不同官能度分子的混合物。
换句话说，双酚F酚醛树脂中，都含
有一些多官能的酚醛组分，而所有酚醛树脂中，都含有一些双酚F组分。
而双酚A则只有2个官能度。
在转化成环氧树脂之前，需要从树脂体系中蒸馏掉过量的苯酚。
在这个阶段，酚醛树脂的官能度就确定了，和环氧氯丙烷的进一步反应不会改变其
官能度，而仅仅是和剩余的酚羟基基团反应，从而得到最终的环氧树脂。
和环氧氯丙烷的反应涉与到过量的环氯，以与碱性条件。
反应中形成的中
间体是氯丙醇化的酚醛树脂。
氯丙醇在有除酸剂的条件下会发生闭环反应，最终生成环氧树脂和盐。
分
离除去剩余的盐，以与过量的环氧氯丙烷，就得到了最终的酚醛环氧树脂。
体系中加入过量的环氯是为了使酚羟基完全反应。
在酸性条件下，环氯和
酚醛树脂会发生反应，同时也会发生闭环反应。
这就是说，当环氯和酚醛树脂反应的过程中，闭环反应的发生形成了环氧树脂。
这些环氧树脂分子在体系中，会与环氯竞争，以和未反应的酚羟基反应。
环氧树脂和酚羟基的反应，是形成下列酚醛环氧的聚合反应基础。
聚合反应会使环氧树脂的分子量增加，但不会改变其官能度。
换句话说，环氧封端的树脂依然是环氧官能性的，它保持了起始酚醛树脂的官能度。
其环氧当量（EEW）随着分子量的增加而增加。
这些加成反应物通常用以下的重复反应单元数（n>0）来表示，如下图所示：
环氧树脂的进一步反应也使其粘度升高，对液态环氧树脂来说，粘度的提高，产生了很多不同商业规格的树脂，下表是三种最通用的规格：
双酚F和酚醛环氧树脂也含有多聚物树脂组份（如上图副反应），和液态环氧树脂一样，这些组分会使得体系粘度升高，EEW值增大。
但和双酚A
树脂不同，EPN树脂中也含有多官能度组分，尽管这些组分使体系粘度升高，但并不增加体系的EEW。
如下图所示：
双酚F和EPN中，这些更复杂的多聚体、多官能体的混合物，将使得产品组成更加复杂，这也关系到最终的酚醛树脂的性能。
下表中是CVC供应的主要几种酚醛树脂（比较了平均官能度，粘度，EEW）：
比较8220和8225，他们的官能度是一样的，但粘度和EEW却不相同。
起始原料都一样，但通过改变反应条件和原料比例，8225含有更多的多聚体
组分。
比较8330和8350可以得出同样的结论。
这可以通过HPLC分析来
显示：
如果不能理解这些差异，将可能使你选择的酚醛环氧树脂粘度过高，或者
计算固化剂配比时不正确。
研究这些酚醛环氧的最主要兴趣在于获得最好
的耐热性和耐化性，一般都希望在相同的粘度下，树脂官能度更高。
或者
也可以说，尽量减少多聚体的含量，以使得同一粘度下的官能度更高。
从经验来看，在同一粘度下，EEW越低，则官能度越高，多聚体含量越少，EPALLOY 8225和8230即是很好的例子。
下表所示为CVC不同酚醛环氧的
Tg比较：
综合来看，使用酚醛环氧树脂（包括双酚F环氧），都可以大大提高防腐涂料与高温复合材料的性能。
在针对不同应用，选择这些树脂时，一定要理解官能度、多聚体含量、以与他们和体系的粘度、EEW的关系。
否则，所选树脂可能会由于固化不完全，或粘度太高，而不适用。
选择合适的酚醛树脂，配合以合适剂量的固化剂，才能保证取得最佳的产品性能。
------
本文由博主译自：Characteristics of Bis F and Phenol Novolac Epoxy Resins。
