静电喷塑中常见故障分析
静电喷塑常见问题及解决办法
静电喷塑常见问题及解决办法针孔主要原因：①板面锈蚀；②镀锌底材含氢离子；③前处理后发黄；④工件磷化后，水洗不干净，尤其在工件四周表现为圈状针孔；⑤阴阳离子交换树脂脱盐水呈酸性；⑥粉末质量。
解决措施：①前处理后及时烘干，立即喷涂；②脱氢处理200℃左右，2h；③调整前处理液参数，注意游离酸浓度不宜过高；④换成新鲜水，清洗喷嘴，使水压＞1.5bar；⑤停用，暂以自来水代替，化验pH 值，要求达到6～7；⑥取新鲜样粉，按标准条件固化以检验粉末质量。
缩孔主要原因：①粉末生产过程中进水或油。
其缩孔分布均匀，呈细小圆坑或大针眼；②喷涂过程中混进其他粉，因不相容造成缩孔；③外界干扰物质污染喷涂系统包括工件，尤其是车间里存在含硅脱模剂和放水剂；④铸件表面有大而深地孔；⑤涂层出现圆坑，且较大，俗称“鱼眼”；⑥压缩空气油含量高。
解决措施：①联系厂家换粉；②换粉清理粉房须彻底，最好整理出清理和检查程序；③仔细检查喷粉现场，排除这些干扰物质，严格规章制度，严防带入这些干扰物品；④铸件可预热，预热温度和时间视材质和厚度而定；⑤脱脂段调整参数，干燥和固化烘道污染须清洗，检验升降机和橡胶皮带是否污染粉末；⑥检查压缩机的过滤器，加装油水分离器，每班定时排放水。
涂层局部或大面积脱落主要原因：①底材表面有锈层，未除尽；②水洗尤其前处理后水洗不干净；③底材表面除油不彻底；④悬挂链上润滑油滴落到工件上；⑤镀锌板起泡及涂层脱落。
解决措施：①除锈应彻底；②检查水洗流量、水质和喷嘴，检查水洗流量和压力；③采用化学除油较适于动植物油，不适于矿物油时，多用碱除油，除油后加强水洗注意水质；④检查润滑油质量指标，必要时更换耐温更高的润滑油或在易滴落处下面安置受槽；涂层发黄变色主要原因：①烘道或烘箱设定温度过高；②直接燃气进入烘箱或烘道；③工件在烘道或烘箱里停留时间过长，或输送链停止运转；④粉末质量；⑤工件反复烘烤 2 次以上；⑥涂料严重变色。
解决措施：①了解正常的固化条件并加以调整；②加装热交换器；③了解烘烤条件，生产时密切注意输送链运转是否正常，如需停止生产，应将所有工件烘烤结束并下料；④供粉厂提供不同烘烤条件下的样板，供喷涂时参考；⑤尽量一次烘烤完成，须二次烘烤的工件应集中处理，并要先确定重复烘烤的条件；⑥检查烘烤温度是否过高如＞230℃或更高。
静电粉末喷涂的常见故障
静电粉末喷涂的常见故障、主要原因和排除方法如下：故障故障原因排除方法：1.不喷粉 (1)喷枪开关失灵。
(1)修理。
(2)供粉器内无粉或粉量太少。
(2)加入粉。
(3)输粉管堵塞。
(3)输通。
(4)吸粉管件松动漏气或脱落。
(4)修理。
(5)供粉振荡器故障。
(5)检查排除。
(6)流化床虹吸法供料器的压力调得过低。
(6)适当调高。
2.喷工件不上粉(1)静电发生器保险丝烧断 (1)更换牢脱落 (2)静电发生器不带电 (2)检查排除 (3)工作接地不良 (3)接好地线 (4)静电发生器的电压表指示过低 (4)通常控制在60-90KV,不得低于50KV3.气多料少 (1)供粉器内粉量太少 (1)加入粉 (2)输送管道内有杂物卡住 (2)排除 (3)粉潮湿 (3)晾晒或在烘干炉内 40-50C烘干、搅散 (4)供粉振荡器故障 (4)检查排除 (5)流化床虹吸法供料器的压力调得过低 (5)适当调高4.涂层呈波浪状厚薄不匀 (1)喷涂的速度不匀 (1)匀速喷涂 (2)粉潮湿 (2)晾晒或在烘干炉内 40-50C烘干、搅散 (3)供粉量调得过大 (3)减小供粉量5.疙瘩 (1)粉潮湿 (1)晾晒或在烘干炉内 40-50C烘干、搅散 (2)空气净化不好,有水珠喷出 (2)定期清理空气净化器或更换干燥剂 (3)喷枪口积粉过多 (3)及时清理 (4)表面没擦净,有杂质颗粒 (4)擦净6.露底 (1)涂层太薄 (1)喷补均匀 (2)喷枪移动速度太快 (2)降低喷枪移动速度 (3)喷枪口积粉太多 (3)及时清理 (4)粉中颜料不足 (4)更换好粉7.静电感应 (1)静电发生器接地不良 (1)接好地线 (2)工件接地不良 (2)接好地线 (3)戴绝缘手套或穿绝缘鞋 (3)脱掉8.麻点 (1)粉潮湿 (1)晾晒或在烘干炉内 40-50C烘干、搅散 (2)涂层过厚 (2)控制涂层不得超过150um9.剥落 (1)表面除锈不净 (1)重新除锈 (2)表面除油不净 (2)重新除油 (3)粉附着力差 (3)更换合格粉10.涂层硬度低 (1)固化时间短 (1)延长固化时间 (2)固化温度低 (2)提高固化温度11.无光泽 (1)粉型号对,是无光型 (1)更换有光型 (2)涂层太薄 (2)补涂一层 (3)固化时间短 (3)延长固化时间 (4)固化温度低 (4)提高固化温度 (5)表面粗糙.凹凸不平 (5)应对表面进行加工12.变色 (1)粉中颜料质量差 (1)更换合格粉 (2)有不同颜色的粉混入 (2)清洁供粉器,更换同种粉 (3)固化温度太高 (3)降低固化温度 (4)粉曝晒时间太长或烘干时炉内温度过高 (4)更换好粉13.起泡 (1)粉质量差 (1)更换合格粉 (2)空气净化不好,有水点喷出 (2)定期清理空气净化器工更换干燥剂 (3)工件上有水点 (3)擦净 (4)含锌的金属在加热过程中产生汽泡形成 (4)工件喷涂前进行阳极处理14.生锈 (1)表面除锈不净 (1)重新除锈] (2)粉质量差 (2)更换合格粉。
静电喷塑中常见故障分析
静电喷塑中常见故障分析请具体点说明.除油不净可以造成这个问题静电喷塑中常见故障分析出粉正常但不上粉或者上粉很少?主机喷枪保险烧断（1A）??更换1A的喷枪保险??喷枪进水，高压静电被短路，系统处于保护状态，输出电压很低??分解并充分吹干喷枪，检查并解决水分来源，保证压缩空气干燥。
??选用粉末不是静电喷涂用粉末、粉末受潮、粉末质量不佳??换用合格的静电粉末??工件与主机之间的接地连接不良??检查接地线连接情况????????雾化不良亮??0.5A ????管????”声）?? ??????220V器出粉不良出粉少或者出粉不均匀??输粉管过长???输粉管不能擅自加长??流化气压过低，粉末流化不良??调整流化气压??射粉气压过低出粉量会变小??调整射粉气压??粉末受潮结团或者混有杂质??更换粉末，注意防潮??吸粉泵上的出粉咀被粉末堵塞??清理，并注意检查及防潮??清理过程中不慎弄坏（改变）了吸粉泵的结构??联系我们及时更换吸粉泵??稀释气压过大或者稀释气压没有关严或者稀释气压调节阀失灵漏气??拆下并检查稀释气压管的输出气??射粉气压调的很大实际感觉输出气压仍很小（北方冬季），多是因为压缩空气中有水结冰所致??用电热吹风机的热风吹各个调压阀的阀体金属部分使冰化掉。
出粉过多??射粉气压太高，或者流化气压过低??适当调整气压出粉时多时少??分，粉末流化不正常，一般是流化气压过低，粉末没有流化??调整流化气压喷枪麻手??整个系统（主机、工件）的接地线接地不良??系统接地线必需良好接地人体充电??喷枪接地线没有良好接地，人体吸收的静电电荷不能及时泄放而积累??检查喷抢握把接地线喷粉时打火??工件接地不良，挂架挂钩表面积累固化粉末过多??检查工件接地情况，清理挂钩挂架??喷枪离工件太近??喷枪与工件要保持一定的距离??喷枪电流反馈控制电路故障??联系专业人员检查维修针孔??输出电压偏高或者与工件距离过近击穿粉末涂层??缩孔??工件表面有油污、粉尘，固化后会形成缩孔，缝隙处尤其严重????不同成分的粉末混合使用会造成各种意外情况??桔皮或微波动是尺寸大小在0.1mm～10mm之间的波纹状结构。
常见喷塑质量问题及解决方案
流平不佳有桔皮 现象
与其他粉末兼容性差 粉末胶连反应过快
使用其他类型颗粒的粉末
涂层有凸起 回收系统悬挂链和风炉中有灰尘
清洗和/或检查筛网
粉末过厚或粉末完全胶连
检查过滤装置上的粉末沉淀，更换粉末
涂层出现凹腔 预处理不当
做腐蚀性测试，调整预处理
表面有油脂残留
检查预处理，一段一段检查，更换润滑油脂或清洗剂
挂具上固化粉末涂层颗粒掉落污染粉末
及时清理挂具
涂 料 本 身 质 量 差 有 胶 化 粒 子 （ 有 胶 化 粒 子 变 质 、 结 团 更换粉末或改用目数大的筛网；
等受）户，外振环动境筛影网响目，数老小化；而失光；
选择耐候性能好的粉末；
表面失光/粉化
粉料涂料中钛白粉质量差；
表面失光/粉化 固化烘烤温度过高或时间过长
目测检查粉筒内粉末超满情况，更换流化床
粉末过于潮湿
换用另一批粉末
粉末上粉率低 粉末颗粒大小分布不佳，粉末涂料密度大或微细粉末含量 检查接地电阻电压，调整粉末颗径分布
高接地不良或未与悬挂连接
测量接地电阻，调整静电系统参数
静电高压不正确
测量电压
粉末输送过快
减少喷枪出粉量
送粉气压过高
调整喷枪
粘上油，油脂或脱模剂，非溶性脱模剂
改换预处理液，使用其他脱模剂
大量湿化缺陷 预处理药液残特性强的粉末
加热过快，温度过高
记录温度变化曲线，严格按粉末固化条件进行；
流挂
涂层过厚
检查边缘处堆积，调整喷枪参数
粉末未固化前涂层不均匀
模拟涂层厚薄不均匀的情况，固化后进行验证
施工环境湿度过高；
改善施工环境；
表面针孔 粉末含水量过高
喷塑表面常见问题及解决方法

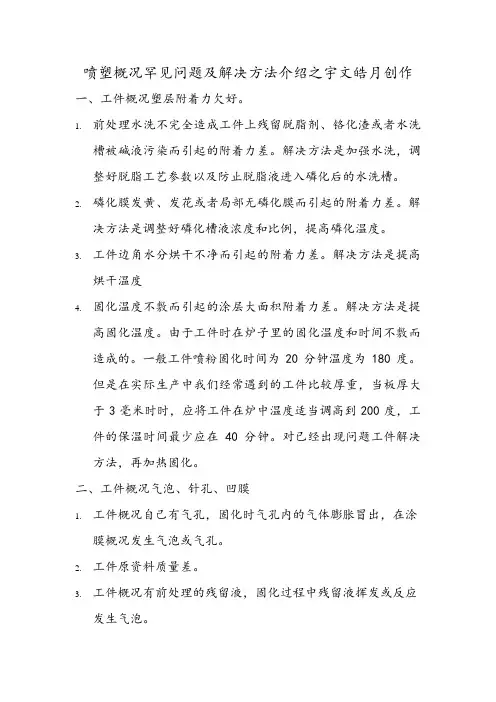

喷塑概况罕见问题及解决方法介绍之宇文皓月创作一、工件概况塑层附着力欠好。
1.前处理水洗不完全造成工件上残留脱脂剂、铬化渣或者水洗槽被碱液污染而引起的附着力差。
解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。
2.磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。
解决方法是调整好磷化槽液浓度和比例，提高磷化温度。
3.工件边角水分烘干不净而引起的附着力差。
解决方法是提高烘干温度4.固化温度不敷而引起的涂层大面积附着力差。
解决方法是提高固化温度。
由于工件时在炉子里的固化温度和时间不敷而造成的。
一般工件喷粉固化时间为20分钟温度为180度。
但是在实际生产中我们经常遇到的工件比较厚重，当板厚大于3毫米时时，应将工件在炉中温度适当调高到200度，工件的保温时间最少应在40分钟。
对已经出现问题工件解决方法，再加热固化。
二、工件概况气泡、针孔、凹膜1.工件概况自己有气孔，固化时气孔内的气体膨胀冒出，在涂膜概况发生气泡或气孔。
2.工件原资料质量差。
3.工件概况有前处理的残留液，固化过程中残留液挥发或反应发生气泡。
4.粉末涂料受潮，含水量高，固化时水分溢出发生气泡。
5.喷涂时，喷枪电压高，涂层被击穿，固化涂层存在针孔。
6.涂层过厚，造成静电排斥。
7.压缩空气中含有油或水。
解决方法是加强粉末的保管，防潮，烘干工件的概况水份。
对压缩空气进行除油，除水。
对已经出现气泡工件，在气泡不太多情况下，可用刀片将气泡削平，然后用丙酮将粉调和后修补方可。
三、涂层流挂涂层太厚，升温太快，固化温度太高，烘烤固化前涂层不均匀四、涂层桔皮粉末颗粒大小分布状况也影响着涂膜的概况外观。
颗粒越小，由于其热容较大颗粒的低，因此其熔化时间比大颗粒的短，聚结也较快，形成涂膜的概况外观较好。
而大的粉末颗粒熔化时间比小颗粒的长，形成的涂膜就可能会发生桔皮效应。
粉末静电施工方法(电晕放电或摩擦放电)也是导致桔皮形成的一个因素。
实际工作中常使用流动促进剂或流平剂来改善涂膜外观，以消除桔皮、缩孔、针孔等概况缺陷。
静电喷塑色差问题分类分析[1]
![静电喷塑色差问题分类分析[1]](https://img.taocdn.com/s3/m/f997e1e1aeaad1f346933f56.png)

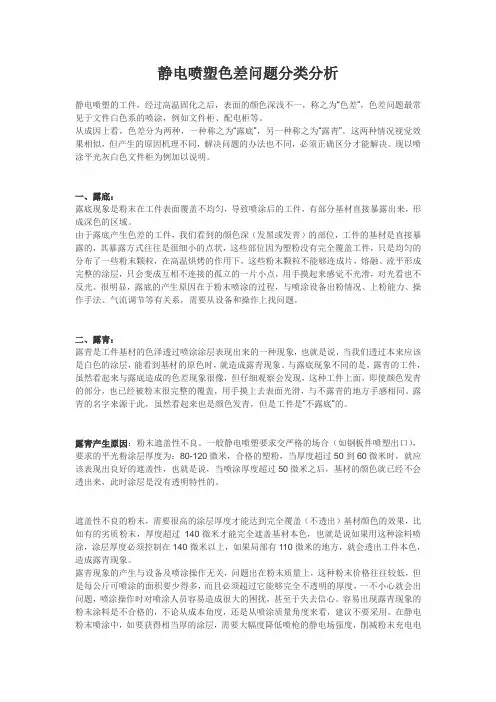

静电喷塑色差问题分类分析静电喷塑的工件，经过高温固化之后，表面的颜色深浅不一，称之为“色差”，色差问题最常见于文件白色系的喷涂，例如文件柜、配电柜等。
从成因上看，色差分为两种，一种称之为“露底”，另一种称之为“露青”。
这两种情况视觉效果相似，但产生的原因机理不同，解决问题的办法也不同，必须正确区分才能解决。
现以喷涂平光灰白色文件柜为例加以说明。
一、露底：露底现象是粉末在工件表面覆盖不均匀，导致喷涂后的工件，有部分基材直接暴露出来，形成深色的区域。
由于露底产生色差的工件，我们看到的颜色深（发黑或发青）的部位，工件的基材是直接暴露的，其暴露方式往往是很细小的点状，这些部位因为塑粉没有完全覆盖工件，只是均匀的分布了一些粉末颗粒，在高温烘烤的作用下，这些粉末颗粒不能够连成片，熔融、流平形成完整的涂层，只会变成互相不连接的孤立的一片小点，用手摸起来感觉不光滑，对光看也不反光。
很明显，露底的产生原因在于粉末喷涂的过程，与喷涂设备出粉情况、上粉能力、操作手法、气流调节等有关系，需要从设备和操作上找问题。
二、露青：露青是工件基材的色泽透过喷涂涂层表现出来的一种现象，也就是说，当我们透过本来应该是白色的涂层，能看到基材的原色时，就造成露青现象。
与露底现象不同的是，露青的工件，虽然看起来与露底造成的色差现象很像，但仔细观察会发现，这种工件上面，即使颜色发青的部分，也已经被粉末很完整的覆盖，用手摸上去表面光滑，与不露青的地方手感相同。
露青的名字来源于此，虽然看起来也是颜色发青，但是工件是“不露底”的。
露青产生原因：粉末遮盖性不良。
一般静电喷塑要求交严格的场合（如钢板件喷塑出口），要求的平光粉涂层厚度为：80-120微米，合格的塑粉，当厚度超过50 到60微米时，就应该表现出良好的遮盖性，也就是说，当喷涂厚度超过50微米之后，基材的颜色就已经不会透出来，此时涂层是没有透明特性的。
遮盖性不良的粉末，需要很高的涂层厚度才能达到完全覆盖（不透出）基材颜色的效果，比如有的劣质粉末，厚度超过140 微米才能完全遮盖基材本色，也就是说如果用这种涂料喷涂，涂层厚度必须控制在140 微米以上，如果局部有110 微米的地方，就会透出工件本色，造成露青现象。
静电喷塑中常见故障分析
静电喷塑中常见故障分析请具体点说明.除油不净可以造成这个问题静电喷塑中常见故障分析出粉正常但不上粉或者上粉很少主机喷枪保险烧断（1A）更换1A的喷枪保险喷枪进水，高压静电被短路，系统处于保护状态，输出电压很低分解并充分吹干喷枪，检查并解决水分来源，保证压缩空气干燥。
选用粉末不是静电喷涂用粉末、粉末受潮、粉末质量不佳换用合格的静电粉末工件与主机之间的接地连接不良检查接地线连接情况输出电压调的过低推荐工作电压：60-70KV上粉效果不理想输出电压过低推荐工作电压：60-70KV空气压力过大，粉末被吹跑调整射粉气压粉末受潮或者质量不佳换用合格的静电喷涂用粉末涂料工件接地线接触不良或者挂钩上沾有过厚的已经固化的粉末检查工件接地通路,清理挂钩粉末雾化不良流化气压过低或者粉末轻度受潮或者粉末质量不佳增大流化气压，换用干燥合格的粉末吸粉泵堵塞或者损坏清理或者联系我们及时更换吸粉泵工作指示灯不亮喷枪的电缆线插座不良、枪机行程过短，不能扣动枪内的开关检查喷枪电缆线，调整扳机顶螺丝电源指示灯不亮电源插座没电、电源线与插座接触不良、电源保险烧断（0.5A）检查电源和检查更换0.5A电源保险不出粉喷枪的出粉口被扩散头堵住（新枪经典，多次发生）向外调整扩散头位置电磁阀不动作，没有射粉气压输出检查电磁阀的插头和连线连接喷枪的输粉管弯折或者脱落，气压连接管接错（射粉与稀释颠倒）检查输粉管与各条气管喷塑机进气阀门没有打开，或者气压过低打开阀门并调整射粉气压到0.3~0.4喷枪控制线、扳机开关、喷枪连接到主机的插座接触不良（扣动板机时主机内没有“卡达”声）检查连线和插头稀释气压（二次气）过大先将稀释气压完全关闭试机吸粉泵上的出粉咀堵塞清理，并注意经常检查220V交流电压过低，设备供电不足，电磁阀打不开（新发现）调整电源电压或者加一个稳压器不出粉或一通气就一直出粉高压空气中有水，且工作环境温度太低，电磁阀阀芯被冻住，特点是主机工作指示灯显示正常，电磁阀不动作（新发现）。
静电喷塑的常见问题及解决方案
静电喷塑的常见问题及解决方案一、涂膜光泽不足1．固化时烘烤时间过长；2．温度过高3．烘箱内混有其有害气体4．工作表面过于粗糙5．前处理方法选择不妥二、涂膜变色1．多次反复烘烤2．烘箱内混有其他气体3．固化时烘烤过度三、涂膜表面桔皮1．喷涂的涂层厚薄不均2．喷枪雾化程度不好，有积粉现象3．固化温度偏低4．粉末受潮，粉末粒太粗5．工件接地不良6．烘烤温度过高7．涂膜太薄四、涂膜产生凹孔1．工件表面处理不当，除油不净2．气源受污染，压缩空气除油、除水不彻底3．工件表面不平整4．受硅尘或其他杂质污染五、涂膜出现气泡1．工件表面处理后，水分未彻底干燥，留有前处理残液2．脱脂、除锈不彻底3．底层挥发物未去净4．工件表面有气孔5．粉末涂层太厚六、涂层不均匀1．粉末喷雾不均匀2．喷枪与工件距离过近3．高压输出不稳,气压不稳定.七、涂膜冲击强度和附着力差1．磷化膜太厚2．固化温度过低，时间过短，使固化不完全3．金属素材未处理干净4．喷涂工件浸水后降低附着力八、涂膜产生针孔1．空气中含有异物，残留油污2．喷枪电压过高，造成涂层击穿3．喷枪与工件距离太近，造成涂层击穿4．涂层太厚5．涂膜没有充分固化九、涂膜表面出现小颗粒疙瘩1．喷枪堵塞或气流不畅2．喷枪雾化不佳3．喷粉室内有粉末滴落4．有其他杂物污染工件表面十、涂层脱落1．工件表面处理不好，除油除锈不彻底2．高压静电发生器输出电压不足3．工件接地不良4．喷粉时空气压力过高十一、涂膜物理机械性能差1．烘烤温度偏低，时间过短或未达到固化条件2．固化炉上、中、下温差大3．工件前处理不当十二、涂膜耐腐蚀性能差1．没有充分固化2．烘箱温度不均匀，温差大3．工件前处理不当十三、供粉量不均匀1．粉管或喷粉管堵塞，粉末在喷嘴处粘附硬化2．空气压力不足，压力不稳定3．空压机混有油或水4．供粉器流化不稳定，供粉器粉末过少5．供粉管过长，粉末流动时阻力增大十四、粉末飞扬、吸附性差1．电发生器无高压产生或高压不足2．工件接地不良3．气压过大4．回收装置中风道阻塞5．前处理达不到要求或虽处理后又重新生锈1．气压不足，气量不够2．气压过高，粉末与气流的混合体中空气比例过高十五、喷粉量减少3．空气中混有水气和油污4．喷枪头局部堵塞十六、喷粉量时高时低1．粉末受潮或过热存储结块2．回收粉末添加比例过大3．流化桶流化不好4．气压不稳定5．供粉管中局部阻塞十七、喷粉管阻塞1．由于喷粉管材质缘故，粉末容易附着管壁2．输出管受热，引起管中粉末结块3．输粉管弯折、扭曲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺流程目的任务与详细步骤
1、前处理
目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力
检查接地线连接情况
输出电压调的过低
推荐工作电压：60-70KV
上粉效果不理想
输出电压过低
推荐工作电压：60-70KV
空气压力过大，粉末被吹跑
调整射粉气压
粉末受潮或者质量不佳
换用合格的静电喷涂用粉末涂料
工件接地线接触不良或者挂钩上沾有过厚的已经固化的粉末
检查工件接地通路,清理挂钩
粉末雾化不良
流化气压过低或者粉末轻度受潮或者粉末质量不佳
增大流化气压，换用干燥合格的粉末
吸粉泵堵塞或者损坏
清理或者联系我们及时更换吸粉泵
工作指示灯不亮
喷枪的电缆线插座不良、枪机行程过短，不能扣动枪内的开关
检查喷枪电缆线，调整扳机顶螺丝
电源指示灯不亮
电源插座没电、电源线与插座接触不良、电源保险烧断（0.5A）
检查电源和检查更换0.5A电பைடு நூலகம்保险
不出粉
喷枪的出粉口被扩散头堵住（新枪经典，多次发生）
2、静电喷涂
目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：
利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；
落下的粉末通过回收系统回收，过筛后可以再用
3、高温固化
目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。
整个系统（主机、工件）的接地线接地不良
系统接地线必需良好接地
人体充电
喷枪接地线没有良好接地，人体吸收的静电电荷不能及时泄放而积累
检查喷抢握把接地线
喷粉时打火
工件接地不良，挂架挂钩表面积累固化粉末过多
检查工件接地情况，清理挂钩挂架
喷枪离工件太近
喷枪与工件要保持一定的距离
喷枪电流反馈控制电路故障
联系专业人员检查维修
扳机阻力过大
扳机顶螺丝调整不合适，扳机复位弹簧过硬
调整扳机顶螺丝，调整扳机复位弹簧
工件边角拉丝
喷枪电压过高，静电喷粉的静电电压并不是越高越好
喷涂大面积平板工件时，涂层厚度不均匀，（有的地方过厚）
主要原因是喷枪输出静电电场强度不够，不能有效的自动限制粉层厚度，致使粉末过分堆积
将喷枪输出电压调高（喷枪必须具备高压打火抑制能力），或者更换性能合格的静电喷枪。
向外调整扩散头位置
电磁阀不动作，没有射粉气压输出
检查电磁阀的插头和连线
连接喷枪的输粉管弯折或者脱落，气压连接管接错（射粉与稀释颠倒）
检查输粉管与各条气管
喷塑机进气阀门没有打开，或者气压过低
打开阀门并调整射粉气压到0.3~0.4
喷枪控制线、扳机开关、喷枪连接到主机的插座接触不良（扣动板机时主机内没有“卡达”声）
检查连线和插头
稀释气压（二次气）过大
先将稀释气压完全关闭试机
吸粉泵上的出粉咀堵塞
清理，并注意经常检查
220V交流电压过低，设备供电不足，电磁阀打不开（新发现）
调整电源电压或者加一个稳压器
不出粉或一通气就一直出粉
高压空气中有水，且工作环境温度太低，电磁阀阀芯被冻住，特点是主机工作指示灯显示正常，电磁阀不动作（新发现）。
联系我们及时更换吸粉泵
稀释气压过大或者稀释气压没有关严或者稀释气压调节阀失灵漏气
拆下并检查稀释气压管的输出气
射粉气压调的很大实际感觉输出气压仍很小（北方冬季），多是因为压缩空气中有水结冰所致
用电热吹风机的热风吹各个调压阀的阀体金属部分使冰化掉。
出粉过多
射粉气压太高，或者流化气压过低
适当调整气压
喷枪麻手
用电吹风给电磁阀加热化开，并解决水分和温度问题。
出粉不良
出粉少或者
出粉不均匀
输粉管过长
输粉管不能擅自加长
流化气压过低，粉末流化不良
调整流化气压
射粉气压过低出粉量会变小
调整射粉气压
粉末受潮结团或者混有杂质
更换粉末，注意防潮
吸粉泵上的出粉咀被粉末堵塞
清理，并注意检查及防潮
清理过程中不慎弄坏（改变）了吸粉泵的结构
静电喷塑中常见故障分析
出粉正常但
不上粉或者上
粉很少
主机喷枪保险烧断（1A）
更换1A的喷枪保险
喷枪进水，高压静电被短路，系统处于保护状态，输出电压很低
分解并充分吹干喷枪，检查并解决水分来源，保证压缩空气干燥。
选用粉末不是静电喷涂用粉末、粉末受潮、粉末质量不佳
换用合格的静电粉末
工件与主机之间的接地连接不良
针孔
输出电压偏高或者与工件距离过近击穿粉末涂层
缩孔
工件表面有油污、粉尘，固化后会形成缩孔，缝隙处尤其严重
不同成分的粉末混合使用会造成各种意外情况
气泡
工件表面有水、油等，受热蒸发所致
漆膜附作力
不够
前处理不干净，工件表面有锈、水、油污、粉尘、灰尘
工件的氧化膜未去除
工件烘烤温度不够高或者保温时间不够，注意烤炉显示温度与工件实际温度的差距。
