静电喷塑工艺流程
静电喷塑的原理和工艺流程

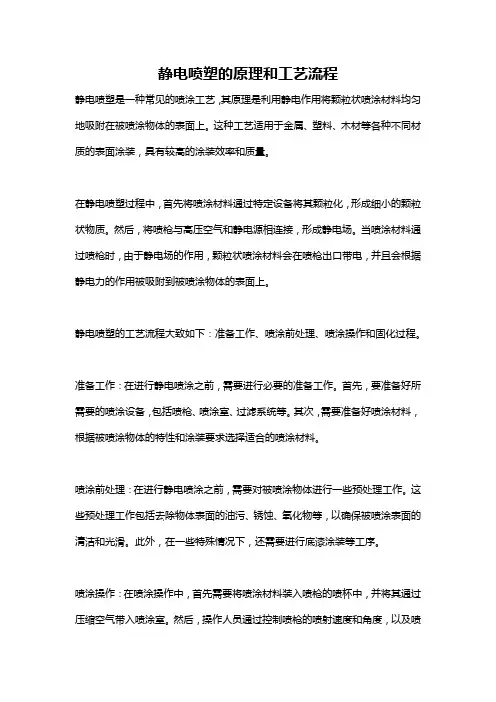

静电喷塑的原理和工艺流程静电喷塑是一种常见的喷涂工艺，其原理是利用静电作用将颗粒状喷涂材料均匀地吸附在被喷涂物体的表面上。
这种工艺适用于金属、塑料、木材等各种不同材质的表面涂装，具有较高的涂装效率和质量。
在静电喷塑过程中，首先将喷涂材料通过特定设备将其颗粒化，形成细小的颗粒状物质。
然后，将喷枪与高压空气和静电源相连接，形成静电场。
当喷涂材料通过喷枪时，由于静电场的作用，颗粒状喷涂材料会在喷枪出口带电，并且会根据静电力的作用被吸附到被喷涂物体的表面上。
静电喷塑的工艺流程大致如下：准备工作、喷涂前处理、喷涂操作和固化过程。
准备工作：在进行静电喷涂之前，需要进行必要的准备工作。
首先，要准备好所需要的喷涂设备，包括喷枪、喷涂室、过滤系统等。
其次，需要准备好喷涂材料，根据被喷涂物体的特性和涂装要求选择适合的喷涂材料。
喷涂前处理：在进行静电喷涂之前，需要对被喷涂物体进行一些预处理工作。
这些预处理工作包括去除物体表面的油污、锈蚀、氧化物等，以确保被喷涂表面的清洁和光滑。
此外，在一些特殊情况下，还需要进行底漆涂装等工序。
喷涂操作：在喷涂操作中，首先需要将喷涂材料装入喷枪的喷杯中，并将其通过压缩空气带入喷涂室。
然后，操作人员通过控制喷枪的喷射速度和角度，以及喷涂材料的流量来进行喷涂操作。
在喷涂过程中，喷枪的喷洒方式、喷涂距离和角度等因素都会影响喷涂的效果和质量。
固化过程：在喷涂完成后，需要对喷涂材料进行固化处理。
固化的方式可以根据喷涂材料的特性和涂装要求而定，包括常见的自然干燥、烘干、烤炉固化等方式。
固化的目的是使喷涂材料在表面形成坚硬的保护膜，提高其耐久性和外观质量。
静电喷塑工艺具有许多优点，比如喷涂效率高、均匀性好、节省喷涂材料等。
然而，也需要注意一些问题，比如静电喷塑喷涂室的环境要求较高，需要保持一定的湿度和温度，以避免静电火花引起火灾。
此外，还需要注意喷涂材料的选择和配比，以保证喷涂效果的一致性和稳定性。
静电喷塑工艺流程
静电喷塑工艺流程1. 概述静电喷塑是一种利用静电吸引力将粉末涂料喷涂在工件表面的涂装工艺。
这种工艺具有高效、环保、节能等优点，在工业生产中得到广泛应用。
本文将详细介绍静电喷塑的工艺流程。
2. 准备工作在进行静电喷塑之前，需要做好以下准备工作：•检查喷涂设备：确保喷涂设备的正常工作状态，包括喷枪、喷粉箱、喷枪控制器等；•准备涂料：根据涂装工件的要求选择合适的粉末涂料，并保证其质量符合要求；•准备工件：工件表面需要进行清洁处理，去除油污、尘土等杂质，保证涂装效果；•搭建静电喷涂工作区：确保工作区域通风良好、无明火等危险因素。
3. 静电喷塑工艺流程3.1 喷涂准备1.将所需的粉末涂料装入喷粉箱中，并调节喷粉量、喷涂方式等参数；2.检查静电喷涂设备的连接情况，确保电源、气源等各项设备正常。
3.2 表面处理1.对工件表面进行喷砂、磷化等处理，增加表面粗糙度，有利于涂料附着；2.清洁工件表面，确保无杂质，以免影响涂装效果。
3.3 静电喷涂1.调整喷涂设备参数，如电压、喷粉量等，根据工件形状和涂装要求进行调整；2.使用喷枪将粉末涂料均匀喷涂在工件表面，利用静电吸引力使涂料附着在表面；3.喷涂完成后，将工件放入烤箱固化，使涂料形成坚固的保护膜。
3.4 质量检验1.对涂装工件的外观进行检查，确保涂装均匀、无流挂、气泡等缺陷；2.进行涂层厚度检测，保证涂层厚度符合要求；3.进行耐磨、抗腐蚀等性能测试，验证涂层质量。
4. 总结静电喷塑是一种高效、环保的涂装工艺，通过合理的工艺流程和严格的质量控制，可以实现对工件的美观、耐用涂装效果。
在实际应用中，要严格执行工艺规范，加强对涂料和设备的维护保养，以确保静电喷塑工艺的稳定性和涂装质量。
以上是关于静电喷塑工艺流程的详细介绍，希望对读者有所帮助。
静电喷塑工艺流程

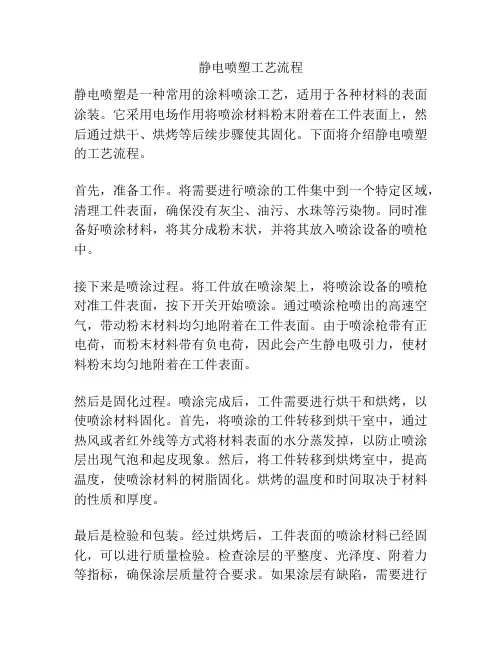

静电喷塑工艺流程静电喷塑是一种常用的涂料喷涂工艺，适用于各种材料的表面涂装。
它采用电场作用将喷涂材料粉末附着在工件表面上，然后通过烘干、烘烤等后续步骤使其固化。
下面将介绍静电喷塑的工艺流程。
首先，准备工作。
将需要进行喷涂的工件集中到一个特定区域，清理工件表面，确保没有灰尘、油污、水珠等污染物。
同时准备好喷涂材料，将其分成粉末状，并将其放入喷涂设备的喷枪中。
接下来是喷涂过程。
将工件放在喷涂架上，将喷涂设备的喷枪对准工件表面，按下开关开始喷涂。
通过喷涂枪喷出的高速空气，带动粉末材料均匀地附着在工件表面。
由于喷涂枪带有正电荷，而粉末材料带有负电荷，因此会产生静电吸引力，使材料粉末均匀地附着在工件表面。
然后是固化过程。
喷涂完成后，工件需要进行烘干和烘烤，以使喷涂材料固化。
首先，将喷涂的工件转移到烘干室中，通过热风或者红外线等方式将材料表面的水分蒸发掉，以防止喷涂层出现气泡和起皮现象。
然后，将工件转移到烘烤室中，提高温度，使喷涂材料的树脂固化。
烘烤的温度和时间取决于材料的性质和厚度。
最后是检验和包装。
经过烘烤后，工件表面的喷涂材料已经固化，可以进行质量检验。
检查涂层的平整度、光泽度、附着力等指标，确保涂层质量符合要求。
如果涂层有缺陷，需要进行修补或者重新喷涂。
完成检验后，将工件进行包装，以防止在运输和存储过程中受到损坏。
以上就是静电喷塑的工艺流程。
通过合理的喷涂设备和工艺控制，可以获得均匀、美观、耐用的喷涂涂层。
静电喷塑具有高效、环保、成本低等优点，广泛应用于家电、汽车、家具等行业。
在实际操作中，需要注意涂料的选用、喷涂条件的调整、设备的维护等方面，以保证喷涂质量。
喷塑工艺流程及技术要求
喷塑工艺流程及技术要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!喷塑工艺是一种将塑料粉末涂覆在工件表面并经过烘烤固化形成防护或装饰膜层的生产工艺。
静电喷塑工艺规程

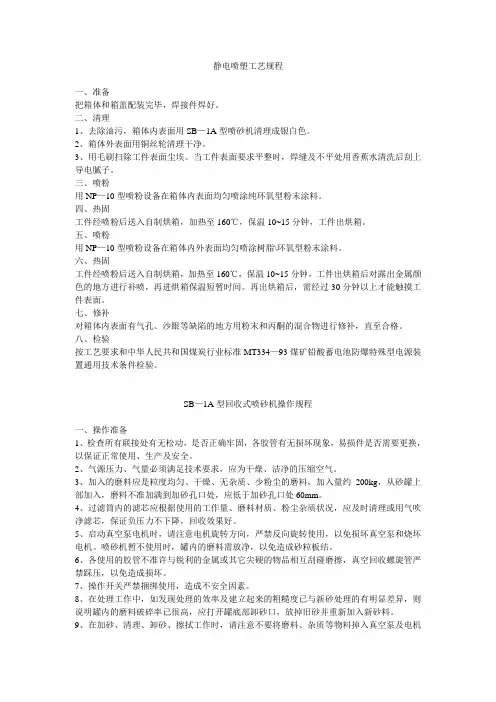

静电喷塑工艺规程一、准备把箱体和箱盖配装完毕，焊接件焊好。
二、清理1、去除油污，箱体内表面用SB—1A型喷砂机清理成银白色。
2、箱体外表面用铜丝轮清理干净。
3、用毛刷扫除工件表面尘埃。
当工件表面要求平整时，焊缝及不平处用香蕉水清洗后刮上导电腻子。
三、喷粉用NP—10型喷粉设备在箱体内表面均匀喷涂纯环氧型粉末涂料。
四、热固工件经喷粉后送入自制烘箱，加热至160℃，保温10~15分钟，工件出烘箱。
五、喷粉用NP—10型喷粉设备在箱体内外表面均匀喷涂树脂\环氧型粉末涂料。
六、热固工件经喷粉后送入自制烘箱，加热至160℃，保温10~15分钟，工件出烘箱后对露出金属颜色的地方进行补喷，再进烘箱保温短暂时间。
再出烘箱后，需经过30分钟以上才能触摸工件表面。
七、修补对箱体内表面有气孔、沙眼等缺陷的地方用粉末和丙酮的混合物进行修补，直至合格。
八、检验按工艺要求和中华人民共和国煤炭行业标准MT334—93煤矿铅酸蓄电池防爆特殊型电源装置通用技术条件检验。
SB—1A型回收式喷砂机操作规程一、操作准备1、检查所有联接处有无松动，是否正确牢固，各胶管有无损坏现象，易损件是否需要更换，以保证正常使用、生产及安全。
2、气源压力、气量必须满足技术要求，应为干燥、洁净的压缩空气。
3、加入的磨料应是粒度均匀、干燥、无杂质、少粉尘的磨料，加入量约200kg，从砂罐上部加入，磨料不准加满到加砂孔口处，应低于加砂孔口处60mm。
4、过滤筒内的滤芯应根据使用的工作量、磨料材质、粉尘杂质状况，应及时清理或用气吹净滤芯，保证负压力不下降，回收效果好。
5、启动真空泵电机时，请注意电机旋转方向，严禁反向旋转使用，以免损坏真空泵和烧坏电机。
喷砂机暂不使用时，罐内的磨料需放净，以免造成砂粒板结。
6、各使用的胶管不准许与锐利的金属或其它尖硬的物品相互刮碰磨擦，真空回收螺旋管严禁踩压，以免造成损坏。
7、操作开关严禁捆绑使用，造成不安全因素。
8、在处理工作中，如发现处理的效率及建立起来的粗糙度已与新砂处理的有明显差异，则说明罐内的磨料破碎率已很高，应打开罐底部卸砂口，放掉旧砂并重新加入新砂料。
静电喷塑工艺流程

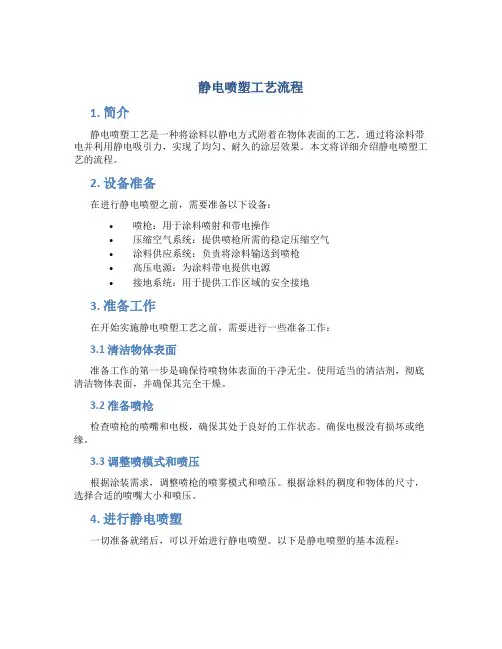

静电喷塑工艺流程1. 简介静电喷塑工艺是一种将涂料以静电方式附着在物体表面的工艺。
通过将涂料带电并利用静电吸引力，实现了均匀、耐久的涂层效果。
本文将详细介绍静电喷塑工艺的流程。
2. 设备准备在进行静电喷塑之前，需要准备以下设备：•喷枪：用于涂料喷射和带电操作•压缩空气系统：提供喷枪所需的稳定压缩空气•涂料供应系统：负责将涂料输送到喷枪•高压电源：为涂料带电提供电源•接地系统：用于提供工作区域的安全接地3. 准备工作在开始实施静电喷塑工艺之前，需要进行一些准备工作：3.1 清洁物体表面准备工作的第一步是确保待喷物体表面的干净无尘。
使用适当的清洁剂，彻底清洁物体表面，并确保其完全干燥。
3.2 准备喷枪检查喷枪的喷嘴和电极，确保其处于良好的工作状态。
确保电极没有损坏或绝缘。
3.3 调整喷模式和喷压根据涂装需求，调整喷枪的喷雾模式和喷压。
根据涂料的稠度和物体的尺寸，选择合适的喷嘴大小和喷压。
4. 进行静电喷塑一切准备就绪后，可以开始进行静电喷塑。
以下是静电喷塑的基本流程：4.1 涂料供应将涂料注入涂料供应系统中。
确保涂料质量良好，并按照规定的比例混合稀释，以获得适宜的喷涂粘度。
4.2 喷涂物体将物体放置在喷塑区域内，保持适当的距离。
使用准备好的喷枪，以匀称的速度均匀喷涂。
确保涂料均匀附着在物体表面。
4.3 静电带电打开高压电源，开始给喷出的涂料带电。
确保电极与喷涂物体处于适当的距离，以防止过度带电导致喷涂不均。
4.4 沉积涂料由于静电吸引力的作用，带电的涂料会自动被吸附到喷涂物体上。
喷枪应保持适当的距离和角度，以确保沉积的涂料均匀。
4.5 确认涂层厚度根据涂装需求，使用测厚仪等工具对涂层厚度进行检测。
确保涂料的厚度符合要求。
4.6 干燥和固化完成喷涂后，将喷涂物体置于通风干燥的地方，以确保涂料能够充分干燥和固化。
根据涂料的类型和厚度，这个过程可能需要一定的时间。
5. 清洁和维护完成静电喷塑后，需要进行相应的清洁和维护工作，以确保设备的正常运作和延长其使用寿命。
静电塑粉喷涂工艺操作规程
XXX 电梯有限公司XXX/QMS302-02-2018 ----------------------------------------------------------------------------------------------------------------------------------------版本号/修订次：B/0受控状态：发放编号：静电塑粉喷涂工艺操作规程编制：审核：批准：发布日期：生效日期：1.总则根据《NJPC-2003A静电粉末喷涂机使用说明书》、《OMTC喷涂设备用户手册》、《自动升降机用户手册》，本公司喷涂产品，结合塑粉供应商提供参数,以及GB15067-1995《涂装作业规程粉末静电喷涂工艺安全》，编制本文件。
本文件仅适用于本公司静电塑粉喷涂生产线。
2. 工艺流程：挂件→喷涂→烘干固化→摘件→检查2.工艺参数2.1 静电塑粉本公司静电塑粉使用“纯聚酯粉末”(PURE POLYESTER)。
2.1.1 粉末的颗粒级配2.1.2 粉末的电阻率粉末电阻率为109--1013Ω.cm。
2.1.3 粉末的含水率粉末的含水率小于等于0.5%。
2.1.4 保存期超过6个月的和回收的粉末1)保存期超过6个月的粉末：必须过筛，要求用双层钢丝筛网180目；2)受潮的粉末：可在40-50℃下长时间干燥；3)回收的粉末过筛后，必须按30%的比例与新粉搭配。
喷涂用粉末必须严格按上述要求执行，否则达不到预期的喷涂产品质量要求。
2.2 喷涂电压2.2.1 一般喷涂电压：50—70KV。
2.2.2 死角、内角喷涂电压：40--50KV。
2.3 喷涂相关的气压2.3.1 集粉桶流化气压：0.05—0.10Mpa(0.50—1.00bar)2.3.2 一次气压(浓度气压)：0.20—0.35Mpa(2.00—3.50bar)2.3.3 二次气压(雾化气压)：0.08—0.15Mpa(0.80—1.50bar)2.3.4 三次气压(冷却倍压块、清洁放电针用气压)：0.02—0.04Mpa(0.20—0.40bar)2.4 喷粉量2.4.1 喷粉量：是指单位时间内喷枪的出粉量，一般喷涂施工中喷粉量控制在100—200g/min。
静电喷涂
工艺流程一、流程如下：除油（脱脂）→水洗→酸洗（除锈）→ 水洗→水洗→中和（表调）→磷化→水洗→燃油烘干→静电喷涂→燃油固化→恒温→检验→ 包装。
二、静电喷塑：（特点）1 、它是高级表面涂装之一，分高光、半光、亚光三种。
2 、固化温度 180 ℃± 15 ℃。
3 、涂膜光滑、丰满。
4 、涂膜坚韧，附着力好，机械强度高，涂料的耐候性、抗龟裂性好，且不回粘。
5 、耐水、耐磨、抗油、绝缘性均较好。
三、静电喷塑：1 、原理：静电喷塑是在喷枪与被涂工作之间形成一高压静电场，一般工作接为阳极，喷枪口为负高压，当电场强度 E0 足够时，枪口附近的空气即产生电晕放电，使空气发生电离，当涂粒通过枪口带电荷，成为带电粒子，在通过电晕放电区时，进一步与离子化的空气结合而再次放电，并在高压静电场的作用下，向极性相反的被涂工作运动沉积于工件表面，形成均匀的涂层。
2 、特点：1 ）涂料利用率大幅度提高：静电涂装涂料粒子受电场作用力被吸附于工作表面，显着减少散及回弹。
2 ）提高劳动生产率。
3 ）提高产品质量：带电粒子受电场作用于工件上放电沉积，并会依据电子线的颁产生环保效应，通过对喷枪的设置及喷涂参数的调整，可以获得均匀、平整、光滑、丰满的涂层，达到高级装饰的目的。
3 、涂装质量工件涂装严格按规定的工艺流程进行，经除脂、除锈——水洗中和——磷化（磷化膜厚度不小于60 μ m ）——水洗中和——烘干或自然风干——喷涂粉料——烘干固化（温度180 ℃ ~200 ℃，相对温度不大于 85% ）工艺流程；工件涂层应均匀、厚度应不小于 50 微米，涂层表面应光洁、平整、色泽一致，不允许有气泡、脱落、开裂、夹杂杂质等；涂层强度经 50Kg 耐冲击或表面划痕试验符合规定要求。
粉末涂料的静电喷涂技巧一、喷涂电压1、在一定范围内，喷涂电压增大，粉末附着量增加，但当电压超过90KV时，粉末附着量反而随电压的增加而减小。
2、电压增大时，粉层初始增长率增加,但随着喷涂时间的增加,电压对粉层厚度增加率的影响变小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电喷塑工艺流程
1、前处理：
目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。
工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力
2、静电喷涂
目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：
利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；
落下的粉末通过回收系统回收，过筛后可以再用
3、高温固化
目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。
提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）+ 保温箱体=固化炉。
4、装饰处理：
目的：使经过静电喷涂后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。
工艺步骤：罩光；转印等处理工艺。
