机械停车库类型

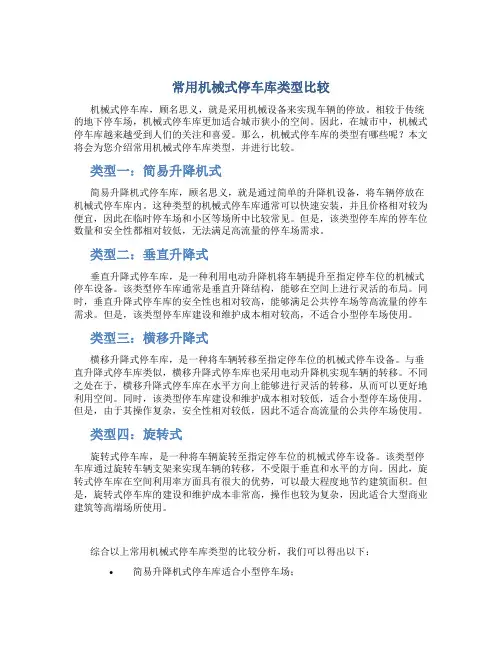

常用机械式停车库类型比较
常用机械式停车库类型比较机械式停车库，顾名思义，就是采用机械设备来实现车辆的停放。
相较于传统的地下停车场，机械式停车库更加适合城市狭小的空间。
因此，在城市中，机械式停车库越来越受到人们的关注和喜爱。
那么，机械式停车库的类型有哪些呢？本文将会为您介绍常用机械式停车库类型，并进行比较。
类型一：简易升降机式简易升降机式停车库，顾名思义，就是通过简单的升降机设备，将车辆停放在机械式停车库内。
这种类型的机械式停车库通常可以快速安装，并且价格相对较为便宜，因此在临时停车场和小区等场所中比较常见。
但是，该类型停车库的停车位数量和安全性都相对较低，无法满足高流量的停车场需求。
类型二：垂直升降式垂直升降式停车库，是一种利用电动升降机将车辆提升至指定停车位的机械式停车设备。
该类型停车库通常是垂直升降结构，能够在空间上进行灵活的布局。
同时，垂直升降式停车库的安全性也相对较高，能够满足公共停车场等高流量的停车需求。
但是，该类型停车库建设和维护成本相对较高，不适合小型停车场使用。
类型三：横移升降式横移升降式停车库，是一种将车辆转移至指定停车位的机械式停车设备。
与垂直升降式停车库类似，横移升降式停车库也采用电动升降机实现车辆的转移。
不同之处在于，横移升降式停车库在水平方向上能够进行灵活的转移，从而可以更好地利用空间。
同时，该类型停车库建设和维护成本相对较低，适合小型停车场使用。
但是，由于其操作复杂，安全性相对较低，因此不适合高流量的公共停车场使用。
类型四：旋转式旋转式停车库，是一种将车辆旋转至指定停车位的机械式停车设备。
该类型停车库通过旋转车辆支架来实现车辆的转移，不受限于垂直和水平的方向。
因此，旋转式停车库在空间利用率方面具有很大的优势，可以最大程度地节约建筑面积。
但是，旋转式停车库的建设和维护成本非常高，操作也较为复杂，因此适合大型商业建筑等高端场所使用。
综合以上常用机械式停车库类型的比较分析，我们可以得出以下：•简易升降机式停车库适合小型停车场；•垂直升降式停车库适合公共停车场等高流量的停车场；•横移升降式停车库适合小型停车场；•旋转式停车库适合大型商业建筑等高端场所使用。
立体停车库详解机械式停车设备的分类及主要参数
机械式停车设备的分类及主要参数一、定义1．机械式停车设备用于存取停放车辆的机械或机械设备系统称为机械式停车设备，是一种机、电一体化的成套设备。
2．机械式立体停车库利用机械存取停放车辆的整个停车设施称为机械式停车库，以立体化存放的机械式停车库称为机械式立体停车库。
一般说来，除了机械式停车设备外，停车库还应该包括有关的车道、出入口前的空地、管理室以及通风、照明、报警、电源、排水、消防、控制设备以及收费系统等。
二、机械式停车设备的类型参照JB／T8713《机械式停车设备类别、型式与基本参数》，机械式停车设备按其工作原理可分为以下类别。
1．升降横移类，表示方法SH；2．垂直循环类，表示方法CX；3．水平循环类，表示方法SX；4．多层循环类，表示方法DX；5．平面移动类，表示方法PY；6．巷道堆垛类，表示方法XD；7．垂直升降类，表示方法CS；8．简易升降类，表示方法JS；9．汽车升降机类，表示方法QS；三、型号1. 机械式停车设备的型号表示方法如下：2．具体表示方法举例： （1） PSH21Z ／8K ·口 ——P 表示机械式停车设备； ——SH 表示升降横移类； ——21 表示存容量为21辆车； ——Z 表示所存车辆为中型以下轿车； ——8K 表示其中最多停放8辆轻型以下客车； ——口 表示制造厂特定代号。
（2） PCS38D ·口——P 表示机械式停车设备； ——CS 表示垂直升降类； ——38 表示存容量为38辆车；——D 表示所存车辆为大型以下轿车，并表示不能停放客车； ——口 表示制造厂特定代号。
四、 主要参数1．适停车辆尺寸及质量对适合在机械式停车设备内停放的车辆尺寸，称之为容车尺寸。
按容车尺寸(GB ／T3730．3《汽车和挂车的术语及其定义》定义的汽车长、宽、高)及质量(按GB ／T3730．2《道路车辆 质量 词汇和代码》定义的整车质量加上50kg 物品的质量)，分为X(小)、Z(中)、D(大)、T(特大)、C(超大)五个轿车组和K(客车)一个组，共六个组，分组范围见表1-1。
机械车库全部介绍及应用
建筑产品-机械车库-产品知识库产品概述机械车库，全称为机械式立体停车库，是一种可以有效利用空间、操作简便的新型停车设备。
产品组成由于机械车库类型较多，以下仅介绍其中较有代表性的“升降横移式车库”组成：1.通行架：其可允许车辆正常通行；2.固设于通行架上的车库群：其为多层结构，每层至少包括有两个或两个以上可存放车辆的单元车库；3.纵向升降机：其设于车库群及通行架中；4.横向移动架：其可在升降机与单元车库之间移动；5.推举式交换装置：其可将横向移动架上的车辆放置于单元车库上或可将单元车库上的车辆取回于横向移动架上；6.控制系统PLC：其控制存放或取出车辆。
这是大型机械车库的核心组成，主要又分为以下五个子系统，包括：自动收费管理系统、自动存取车系统、远程诊断系统、自动闸道系统、监控保安系统。
以上系统均由中央控制室统一控制，可为客户规划停车库管理形式，发布车库库存容量，控制车流方案。
产品特点及优势1.节省占地面积，充分利用空间。
一般情况下，机械式立体停车库的占地面积约为平面停车场的1／2-1／25,空间利用率比建筑自走式停车库提高75％以上。
传统停车场停50辆车需要空间1650平方米，而采用塔式立体停车只需50平方米，也就是说，可以达到每1平方米即停放一辆小车。
2.相对造价低。
机械式停车设备每个泊位投资约2万-8万元，而建筑自走式停车库每个泊位的造价约为15万元以上。
据一份资料显示，同样是停50辆车，传统的停车场需1650平方米的空间，造价约750万元，而采用塔式立体停车库却只需50平方米，其造价只需400万元（含20万元土建费），可节约47％的投资。
3.使用方便、操作简单、安全可靠、存取快捷。
一般一次存（取）车时间不超过120秒。
此外，由于存取车、收费等实现全自动化，因而汽车进入车库后的所有过程均由电脑控制，可减少废气排放，有利环保。
4.便于实现城市停车库一卡通管理。
以上海为例，现在每年都会新建大量地铁站，而在其附近往往也会建造一些停车场，并可以使用公交一卡通享受“停车+轨道交通”的换乘优惠，这是目前政府大力推广的“P+R”模式，通过建造自动化程度较高的机械车库，将大大方便停车管理，甚至可以做到无人值守。
机械停车位
1. 每个停车位所占面积普通的自走式停车库每个车位的建筑面积约在35m2 ，二层的立体停车（6车位停车模式最经济），一般会比自走式多2个车位（必须空出一个用于升降和横移），立体式停车库的车位一般为自走式停车位的1.5部，如果用不经济的柱网可能不到1.5，而如果合理调整柱网，则会超过1.5，到1.7-1.8。
三层的立体停车（9车位停车最经济），一般会比自走式多出4个（必须空出两个用于升降和横移），立体式停车库的车位一般为自走式停车位的2.33部，即二层的立体停车位的建筑面积约21m2，三层的立体停车位的建筑面积为15m2。
2.地下车库的层高要求普通自走式停车库的层高为3.3—3.6m，两层立体式停车库的层高为设备层高3.6m+板、梁和管道高度1.7m=5.3m，一般为自走式停车库的1.5倍，而三层立体式停车库的层高危设备层高5.3m+板、梁和管道高度1.7m=7m，是自走式停车库层高的2倍。
由于层高增加了，相应也增加了如下的结构造价：1）钢砼柱子；2）隔墙；3）粉刷、防水；4）底板抗浮；5）抗浮桩；6）挖土；7）人防；8）安装部分的管道 3.防火分区立体式停车库要在设备周围预留出检修通道，其防火面积要比自走式停车库的面积要小。
4.设备投入费用机械设备一次投入约1.5万元—2万元/车位（二层），而今后的维修费用、电费还要另计5.分析角度 1)同建筑面积不同车位立体式停车库（二层）要比普通自走式车停车多不到1.5部的数量（考虑到防火区），而因为层高增加了约400元/m2的造价，也多出了1.5万元每个车位的机械设备投入费，普通地下车库单位建筑面积造价为2100元/m2，每个车位的造价约为7.35万元；立体式停车库的单位面积造价为2500元/m2，每个车位造价为21*2500+15000=6.75万元，两者在造价上相差不大，但是这样的比较或许有些不适用，毕竟车位不一样，需求也不同。
2)同车位多一层车库层高基本一致，因此，二层自走式停车库多了一层的楼板、梁和挖土等，增加的造价为200元/m2，即每个车位增加了7000元/车位，而机械设备费为1.5万元/设备，因此，从这个角度而言自走式停车库更经济些。
立体停车库
立体停车库立体停车库属于仓储设施,专门为各类车辆自动停放，科学寄存.其由钢构架、回转台（采用埋人式）、输送车或升降电梯、监控操作台及辅助设备（消防、配电、防盗机构）六大部分联合构成,目前，在国内一些经济较发达，人口密度较大的城市中开发推广,并已经日趋成熟。
车库分类立体停车库就其结构性能上大体分：机械式、自走式及半机械式三种．根据立体停车机场的不同，大致可分：升降横移式、垂直循环式、巷道堆垛式、垂直升降式、简易升降式等。
升降横移式：是利用载车板的升降或（和）横向平移存取停放汽车的机械式停车设备.适用于住宅小区、大楼地下室、立交桥下。
垂直循环式：是用一个垂直循环运动的载车板系统存取停放汽车的机械式停车设备。
巷道堆机垛式：是用巷道堆垛机或特种起重机将汽车水平且同时垂直移动到预定泊车位置或相反取出汽车的机械式停车设备。
适用于大规模社会公用停车楼及地下停车库。
立体停车库亦可分为自行式立体停车库、半自动立体停车库和全自动立体停车库. 全自动立体停车库可分为两层或多层平面式全自动立体停车库、竖向密集型全自动立体停车库以及特殊造型结构全自动立体停车库（如蜂窝式、迷宫式等)。
车库发展历史自动立体停车装备系统在世界各地的发展是极不均衡的，德国开发最早，技术居于领先地位，在二层及多层平面式立体停车库系列中，它已发展了H型、U型和V型。
日本由于国土面积小而应用最广，自从1959年引进了建造机械式立体停车库技术之后，到1983年，就已经在本土上共建造了25454座多种形式的机械式车库，平均每座容车量达到十辆左右，最多的能达到百辆以上。
从上世纪七十年代末期起，车库容量年递增率为5%-7%，已经赶上了同期汽车拥有量的年递增率4%-6%，从技术特征上看，日本更重视竖式自动立体车库的发展，即密集型自动立体停车库的发展。
进入20世纪以来，在国内举办了多个与停车设备相关的展览会，全自动立体停车设备的容车能力及其技术完备，先进程度已被世界广泛承认和接受。
停车场四大类型
停车场四大类型The Standardization Office was revised on the afternoon of December 13, 2020停车场四大类型当前，随着建筑智能化、自动化技术的不断发展，停车场管理变得越来越智能化。
目前的停车场智能管理系统及设备自动化管理系统由进出口读卡机、挡车器、车辆检测器、控制器、收费管理软件等部分组成。
该系统能根据各类建筑物的管理要求，对车库(场)的车辆通行口实施出入控制、监视、行车信号指示、停车计费、汽车防盗报警及设备自动化管理等综合服务，成为大厦防盗系统的有机组成部分。
停车场四大类型1、机械式停车场指停车场完全由机械停车设备构成，是国内停车场主要的一种。
分为升降横移类、垂直循环类、水平循环类、多层循环类、平面移动类、垂直升降类、简单升降类等类型。
它的主要优点有占地面积小，选型多样、可具体结合场地特点设计，也可与其他方式相结合来实施，自动化程度高，操作使用方便，管理和维护也较为容易，具有定量存车的特点。
2、平面停车场系统智能停车场系统平面停车场系统因其主要采取感应式IC卡读卡方式，所以也叫感应式停车场系统。
3、智能立体停车库智能立体停车库系统又叫垂直升降式停车系统或电梯式立体停车库系统。
它是集设备、操作、安全、监控、维护、管理为一体的智能化系统，触摸屏式的人机界面，操作和使用也极为方便，具备智能化管理及收费系统。
其高度的智能检测和完善的服务体系可实现零障运行。
它最大的特点就是独创的分时控制功能，实现分时段、分层停车控制，有效提高车位利用率。
可以与城市停车收费系统连接，可实现全市停车收费一卡通，并可加装监视系统与小区联网。
另一种模块化智能型立体车库也开始趋于成熟，不仅实现了全模块化设计，采用了智能控制技术，更是充分利用了太阳能技术、能量蓄积(节能)技术。
模块化智能型立体车库不再是一个整体建筑，它由独立的模块组合而成，如停车位、升降装置、智能载车器等分散的零部件，修建时只要像搭积木一样把各个零部件组装起来，就成了一个标准的立体车库，具有节省时间、成本低等优点。
国内机械停车场汇总
项目名称具体位置设备说明品牌北京>>全部北京武警医院机型数量：PS2D/SSP3D/SRP3D/82 友佳北京怡景花园PSH、两层，建成天辰北京市交通学校汽车升降机载重5吨，地坑式金通301医院内科大楼停车场停车场在大楼的地下2、3层，车位数为750个，大部分为升降横移式立体车库。
实施的停车收费管理系统为2进3出，含条码卡和远距离有源卡。
车位引导系统包括立体车位的无线超声探头，及平面车位的有线超声探头，是国内首创的第一个实施立体车库车位引导的项目紫光百会北京市华安花园PSHLS2D 107 力硕上海>>全部工商联大厦黄浦区延安东路55号PCS型塔式机械立体停车库，34车位许继上海谊中室外4层机械车库，（58车位）金冠（上海荣联、世纪商务大厦）上海世纪商务大厦二期工程4号楼PSHWS3D 50 力硕上海裕华大厦上海电视台机械式停车库共128车位，国内首创三层坑式停车设备赐宝天津天津华龙道地下公共停车场位于河东区新开路与华龙道交口东南侧全自动平面移动式车库方式,地下三层，预计将有600个公共停车位TESCO乐购天津西马店提供545个机动车停车位和380个非机动车停车位天津吉利大厦垂直循环 30 天宏恩天津三乐房地产开公司两层水平循环 24 天宏恩天津亚富物业投资公司垂直循环 20 天宏恩天津捷丰PSH4 西子石川岛天津津滨雅都置业PSH2 西子石川岛天津大安PSH2 西子石川岛天津乐东馨园地下部分为2-3层地下车库，全部采用国内先进的机械停车设备美联大厦天津市长城电梯安装公司天津河西区尖区路102号PSHWS2D 11 力硕中豪世纪花园天津河西区广东路口二层升降横移，双层循环式，汽车专用升降机，车位数78 大兆新元天津商业银行天津市河西区友谊路15号塔式PT2L-44AI，44车位OTISLG 天津市规划局和平区西康路 54 号四层升降横移式37车位双良天津西青三层巷道堆垛式23车位双良海口海口金垦路清清花园小区立体车库，20多个车位昊龙浙江浙江工艺美术公司垂直循环 28 天宏恩浙江东方股份有限公司垂直循环 26 天宏恩乐清蓝天房地产开发有限公司-晨曦2期79个车位神舟象山县梧桐御府综合楼机械停车设备二层升降横移式机械停车设备，36车位神舟象山剧院机械停车设备三层升降横移机械式停车设备，32车位神舟台州中石化台州分公司浙江凌炜置业有限公司6车位大中泊奥杭州浙江省财政厅票据管理中心西子石川岛浙江科技学院西子石川岛杭州中信实业银行机型数量：电梯式停车塔/52 友佳浙江电力资源大厦机型数量：U2P2D/50 友佳杭州下城区教育局西子石川岛淳安县城市建设资产经营有限公司垂直升降类立体停车库西子石川岛杭州华策实业有限公司98车位大中泊奥虾龙圩股份经济合作社建造商业用房46车位大中泊奥瑞博国际大厦升降横移立体停车库72车位大中泊奥富阳市财政局地面三层升降横移立体停车库41车位大中泊奥文新街道公建配套改造工程34车位大中泊奥望江商业商务大楼102车位大中泊奥杭州嘉绿福苑（剩余地块）128车位大中泊奥杭州市拱墅区半山人民医院综合楼36车位大中泊奥杭州德华工贸有限公司综合楼90车位大中泊奥浙江省供销社兴合大厦124车位大中泊奥书大中泊奥香名邸312车位大中泊奥杭州市西湖区人民政府（二期）6车位大中泊奥杭州市西湖区人民政府15车位大中泊奥江干区文体中心二期工程195车位大中泊奥杭州四季青商业综合楼43车位大中泊奥杭州香榭大厦43车位大中泊奥杭州恒通·江盛广场83车位大中泊奥杭州绿城房地产集团公桂宏司浙江杭州中大广场桂宏杭州新侨饭店解放路226号两座并列塔式立体车库，泊位80个西子石川岛杭州国税局建国南路276号地下室二层多段式，泊位65个西子石川岛广复大厦西湖大道城站广场车库类型多段式，包括有2层及4层带2层地坑两种形式西子石川岛浙江饭店延安路447号PM1G-46AI，92车位OTISLG杭州大厦武林广场的西侧立体车库三座共120个车位+一座40个车位的立体车库西子石川岛开元萧山宾馆人民路77号立体车库采用升降横移式，可容纳车辆100部。
机械式立体停车库综述(培训课件)教学讲义
停车位分为多层多列，通过升降 机构将车辆垂直升降至指定层。
优点是空间利用率极高，适用于 高层建筑和城市中心地带。
巷道堆垛式停车库工作原理
巷道堆垛式停车库采用巷道堆垛 的方式实现车辆的存取。
停车位分为多层多列，通过堆垛 机构将车辆在巷道内移动和堆放。
优点是存取车速度快，空间利用 率高，适用于大型停车场和地下
通过多层设计，大幅度提高单位面积的停 车数量。
自动化程度高
安全性好
操作简便，节省人力，提高存取车效率。
设备运行稳定，有完善的安全防护措施。
历史与发展
历史
机械式立体停车库起源于20世纪50 年代的欧洲，随着汽车工业的发展和 城市停车问题的日益严重，立体停车 库逐渐得到广泛应用。
发展
技术不断革新，从手动到自动，从单 一到多元化，立体停车库在规模、性 能和智能化方面得到不断提升。
类型与分类
类型
升降横移式、垂直循环式、平面 移动式、巷道堆垛式、垂直升降 式和简易升降式等。
分类
根据停车设备的结构形式、工作 原理和车辆的出入方式进行分类 。
02 机械式立体停车库的工作 原理
升降横移式停车库工作原理
升降横移式停车库采用升降和 横移两种方式实现车辆的存取。
停车位分为多层多列，通过升 降机构将车辆升降至指定层， 再通过横移机构将车辆移动至 空位。
提高设备的可持续性。
物联网与大数据
物联网和大数据技术的应用将实 现对机械式立体停车库的实时监 控、数据分析和管理优化，提高
运营效率和安全性。
应用拓展
城市空间优化
随着城市空间的日益紧张，机械式立体停车库将在城市规划中发挥 更加重要的作用，有效解决停车难问题，优化城市空间布局。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械停车库类型
机械停车库是指采用电气或者机械装置，将车辆自动送入指定停车位，不需要人工操作的停车设施。
机械停车库是为了缓解城市停车难的一种搭建方式，目前在城市建设中越来越受到关注。
机械停车库类型众多，下面将对主要的几种类型进行详细介绍。
1.堆叠式机械停车库
堆叠式机械停车库是采用机械设备将车辆依次垂直堆叠起来进行存储，占用空间小。
在使用时，只需要按下按钮，机械装置便会将车辆送至指定停车位。
这种类型的机械停车库适用于停车场面积有限且需要存储大量车辆的场所，如住宅小区、商业中心等。
2.升降式机械停车库
升降式机械停车库是采用升降机将车辆送入指定停车位的停车设施。
升降机的作用是将车辆升高，然后将车辆送入指定停车位。
在使用时，只需要按下按钮即可完成停车操作。
这种类型的停车库适合制高点较高的商业中心和地下车库等场所。
3.横移式机械停车库
横移式机械停车库是采用移动平台将车辆自动移动到指定停车位。
在使用过程中，只需按下按钮，移动平台便会自动将
车辆送至指定停车位。
这种类型的机械停车库适合停车场面积较大的场所，如机场、展览馆等。
4.多层式机械停车库
多层式机械停车库是采用多层堆叠方式，将车辆分层存储，占用空间小。
在使用时，只需按下按钮，机械装置就会将车辆送至指定停车位。
这种类型的机械停车库适合停车场面积有限的场所，如商业中心、住宅小区等。
5.旋转式机械停车库
旋转式机械停车库是采用旋转式平台，将车辆自动送入指定停车位。
在使用时，只需按下按钮，平台就会自动旋转，并将车辆送到指定位置。
这种类型的机械停车库适合停车场面积较大的场所，如高档汽车展览馆、4S店等场所。
6.立体升降式机械停车库
立体升降式机械停车库是采用立体式升降器，将车辆送入指定停车位，占用空间小。
在使用时，只需按下按钮，立体升降器便会将车辆送入指定停车位。
这种类型的机械停车库最适合停车场面积有限的场所，如住宅小区、商业中心等。
机械停车库的种类繁多，每种类型都有其特点和适用范围。
随着城市化的不断发展，机械停车库将会越来越广泛使用，为城市交通运输和停车管理带来更多的便利。
