电子元器件基础知识【大全】电子元器件基础知识【大全】电子元器件基础知识内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.电子元器件是元件和器件的总称。
是电子元件和小型机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用。
常指电器、无线电、仪表等工业的某些零件，如电容、晶体管、游丝、发条等子器件的总称。
电子元器件组成电子元器件由两大部分构成：电子器件和电子元件。
电子器件指在工厂生产加工时不改变分子成分的成品。
如电阻器、电容器、电感器。
因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。
电子元件指在工厂生产加工时改变了分子结构的成品。
例如晶体管、电子管、集成电路。
因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。
按分类标准，电子器件可分为12个大类，可归纳为真空电子器件和半导体器件两大块。
常用电子元器件介绍常用的电子元器件有：电阻、电容、电感、电位器、变压器、二极管、三极管、mos管、集成电路等等。
下面就来介绍几个常用的元器件。
电阻导体对电流的阻碍作用就叫该导体的电阻。
电阻小的物质称为电导体，简称导体。
电阻大的物质称为电绝缘体，简称绝缘体。
在物理学中，用电阻（resistance）来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同，电阻是导体本身的一种性质。
导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω。
比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。
电容电容（或称电容量）是表征电容器容纳电荷本领的物理量。
常用电子元器件讲解
15/5
• 识别色环电阻器阻值首先要确定色环的顺序。判 断四环色环顺序的规律有以下几条：
1. 离电阻器引脚最近的色环为第一环，然后依次是 第二、三、四环；
2. 第四环与另外三环相距较远； 3. 大多数色环电阻器的第四环颜色往往是金、银色。 • 确定好色环排列顺序后，再把第一环作为第一位
有效数，第二环作为第二位有效数，第三环作为 倍乘数，第四环作为误差数，按这个规律对照上 表将各颜色色环代表的数值依次列出，得到的数 值就是该色环电阻器的阻值。
2. 金属氧化皮膜电阻(Metal Oxide Film): 3. 金属皮膜电阻(Metal Film):
5/5
4. 保险丝电阻(Fusible):
5. 高压厚膜电阻(Metal Glaze): 6. 线绕电阻(Wire Wound):
水泥绕线电阻: 不燃性树脂涂装绕线电阻:
6/5
7. 可变电阻器(Variety Resistor VR):
7/5
11. 压敏电阻（Metal Oxide Varistor MOV): 又称为金属氧化变阻体
8/5
➢功率电阻
电阻特性指标：阻值（Ω）功率（W） 简单测试：用万用表电阻档测两端得值（一般为标示阻值）
9/5
主要技术参数
• 标称阻值和允许误差 电阻器上都标有电阻的数值，这就是电阻器的 阻值标称值。电阻器的标称值往往和它的实际 值不完全相符，实际值和标称值的偏差，除以 标称值所得的百分数，叫电阻的误差，它反映 了电阻器的精度。
2/5
一、电 阻 篇
3/5
电阻的定义
对电流移动有阻碍作用的称为电阻，现 在通常指的是，用导电率较低的特殊材 料（如合金），通过特殊的工艺加工而
电子元器件基础知识大全
电容器
➢ 主要教学内容
电容器的种类 常用固定电容器的种类 电容器的标注 电容器的检测 电容器的选用
电容器
电容器是一种储能元件，是电子设备中大量使用的 电子元件之一，广泛应用于隔直，耦合，旁路，滤波， 调谐，电能储能等电路。
电路符号：如下图所示 主要参数：标称容量、允许 基本单位：F、μF、nF、pF 偏差、 额定工作电压等
电阻器
➢ 电阻器的检测
1) 正确选择电阻器的阻值和误差
① 阻值选用:所用电阻器的标称阻值与所需电阻器阻值 差值越小越好。
② 误差选用:一般电路使用的电阻器允许误差为±5% ～10%，精密仪器及特殊电路中使用的电阻器，应选 用精密电阻器。
2) 注意电阻器的极限参数 所选电阻器的额定功率:P额≥（1～2）×P实际
将结晶碳沉积在陶瓷棒骨架 用真空蒸发的方法将合金材料蒸
上制成。
镀于陶瓷棒骨架表面。
特点:稳定性好,高频特性好， 特点：金属膜电阻器性能优于碳
阻值范围宽、价廉等, 是目前 膜电路器，在仪器仪表及通讯设
应用最广泛的电阻器，但精 备中大量采用。此类电阻我公司
度较低。
目前选用较多。
电阻器
➢ 常用固定电阻器的种类
被测量 方式
频率
电容容量 并联
电解电容 100Hz
其他电容器 10kHz
按RLC 按钮使 “C”亮
显示电容 显示单位 容量测量值
电容器
1) 电容器种类的选择
➢ 电容器的选用
电源滤波、退耦电路
选用电解电容器
高频电路、高压电路 谐振电路 隔直电路
定时、延时等电路
选用瓷介和独石电容； 选用CBB、陶瓷和有机薄膜等电容器
➢ 主要教学内容
常用电子材料及电子元器件
时，选择的刃口直径必须大于导线的直径，反之，可能会切伤导线或切断导线。
2．1．3 各种螺丝刀
1、螺丝刀 螺丝刀是用于旋紧或拧松各种螺丝钉的一种工具。根据螺丝钉头部的形式不
同，螺丝刀可分为平口或十字。不管那种形式的螺丝刀，都有各种尺寸规格可供选择。为了
防止触电，螺丝刀的手柄都是由塑料或木质材料组成。
2、无感改锥 无感改锥是种专门用来调试电感或变压器慈芯用的无感螺丝刀，它的旋竿
绝缘材料的电阻率一般都大于 109Ω/cm，在电子制作过程中非常重要，尤其各种绝缘 板、绝缘纸、绝缘套管等应用更为普遍。
1、绝缘板 主要有热塑性绝缘材料做的适合于不受热、不受力的绝缘部件，例如护套、 护罩、仪器面板等。有热固性层压材料制作的各种厚度的层压纸板。有由环氧树脂材料材 料制作的各种绝缘板。
在电子产品的制作和维修中，有时需要把已焊接好的焊点和元器件拆除，这就要用到 吸锡器。吸锡器是用来吸除焊点存锡的一种工具。拆装电子元器件时，先用电烙铁熔化焊点， 再用吸锡器将焊锡吸除，则电子元器件即可被拔出。
2．2 常用电子制作材料
一些常用的电子材料在设计、安装电子产品时也是非常重要的。掌握这些材料的性能特 点及其选用的常识，对电子产品的设计、安装具有重要意义。
3、 线扎
4、 粘合剂 5、 热熔胶
2．3 常用电子元器件
2.3.1 电阻器 1、电阻器的命名方法
根据国家标准 GB2470—81 的规定，电阻器的型号由以下几部分组成。
区别代号（用大写字母表示） 序号（用数字表示） 分类（多数用数字表示，个别用字母表示，见表2—1） 材料（用字母表示，见表2—2） 主称（用字母表示，R 一般电阻，W 电位器，M 敏感电阻）
2.1.1.a 普通的电工刀 2、 试电笔又叫测电笔、电笔，主要用于测试 500V 以下电线、用电器和电器设备是否 带电，是一种辅助的安全工具。常见的测电笔有钢笔式和螺丝刀式两种。试电笔测试电压的 范围通常在 60～500V 之间，试电笔由笔尖金属体、电阻氖管、笔身、小窗、弹簧和笔尾的 金属体组成。如图 2.1.1.b 所示。
电器元件选型手册
电器元件选型手册导读：我根据大家的需要整理了一份关于《电器元件选型手册》的内容，具体内容：电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。
下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主...电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。
下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主要电气元件的作用：主要介绍以下电器的作用，分析电路分析进行选型1. 隔离开关2. 熔断器3. 断路器4. 接触器5. 热继电器6. 电流互感器 7. 电压互感器 8. 电流传感器 9. 电压传感器 10. 电抗器隔离开关隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志，在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
主要作用：断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
隔离开关选型：额定电压：额定电压二回路标称电压x1.2/1.1倍。
额定电流：额定电流标准值应大于最大负荷电流的150%。
额定热稳定电流：大于系统短路电流的额定热稳定电流值。
低压隔离开关型号：HD HS系列隔离开关，HR系列熔断时式隔离开关。
熔断器作用：当电路发生过载或短路时，电流大于熔体允许的正常发热电流，使熔体温度急剧上升，超过其熔点而熔断，从而分断电路，保护了电路和设备。
特点：1、选择性好，上级熔断体额定电流不小于下级熔断体额定电流的1.6 倍，就视为上下级能有选择性的断开故障电流：2、限流特性好，分段能力高。
3、相对尺寸小，价格便宜。
缺点：1、故障熔断后必须更换熔断体。
2、保护功能单一，只有一段反时限保护特性。

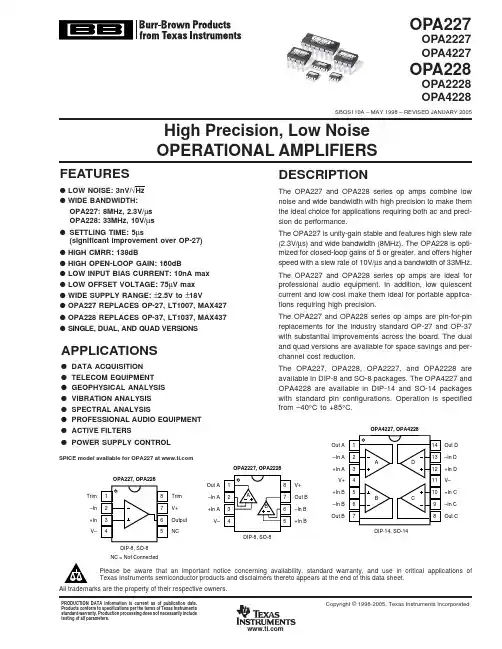

元器件opa227器件使用手册
FEATURES
DESCRIPTION
q LOW NOISE: 3nV/√Hz q WIDE BANDWIDTH:
OPA227: 8MHz, 2.3V/µs OPA228: 33MHz, 10V/µs q SETTLING TIME: 5µs (significant improvement over OP-27) q HIGH CMRR: 138dB q HIGH OPEN-LOOP GAIN: 160dB q LOW INPUT BIAS CURRENT: 10nA max q LOW OFFSET VOLTAGE: 75µV max q WIDE SUPPLY RANGE: ±2.5V to ±18V q OPA227 REPLACES OP-27, LT1007, MAX427 q OPA228 REPLACES OP-37, LT1037, MAX437 q SINGLE, DUAL, AND QUAD VERSIONS
OPA227PA, UA OPA2227PA, UA OPA4227PA, UA
MIN
TYP
MAX
±10
±200
±200
±0.3
±2
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻ ✻ ✻ ✻ ✻ ✻
✻
✻
✻
✻
✻
✻ ✻
✻
✻
✻
✻
✻
✻
✻ ✻ ✻ ✻ ✻ ✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
✻
电子元器件常用符号对照表
电子元器件常用符号对照表符号 | 含义 |R。
| 电阻 |C。
| 电容 |L。
| 电感 |D。
| 二极管 |Q。
| 晶体管 |M。
| 金属氧化物半导体场效应管 |U。
| 集成电路 |LED。
| 发光二极管 |S。
| 开关 |T。
| 变压器 |X。
| 晶体谐振器 |Y。
| 晶体振荡器 |Z。
| 继电器 |F。
| 陶瓷滤波器 |V。
| 电压源 |I。
| 电流源 |G。
| 发生器 |P。
| 功率放大器 |H。
| 开关电源 |W。
| 电线材料 |B。
| 电池 |J。
| 端子 |K。
| 直流接点 |E。
| 操作盒 |A。
| 信号发生器 |N。
| 传感器 |1.电阻（R）电阻是一种能降低电流流过的物理量。
在电路中，我们使用R 来表示电阻。
2.电容（C）电容是一种能储存电荷的元器件。
在电路中，我们使用C来表示电容。
3.电感（L）电感是一种利用线圈自感产生感应电动势的元器件。
在电路中，我们使用L来表示电感。
4.二极管（D）二极管是一种只允许电流在一个方向上通过的元件。
在电路中，我们使用D来表示二极管。
5.晶体管（Q）晶体管是一种半导体器件，可以放大或控制电流。
在电路中，我们使用Q来表示晶体管。
6.金属氧化物半导体场效应管（M）金属氧化物半导体场效应管是一种常见的半导体器件，用于放大或控制电流。
在电路中，我们使用M来表示金属氧化物半导体场效应管。
7.集成电路（U）集成电路是将多个电子元件集成在一起的电子元器件。
在电路中，我们使用U来表示集成电路。
8.发光二极管（LED）发光二极管是一种能够发出特定颜色光的二极管。
在电路中，我们使用LED来表示发光二极管。
9.开关（S）开关是一种能控制电路开闭的元件。
在电路中，我们使用S来表示开关。
10.变压器（T）变压器是一种用于变换交流电压的电器。
在电路中，我们使用T来表示变压器。
以上是一些常用的电子元器件符号的表示方法，你可以根据需要在电路图中使用它们。
记住，正确理解和使用符号对于电路设计和分析非常重要。
常用电子元器件汇编
第一章常用电子元器件电子电路是由电子元器件组成的。
常用的是电阻器、电容器、电感器和各种半导体器件（如二极管、三极管、场效应管、集成电路等）。
为了正确地选择和使用这些电子元器件，就必须对它们的性能、结构与规格有一定的了解。
1.1电阻器电阻器分为固定电阻器和可变电阻器(电位器)。
一.固定电阻器：常简称为电阻1.电路符号：2.几种常用电阻器A.碳膜电阻：RT 最常用，价格便宜，一般为绿、蓝色B.金属膜电阻：RJ 性能好，价格高，一般为红色C.线绕电阻：RX 低频，大功率D.片式电阻：用于表面贴装，发展很快E.电阻排：用于数字电路3.主要参数A.标称阻值：电阻器上标记的阻值，一般按E6 E12 E24系B.额定功率：可稳定工作的最大功率。
有1/20W 1/8W 1/4W1/2W…C.允许误差：见下页表4.电阻器的色标法：体积较大的电阻器的主要参数一般用文字标印，体积较小的电阻器一般用色标法：用不同颜色的色环标注5. 其标称阻值和误差。
色环电阻有三环、四环、五环等；五环电阻的前3环是有效数字，然后是乘数，最后是允许误差，多为1%（棕）。
棕 绿 黑 红 棕1 5 0x102＝15K Ω 误差1% 注意表示误差的色环稍宽。
四环电阻的前2环是有效数字，后2环与五环电阻一样。
三环电阻实际是四环电阻的特例：最后一环为无色，表示误差是±20%色环电阻的额定功率一般不标注,但可从其体积判断,用的最多的是1/8W 和1/20W 。
二. 敏感型电阻器：其电阻对某物理量敏感三. 电位器：是带滑动端的可变电阻，因常用来改变电位，故称电位器。
电位器的种类很多，但都有三个引出端：一个滑动端，两个固定端。
其电路符号为：变阻器滑动端的可变电阻是指接成二端的.一. 电容器的电路符号:+固定电容器有极性的电容器可变电容器半可变电容器微调电容器二. 几类常用电容器1.陶瓷电容器（包括瓷片电容器）：性能较好，便宜2.云母电容器：性能好，容量小3.电解电容器：有极性，容量大，漏电大，便宜4.钽电容器：有极性，容量大，性能好，价格高三. 主要参数1.标称容量：按国标E24或E12或E6系列标记，单位有微法µF，纳法nF(10-9F)，皮法pF(10-12F)(又称微微法)2.误差：3.耐压：超过耐压，电容器很可能被击穿损坏四. 参数标注1.直接标注：将主要参数直接标注在电容器表面，如无单位则为pF。
