弹簧式安全阀使用基本知识

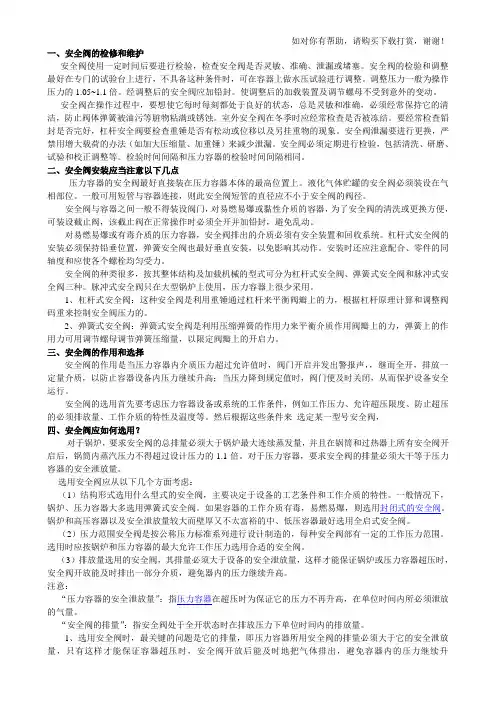

安全阀的一般知识word版
一、安全阀的检修和维护安全阀使用一定时间后要进行检验，检查安全阀是否灵敏、准确、泄漏或堵塞。
安全阀的检验和调整最好在专门的试验台上进行，不具备这种条件时，可在容器上做水压试验进行调整。
调整压力一般为操作压力的1.05~1.1倍。
经调整后的安全阀应加铅封。
使调整后的加载装置及调节螺母不受到意外的变动。
安全阀在操作过程中，要想使它每时每刻都处于良好的状态，总是灵敏和准确，必须经常保持它的清洁，防止阀体弹簧被油污等脏物粘满或锈蚀。
室外安全阀在冬季时应经常检查是否被冻结。
要经常检查铅封是否完好，杠杆安全阀要检查重锤是否有松动或位移以及另挂重物的现象。
安全阀泄漏要进行更换，严禁用增大载荷的办法（如加大压缩量、加重锤）来减少泄漏。
安全阀必须定期进行检验，包括清洗、研磨、试验和校正调整等。
检验时间间隔和压力容器的检验时间间隔相同。
二、安全阀安装应当注意以下几点压力容器的安全阀最好直接装在压力容器本体的最高位置上。
液化气体贮罐的安全阀必须装设在气相部位。
一般可用短管与容器连接，则此安全阀短管的直径应不小于安全阀的阀径。
安全阀与容器之间一般不得装设阀门，对易燃易爆或黏性介质的容器，为了安全阀的清洗或更换方便，可装设截止阀，该截止阀在正常操作时必须全开并加铅封，避免乱动。
对易燃易爆或有毒介质的压力容器，安全阀排出的介质必须有安全装置和回收系统。
杠杆式安全阀的安装必须保持铅垂位置，弹簧安全阀也最好垂直安装，以免影响其动作。
安装时还应注意配合、零件的同轴度和应使各个螺栓均匀受力。
安全阀的种类很多，按其整体结构及加载机械的型式可分为杠杆式安全阀、弹簧式安全阀和脉冲式安全阀三种。
脉冲式安全阀只在大型锅炉上使用，压力容器上很少采用。
1、杠杆式安全阀：这种安全阀是利用重锤通过杠杆来平衡阀瓣上的力，根据杠杆原理计算和调整阀码重来控制安全阀压力的。
2、弹簧式安全阀：弹簧式安全阀是利用压缩弹簧的作用力来平衡介质作用阀瓣上的力，弹簧上的作用力可用调节螺母调节弹簧压缩量，以限定阀瓣上的开启力。
安全阀的基本知识
安全阀的基本知识1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。
2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。
3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。
当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。
4）工作压力P：阀门在使用介质温度下的压力。
5）工作温度T：阀门在使用介质下的温度。
6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。
在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。
7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。
8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。
9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）10）开启高度h: 阀瓣离开关闭位置的实际升程。
11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。
对应于流道面积A的流道直径为do（喉径）。
12）排量系数Kd：阀门实际排量与理论排量的比值。
13）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。
一般取整定压力的90%作为密封试验压力。
14）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。
2、安全阀基本结构1）阀体2）阀座3）阀瓣4）调节圈5）弹簧6）阀杆7）阀盖8）阀帽3、安全阀的分类1）按使用介质分：a:蒸汽用安全阀b:空气及其它气体用安全阀c:液体用安全阀2）按公称压力分a:低压安全阀：公称压力PN≤1.6Mpa b:中压安全阀：公称压力PN1.6～6.4Mpac:高压安全阀：公称压力PN6.4～80.0Mpa d:超高压安全阀：公称压力PN﹥100Mpa3）按适用温度分：a:超低温安全阀：t≤-100°C b:低温安全阀：-100°C～-40 °Cc:常温安全阀：-40 °C～120 °C d:中温安全阀：120 °C～450 °Ce:高温安全阀：t＞450 °C4）按连接方式分：a:法兰连接安全阀b:螺纹连接安全阀c:焊接连接安全阀5）按开启高度分：a:微启式安全阀：开启高度在do /40～do /20b:全启式安全阀：开启高度不小于do /4c:中启式安全阀：开启高度介于微启式和全启式之间6）按结构形式分：a:杠杆重锤式安全阀b:弹簧式安全阀c:脉冲式安全阀（又称先导式安全阀）d:微启式安全阀e:全启式安全阀f:全封闭式安全阀g:半封闭式安全阀h:敞开式安全阀4、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求，在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可*的密封。
1：安全阀的基础知识
安全阀的基础知识安全阀（Aetv safety valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力在正常工作压力时，安全阀保持严密不漏；当设备或管道内压力超过安全阀设定压力时，自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。
一、安全阀的种类安全阀按其整体结构及加载机构形式来分，常用的有杠杆式和弹簧式两种。
在石油化工装置中，普遍使用弹簧式安全阀。
弹簧式安全阀的加载装置是一个弹簧，通过调节螺母，可以改变弹簧的压缩量，调整阀瓣对阀座的压紧力，从而确定其开启压力的大小。
弹簧式安全阀结构紧凑，体积小，动作灵敏，对震动不太敏感，可以安装在移动式容器上，缺点是阀内弹簧受高温影响时，弹性有所降低。
二、安全阀的选用及采购1、《安全阀安全技术监察规程》规定，安全阀制造单位应当取得《特种设备制造许可证》。
国家质量监督检验检疫总局（以下简称国家质检总局）统一管理境内、外安全阀制造许可工作，并且颁发特种设备制造许可证，制造许可证的有效期为4年。
获得《特种设备制造许可证》的制造单位，应当按照TSG2001-2006《压力管道元件制造许可规则》附件B的要求在其制造的产品上使用“许可标记”和许可证号。
产品出厂有合格证，合格证上应有质量检查部门的印章及检验日期。
2、安全阀的选用，应根据容器的工艺条件及工作介质的特性，从安全阀的安全泄放量、加载机构、封闭机构、气体排放方式、工作压力范围等方面考虑。
3、安全阀的排放量是选用安全阀的关键因素，安全阀的排量必须不小于容器的安全泄放量。
4、从气体排放方式来看，对盛装有毒、易燃或污染环境的介质容器，应选用封闭式安全阀。
5、选用安全阀时，要注意它的工作压力范围，要与压力容器的工作压力范围相匹配。
6、新订购、启用的安全阀出厂资料必须符合《安全阀安全技术监察规程》(TSG ZF001—2006)及《安全阀一般要求》（GB /T 12241-2005）的相关规定。
弹簧式安全阀使用基本知识
弹簧式安全阀使用基本知识三精阀门提供-弹簧式安全阀使用基本知识安全阀作用原理：安全阀用在锅炉、压力容器等受压设备及系统上，起超压（或负压）时保护设备用，安全阀在保护受压设备出现异常压力时，安全阀能自动开启和排放，可有效防止保护受压设备的压力继续升高，当压力降低到规定值时，安全阀自动关闭。
从而保护设备、容器或管路系统的安全运行。
弹簧式安全阀的动作性能参数（GB12241 ）介质（用途）性能参数液体介质（容器设备）气体介质（容器设备）蒸汽动力锅炉直流锅炉、再热器和其它蒸汽设备整定压力偏差δ P sPs <0.5MPa 时，δ Ps 为± 0.014Ps ≥ 0.5MPa 时，δ Ps 为± 3 ℅ PsPs <0.5MPa 时δ Ps 为± 0.014Ps <0.5~2.3MPa 时δ Ps 为± 3 ℅ PsPs=2.3~7.0MPa 时δ Ps 为± 0.07Ps>7.0MPa 时δ Ps 为± 1 ℅ Ps排放压力P dr1.2 × Ps1.1 × Ps1.03 × Ps启闭压差△PblPs ≤ 0.3MPa 时, Δ Pbl ≤ 0.06Ps ≤ 0.2 MPa 时, Δ Pbl ≤ 0.03Ps ≤ 0.4 MPa 时, Δ Pbl ≤ 0.03Ps ≤ 0.4 MPa 时, Δ Pbl ≤ 0.04Ps > 0.3 MPa 时, Δ Pbl ≤ 20 ℅ PsPs > 0.2 MPa 时, Δ Pbl ≤ 15 ℅ PsPs > 0.4 MPa 时, Δ Pbl ≤ 7 ℅ PsPs > 0.4 MPa 时, Δ Pbl ≤ 10 ℅ Ps订购时请注明整定压力范围或整定压力值MPa公称压力MPa整定压力范围MPa1.60.06～0.10.1～0.160.16～0.250.25～0.40.4～0.60.6～0.80.8～1.01.0～1.31.3～1.62.51.3～1.61.6～2.02.0～2.54.01.3～1.61.6～2.02.0～2.52.5～3.23.2～4.06.42.5～3.23.2～4.04.0～5.05.0～6.410.04.0～5.05.0～6.46.4～8.08.0～10.016.010～1313～1632.016～1919～2222～2525～2929～32弹簧式安全阀的主要零件材料零件名称阀体材料代号CIPVR阀体、阀盖WCBZGCr5M 0ZG1Cr18Ni9TiZG12CrMoV1Cr18Ni12Mo2Ti阀瓣、阀杆2Cr131Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18N12Mo2T导向套、反冲盘2Cr131Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18N12Mo2T密封面材料钴基合金钴基合金钴基合金钴基合金钴基合金弹簧50CrV A50CrV A50CrV A （包覆氟塑料）50CrV A50CrV A（包覆氟塑料）弹簧式安全阀运行中常见故障及消除方法故障现象原因分析及消除方法阀门泄漏• 在保证安装正确情况下，可能密封面间夹有杂物。
《安全阀》基本知识培训
《安全阀》基本知识培训一、教学内容本节课主要讲解《安全阀》的基本知识。
教材为《机械原理》第八章第四节，内容包括安全阀的定义、分类、工作原理、主要参数及应用范围。
二、教学目标1. 让学生了解安全阀的定义和作用，掌握安全阀的基本分类和主要参数。
2. 培养学生分析问题、解决问题的能力，能够根据实际情况选择合适的安全阀。
3. 增强学生的安全意识，了解安全阀在生产生活中的重要应用。
三、教学难点与重点重点：安全阀的定义、分类、工作原理、主要参数及应用范围。
难点：安全阀的工作原理及参数计算。
四、教具与学具准备教具：多媒体课件、安全阀实物模型、黑板、粉笔。
学具：教材、笔记本、文具。
五、教学过程1. 实践情景引入：以一起因安全阀失效导致的事故为例，引发学生对安全阀的关注，激发学习兴趣。
2. 知识讲解：（1）安全阀的定义：介绍安全阀的概念，让学生了解安全阀在保障设备安全运行中的重要作用。
（2）安全阀的分类：讲解按照工作原理、结构形式等不同分类方法的安全阀种类。
（3）安全阀的工作原理：详细阐述各类安全阀的工作原理，并通过实物模型演示，加深学生理解。
（4）主要参数：介绍安全阀的主要参数，如开启压力、排放量、适用温度等，并讲解参数的计算方法。
（5）应用范围：阐述安全阀在各个领域的应用，强调其在生产生活中的重要性。
3. 例题讲解：分析实际案例，让学生学会根据设备特点和需求选择合适的安全阀。
4. 随堂练习：布置练习题，让学生巩固所学知识，能够运用到实际中。
5. 课堂互动：鼓励学生提问、发表见解，提高学生的参与度和积极性。
六、板书设计板书内容主要包括安全阀的定义、分类、工作原理、主要参数及应用范围，以简洁的文字和清晰的图表呈现。
七、作业设计1. 作业题目：（1）简述安全阀的定义和作用。
（2）列举安全阀的常见分类，并简要介绍其特点。
（3）阐述安全阀的工作原理，并绘制示意图。
（4）计算某企业设备所需安全阀的开启压力和排放量。
（5）结合实际情况，选择合适的安全阀。
安全知识分享--安全阀的阀盖上的排气口——堵上还是打开？
EHS知识分享---安全阀的阀盖上的排气口——堵上还
是打开？
中间的照片和图形显示了常规的弹簧 式安全阀。这类安全阀的阀盖上可能有一 个排气口，如中下方的图形所示。如果确 实存在这样的排气口，那么使用中的安全 阀正常情况下理应把排气口堵住。 而右边的照片和图形则是另外一种不 同类型的安全阀——平衡式波纹管安全阀。 这类阀门在工艺介质和安全阀阀盖之间装 有波纹管。波纹管（当阀盖与大气连通时） 能防止背压作用于弹簧而使得安全阀不能 打开。另外，它还能防止弹簧受到腐蚀。 需要提醒的是，仅从安全阀的外观而言， 可能是难以判断所安装的安全阀是哪一种 类型。 当安全阀排出的介质是流向汇集总管 而不是直接排向大气时，也有可能会用到 平衡式波纹管安全阀。对于常规式安全阀 来说，阀盖上的压力和下游的压力是相等 的。而在一个排放正确的平衡式波纹管安 全阀上，阀盖上的压力就是大气压力。因 此，这种安全阀如果按设计要求动作的话， 平衡式波纹管安全阀的阀盖必须排放连通 到大气环境中——排放口肯定不能被封堵， 而且它还必须排放到安全的场所。要注意 的是，像右上图中所示的平衡式波纹管安 全阀（红色箭头所示），尽管贴有警告标 识，但排气口仍然被堵上了。
你能做什么？
要清楚你工厂里的安全阀都有哪些类型， 还要知道你必须做什么来保证它们能正常工作。 要询问你工厂里是否有平衡式波纹管安全 阀。如果有，要确保它们被清晰地识别，并在 安全阀附近张贴标识，以提醒人们注意：阀盖 上的排气口不能封堵。对于工厂里的操作人员 和维修人员来说，这样的标识可能就是区别安 全阀类型的唯一清楚的指示信息，所以，标识 必须安置在明显可见的位置上。 如果你看到
安全阀的基本知识
锅炉压力容器压力管道特种设备系列教材安全阀杭州华惠阀门有限公司陈立龙电话：7中国特种设备检验协会二○○九年六月横杆阀帽调节螺套弹簧座阀盖扳手弹簧阀杆导向套反冲盘阀瓣调节圈阀座主阀阀座主阀阀体进口嘴活塞主阀弹簧主阀导向套接管Ⅰ阀座调节钉 螺套导阀阀体滑梭压盖顶杆阀座阀座罩压块“O ”型阀轴导向套弹簧座弹簧盖板 保护罩 调整螺钉接管Ⅱ自动开启，而在压力回到工作压力或略低于工作压力时，又自动关闭。
由于多数工况条件下普遍采用的是弹簧直接载荷式安a.b．反冲盘、向向上，再就是阀座对阀瓣的托力（压紧力），这个压紧力在密封面上所产生的比压力，保证了安全阀关闭件间有了必需的密封性。
当系统中的压力升高且超过正常工作压力时，坏（合力不为零）开始升起，如图4-2所示。
c．当介质压力Pd．当介质压力P封比压力，状态。
按照动作原理，图示为对微启式安全阀的样所作的全性能测试记录（合肥所检测中心测试）图示为对全启式安全阀抽样所作的全性能测试记录（合肥所检测中心测试） b点（开始有位移）所对应的a点为开启压力值（），ｄ点（达全开高度）所对应的ｃ点值为排放压力值（），ｆ点（位移为零）所对应的ｅ点值回座压力值（），开启高度为Y10-Y0（9.6mm）。
(Y0为原始位置值,Y10开启后的最高值)πd h≥d2π/4 则h≥d/4第二节对安全阀的基本要求安全阀既然作为锅炉、压力容器、压力管道等承压设备的超压保护装置，那么对它的要求也是比较全面的，世界主要工业国家对安全阀都制定了许多适应本国水平的相应法规来规范安全阀的设计、制造和使用，我国近年也制定了若干规范，如：TSG ZF001-2006《安全阀安全技术监察规程》、《蒸汽锅炉安全技术监察规程》和《压力容器安全技术监察规程》等安全技术规范。
综合各国的这些规范来看，都要求安全阀在以下几个方面得到满足。
1. 对安全阀性能上的基本要求a. 准确开启-涉及到整定压力偏差这是对安全阀的最基本要求，当工作介质超过正常的操作压力渐渐达到开启压力时，安全阀的关闭件应能准确地在设定的整定压力打开泄压。
安全阀作业指导书
安全阀作业指导书标题：安全阀作业指导书引言概述：安全阀作为一种重要的安全装置，用于保护压力容器和管道系统免受过高压力的损害。
正确的操作和维护安全阀对于确保设备的安全运行至关重要。
本文将详细介绍安全阀的作业指导，包括安全阀的基本原理、操作步骤、维护要点以及故障排除方法。
一、安全阀的基本原理1.1 安全阀的定义和分类：安全阀是一种能在压力超过设定值时自动打开并释放压力的装置。
根据工作原理和结构特点，安全阀可分为弹簧式安全阀、重力式安全阀和液力式安全阀等。
1.2 安全阀的工作原理：安全阀通过感应压力变化，当压力超过设定值时，通过弹簧或重力等力量打开阀门，将多余的压力释放出去，以保护设备免受过高压力的损害。
1.3 安全阀的结构组成：安全阀由阀体、阀盖、阀簧、阀座等部件组成。
其中，阀簧是安全阀的核心部件，通过调整阀簧的预紧力来设定安全阀的工作压力。
二、安全阀的操作步骤2.1 检查安全阀的工作状态：定期检查安全阀的外观是否有损坏、腐蚀等情况，并检查阀簧的弹性是否正常。
2.2 校准安全阀的工作压力：根据设备的工作压力要求，使用专用的压力表对安全阀的工作压力进行校准。
2.3 调整安全阀的启闭力：根据实际情况，调整安全阀的弹簧预紧力，确保在设定压力下能够可靠打开并释放压力。
三、安全阀的维护要点3.1 清洁安全阀的工作环境：定期清洁安全阀周围的工作环境，防止灰尘、油污等杂质进入安全阀内部，影响其正常工作。
3.2 定期润滑安全阀的运动部件：使用适当的润滑剂对安全阀的阀簧、阀杆等运动部件进行润滑，确保其灵活可靠的工作。
3.3 定期检测安全阀的密封性能：通过漏气测试等方法，检测安全阀的密封性能，确保其在工作压力下能够有效密封。
四、安全阀的故障排除方法4.1 安全阀无法打开：检查阀簧是否有损坏或卡死等情况，并进行相应的修复或更换。
4.2 安全阀无法关闭：检查阀座是否有损坏或杂质卡住等情况，并进行相应的修复或清洁。
4.3 安全阀漏气：检查阀座和阀簧之间的密封情况，并进行相应的调整或更换密封件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧式安全阀使用基本知识
弹簧式安全阀是常用的一种安全装置，主要用于控制和保护设备和系
统中的压力。
它起到了防止过高压力造成设备损坏和人身伤害的作用。
弹
簧式安全阀的操作原理是利用弹簧和阀盖之间的力平衡关系，当系统压力
超过设定值时，阀门打开，将多余的压力释放出去，以保护系统的稳定性。
下面是弹簧式安全阀使用的一些基本知识：
1.安装位置：弹簧式安全阀通常安装在设备或管道的高压端，以便尽
快释放多余的压力。
同时，安全阀应放置在维护人员可以方便查看和操作
的位置。
2.选择适当的阀门：根据系统的工作压力和流量要求，选择合适的弹
簧式安全阀。
阀门的额定压力和流量应大于或等于系统的工作压力和流量。
此外，还要考虑系统的工作温度和介质，选用耐高温和耐腐蚀的材料。
3.弹簧调整：根据设备或系统的设计要求和运行条件，调整弹簧的预
紧力，使安全阀在预期的压力范围内打开和关闭。
调整预紧力时，应注意
不要过紧或过松，以免影响阀门的正常运行。
4.定期检查和维护：弹簧式安全阀需要定期进行检查和维护，以确保
其正常的工作状态。
检查应包括弹簧的松紧程度、阀门的密封性能、阀座
的磨损情况等。
如果发现有损坏或故障的情况，应及时进行修理或更换。
5.标准合规：弹簧式安全阀的生产和使用应符合相关的国家和行业标准。
为了确保其安全可靠性，建议选择符合ISO、API和GB等标准的产品。
另外，安全阀的使用应符合国家和地方的安全法规要求。
6.监控和记录：弹簧式安全阀的运行情况应定期进行监控和记录。
包括压力、温度、流量等参数的实时监测，以及阀门的打开和关闭情况的记录。
这些数据可以用于分析系统的工作状态，发现和排除潜在的问题。
7.培训操作人员：操作弹簧式安全阀需要一定的专业技能和经验。
建议对相关人员进行培训，使其了解安全阀的操作方法、维护要求和注意事项等。
此外，操作人员需要了解系统的工作原理和特点，以便及时判断和应对突发情况。
总之，弹簧式安全阀在工业生产中起着非常重要的作用，保护设备和人员的安全。
使用弹簧式安全阀时，需要了解其基本知识，并按照相关要求进行正确的安装、调整、检查和维护。
这样可以确保安全阀的可靠性和稳定性，最大限度地保护系统的运行安全。
