新房装修水电改造布线规范
家装水电施工要点及验收规范
家装水电施工要点及验收规范电气：(1)基本要求1.1 每户应设置分户配电箱，配电箱内应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。
1.2 导线的敷设应按装饰设计规定进行施工，线路的短路保护、过负荷保护、导线截面的选择、低压电气的安装应按国家现行标准和武汉市有关规定进行。
1.3 室内布线除通过空心楼板外均应穿管敷设，并采用绝缘良好的单股铜芯导线。
穿管敷设时，管内导线的总截面积不应超过管内径截面积的40％，管内不得有接头和扭结。
导线与电话线、闭路电视线、通信线等不得安装在同一管道中。
1.4 照明及电热负荷线径截面的选择应使导线的安全载流量不大于该分路内所有电器的额定电流之和，各分路线的容量不允许超过进户线的容量。
1.5 接地保护应可靠，导线间和导线对地间的绝缘电阻值应大于0.5MΩ。
1.6 进户的PVC塑料导线管的管壁厚度应不小于1.2mm。
1.7 电暖器安装不得使用普通插座，不得直接安装在可燃构件上。
卫生间插座宜选用防溅式。
1.8 插座离地面应不低于350mm---500mm(地面高度视地面铺设的材料而定)。
线盒内导线应留有余量，长度宜为150mm。
接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开蛘距地高度宜为1.3mm，开关不宜装门后。
1.7 吊平顶内的电气配管，应按明配管的要求，不得将配管固定在平顶的吊架或龙骨上。
灯头盒、接线盒的设置应便于检修，并加盖板。
使用软管接到灯位的，其长度不应超过1m。
软管两端应用专用接头与接线盒、灯具连接牢固。
金属软管本身应做接地保护。
各种强、弱电的导线均不得在吊平顶内出现裸露。
(2)验收要求和方法2.1 工程竣工后应向业主提供线路走向位置尺寸图，并按上述要求逐一进行验收，需隐蔽的电气线路应在业主验收合格后方可进行隐蔽作业。
2.2 面向电源插座的相线和零线位置为右相左零，有接地孔的插座，其地线插孔应为上方位置，接地应可靠。
家庭装修水电安装规范
家庭装修水电安装规范篇一：家庭装修中水电施工标准及指标要求家装水电施工相关标准及要求一. 水电排管穿线的施工工艺要求1．暗管布线的基本原则：横平竖直，使用专用PVC阻燃型电线管，管壁厚度1.5mm。
线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔60公分使用一个管卡，拐角处每隔20公分使用一个管卡。
2．如果插座在墙的上部，在墙面垂直向上开槽，至强的顶部安装装饰角线的安装线内；如果是在墙的下面，垂直向下开槽，至安装踢脚板的底部，开槽深度应一致（深度为2.5公分），应先在墙面弹出控制线后，再用切割机切割墙面，机械开槽。
3．使用PVC管，在弯管时使用弹簧现弯,不得使用90度弯头及三通,线路安装时必须加护线套管,采用胶粘进行连接,套管连接应紧密、平顺,直角拐弯处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装.4．导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽.5．严禁线管直接铺设在复合地板下面,复合地板必须开槽,在实木地板下面得线管必须有固定措施:显卡(铁的).6．严禁线管直接铺设在厨房,卫生间地面,防止谁渗入管内.7．穿线管母线得总截面不应大于线管孔有效面积得40%,管内导线不得有接头,不同用途的导线严禁混穿于一根线管内.(如强弱电线/电脑线/电视线/电话线)8．导线进入线盒必须保证留有一定的长度,留有20-30cm穿软管以便进行开关,插座的安装维修.9．电线点于点之间不能有任何的接头,吊顶或护墙板内的暗线必须有阻燃套管保护.10．弱电电线必须使用业主指定品牌,电视线/电话线/网络线不可使用同一根管.二. 水路改造标准1. 煤气管用镀锌管,镀锌管道绞牙深度适中,无毛刺,绞牙长度不少于六牙,管道连接处用柔性生料带裹缠5-6圈,知道拧紧接头,不允许烂牙/无牙接进管中.安装完后必须试压,压力为5kg 表以上,一律不允许私自拆改.2. 装管道l冷/热水,管道距墙表面深度为15~20mm,冷热水上下平行时热水在上,冷水在下;冷热水左右平行时,左热右冷,间距15公分.3.电线与暖气/热水/煤气管道之间的平行间距不应小于300mm,交叉距离不应小于100mm.4.龙头一般距离为15公分(孔的中对中).5.所有水管不得在卫生间/厨房/阳台打穿墙孔,阳台上水必须从墙内向上打穿墙孔,下水改道/地面改道.改道后必须先做试水,再做防水,墙面台盆改道高度为45公分,到孔中(常规).6.水验收,在通知业主之前自己必须自检,水压不低于10公斤保持1小时不掉压后,再通知业主验收并签字.7.水电验收合格后,方可粉平线槽,墙槽应用1:3水泥砂浆填补密室.(墙面粉层低于墙面0.3公分)8.电线于燃气管道间隔距离应符合表1的规定.表1导线与燃气管道间隔距离 mm类别位置导线与燃气电气开关接头与管间距燃气管间距同一平面≥100mm ≥150 mm不同平面≥50mm三、强电系统施工工艺的要求1、每户应设置分户配电箱，配电箱安装位置：应安装在易操作位置，便于日常维修2、配电箱内应设漏电断路器，漏电动作电流应不大于30MA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。
水电安装规范和标准
水电安装规范和标准水电安装是指安装、接线、布管、保护的工作，也是一项重要的建筑工程。
水电安装的规范和标准主要包括以下几个方面：一、设计规范1.水电安装设计应符合国家相关技术标准和规范要求，确保安全可靠。
2.设计中应合理布置电源插座，满足用电需求，并考虑用电设备的安全性能。
二、安装规范1.水电安装过程中，必须遵循正确的施工工艺，确保安装的质量。
2.电线、电缆、水管等材料的选择应符合国家相关标准。
3.电线电缆的敷设要求应符合规范，应保持足够的间距，杜绝交叉敷设，避免相互干扰。
4.电线电缆的开槽和穿墙操作应符合安全规范，防止损坏墙体结构。
5.水管的敷设应符合规范要求，水管应保持一定的倾斜角度，以便排水顺畅。
6.水电设备安装的固定和支架要符合规范，以保证其稳定性和安全性。
7.插座、开关、灯具等电器的安装高度和位置应符合国家标准，并要进行必要的防水防潮处理。
8.水电安装结束后，应进行必要的验收和测试，确保质量合格。
三、用电安全规范1.供电电源应符合国家标准，电线电缆应采用合适规格，且带有合格的标志。
2.电器设备的接地要符合规范和相关安全要求，确保人身安全。
3.用电设备和电器插座要定期检查，发现问题及时维修或更换。
4.严禁私拉乱接电线，避免用电火灾事故。
四、维护保养规范1.定期清洁电箱、插座等电器设备，保持干燥清洁，防止灰尘积累引发火灾。
2.定期检查水管、电线电缆等设施，发现老化、破裂、漏水等问题及时修复。
3.水电设备使用寿命到期或出现严重故障时，应及时更换，以确保安全可靠。
总之，水电安装的规范和标准是为了保障安全和质量，确保工程能够正常运行。
做好水电安装工作，不仅需要施工人员具备相关专业知识和技能，还需要严格遵守规范和标准要求，以及定期维护保养，不仅确保人身安全，也能提高设备的使用寿命和效能。

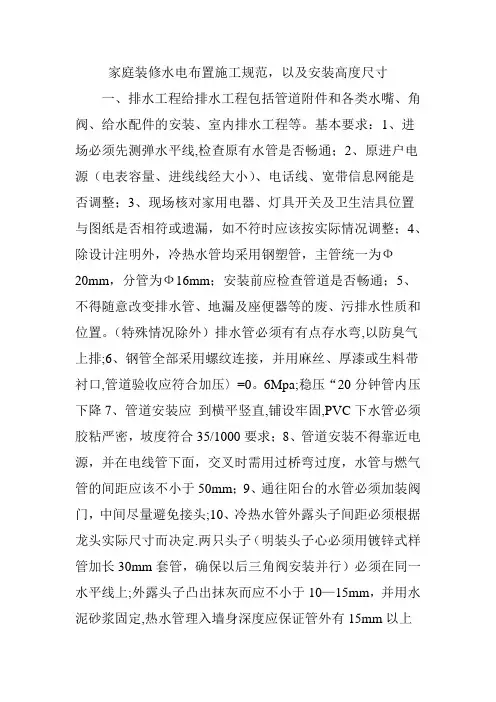

家庭装修水电布置施工规范,以及安装高度尺寸
家庭装修水电布置施工规范，以及安装高度尺寸一、排水工程给排水工程包括管道附件和各类水嘴、角阀、给水配件的安装、室内排水工程等。
基本要求：1、进场必须先测弹水平线,检查原有水管是否畅通；2、原进户电源（电表容量、进线线经大小）、电话线、宽带信息网能是否调整；3、现场核对家用电器、灯具开关及卫生洁具位置与图纸是否相符或遗漏，如不符时应该按实际情况调整；4、除设计注明外，冷热水管均采用钢塑管，主管统一为Ф20mm，分管为Ф16mm；安装前应检查管道是否畅通；5、不得随意改变排水管、地漏及座便器等的废、污排水性质和位置。
（特殊情况除外）排水管必须有有点存水弯,以防臭气上排;6、钢管全部采用螺纹连接，并用麻丝、厚漆或生料带衬口,管道验收应符合加压〉=0。
6Mpa;稳压“20分钟管内压下降7、管道安装应到横平竖直,铺设牢固,PVC下水管必须胶粘严密，坡度符合35/1000要求；8、管道安装不得靠近电源，并在电线管下面，交叉时需用过桥弯过度，水管与燃气管的间距应该不小于50mm；9、通往阳台的水管必须加装阀门，中间尽量避免接头;10、冷热水管外露头子间距必须根据龙头实际尺寸而决定.两只头子（明装头子心必须用镀锌式样管加长30mm套管，确保以后三角阀安装并行）必须在同一水平线上;外露头子凸出抹灰而应不小于10—15mm，并用水泥砂浆固定,热水管理入墙身深度应保证管外有15mm以上的水泥砂浆保护层,以免受热釉而裂开(特殊情况除外）。
长距离热水管须用保温材料处理。
11、外露头子常规高度(均为净尺寸)淋浴1000mm淋浴房1000mm浴缸650mm 洗脸盆(台下式）500mm厨房水池600mm洗脸盆（台下式）600mm 洗衣机机高＋200mm热水器（1200—1600mm)(或现场决定）12、前期工程完工时须安装工地临时用水龙头1—2只（以低龙头为佳期），并提供后期所需材料清单(规格、数量、种类）以便于客户自行安排时间选购。

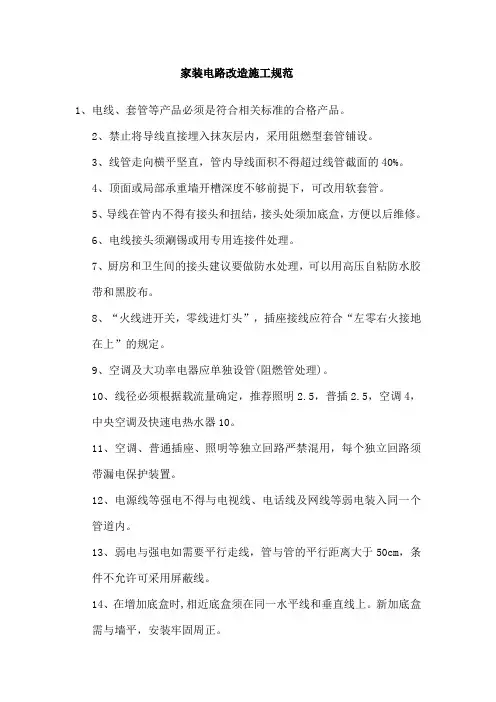

家装电路改造施工规范
家装电路改造施工规范1、电线、套管等产品必须是符合相关标准的合格产品。
2、禁止将导线直接埋入抹灰层内，采用阻燃型套管铺设。
3、线管走向横平坚直，管内导线面积不得超过线管截面的40%。
4、顶面或局部承重墙开槽深度不够前提下，可改用软套管。
5、导线在管内不得有接头和扭结，接头处须加底盒，方便以后维修。
6、电线接头须涮锡或用专用连接件处理。
7、厨房和卫生间的接头建议要做防水处理，可以用高压自粘防水胶带和黑胶布。
8、“火线进开关，零线进灯头”，插座接线应符合“左零右火接地在上”的规定。
9、空调及大功率电器应单独设管(阻燃管处理)。
10、线径必须根据载流量确定，推荐照明2.5，普插2.5，空调4，中央空调及快速电热水器10。
11、空调、普通插座、照明等独立回路严禁混用，每个独立回路须带漏电保护装置。
12、电源线等强电不得与电视线、电话线及网线等弱电装入同一个管道内。
13、弱电与强电如需要平行走线，管与管的平行距离大于50cm，条件不允许可采用屏蔽线。
14、在增加底盒时,相近底盒须在同一水平线和垂直线上。
新加底盒需与墙平，安装牢固周正。
15、线管在三个弯以上，需加连接盒，不得有死弯。
电线均能抽动。
16、管线封闭前，须用摇表测电线是否有短路，线与线之间的绝缘电阻值越大越好。
17、开关、插座安装牢固，位置正确，盖板端正，紧贴墙面，四周无缝隙。
18、重量超过3公斤的灯具，一定要固定在螺栓或预埋吊勾上，禁止使用木楔固定。
19、安装高度小于2.4米的灯具金属外壳必须做保护接地，卫生间一定要选用防水插座。
20、竣工后提供详尽的电路图。
水电安装规范和标准最新
水电安装规范和标准最新水电安装是建筑施工中的重要组成部分，其规范和标准对于确保工程质量和安全至关重要。
以下是最新的水电安装规范和标准的概述：一、电气安装规范1. 设计要求：电气设计应符合国家相关电气设计规范，包括但不限于《建筑电气设计规范》GB50057等。
2. 材料选择：选用的电线、电缆、开关、插座等电气材料必须符合国家标准，并通过质量认证。
3. 布线方式：电线应按照规范要求进行敷设，避免交叉、重叠，确保线路清晰、合理。
4. 安全措施：所有电气安装必须配备必要的安全保护措施，如漏电保护器、过载保护器等。
5. 接地系统：确保所有电气设备和系统有良好的接地，以防止电气事故。
二、给排水安装规范1. 管道材料：给排水管道应选用耐腐蚀、耐压的材料，如UPVC、PEX 等。
2. 管道敷设：管道应根据设计图纸和规范要求进行敷设，确保管道走向合理，无死角。
3. 连接方式：管道连接应牢固可靠，采用焊接、法兰连接或专用连接件，避免漏水。
4. 水压测试：安装完成后，应进行水压测试，确保管道系统无泄漏。
5. 排水系统：排水系统设计应合理，确保污水顺畅排出，避免积水和异味。
三、施工过程控制1. 施工准备：施工前应进行详细的技术交底，确保施工人员熟悉规范和标准。
2. 施工监督：施工过程中应有专业人员进行监督，确保施工质量符合规范要求。
3. 质量检查：施工过程中应定期进行质量检查，及时发现并纠正问题。
四、验收标准1. 电气验收：电气安装完成后，应按照《建筑电气验收规范》进行验收，确保电气系统安全、可靠。
2. 给排水验收：给排水系统安装完成后，应进行水压试验和排水试验，确保系统正常运行。
五、维护与保养1. 定期检查：定期对水电系统进行检查和维护，确保系统长期稳定运行。
2. 应急处理：制定应急预案，一旦发现问题，立即采取措施进行处理。
六、结语水电安装规范和标准的遵循，是确保建筑安全、节能、环保的重要保障。
随着技术的发展和规范的更新，施工单位和个人应不断学习和适应新的规范要求，以提高工程质量和服务水平。
水电安装规范最新完整版
水电安装规范最新完整版一.水电安装规范内容：1)布线的原则：横平竖直.使用专用"建筑通"PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。
2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
3) 使用"建筑通"PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。
4) 管道绞牙深度适中，无毛刺。
管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。
5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。
6) 严禁线管直接铺设在复合板下面，(在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理。
)在实木地板下的线管必须有加固措施。
7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。
(在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。
)8) 穿入线管的导线不应大于线管的孔面积40%，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。
9) 导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。
10) 装水管距离墙面应为1.5公分，左热右冷，间距15公分中。
11) 电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。
12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。
13) 水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实(应分两次粉平墙面。
家庭装修布线规定和要求
室内装修布线1 一般规定1.1 本章适用于民用建筑室内(包括与建筑物、构筑物相关联的外部位)绝缘电线、电缆和封闭式母线的布线。
当本章条款无具体规定时，其适用电压范围为500V及以下。
1.2 布线及敷设方式应根据建筑的性质、要求、用电设备的分布及环境特征等因素确定。
应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。
并应防止在敷设及使用过程中因受冲击、振动和建筑物伸缩、沉降等各种外界应力作用而带来的损害。
1.3 敷设方式可分为：明敷——导线直接或者在管子、线槽等保护体内，敷设于墙壁、顶棚的表面及桁架、支架等处；暗敷——导线在管子、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔内敷线等。
1.4 金属管、塑料管及金属线槽、塑料线槽等布线，应采用绝缘电线和电缆。
在同一根管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标称电压回路绝缘相同的绝缘等级。
1.5 布线工程中所有外露可导电部分的接地要求，应符合本规范第14章的有关规定。
1.6 布线用塑料管(硬质塑料管、半硬塑料管)、塑料线槽及附件，应采用氧指数为27以上的难燃型制品。
2 瓷(塑料)线夹、鼓形绝缘子、针式绝缘子布线2.1 瓷(塑料)线夹布线一般适用于正常环境的室内场所和挑檐下室外场所。
鼓形绝缘子、针式绝缘子布线一般适用于室内、外场所。
在建筑物顶棚内、严禁采用瓷(塑料)线夹、鼓形绝缘子脑直式绝缘子布线。
2.2 采用瓷(塑料)线夹、鼓形绝缘子、针式绝缘子在室内、外布线时，绝缘电线至地面的距离应不小于表9.2.2所列数值。
2.3 采用瓷(塑料)线夹、鼓形绝缘子在室内沿墙壁、顶棚布线时，绝缘电线固定点的间距不应大于表9.2.3节所列数值；跨越柱子、桁架布线时，应符合本规范第9.4节所规定的机械强度要求。
2.4 采用鼓形绝缘子、针式绝缘子在室内、外布线时，绝缘电线的间距不应小于表2.4所列数值。
2.5 绝缘电线明敷在高温辐射或对绝缘有腐蚀的场所时，电线间及电线至建筑物表面最小净距，不应小于表9.2.5所列数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新房装修水电改造布线规范
新房装修的过程中，水电改造属于隐蔽工程，在做完以后就会埋进墙里，所以，很多人都不太关注美感，但这里乐乐所指的美感更多在于布线的整齐、流畅，横屏竖直是基本要求，要达到这样的要求就要严格遵守水电改造的布线规范，下面就让我们一下了解一下新房装修水电改造的布线规范有哪些。
一、新房装修水电改造布线规范
1.定位：根据设计不好的图纸上对电的用途展开定位;
2.开槽：定位完成后，水电工根据定位和水电路走向来开槽;
3.布线：根据水电路布线原则合理布线。
二、新房装修电路布线原则
1.强弱电的间距必须在750px-1250px；
2.强弱电更不能同穿一根管内；
3.管内导线总横截面面积必须大于维护管横截面面积的40%，比如说20管内最多穿着4根2.5平方的线；
4.长距离的线管尽量用整管；
5.线管如果须要相连接，必须用接点，接点和管及必须用胶粘不好；
6.如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修；
7.当布线长度少于15m或中间存有3个伸展时，在中间必须安装一个接线盒，因为收纳电线时，太长或伸展多了，线从穿线管过不去；
8.一般情况下，电线应与煤气管道相距1000px以上；
9.通常情况下，空调插座加装应离地2m以上；
10.没有特别要求的前提下，插座安装应离地750px高度；
11.控制器、插座面对面板，必须左侧零线右侧火线控制器、插座面对面板，必须左侧零线右侧火线；
12.家庭装修中，电线只能并头连接；
13.接头处使用按住接线法，必须必须结实稳固；
14.接好的线，要立即用绝缘胶布包好；
15.确认了火线、零线、地线的颜色后，以及相同相同功能的用线和线管后，颜色都无法混为一谈；
16.家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用；
17.在略过电路后，领电路布置图，便利以后检修、墙面修整或在墙上踢钉子，避免电线被毁坏。
三、新房装修水管布线原则
1.水管与墙体平行，水管之间的夹角为90度；
2.冷热水管之间的距离一般在10-15cm左右，“左热右冷”是规范的铺设，冷热水管的弯头必须处于同一平面，处于下水口上方；
3.水管与电线管距离不大于55mm,这样的间距就是为了避免各种线管互相阻碍。
以上就是今天乐乐为大家介绍的关于新房装修水电改造的布线规范的知识，希望我们的知识对准备装修的业主能有所帮助。
