家居水电点位这样布置你家水电走对了
水电布局及装修设计具体方案
水电布局及装修设计具体方案一. 卫生间（卫生间做防水）（一）开关插座位置设计：功能设计要求：使用状况：卫生间要安装照明电灯（防水防潮），排气扇，浴霸，电热水器2、安装2个插座：第1个安装在洗脸池旁边墙壁上（要有带防水盖及控制插座的开关），用于插电吹风；第2个安装在墙上，用于插电热水器。
3、安装5个开关：第1个和第2个开关安装在卫生间入门的外墙上，不能装在里面，分别控制卫生间照明电灯和排气扇；第3个、第4个和第5个开关安装在洗脸池旁边墙壁上控制浴霸灯（注：浴霸有几个灯正常就决定几个开关）。
4、卫生间还要安装一个热水器的温控盒。
（二）出水口位置设计：1.冷热出水口要2个：洗脸池淋浴器离地米左右，混水阀冷热水之间:15cm2.坐便器出水口1个；3.除淋浴器外，加一个水龙头。
二．厨房（厨房做防水）（一）开关插座位置设计：1.功能设计要求：（1）使用状况：厨房要使用一个照明灯，抽油烟机,消毒柜，排气扇，电磁炉，电饭堡，微波炉、（冰箱）等。
2.安装6个插座：第1个安装在抽油烟机墙角边（到地面高米左右），用于插抽油烟机；第2、3、4个安装在墙上厨房吊柜下方（到地面高米左右）（要带开关功能，一个要用多用插座，可以并排安装），用于插电磁炉，插电饭堡；第5个安装灶具柜台下方的墙上，用于插消毒柜；第6个安装墙角边，用于插冰箱。
（注意：插座最好买带开关功能的，）。
3.安装1个开关：安装在门入口处控制照明灯；注：装地砖时要先装门，厨房装修时要跟整体厨柜一起装。
（二）出水口位置设计：冷热出水口1个：冷水用于洗菜池及日常用水，热水用于洗碗池。
三．客厅和餐厅开关插座位置设计：1.功能设计要求：（1）使用状况：客厅要安装液晶电视及DVD（电视机位置和大门位置同线，放置在客厅东边，沙发位置与大门成斜对角线，放置在客厅西边）飘窗墙上要安装空调，茶桌旁边要插茶具电器，电话机，电脑网线，（2）客厅中间要安装吊顶集成灯，要安装餐厅灯和过道灯。

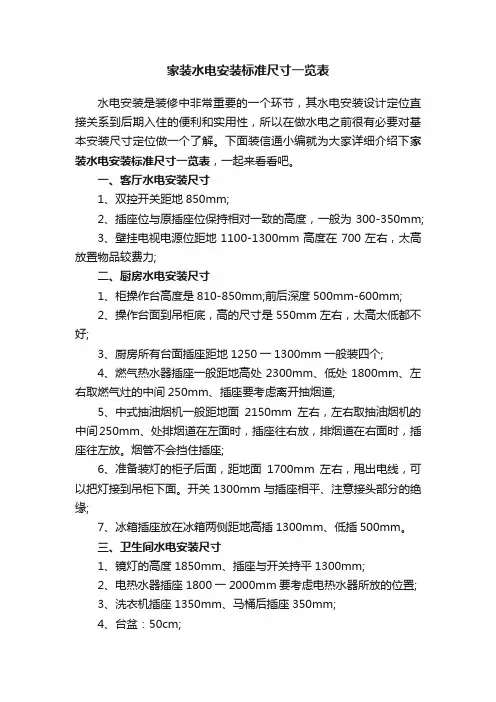

家装水电安装标准尺寸一览表
家装水电安装标准尺寸一览表水电安装是装修中非常重要的一个环节，其水电安装设计定位直接关系到后期入住的便利和实用性，所以在做水电之前很有必要对基本安装尺寸定位做一个了解。
下面装信通小编就为大家详细介绍下家装水电安装标准尺寸一览表，一起来看看吧。
一、客厅水电安装尺寸1、双控开关距地850mm;2、插座位与原插座位保持相对一致的高度，一般为300-350mm;3、壁挂电视电源位距地1100-1300mm高度在700左右，太高放置物品较费力;二、厨房水电安装尺寸1、柜操作台高度是810-850mm;前后深度500mm-600mm;2、操作台面到吊柜底，高的尺寸是550mm左右，太高太低都不好;3、厨房所有台面插座距地1250一1300mm一般装四个;4、燃气热水器插座一般距地高处2300mm、低处1800mm、左右取燃气灶的中间250mm、插座要考虑离开抽烟道;5、中式抽油烟机一般距地面2150mm左右，左右取抽油烟机的中间250mm、处排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。
烟管不会挡住插座;6、准备装灯的柜子后面，距地面1700mm左右，甩出电线，可以把灯接到吊柜下面。
开关1300mm与插座相平、注意接头部分的绝缘;7、冰箱插座放在冰箱两侧距地高插1300mm、低插500mm。
三、卫生间水电安装尺寸1、镜灯的高度1850mm、插座与开关持平1300mm;2、电热水器插座1800一2000mm要考虑电热水器所放的位置;3、洗衣机插座1350mm、马桶后插座350mm;4、台盆：50cm;5、淋浴器：120cm;6、马桶：20cm;7、浴缸：35cm;8、混水阀冷热水之间：15cm。
四、卧室水电安装尺寸1、床头双控、在床头柜上、面离地、与插座持平850mm;2、在电视柜下面插座300mm，挂电视中央的插座1100mm;3、空调挂机插座原建筑设计1800改造后2400mm;4、在电脑和其它桌上面的插座300mm。
家装水管安装规范图解(干货)
家装水管安装规范图解1水电安装规范1)布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。
2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
3) 使用PVC阻燃型电线管，在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。
4) 管道绞牙深度适中，无毛刺。
管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。
5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。
6) 严禁线管直接铺设在复合板下面，（在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理。
）在实木地板下的线管必须有加固措施。
7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。
（在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。
）8) 穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。
9) 导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。
10) 装水管距离墙面应为1.5公分，左热右冷，间距15公分中。
11) 电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。
12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。
13) 水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实（应分两次粉平墙面。
家庭装修水电布置施工规范,以及安装高度尺寸
家庭装修水电布置施工规范，以及安装高度尺寸一、排水工程给排水工程包括管道附件和各类水嘴、角阀、给水配件的安装、室内排水工程等。
基本要求：1、进场必须先测弹水平线,检查原有水管是否畅通；2、原进户电源（电表容量、进线线经大小）、电话线、宽带信息网能是否调整；3、现场核对家用电器、灯具开关及卫生洁具位置与图纸是否相符或遗漏，如不符时应该按实际情况调整；4、除设计注明外，冷热水管均采用钢塑管，主管统一为Ф20mm，分管为Ф16mm；安装前应检查管道是否畅通；5、不得随意改变排水管、地漏及座便器等的废、污排水性质和位置。
（特殊情况除外）排水管必须有有点存水弯,以防臭气上排;6、钢管全部采用螺纹连接，并用麻丝、厚漆或生料带衬口,管道验收应符合加压〉=0。
6Mpa;稳压“20分钟管内压下降7、管道安装应到横平竖直,铺设牢固,PVC下水管必须胶粘严密，坡度符合35/1000要求；8、管道安装不得靠近电源，并在电线管下面，交叉时需用过桥弯过度，水管与燃气管的间距应该不小于50mm；9、通往阳台的水管必须加装阀门，中间尽量避免接头;10、冷热水管外露头子间距必须根据龙头实际尺寸而决定.两只头子（明装头子心必须用镀锌式样管加长30mm套管，确保以后三角阀安装并行）必须在同一水平线上;外露头子凸出抹灰而应不小于10—15mm，并用水泥砂浆固定,热水管理入墙身深度应保证管外有15mm以上的水泥砂浆保护层,以免受热釉而裂开(特殊情况除外）。
长距离热水管须用保温材料处理。
11、外露头子常规高度(均为净尺寸)淋浴1000mm淋浴房1000mm浴缸650mm 洗脸盆(台下式）500mm厨房水池600mm洗脸盆（台下式）600mm 洗衣机机高＋200mm热水器（1200—1600mm)(或现场决定）12、前期工程完工时须安装工地临时用水龙头1—2只（以低龙头为佳期），并提供后期所需材料清单(规格、数量、种类）以便于客户自行安排时间选购。
装修电路布线如何施工开关插座安装方法详解
装修电路布线如何施工开关插座安装方法详解电路改造是紧要的隐匿工程之一，在施工中，电路改造的工序比较多而杂，很简单会显现一些安全隐患，因此电路改造施工过程必需严格按规范进行。
很多伙伴在装修的时候没有考虑到入住后的实际需要，往往对电线插座的安装掉以轻心。
到了入住就懊悔莫及。
因此，装修时考虑清楚，以免让电线插座给入住留下装修缺憾。
电路改造，假如施工不当，就很简单显现漏电、短路等问题，不但处理起来很麻烦，而且一不当心还可能酿成触电、火灾等事故，对人的生命及家庭财产造成极大的威逼。
因此，要重视电路改造施工要求。
越是隐匿小细节的地方，我们越不能掉以轻心，在装修时考虑清楚，以免让电线插座给入住留下装修缺憾。
Part1：电路与开关插座布置规划客厅卧房电线布线及开关插座布置规划客厅电路改造：客厅需要安装的电线线路包括电源线、照明线、空调线、电视线、电话线、电脑线、门铃线等。
电线的位置需要事先考虑好，做好预留工作，一般来说，就在沙发的边沿处预留电话线口，在户门内侧预留门铃线口，饮水机、加湿器等设备预留电源口，一般情况客厅至少应留5个电源线口。
空调，DVD机等不拔插头都处于待机状态的东西最好装有开关的插座面板，这样不用的时候就直接关掉，不会挥霍电。
卧房电路改造：卧房电路改造一般包括电源线、照明线、空调线、电话线和电脑线。
床头柜的上方预留电源线口，并采纳5孔插线板带开关为宜，可以削减床头灯没开关的麻烦。
梳妆台上方应预留电源接线口（吹风机）；另外考虑梳妆镜上方应有反射灯，在电线盒旁另加装一个开关；卧房灯具最好采纳双控开关，一个安装在卧房门外侧，另一个开关安装在床头柜上侧或床边较易操作部位，这样晚上睡觉时就不用起身去卧房门旁边关。
客厅与卧房是人员集中的重要活动场所，家用电器点多，设计应依据建筑装修布置图布置插座，并应保证每个重要墙面都有电源插座。
1、插座数量预估在考虑客厅与卧房等空间的插座时，应保证每个重要墙面均有一个5孔插座，以充足日常生活所需。
水电定位攻略：照这11张装修尺寸图，搞定全屋开关插座出水口！
水电定位攻略：照这11张装修尺寸图，搞定全屋开关插座出水口！装修水电时，需最先完成水电定位，即确定全屋开关插座+出水口的位置！这对水电改造的开槽+布线有极大帮助和影响！但问题是，你真清楚这些定位该在哪？对此，我家当初装修时，就是靠下面11张高度尺寸图搞定的！一、电路定位-玄关注意1、插座至少要高出地面30cm。
2、门口要有双控开关，同时控制玄关灯+客厅或过道灯等。
且其必须高达130cm并距门不超15cm，才便于触及、使用。
3、强弱电箱间要有145cm左右的间距来避免互相干扰。
二、客厅靠沙发一侧注意1、沙发侧边必须有备用电源给手机充电，或者打扫的吸尘器用。
2、客厅可留地200cm的16A电源给悬挂式空调。
三、客厅靠电视墙一侧注意1、电视柜附近该有40cm的高的4个插座，分别是：备用+电视机+路由器或投影仪或功放、音响的。
2、客厅可留50cm高的16A插座电源给立式空调。
四、餐厅注意1、冰箱的电位可在餐厅，并需离地50cm左右。
2、餐桌下可以有地插，其能便于连接电磁炉，便于在家吃火锅。
3、餐厅或需要留吊扇的开关电位，毕竟吊扇可在夏季降温，这也要高130cm。
五、厨房1、橱柜内部要留50cm高的点位，给垃圾处理器、厨宝、净水器、洗碗机等的插座。
2、厨房的小家电插座都需有开关控制，这样频繁使用时无需再拔插头断电，降低万一触电的风险。
3、油烟机的插座电位要高达220cm左右。
4、为烤箱可设置烤箱柜，在柜子里也安排130cm高的插座电位。
六、卫生间1、马桶、面盆边要有电位给插座，且必须都带盒防水，以免万一出现电源受潮起火的悲剧。
2、卫生间一般是装电热水器，它的点位要高200cm。
3、洗衣机的电位插座或要高出其自身，得离地130cm左右。
七、卧室靠床头一侧注意1、床头该有电位给手机充电插座+主灯的双控开关。
2、床头的插座开关电位需离地70cm，因为这必须高于床头柜，来避免遭家具挡住。
八、卧室靠床尾一侧注意1、同客厅，电视柜附近要有4个插座电位。
水电安装尺寸明细表,水电安装尺寸大全
水电安装尺寸明细表，水电安装尺寸大全水电安装是家装中的紧要隐匿工程，对家居生活的影响很大，假如装修不好的话，不仅使用起来不便利，还可能造成生命安全不安全，所以装修水电每一步都必需慎重。
今日我就为大家带来水电安装尺寸明细表，希望为即将装修的你供给一些帮忙。
水电安装尺寸明细表一、水路安装尺寸1、热水器①燃气热水器的进出水口高150厘米左右。
左热右冷，不要颠倒。
中心间距一般在15厘米，实在还要依据品牌。
②电热水器的进出水口要高度在160厘米左右，中心间距要依据品牌而定。
半包热水器，就是把热水器一半放在吊顶里，一半露在外边，水口依据房高整体往上延长即可。
2、淋浴花洒①淋浴花洒的位置也是很紧要的，这个要依据家中人的身高来定。
②一般家庭的淋浴花洒的高度是距离地面80—120厘米左右，间距15厘米。
③花洒距离墙面不能超过45厘米，不然家里要是有个肉球那就很简单撞到啦。
④距离地面35—55厘米的高度记得预留一个冷水口，那样会便利以后接水盆。
3、洗衣机①全自动洗衣机的高度一般是120厘米左右。
②滚筒洗衣机水口距离地面70—80厘米左右，反正不超过洗衣机，这样会比较美观。
③洗衣机的进水口放在面盆下面。
高度和卫生间的一样就好啦。
4、马桶①马桶的进水孔一般都是在马桶的右边距离地面差不多20—30厘米左右，千万不能放在马桶的左边或者马桶的后面这样会影响三角阀的安装。
②马桶的中心的坑口要距离进水口的的距离在20厘米。
5、洗手盆①洗手盆是家家户户都要装的，这个高度却很少有人会去注意。
②洗手盆常见的高度是距离地面45厘米左右，这样子的高度不会太高顶着盆也不会太低压着柜子。
水口处记得肯定要安好角阀，这样维护和修理起来会比较便利。
6、水槽的进水口厨房水槽的进水口点位同面盆相像，高度离地45厘米左右。
二、电路安装尺寸1、客厅①电视墙插座的高度应在50厘米左右；②挂式液晶电视信号接口和电源插座高度在120厘米左右；③沙发的旁边预留多功能插座，选用一些带有USB接口的插座，移动电话充电什么的也很便利，高度在40厘米左右。
住宅楼内给排水点位定位详解
1.3.3低区主管点位，距N轴轴线450mm，距10轴轴线250mm，中区主干点位，距N轴轴线250mm，距10轴轴线250mm。
1.3.4乙单元的布置同甲单元的布置完全对称布置。
1.1011号楼，以乙单元管井给水支管的布置为标准。
1.10.1低区一层E户型的支管安装标高为H+0.650米，F户型的支管安装标高为H+0.400米，二到六层E户型的支管安装标高为H+0.450米，F户型的支管安装标高为H+0.200米。
1.10.2中区七到十一层主管总分ห้องสมุดไป่ตู้管安装减压阀后再接分支管道，安装标高同低区二到六层标高。中区十二到十八层支管的安装标高及安装方式同低区二到六层一样。
1.89号楼，以甲单元C、D户型的布置为标准。
1.8.1低区一层C户型的支管安装标高为H+0.650米，D户型的支管安装标高为H+0.400米，二到六层C户型的支管安装标高为H+0.450米，D户型的支管安装标高为H+0.200米。
1.8.2中区七到十一层C户型的支管安装标高为H+0.450米，D户型的支管安装标高为H+0.200米。
1.1.2中区七到十二层主管总分支管安装减压阀后再接分支管，安装标高同低区二到六层标高，中区十三到十八层户型及支管的安装标高及方式同低区二到六层一样。
1.1.3高区十九到二十三层主管总分支管安装减压阀后再接分支管道，安装标高同低区二到六层标高。二十四、二十五层户型的支管安装标高及方式同低区二到六层一样。
1.10.3低区主管点位，距N轴轴线450mm，距10轴轴线250mm。中区主管点位，距N轴轴线250mm，距10轴轴线250mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家居水电点位这样布置你家水电走对了
水电点位，顾名思义就是各进出水点的位置，和开关、插座的位置。
这个位置如何确定，重要依靠业主的生活习惯，本身要留心，特别
的地方要和装修公司沟通好，以免装修公司做的不符合你的使用习惯。
一、水电点位的布置方法
1、客餐厅及过道
大多数的房屋户型进门就是客餐厅，所以在进门处必需有一个开
关可以把客厅的主照明灯点亮。
对于客厅做了吊顶，在吊顶中安装了装
饰射灯或者筒灯的家庭，可以考虑将射灯或者筒灯进行分组，不用一个
开关点亮全部的装饰射灯，比如电视墙上的射灯一组开关，沙发墙上的
射灯一组开关。
另外需要注意的是：客厅的大吊灯在排线的时候圈姐建
议电工排两组线，这样可以实现吊灯组合分组，不至于一个开关点亮整
个吊灯组合。
餐厅的开关定位依据餐厅的面积大小来定位，圈姐建议排在餐桌
边的墙上或者客厅进门处，不要排在餐厅的死角，以免每次开关餐厅灯
都要挪动餐椅对于进卧房的过道，圈姐建议将过道的灯设置成双控开关，即在客厅可以开关过道灯，在过道的尽头也可以开关过道灯，这样晚上
在客厅看完电视后就可以走到卧房进门处再关灯。
2、厨房
圈姐建议将厨房灯的开关设置在进厨房的门口，而不是厨房里面，这样晚上进厨房可以先把厨房灯点亮再进去，而不用摸黑进去找开关。
3、生活阳台
生活阳台假如跟厨房是相互独立的，建议把开关排在生活阳台的
门口某一面墙上，要进生活阳台之前可以把灯打开；假如生活阳台跟厨
房打通连为一体了，已经变成一个大厨房了，那么圈姐建议厨房灯的开
关可以同时掌控厨房和生活阳台的灯，并为一组线，让整个“大厨房”
更加光亮通透。
4、卫生间
卫生间是一个比较特别的空间，依据设备的不同开关排列也有所
不同。
有的家庭卫生间里面安装了暖气片，那么建议在卫生间进门后的
内墙（洗面盆边上这面墙）上排两组开关，一组用于掌控卫生间顶上的
照明灯，一组用于掌控卫生间顶上的换气设备；假如卫生间没有暖气片
而是安装的传统浴霸，那么圈姐建议在同样的位置排56组线，为了充
足集成浴霸具有照明、分组取暖以及排气的功能。
至于卫生间的镜前灯，建议排在卫生间进门处，道理跟厨房灯开关一样，先开灯后进入，而不
是进去后摸黑找开关。
5、卧房
卧房一般都建议装修业主们将照明灯排布成双控开关，即在进门
处可以开，躺床上可以关，卧房的双控开关对于晚上有起夜习惯和冬天
屋子没暖气的伙伴尤为紧要。
二、水电点位布置注意事项
1、洗衣机、智能马桶的插座放在进水口上方或上方稍偏，比进水
口高至少15公分。
2、热水器电源依据现场情况设置，一般要比进出水口高15公分
左右，并向一侧偏出30公分左右。
3、厨房水槽下假如要净水器插座，高度50公分左右。
注意与进
水口保持至少20公分的距离。
4、橱柜内的消毒柜插座高度50公分左右。
5、油烟机的插座在油烟机正上方，高度230公分（厨房吊顶一般
高240公分）。
6、假如要留燃气报警器插座，高度230公分左右，由于天然气密
度小，会往顶上飘。
不要离偏离用气设施太远。
7、卫生间开关旁留一个插座，与开关同高，但左右保持至少5公
分的距离，以免防水盒无法装。
8、沙发两侧假如有小边几，可以在上方设插座备用，高度80公
分左右。
假如沙发两侧要放落地灯，也要设插座，高度30公分左右。
左右的距离要依据沙发的尺寸来定——要不米公子怎么说先定家具再装
修呢。
9、床头柜要留至少一个插座，并排放在双控开关外侧。
假如要放
床头柜灯，这一个插座就长期占用了，移动电话充电都没法充，是否要
再多留一个插座？是的。
但也可以考虑只留一个，后期安装四孔或七孔
插座，节省本身和国家的资源。
开关和插座定位是否合理直接关系到我们生活上是否便利，由于
开关插座都是预先在墙体内开槽埋管，装修完以后是不大可能再做定位
调整的，所以开关插座定位的紧要性不容小觑。
这样改造下来，差不多
70个点位左右，依照行业平均价格，大约5000左右就能充足家居的各
种功能需要。
客厅背景墙：
电视插座、机顶盒插座、DVD插座、音响插座、电视信号线孔、网线孔、三个备用电源插座、一个电视电源的掌控开关。
沙发位置：
两个空调插座、五个备用插座（落地台灯、饮水机、烧水壶、榨
汁机、跑步机）。
餐厅：
冰箱插座、地插（吃火锅必备）、两个备用插座（可以用来烧水、接笔记本电脑）。
开放式书房：
网线孔、台灯插座、电脑插座。
卧房：网线孔、空调插座、电脑插座、台灯插座、移动电话充电插座、两个备用插座。
主卧：
网线孔、电视信号线位、空调插座、移动电话充电插座两个、电脑插座、两个台灯插座、几个备用。
共用卫生间：
吹风机插座、刮胡刀插座、备用一个。
主卧卫生间：
吹风机插座、刮胡刀插座、备用一个。
衣帽间：一个插座。
