锻压工艺流程
《锻压成形工艺》课件
模具与工具
锻造模具
用于使金属在模具内塑性 变形，形成所需的形状和 尺寸。
切削工具
用于对金属进行切削加工 ，使其达到所需的精度和 表面粗糙度。
量具和夹具
用于测量和固定金属，保 证加工精度和稳定性。
06
锻压成形工艺实例分析
自由锻造实例
总结词
自由锻造是一种不受模具限制的锻造方法，主要依靠锻锤的冲击力使 金属变形。
模锻实例
总结词
详细描述
模锻是一种在模具中进行的锻造方法，通 过模具的限制使金属变形，以获得所需的 形状和尺寸。
模锻实例包括汽车曲轴、连杆、齿轮等， 这些零件在生产过程中需要经过模锻，以 获得精确的形状和尺寸。
总结词
详细描述
模锻的优点在于生产效率高，精度高，适 用于大批量生产，但模具成本较高。
模锻的实例包括汽车曲轴、连杆、齿轮等 ，这些零件在生产过程中需要经过模锻， 以获得精确的形状和尺寸。
详细描述
自由锻造实例包括大型锻件、轴类锻件、饼类锻件等，这些锻件在生 产过程中需要经过多次自由锻造，以获得所需的形状和性能。
总结词
自由锻造的优点在于灵活性高，适用于单件和小批量生产，但生产效 率较低，劳动强度较大。
详细描述
自由锻造的实例包括大型锻件、轴类锻件、饼类锻件等，这些锻件在 生产过程中需要经过多次自由锻造，以获得所需的形状和性能。
应力状态与温度场
总结词
影响材料流动和成形过程稳定性
详细描述
应力状态与温度场是影响锻压成形工艺的重要因素。在 锻压过程中，应力状态与温度场的变化相互影响，共同 决定了材料的流动和成形过程的稳定性。合理的应力状 态可以促进材料的塑性变形和流动，提高成形质量；而 稳定的温度场则可以保证材料在变形过程中保持稳定的 物理性能，防止因温度波动引起的缺陷。因此，合理控 制应力状态与温度场是实现高质量锻压成形的重要手段 。
锻造工艺及产品介绍
锻造成形的优势
1、 金属锻压件可以完成普通冲压件做不到的壁厚不一致产品，它可 以避免激光焊接、冲压铆合螺柱等工序的发生
锻造成形的优势
2、相对于金属压铸产品的锻造件表面质量好，且我们通常会选择塑性比较好的 铝合金材料来做锻压产品, 它可以进行表面的抛光、喷砂、拉丝、阳极等表面处 理工艺
锻造成形的优势
连续式超声波清洗机
单体式超声波清洗机
锻造件结构设计原则
锻造件形状设计主要考虑的因素:
1.工艺性：重点要考虑金属流动性，特征直角处采用圆角过渡，减少成型 工序和中间的退火次数，将锻造压力减到最小为标准； 2.材料利用率及减少切削成本：减少切削加工部位及余量，降低原料损耗； 3.品质：品质和精度容易控制和保证； 4.模具结构：模具结构根据产品特征排列成平衡方式，避免金属流动性造 成模具损坏和特征偏心。
3、增加产品的金属质感，还可以对电子辐射起到屏蔽作用,这些都是 塑料件无法具有的特点。
目前新开发的手机外壳的趋势就是往金属方向发展
锻造工艺介绍
下料
清洗
退火
沾油
成型
切边/ 冲孔
检验
包装
锻造工
成型一（热锻）
冲孔
清洗
分切
成型二
退火
锻造工艺介绍
下料：
C2680 -H铜棒 下料后
清洗后
锻造工艺介绍
退火：
退火产品
锻造工艺介绍
成形二：
500T-油压机
成型模
锻造工艺介绍
分切：
冲床
冲孔模
分切前
分切后
锻造工艺介绍
结论：
热压锻造工艺之所以能够在锻件精化上发挥作用，主要原因有： (1)锻造过程接近材料的真实塑性变形，锻造过程不考虑温降影响，将复杂问题简单化， 即将材料变形本构模型简单化，有利于锻件变形过程流动规律和组织性能演变的控制； (2)热压锻造可以减少变形死区的产生，从而减少机械加工余量，起到精化锻件的作用； (如图1） (3)热压锻造大幅度减小了机床吨位，提高模具寿命以较少的变形工步成形具有复杂形状 的锻件（如图2）
五金加工主要的技术工艺流程及工艺介绍
五金加工主要的技术工艺流程及工艺介绍1. 设计与规划五金加工的第一步是进行设计与规划，包括产品设计、材料选择、工艺路线确定等。
这个阶段需要与客户进行沟通，了解其需求，并根据需求进行产品设计。
同时，还需要考虑到材料的物理特性、成本以及生产效率等因素，制定合理的工艺路线。
2. 材料准备在开始加工之前，需要对所使用的材料进行准备。
首先是选择合适的原材料，根据产品要求选择不同种类和规格的金属材料。
然后对选定的材料进行切割和整理，以便后续加工使用。
3. 加工方式选择根据产品的形状和要求，选择合适的加工方式。
常见的五金加工方式包括冲压、铸造、锻造、焊接、机械加工等。
不同的加工方式适用于不同类型和形状的产品。
3.1 冲压冲压是通过模具将金属板材或带状材料在冲床上进行一系列冲击、拉伸和弯曲等变形操作来实现加工的一种方式。
冲压加工可以高效地生产大批量、高精度的零部件，广泛应用于汽车、电子、家电等行业。
冲压工艺流程包括以下几个步骤：•材料切割：将金属板材按照尺寸要求进行切割，通常使用剪板机进行操作。
•模具设计与制造：根据产品的形状和尺寸要求，设计制造合适的冲压模具。
•冲压操作：将切割好的金属板材放置在冲床上，通过模具进行冲击、拉伸和弯曲等操作，使其变形成所需形状。
•去毛刺与清洗：对冲压后的零部件进行去毛刺处理，并进行清洗以去除表面的污垢。
•表面处理：根据产品要求，对零部件进行表面处理，如喷涂、镀铬等。
3.2 铸造铸造是将熔化的金属或合金倒入模具中，并在其凝固后获得所需形状和尺寸的工艺。
铸造加工适用于制作复杂形状或大型零件。
铸造工艺流程包括以下几个步骤：•模具设计与制造：根据产品的形状和尺寸要求，设计制造合适的铸造模具。
•材料熔化：将所选材料加热到其熔点以上，使其完全熔化为液态。
•浇注：将熔化的金属或合金倒入模具中，在其凝固后获得所需形状和尺寸的零件。
•清理与整理：对铸造后的零件进行去毛刺和修整，以获得平整的表面和精确的尺寸。
锻压车间锻造的工艺流程
锻压车间锻造的工艺流程1. 原料准备最开始的工艺流程是原料准备。
通常情况下，原料是金属坯料，通常是钢、铝、铜等金属材料。
在进行锻造前，需要对原料进行加热处理，以提高其塑性和可锻性。
2. 模具准备锻造模具是进行锻造加工的关键工具。
在锻压车间，通常会有专门的模具工艺师负责设计和制造锻造模具。
在工艺流程中，模具准备是非常重要的一环，模具的设计和制造质量直接影响到产品的成形质量和生产效率。
3. 加热在原料和模具准备好后，原料会被放入加热炉中进行加热处理。
加热的目的是使得原料金属材料达到适合锻造的温度，提高其塑性和可锻性。
4. 锻造加热后的金属材料被送入压力机中进行锻造加工。
在锻造加工中，原料会受到模具的变形力，根据模具的设计进行成形。
锻造是一个物理变形的过程，通过模具的变形力，原料金属会产生塑性变形，从而获得所需的形状和尺寸。
5. 冷却在锻造加工完成后，成形的产品会被送入冷却设备中进行冷却处理。
冷却的目的是使得产品温度降低至适合的温度，以便后续的加工处理。
6. 表面处理在冷却处理完成后，产品通常会进行表面处理。
表面处理的目的是使得产品的表面光洁度和粗糙度达到要求，以便后续的使用和加工。
7. 检验在产品表面处理完成后，需要进行产品的检验。
检验包括产品的尺寸和形状的检查，以确保产品符合要求的尺寸和形状。
8. 包装最后，经过检验合格的产品会被送入包装环节。
包装的目的是保护产品，在储存和运输过程中不受损坏或污染。
在锻压车间，锻造工艺流程是一个繁琐的过程，需要各个环节的高度配合和严格控制。
通过上述工艺流程，可以将金属材料进行成形加工，获得所需的形状和尺寸的产品。
在实际生产过程中，锻压车间的工艺流程可能会根据不同的产品和要求进行一定的调整和变化，但总的来说，上述工艺流程是锻压车间的基本工艺流程。
锻造冲压工艺学
4.1 锻锤 利用冲击能量，结构简单，工艺适应 性好，用于锻造。
• 缺点：振动/噪音大，因此大吨位锤受到限 制。
• 中国：蒸汽-空气锤在16T以下。对大吨位 的对击锤（国内1000KJ，国外1400KJ）， 因其不利因素（噪音/振动）被抑制 。
例如上海交通大学和华中科技大学的模具中心；哈尔滨工 业大学精密热加工中心。
F 锻造新工艺：精锻、等温成形、精密碾压、电墩、旋锻、 辊锻、摆动碾压、超塑性成形等。
冲压新工艺：软模成形、差温拉深法、爆炸成形、电水成 形、电磁成形、旋压
4、锻压设备
• 锻压设备是制造产品的工具。 • 原机械部把锻压设备分为八大类，但是从
例如铸锻厂、汽车 锻件厂、机床铸造厂。 • 以加工和装配车间为主的机制厂。
例如冲压件厂、拖拉机配件厂、电机厂等。
6.2 锻压车间及其生产特点
根据生产特点，将锻压车间分为大锻件自由锻车间、中小 锻件自由锻车间、热模锻车间、冷锻和冲压车间。 • I 大锻件自由锻车间
产品：几吨到几百吨的大型自由锻件。目前自由锻 的锻件重达260吨。 原材料：钢锭 生产方式：单件/小批量 设备：水压机（30-120MN） • II中小锻件自由锻车间 产品：小于1.5吨的自由锻件。 原材料：棒材或小钢锭 生产方式：小批量 设备：1-5T蒸汽-空气锤、65-750kg空气锤
的锻造开坯，之后才进行轧或挤成板棒材。 • 锻造在机械厂应用：主要为重要零件准备毛
坯。例如圆饼→锻造成齿轮毛坯→……。 • 冲压应用：制备各工业领域的零件。
5.2 工艺流程
• 视具体零件加工/毛坯加工而定。但可以提炼 出模锻一般的工艺：下料→加热→模锻→ （切边、冲孔）→酸洗与清理→热处理→去 氧化皮（打磨或刮削）→涂漆→检验等。

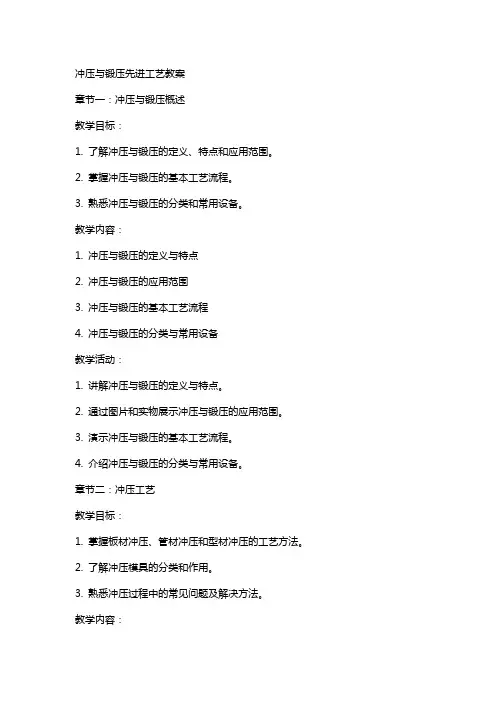

冲压与锻压先进工艺教案
冲压与锻压先进工艺教案章节一：冲压与锻压概述教学目标：1. 了解冲压与锻压的定义、特点和应用范围。
2. 掌握冲压与锻压的基本工艺流程。
3. 熟悉冲压与锻压的分类和常用设备。
教学内容：1. 冲压与锻压的定义与特点2. 冲压与锻压的应用范围3. 冲压与锻压的基本工艺流程4. 冲压与锻压的分类与常用设备教学活动：1. 讲解冲压与锻压的定义与特点。
2. 通过图片和实物展示冲压与锻压的应用范围。
3. 演示冲压与锻压的基本工艺流程。
4. 介绍冲压与锻压的分类与常用设备。
章节二：冲压工艺教学目标：1. 掌握板材冲压、管材冲压和型材冲压的工艺方法。
2. 了解冲压模具的分类和作用。
3. 熟悉冲压过程中的常见问题及解决方法。
教学内容：1. 板材冲压、管材冲压和型材冲压的工艺方法2. 冲压模具的分类和作用3. 冲压过程中的常见问题及解决方法教学活动：1. 讲解板材冲压、管材冲压和型材冲压的工艺方法。
2. 展示冲压模具的分类和作用。
3. 分析冲压过程中的常见问题及解决方法。
章节三：锻压工艺教学目标：1. 掌握自由锻压、模锻和精密模锻的工艺方法。
2. 了解锻压模具的分类和作用。
3. 熟悉锻压过程中的常见问题及解决方法。
教学内容：1. 自由锻压、模锻和精密模锻的工艺方法2. 锻压模具的分类和作用3. 锻压过程中的常见问题及解决方法教学活动：1. 讲解自由锻压、模锻和精密模锻的工艺方法。
2. 展示锻压模具的分类和作用。
3. 分析锻压过程中的常见问题及解决方法。
章节四：冲压与锻压先进工艺教学目标：1. 了解高速冲压、精密冲压和热冲压的先进工艺。
2. 掌握先进冲压与锻压技术的应用和发展趋势。
3. 熟悉冲压与锻压先进工艺在实际生产中的应用案例。
教学内容：1. 高速冲压、精密冲压和热冲压的先进工艺2. 先进冲压与锻压技术的应用和发展趋势3. 冲压与锻压先进工艺在实际生产中的应用案例教学活动：1. 讲解高速冲压、精密冲压和热冲压的先进工艺。
锻造工艺概述
锻造工艺概述锻造是利用锻压机械对金属坯料施加压力，使其产生塑性变形，以获得具有一定机械性能、一定形状和尺寸的锻件的加工方法。
锻造和冲压同属塑性加工性质，统称锻压。
锻造是机械制造中常用的成形方法。
通过锻造能消除金属的铸态疏松、焊合孔洞，锻件的机械性能一般优于同样材料的铸件。
机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。
锻造按坯料在加工时的温度可分为冷锻和热锻。
冷锻一般是在室温下加工，热锻是在高于坯料金属的再结晶温度上加工。
有时还将处于加热状态，但温度不超过再结晶温度时进行的锻造称为温锻。
不过这种划分在生产中并不完全统一。
钢的再结晶温度约为460℃，但普遍采用800℃作为划分线，高于800℃的是热锻；在300～800℃之间称为温锻或半热锻。
锻造按成形方法则可分为自由锻、模锻、冷镦、径向锻造、挤压、成形轧制、辊锻、辗扩等。
坯料在压力下产生的变形基本不受外部限制的称自由锻，也称开式锻造；其他锻造方法的坯料变形都受到模具的限制，称为闭模式锻造。
成形轧制、辊锻、辗扩等的成形工具与坯料之间有相对的旋转运动，对坯料进行逐点、渐近的加压和成形，故又称为旋转锻造。
锻造用料主要是各种成分的碳素钢和合金钢，其次是铝、镁、铜、钛等及其合金。
材料的原始状态有棒料、铸锭、金属粉末和液态金属。
一般的中小型锻件都用圆形或方形棒料作为坯料。
棒料的晶粒组织和机械性能均匀、良好，形状和尺寸准确，表面质量好，便于组织批量生产。
只要合理控制加热温度和变形条件，不需要大的锻造变形就能锻出性能优良的锻件。
铸锭仅用于大型锻件。
铸锭是铸态组织，有较大的柱状晶和疏松的中心。
因此必须通过大的塑性变形，将柱状晶破碎为细晶粒，将疏松压实，才能获得优良的金属组织和机械性能。
经压制和烧结成的粉末冶金预制坯，在热态下经无飞边模锻可制成粉末锻件。
锻件粉末接近于一般模锻件的密度，具有良好的机械性能，并且精度高，可减少后续的切削加工。
锻压工艺介绍
锻压工艺介绍
锻压工艺是金属材料成型的主要方法之一，它通过在恰当的温度和压力下将金属材料塑性变形，来获得所需的形状和尺寸。
下面是锻压工艺的简单介绍。
一、锻压的定义
锻压是指将金属材料置于模具之间，施加压力，使其在塑性变形时，逐渐排出空气，并根据模具的形状获得所需的工件形状和尺寸的金属加工工艺。
二、锻压的分类
1. 按照运动方式分：冲击式锻压和连续式锻压。
2. 按照材料温度分：冷锻和热锻。
3. 按照压力分：锤击式锻压和压力式锻压（如液压锻压、机械压力锻压等）。
三、锻压的工艺流程
1. 原材料切割或预成型
2. 加热，使材料温度达到锻造要求
3. 送入锻压机中进行锻造
4. 锻压完成后，对工件进行进一步加工（如裁剪、加工等）
四、锻压的优点
1. 提高金属材料的塑性，能制造出形状复杂、尺寸精确的零部件。
2. 增强金属材料的韧性和抗拉强度，并改善其加工硬度和机械性能。
3. 可以提高金属材料的利用率，减少废料和能源的消耗。
4. 锻造过程中一般无需使用润滑剂，不会污染环境。
五、锻压过程中需要注意的问题
1. 锻造温度需要控制好，过高会使金属材料软化而无法保持所需形状；过低则容易导致不良的流变工艺。
2. 模具的设计和制造需要精确，以确保获得所需的工件形状和尺寸。
3. 锻压时需要注意安全，必须保证锻压机的运转稳定、操作规范，避免事故的发生。
以上是对锻压工艺的简单介绍，希望能对您有所帮助。
