成像光谱仪特点
实验室常用光谱仪及其它们各自的原理
实验室常用光谱仪及其它们各自的原理光谱仪，又称分光仪。
以光电倍增管等光探测器在不同波长位置，测量谱线强度的装置。
其构造由一个入射狭缝，一个色散系统，一个成像系统和一个或多个出射狭缝组成。
以色散元件将辐射源的电磁辐射分离出所需要的波长或波长区域，并在选定的波长上(或扫描某一波段)进行强度测定。
分为单色仪和多色仪两种。
下面就介绍几种实验室常用的光谱仪的工作原理，它们分别是：荧光直读光谱仪、红外光谱仪、直读光谱仪、成像光谱仪。
荧光直读光谱仪的原理：当能量高于原子内层电子结合能的高能X射线与原子发生碰撞时,驱逐一个内层电子而出现一个空穴,使整个原子体系处于不稳定的激发态,激发态原子寿命约为(10)-12-(10)-14s,然后自发地由能量高的状态跃迁到能量低的状态.这个过程称为发射过程.发射过程既可以是非辐射跃迁,也可以是辐射跃迁.当较外层的电子跃迁到空穴时,所释放的能量随即在原子内部被吸收而逐出较外层的另一个次级光电子,此称为俄歇效应,亦称次级光电效应或无辐射效应,所逐出的次级光电子称为俄歇电子.它的能量是特征的,与入射辐射的能量无关.当较外层的电子跃入内层空穴所释放的能量不在原子内被吸收,而是以辐射形式放出,便产生X 射线荧光,其能量等于两能级之间的能量差.因此,X射线荧光的能量或波长是特征性的,与元素有一一对应的关系.K层电子被逐出后,其空穴可以被外层中任一电子所填充,ad4yjmk从而可产生一系列的谱线,称为K系谱线:由L层跃迁到K层辐射的X射线叫Kα射线,由M层跃迁到K层辐射的X射线叫Kβ射线同样,L层电子被逐出可以产生L系辐射.如果入射的X 射线使某元素的K层电子激发成光电子后L层电子跃迁到K层,此时就有能量ΔE释放出来,且ΔE=EK-EL,这个能量是以X射线形式释放,产生的就是Kα 射线,同样还可以产生Kβ射线,L系射线等.莫斯莱(H.G.Moseley) 发现,荧光X射线的波长λ与元素的原子序数Z有关,其数学关系如下:λ=K(Z-s)-2 这就是莫斯莱定律,式中K和S是常数,因此,只要测出荧光X射线的波长,就可以知道元素的种类,这就是荧光X射线定性分析的基础.此外,荧光X射线的强度与相应元素的含量有一定的关系,据此,可以进行元素定量分析.红外光谱仪的原理：红外光谱与分子的结构密切相关，是研究表征分子结构的一种有效手段，与其它方法相比较，红外光谱由于对样品没有任何限制，它是公认的一种重要分析工具。
成像光谱仪及其应用概述
成像光谱仪简介及其应用概述成像光谱仪：将成像技术和光谱技术结合在一起，在探测物体空间特征的同时并对每个空间像元色散形成几十个到上百个波段带宽为10nm左右的连续光谱覆盖。
它以高光谱分辨率获取景物或目标的高光谱图像。
在陆地、大气、海洋等领域的研究观测中有广泛的应用。
成像光谱仪–概述成像光谱仪是20世纪80年代开始在多光谱遥感成像技术的基础上发展起来的，它以高光谱分辨率获取景物或目标的高光谱图像，在航空、航天器上进行陆地、大气、海洋等观测中有广泛的应用，高成像光谱仪可以应用在地物精确分类、地物识别、地物特征信息的提取。
建立目标的高光谱遥感信息处理和定量化分析模型后，可提高高光谱数据处理的自动化和智能化水平.。
由于成像光谱仪高光谱分辨率的巨大优势，在空间对地观测的同时获取众多连续波段的地物光谱图像，达到从空间直接识别地球表面物质的目的，成为遥感领域的一大热点，正在成为当代空间对地观测的主要技术手段。
地面上采用成像光谱仪也取得了很大的成果，如科学研究、工农林业环境保护等方面。
成像光谱仪主要性能参数是：（1）噪声等效反射率差（NE∆p），体现为信噪比（SNR）；（2）瞬时视场角（IFOV），体现为地面分辨率；（3）光谱分辨率，直观地表现为波段多少和波段谱宽。
高光谱分辨率遥感信息分析处理，集中于光谱维上进行图象信息的展开和定量分析，其图象处理模式的关键技术有：⑴超多维光谱图象信息的显示，如图像立方体（见图一）的生成；⑵光谱重建，即成像光谱数据的定标、定量化和大气纠正模型与算法，依此实现成像光谱信息的图象-光谱转换；⑶光谱编码，尤其指光谱吸收位置、深度、对称性等光谱特征参数的算法；⑷基于光谱数据库的地物光谱匹配识别算法；⑸混合光谱分解模型；⑹基于光谱模型的地表生物物理化学过程与参数的识别和反演算法。
高光谱分辨率成像光谱遥感起源于地质矿物识别填图研究，逐渐扩展为植被生态、海洋海岸水色、冰雪、土壤以及大气的研究中。
成像光谱仪光谱与辐射定标
成像光谱仪光谱与辐射定标成像光谱仪是一种光学仪器，可以同时获取被观测物体在不同波长范围内的光谱信息，并通过对光谱进行处理和分析来获取被观测物体的信息。
光谱是根据不同波长的光分量组成的，通过光谱分析，可以得到被观测物体的化学成分、温度、密度等信息。
成像光谱仪的光谱定标是指对光谱仪进行标定，建立光谱与辐射之间的关系。
光谱与辐射的关系可以描述为辐射强度随波长的变化。
通常，光谱定标需要先收集一系列已知辐射强度的光源，然后通过测量这些光源的光谱，建立光谱与辐射强度之间的定标曲线或关系模型。
光谱定标的目的之一是确保成像光谱仪的测量结果准确可靠。
光谱仪的测量结果会受到仪器本身的光学性能、检测器的响应特性等因素的影响。
通过光谱定标，可以排除这些因素的影响，使测量结果更加准确。
光谱定标还可以提供光谱校准的功能。
光谱仪的光谱范围通常是通过光栅或棱镜进行波长分离的，而光栅或棱镜的波长划分是有限的，存在一定的误差。
通过光谱定标，可以准确地知道每个波长点的对应辐射强度，从而校准光谱仪的波长分辨率。
光谱定标的方法有多种，常见的方法包括使用标准光源、黑体辐射源、大气窗口等。
标准光源是一种已知辐射强度和波长的光源，通过测量标准光源的光谱，可以建立光谱与辐射强度之间的定标关系。
黑体辐射源是一种热辐射源，通过测量黑体辐射源的辐射光谱，可以建立光谱与辐射强度之间的关系。
大气窗口是指大气层中透过的波长范围，通过测量大气窗口内的光谱，可以进行大气校正，提高光谱测量的准确性。
光谱定标的过程中还需要考虑一些因素。
例如，光谱仪的响应特性和漂移情况。
光谱仪的响应特性是指光谱仪对不同波长光的检测效率，测量时需要对不同波长的光谱进行响应修正。
漂移是指光谱仪在使用过程中可能出现的性能变化，需要定期进行校正和维护。
光谱与辐射定标是成像光谱仪中非常重要的一环。
准确的光谱定标可以提高光谱测量的准确性和可靠性，进而对被观测物体进行准确的分析和识别。
在实际应用中，不同的光谱定标方法和策略可以根据具体的测量需求进行选择和优化，以得到最佳的测量结果。
成像光谱仪
成像光谱仪成像光谱仪是一种重要的仪器，用于分析物体的光谱特征。
它将物体反射、辐射或透射的光通过光学系统进行收集和分析，从而得到物体的光谱图像。
成像光谱仪的出现极大地推动了光学领域的发展，并在许多领域得到了广泛的应用。
成像光谱仪的工作原理是利用光的分光特性和光的成像特性相结合。
它利用光具有不同波长的特点，将物体反射、辐射或透射的光分解成不同波长的光信号，然后通过光学系统将这些光信号成像在感光面上，最后得到物体的光谱图像。
成像光谱仪的光学系统通常由光学透镜、光栅、光纤等组成，光谱成像采用的是分光成像技术。
成像光谱仪的应用十分广泛，尤其在遥感、地质勘探、农业生态、环境监测等领域被广泛使用。
在遥感中，成像光谱仪可以获取地表的光谱信息，对地表特性进行分析和研究，如土地覆盖、植被状况、水质等。
在地质勘探中，成像光谱仪可以探测地下物体的光谱反射和发射特性，为地下矿藏的检测和勘探提供了有效的手段。
在农业生态中，成像光谱仪可以对植物的光合作用进行监测，评估植物的生长状态和营养状况，为农业生产提供科学依据。
在环境监测中，成像光谱仪可以对环境中的污染物进行监测和分析，为环境保护和治理提供参考。
成像光谱仪的优势主要在于其高精度、高灵敏度和高分辨率等特点。
通过成像光谱仪，可以实现高精度的光谱分析和成像，以及对物体的光谱特性进行精确的定量和定性分析。
其高灵敏度能够对微弱光信号进行捕捉和分析，对于光纤光源、低强度光源等的探测具有较好的效果。
同时，成像光谱仪的高分辨率可以实现对物体的高清晰度成像，提供更精确的光谱信息。
然而，成像光谱仪也存在一些挑战和限制。
首先，成像光谱仪在数据处理和解析方面需要强大的计算能力和高效的算法支持。
其次，成像光谱仪的制造和维护成本较高，需要专业的技术人才进行操作和维修。
此外，成像光谱仪的使用环境对其性能和稳定性也有一定要求，特殊的工作环境可能会对仪器的准确性和精度产生一定影响。
总的来说，成像光谱仪是一种非常重要的仪器，能够在许多领域为科学研究和应用提供有力支持。

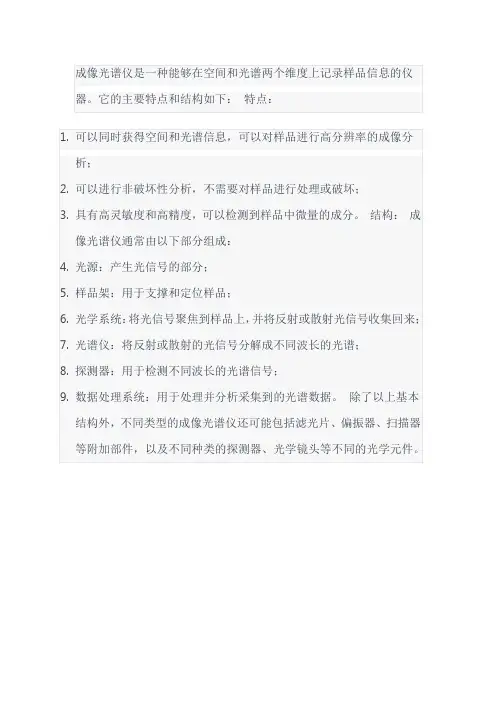

成像光谱仪的特点及结构
5.样品架：用于支撑和定位样品；
6.光学系统：将光信号聚焦到样品上，并将反射或散射光信号收集回来；
7.光谱仪：将反射或散射的光信号分解成不同波系统：用于处理并分析采集到的光谱数据。除了以上基本结构外，不同类型的成像光谱仪还可能包括滤光片、偏振器、扫描器等附加部件，以及不同种类的探测器、光学镜头等不同的光学元件。
成像光谱仪是一种能够在空间和光谱两个维度上记录样品信息的仪器。它的主要特点和结构如下：特点：
1.可以同时获得空间和光谱信息，可以对样品进行高分辨率的成像分析；
2.可以进行非破坏性分析，不需要对样品进行处理或破坏；
3.具有高灵敏度和高精度，可以检测到样品中微量的成分。结构：成像光谱仪通常由以下部分组成：

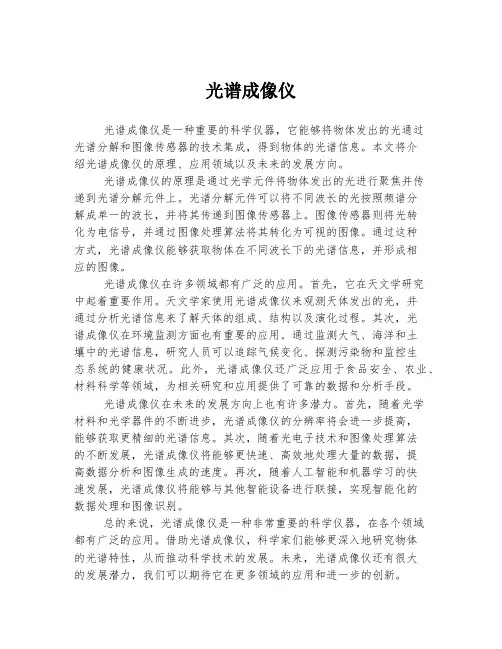

光谱成像仪
光谱成像仪光谱成像仪是一种重要的科学仪器，它能够将物体发出的光通过光谱分解和图像传感器的技术集成，得到物体的光谱信息。
本文将介绍光谱成像仪的原理、应用领域以及未来的发展方向。
光谱成像仪的原理是通过光学元件将物体发出的光进行聚焦并传递到光谱分解元件上。
光谱分解元件可以将不同波长的光按照频谱分解成单一的波长，并将其传递到图像传感器上。
图像传感器则将光转化为电信号，并通过图像处理算法将其转化为可视的图像。
通过这种方式，光谱成像仪能够获取物体在不同波长下的光谱信息，并形成相应的图像。
光谱成像仪在许多领域都有广泛的应用。
首先，它在天文学研究中起着重要作用。
天文学家使用光谱成像仪来观测天体发出的光，并通过分析光谱信息来了解天体的组成、结构以及演化过程。
其次，光谱成像仪在环境监测方面也有重要的应用。
通过监测大气、海洋和土壤中的光谱信息，研究人员可以追踪气候变化、探测污染物和监控生态系统的健康状况。
此外，光谱成像仪还广泛应用于食品安全、农业、材料科学等领域，为相关研究和应用提供了可靠的数据和分析手段。
光谱成像仪在未来的发展方向上也有许多潜力。
首先，随着光学材料和光学器件的不断进步，光谱成像仪的分辨率将会进一步提高，能够获取更精细的光谱信息。
其次，随着光电子技术和图像处理算法的不断发展，光谱成像仪将能够更快速、高效地处理大量的数据，提高数据分析和图像生成的速度。
再次，随着人工智能和机器学习的快速发展，光谱成像仪将能够与其他智能设备进行联接，实现智能化的数据处理和图像识别。
总的来说，光谱成像仪是一种非常重要的科学仪器，在各个领域都有广泛的应用。
借助光谱成像仪，科学家们能够更深入地研究物体的光谱特性，从而推动科学技术的发展。
未来，光谱成像仪还有很大的发展潜力，我们可以期待它在更多领域的应用和进一步的创新。
多光谱高光谱及成像光谱仪的区别
光谱技术知识讲堂1.2多光谱、高光谱与高光谱成像仪的区别高光谱成像是新一代光电检测技术，兴起于20世纪80年代，目前仍在迅猛发展中。
高光谱成像是相对多光谱成像而言，高光谱成像方法获得的高光谱图像与多光谱图像相比具有更丰富的图像和光谱信息。
如果根据传感器的光谱分辨率对光谱成像技术进行分类，光谱成像技术一般可分成3类。
(1) 多光谱仪——光谱分辨率在10-1λ数量级范围内称为多光谱(Multi-spectral)，传感器在可见光和近红外区域一般只有几个波段，不能成像。
(2) 高光谱仪——光谱分辨率在10-2λ数量级范围内称为高光谱(Hyper-spectral)，这样的传感器在可见光和近红外区域有几十到数百个波段，光谱分辨率可达nm级，但不能成像。
(3) 高光谱成像仪——光谱分辨率小于10nm，传感器在可见光和近红外区域可达数百个波段，而且测量结果以图像方式表达出来，每一个像元均由光谱曲线组成，可以更为准确地获取目的物的反射光谱。
比起高光谱仪，高光谱成像仪对样品的测量定位更为精准。
众所周知，光谱技术能检测到被测物体的物理结构、化学成分等指标。
多光谱仪及高光谱仪是基于点的测量，而高光谱成像仪的测量所得到是目的物面上的光谱图。
因此，高光谱成像技术是光谱分析技术和图像分析技术发展的必然结果，是二者完美结合的产物。
高光谱成像技术不仅具有光谱分辨能力，还具有图像分辨能力，利用高光谱成像技术不仅可以对待检测物体进行定性和定量分析，而且还能进对其进行定位分析。
高光谱成像系统的主要工作部件是成像光谱仪，它是一种新型传感器，研制这类仪器的目的是为获取大量窄波段连续光谱图像数据，使每个像元具有几乎连续的光谱数据。
它是一系列光波在不同波长处的光学图像，通常包含数十到数百个波段，光谱分辨率一般为小于l0nm（如美国SOC公司的SOC730，具有300个波段，光谱分辨率达2nm）。
由于高光谱成像所获得的高光谱图像对图像中的每个像素都能提供一条几乎连续的光谱曲线，其在待测物上获得空间信息的同时又能获得比多光谱更为丰富光谱数据信息，这些数据信息可用来生成复杂模型，来进行判别、分类、识别图像中的材料。
二、高光谱遥感成像机理与成像光谱仪
CCD SPECTRUM
Δ L : 光程差 [mm]
WAVELENGTH [nm]
29
干
涉
仪
2.6 成像光谱仪的光谱成像方式
（2）干涉型成像光谱仪(Fourier Imaging Interferometer)
M 1 '
迈 克 尔
G1
M 2 G2
M 1
相干辐射在探测器上产生的光强Ι(δ)为：
2.4 高光谱遥感成像关键技术
遥感器的光谱响应与下列因素有关: （1）能量流(Energy Flux),指从地面反射或辐射进入探测器的能量总和。 （2）平台高度，对于给定的地面分辨单元来说，进入仪器的能量与平台高 度成反比。 （3）光谱分辨率，光谱通道越宽，即光谱分辨率越低，探测器接收的信号 越强。 （4）瞬时视场角（IFOV），探测器元件（Element）的物理尺寸和扫描光 学系统的焦距决定了IFOV，而IFOV越小，其光谱响应也越弱。 （5）探测器凝视时间（Dwell Time），探测器的瞬时视场角扫过地面分辨 单元的时间称为凝视时间，其大小为行扫描时间与每行像元数的比值。凝 视时间越长，进入探测器的能量越多，光谱响应也就越强。 21
2.2 高光谱遥感成像特点
成像光谱仪：
与地面光谱辐射计相比，成
像光谱仪不是在“点”上的光谱测
量，而是在连续空间上进行光谱
测量，因此它是光谱成像的；
与传统多光谱遥感相比，其
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成像光谱仪特点
成像光谱仪的主要特点如下：
1、高光谱分辨率：成像光谱仪能够获取地表物体的高光谱分辨率数据，这意味着它能够提供比传统遥感器更详细的地物光谱信息。
这使得成像光谱仪在识别和分析地表物质方面具有更高的精度和灵敏度。
2、多光谱成像：成像光谱仪通常具有多个光谱通道，每个通道覆盖不同的光谱范围。
这使得它能够同时获取地表物体的多个光谱信息，从而提供更全面的地物特征。
3、高空间分辨率：成像光谱仪通常具有较高的空间分辨率，这意味着它能够获取地表物体的详细形状和结构信息。
这使得成像光谱仪在地质调查、环境监测、城市规划等领域具有广泛的应用前景。
4、实时数据处理：成像光谱仪通常配备有实时数据处理系统，能够实时处理和分析获取的光谱数据。
这使得成像光谱仪在实时监测和预警方面具有较高的应用价值。
