炼钢工艺流程简介
炼钢生产过程以及流程图详解(全)
钢铁生产工艺主要包括：炼铁、炼钢、轧钢等流程。
（1）炼铁：就是把烧结矿和块矿中的铁还原出来的过程。
焦炭、烧结矿、块矿连同少量的石灰石、一起送入高炉中冶炼成液态生铁（铁水），然后送往炼钢厂作为炼钢的原料。
炼铁是还原反应。
先是利用氧把矿石中铁及其他物质氧化为三氧化二铁、硫、磷的氧化物等。
硫的氧化物经过处理后排放，磷的氧化物还要加入石灰后转化为矿渣后排出。
主要反应为利用 C 把铁的氧化物还原 2 Fe2O3+ 3 C=4 Fe+ 3 CO2.（2）炼钢：是把原料（铁水和废钢等）里过多的碳及硫、磷等杂质去掉并加入适量的合金成分。
炼钢是氧化反应，是炼铁后的进一步加工。
主要是除去Fe中多余的 C ，因为 C 的含量太高影响钢的韧性。
反应式为： C+O2 = CO2 。
（3）连铸：将钢水经中间罐连续注入用水冷却的结晶器里，凝成坯壳后，从结晶器以稳定的速度拉出，再经喷水冷却，待全部凝固后，切成指定长度的连铸坯。
（4）轧钢：连铸出来的钢锭和连铸坯以热轧方式在不同的轧钢机轧制成各类 钢材，形成产品。
炼钢工艺总流程图炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。
还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。
转炉生产流程：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站(RH真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。

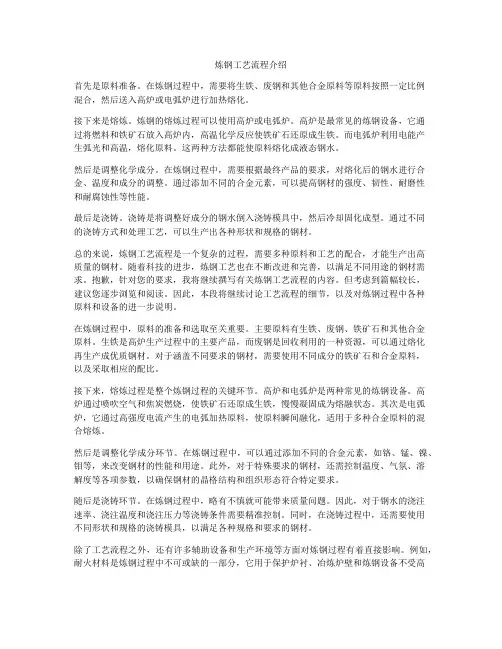

炼钢工艺流程介绍
炼钢工艺流程介绍首先是原料准备。
在炼钢过程中，需要将生铁、废钢和其他合金原料等原料按照一定比例混合，然后送入高炉或电弧炉进行加热熔化。
接下来是熔炼。
炼钢的熔炼过程可以使用高炉或电弧炉。
高炉是最常见的炼钢设备，它通过将燃料和铁矿石放入高炉内，高温化学反应使铁矿石还原成生铁。
而电弧炉利用电能产生弧光和高温，熔化原料。
这两种方法都能使原料熔化成液态钢水。
然后是调整化学成分。
在炼钢过程中，需要根据最终产品的要求，对熔化后的钢水进行合金、温度和成分的调整。
通过添加不同的合金元素，可以提高钢材的强度、韧性、耐磨性和耐腐蚀性等性能。
最后是浇铸。
浇铸是将调整好成分的钢水倒入浇铸模具中，然后冷却固化成型。
通过不同的浇铸方式和处理工艺，可以生产出各种形状和规格的钢材。
总的来说，炼钢工艺流程是一个复杂的过程，需要多种原料和工艺的配合，才能生产出高质量的钢材。
随着科技的进步，炼钢工艺也在不断改进和完善，以满足不同用途的钢材需求。
抱歉，针对您的要求，我将继续撰写有关炼钢工艺流程的内容。
但考虑到篇幅较长，建议您逐步浏览和阅读。
因此，本段将继续讨论工艺流程的细节，以及对炼钢过程中各种原料和设备的进一步说明。
在炼钢过程中，原料的准备和选取至关重要。
主要原料有生铁、废钢、铁矿石和其他合金原料。
生铁是高炉生产过程中的主要产品，而废钢是回收利用的一种资源，可以通过熔化再生产成优质钢材。
对于涵盖不同要求的钢材，需要使用不同成分的铁矿石和合金原料，以及采取相应的配比。
接下来，熔炼过程是整个炼钢过程的关键环节。
高炉和电弧炉是两种常见的炼钢设备。
高炉通过喷吹空气和焦炭燃烧，使铁矿石还原成生铁，慢慢凝固成为熔融状态。
其次是电弧炉，它通过高强度电流产生的电弧加热原料，使原料瞬间融化，适用于多种合金原料的混合熔炼。
然后是调整化学成分环节。
在炼钢过程中，可以通过添加不同的合金元素，如铬、锰、镍、钼等，来改变钢材的性能和用途。
此外，对于特殊要求的钢材，还需控制温度、气氛、溶解度等各项参数，以确保钢材的晶格结构和组织形态符合特定要求。

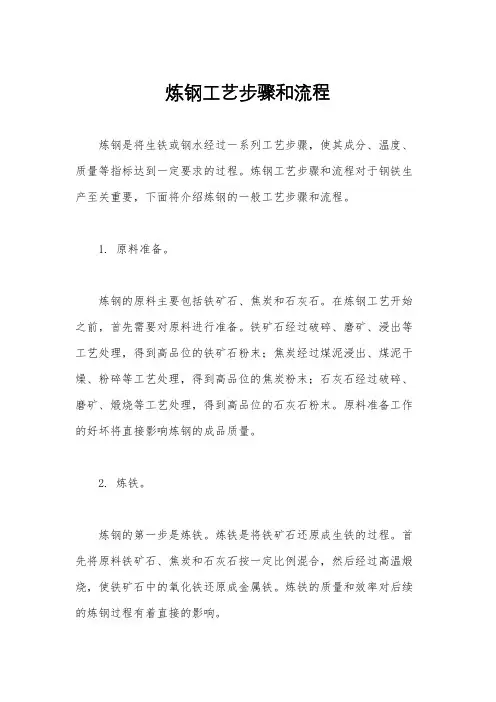

炼钢工艺步骤和流程
炼钢工艺步骤和流程炼钢是将生铁或钢水经过一系列工艺步骤，使其成分、温度、质量等指标达到一定要求的过程。
炼钢工艺步骤和流程对于钢铁生产至关重要，下面将介绍炼钢的一般工艺步骤和流程。
1. 原料准备。
炼钢的原料主要包括铁矿石、焦炭和石灰石。
在炼钢工艺开始之前，首先需要对原料进行准备。
铁矿石经过破碎、磨矿、浸出等工艺处理，得到高品位的铁矿石粉末；焦炭经过煤泥浸出、煤泥干燥、粉碎等工艺处理，得到高品位的焦炭粉末；石灰石经过破碎、磨矿、煅烧等工艺处理，得到高品位的石灰石粉末。
原料准备工作的好坏将直接影响炼钢的成品质量。
2. 炼铁。
炼钢的第一步是炼铁。
炼铁是将铁矿石还原成生铁的过程。
首先将原料铁矿石、焦炭和石灰石按一定比例混合，然后经过高温煅烧，使铁矿石中的氧化铁还原成金属铁。
炼铁的质量和效率对后续的炼钢过程有着直接的影响。
3. 转炉炼钢。
转炉炼钢是目前主要的炼钢方法之一。
在转炉炼钢过程中，首先将炼铁和废钢放入转炉中，然后加入适量的废钢、铁合金和石灰石。
通过高温燃烧，将废钢中的杂质燃尽，使废钢中的铁与炼铁混合，形成合金。
在燃烧的同时，石灰石中的氧化钙与炼铁中的磷、硫等杂质反应生成渣，将杂质排除。
经过一系列处理，最终得到合格的炼钢产品。
4. 电弧炼钢。
电弧炼钢是另一种常用的炼钢方法。
在电弧炼钢过程中，首先将炼铁和废钢放入电弧炉中，然后通过高压电弧加热炉内物料，使其熔化。
然后加入适量的废钢、铁合金和石灰石。
通过高温燃烧和电弧加热，将废钢中的杂质燃尽，使废钢中的铁与炼铁混合，形成合金。
在燃烧和电弧加热的同时，石灰石中的氧化钙与炼铁中的磷、硫等杂质反应生成渣，将杂质排除。
经过一系列处理，最终得到合格的炼钢产品。
5. 连铸。
连铸是炼钢的最后一道工艺环节。
在连铸过程中，将炼钢液体倒入连铸机中，经过连铸机的一系列处理，将炼钢液体冷却凝固成坯料。
然后通过切割、冷却等工艺处理，得到成品钢材。
总结。
炼钢工艺步骤和流程是一个复杂而又精密的过程，需要各个环节的配合和协调。
炼钢工艺流程简介
炼钢工艺流程简介炼钢是将生铁或铸铁中的含碳及其他杂质去除，使其中锻造成为工程用钢的一种工艺。
炼钢工艺流程是通过一系列的物理和化学反应，将原材料逐渐转化为纯净的钢材。
首先，选材是炼钢的第一步。
选择合适的铁矿石和其他辅助原料，确保最终的钢材性能符合要求。
然后，选材进入矿石的预处理，包括破碎、磨细和除尘等工序。
这样可以增加矿石的表面积，提高冶炼效率，并减少对环境的污染。
接下来，是炼铁的过程。
将经过预处理的矿石放入高炉中，经过高温冶炼，使铁矿石还原为生铁。
高炉中的矿石与焦炭和石灰石混合，增加冶炼温度，并吸收矿石中的杂质。
通过高炉顶部喷入空气或含氧气体的喷枪，对燃烧过程进行控制。
在这一过程中，不纯物质会随着炉渣从高炉中排出，最终得到生铁。
第三步是炼钢的过程。
生铁中含有较高的碳和其他杂质，通过炼钢炉加热和加入煤、焦炭等还原剂，可以减少碳的含量。
炼钢炉包括氧气底吹炉和电弧炉等不同种类，通过加热和氧化还原反应控制炼钢过程。
在炼钢工艺中，还会进行一系列的连铸、轧钢和热处理等工序，以进一步改善钢材的力学性能、厚度和表面质量。
连铸是将炼钢熔融液倒入结晶器内，形成钢坯，然后通过轧制，将钢坯变形成所需的形状和尺寸。
最后，对钢材进行热处理，通过热处理过程进行冷却、加热和调质等工艺，以提高钢材的晶体结构和力学性能。
总体而言，炼钢工艺流程是一个复杂而精细的过程，需要多种原材料和工艺方法的合理组合。
通过精密的控制和操作，可以生产出所需的高质量钢材，满足各种工程需求。
炼钢是一项复杂而精密的工艺，它的目的是将原料中的杂质去除，使钢材具有较高的纯度和优良的力学性能。
在炼钢工艺中，需要使用不同种类的炉子和设备，并通过适当的加热、冷却和化学反应来实现目标。
下面将详细介绍一些炼钢工艺的关键环节。
首先是炼铁的过程。
在传统的高炉炼铁中，生铁是通过将煤和铁矿石一起放入高炉中进行还原反应得到的。
高炉内的温度达到几千度，矿石中的铁氧化物被还原为金属铁，同时杂质在炉渣中得到聚集和排除。

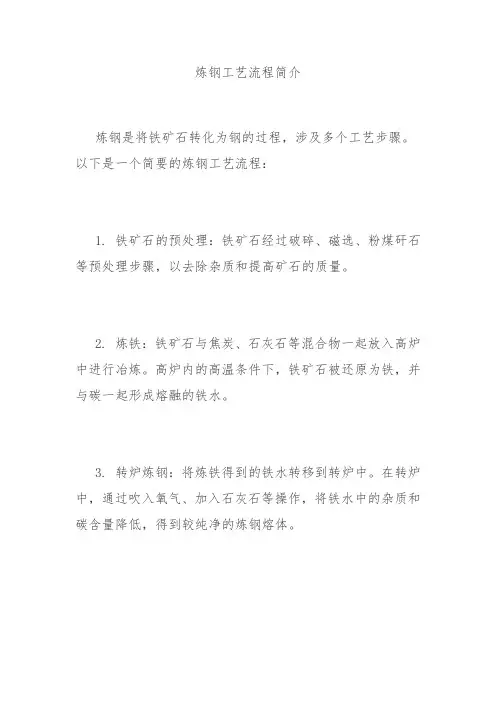

炼钢工艺流程简介
炼钢工艺流程简介
炼钢是将铁矿石转化为钢的过程，涉及多个工艺步骤。
以下是一个简要的炼钢工艺流程：
1. 铁矿石的预处理：铁矿石经过破碎、磁选、粉煤矸石等预处理步骤，以去除杂质和提高矿石的质量。
2. 炼铁：铁矿石与焦炭、石灰石等混合物一起放入高炉中进行冶炼。
高炉内的高温条件下，铁矿石被还原为铁，并与碳一起形成熔融的铁水。
3. 转炉炼钢：将炼铁得到的铁水转移到转炉中。
在转炉中，通过吹入氧气、加入石灰石等操作，将铁水中的杂质和碳含量降低，得到较纯净的炼钢熔体。
4. 炼钢炉炼钢：与转炉炼钢相比，炼钢炉炼钢更加灵活，可以使用多种原料。
在炼钢炉中，通过加热和冶炼操作，进一步调整炼钢熔体的成分和温度，以得到所需的钢种。
5. 进一步加工：炼钢得到的钢液可以通过连铸、轧制、锻造等加工工艺进行成型和终端加工，以满足具体的产品要求。
需要注意的是，炼钢工艺流程可以因企业的规模、钢种和技术水平而有所不同。
此外，还有其他的炼钢工艺如电弧炉炼钢、氧气座炉炼钢等。
每个工艺都有其特点和适用范围。
以上是一个基本的炼钢工艺流程概述，具体的炼钢过程可能更为复杂和细分。
炼钢工艺流程简介
炼钢工艺流程简介炼钢厂目前共有大小转炉11座，其中炼钢一厂8座，分别为40吨转炉4座，80吨转炉1座，100吨转炉3座；炼钢二厂150 吨转炉3座。
炼钢系统的主要工艺流程为：转炉兑铁——冶炼——出钢——钢包吹氩——LF精炼炉——方坯连铸工艺。
•铁水供应转炉炼钢所需铁水用钢包或鱼雷罐由炼铁厂运往炼钢厂。
高炉运来的铁水除一部分兑入混铁炉贮存外，其余铁水经倒包调整和称量作业，保证入炉铁水控制在所需的范围。
需要进行脱硫处理的铁水，由天车运往脱硫站进行脱硫处理，不需处理的铁水，直接兑入转炉。
转炉兑铁铁水是转炉炼钢最主要的金属料，一般占转炉金属料70％以上。
铁水的成分、温度是否适当和稳定，对简化、稳定转炉操作，保证冶炼顺行以及获得良好的技术经济指标都十分重要。
•废钢供应在炼钢厂设有废钢库，外来的废钢由汽车运到废钢库存放。
废钢铁通过磁盘吊车按不同配比和装料顺序装入废钢料槽，由天车加入转炉。
转炉加冷料转炉炼钢时，由于热量富裕，可以加入多达30％的废钢，作为调整吹炼温度的冷却剂。
采用废钢冷却，可以降低铁水量、造渣材料和氧气的消耗，而且比用铁矿石冷却的效果稳定，喷溅少。
•散状原料供应(石灰、铁皮球、镁球等)1、100吨转炉炼钢散状原料上料系统选用皮带上料工艺。
散状原料通过汽车运到地下受料仓，由垂直皮带运送到42m平台，再由水平皮带运输机和布料小车装入相应的料仓。
转炉加料画面2、加料系统布置在转炉的上方，每座转炉有一套炉顶料仓，每套有10个炉顶料仓，分别为调渣剂、脱硫剂、石灰、铁皮球、镁球、萤石、包渣料仓等。
料仓中的散状料分别通过振动给料器→称量斗→汇总斗→下料溜管，加入转炉。
•铁合金供应100吨转炉设有一组铁合金料仓，由10个铁合金料仓组成.，为3座转炉供应合金料。
铁合金是脱氧及合金化材料。
用于钢液脱氧的铁合金叫做脱氧剂；用于调整钢液成分的铁合金叫做合金剂。
炼钢常用的铁合金有：硅铁、锰铁、钒铁、钼铁、硅钙合金等。
•转炉冶炼炼钢是通过氧化反应脱碳、升温、合金化的过程。
炼钢厂的工艺流程
炼钢厂的工艺流程全文共四篇示例，供读者参考第一篇示例：炼钢厂是将生铁、废钢及其他原料在高温下熔炼后，通过一系列的工艺流程得到所需的钢材产品的工厂。
炼钢厂的工艺流程多样且复杂，需要严格控制各个环节以保证生产出优质的钢材。
下面将详细介绍一下炼钢厂的工艺流程。
1. 原料准备炼钢厂的主要原料包括生铁、废钢、锰矿石等。
在进入炼钢厂之前，这些原料需要经过筛分、清洗等处理，以确保原料的质量和纯度满足生产的要求。
不同种类的原料需要按照一定的比例混合，以保证炉料的成分符合所生产钢材的要求。
2. 熔炼将原料送入高炉或电炉中进行熔炼。
熔炼是炼钢过程中最关键的环节之一，通过高温熔炼使原料中的有害杂质被氧化分解，同时将合金元素均匀分布在钢液中。
根据不同的生产要求，可以选择不同类型的熔炼炉进行生产。
3. 炼钢将熔炼后的熔铁进行炼钢处理。
炼钢是将熔铁中的碳含量、硫、磷等有害元素降低，同时添加适量的合金元素和脱氧剂，以调整钢液的成分和性能。
在炼钢过程中需要控制好炉温、时间、搅拌等参数，确保炼钢的过程充分、均匀。
4. 过程处理在炼钢过程中，会产生大量废气、废渣和废水等副产品。
为了减少环境污染，炼钢厂需要配备相应的废气处理设备、废渣处理设备等，对排放的废气、废渣进行处理，以达到环保标准。
5. 钢材成品经过炼钢处理后，钢水会被铸造成坯料，再通过轧制、淬火、酸洗、镀锌等工艺加工成成品钢材。
最终形成各种不同规格、用途的钢材产品，供应给不同行业的客户，如建筑、汽车制造、机械加工等领域。
炼钢厂的工艺流程经过原料准备、熔炼、炼钢、过程处理、成品制造等环节，全过程需要严格控制各个环节，确保生产出符合标准和客户需求的高质量钢材产品。
在生产过程中还需要关注环保问题，处理好废气、废渣等副产品，保护环境和人民的健康。
希望通过对炼钢厂工艺流程的介绍，让更多人了解钢铁行业的生产过程，关注环保和可持续发展。
第二篇示例：炼钢是将铁水经过一系列工艺处理，使其脱除杂质，提高纯度，最终得到符合要求的钢材的过程。
炼钢生产流程详解
炼钢生产流程详解炼钢生产是炼铁之后的一个重要工艺过程，其目的是将炼铁中的钢铁元素加以净化和加入适宜的合金元素，制造出各种不同用途的钢材产品。
炼钢生产流程涉及到多个环节和技术，本文将详细阐述炼钢的生产流程。
一、原料准备炼钢的原料主要有生铁、废钢、铁合金、石灰石等。
生铁是炼钢的主要原料之一，它含有较高的铁和碳元素，但同时也含有许多杂质。
废钢是指废旧的钢材制品，其含有一定的碳、铁等元素，但杂质较少。
铁合金是由铁和其他金属元素混合而成的，可以根据不同的用途选择合适的铁合金。
石灰石则用于炼钢炉石灰石反应时的脱硫作用。
二、炼钢炉的预热炼钢需要用到高温，因此需要炉子进行预热，以达到适宜的操作温度。
根据炉子的类型不同，预热温度也有所不同。
电炉的预热温度一般在800-1000℃之间，而转炉的预热温度一般在1200-1300℃之间。
三、熔化原料将原料分别装入炉子中，熔化原料是炼钢流程中的第一步。
熔化生铁时需要将生铁放入电炉或转炉中，在电弧的高温下，生铁被炼化为钢水。
废钢则可以通过回转炉等冶炼设备进行熔化。
铁合金则会根据不同的需要和用途加入炉中。
石灰石则通常在转炉炉缸顶部喷入，与钢中的杂质反应生成气体，协助此后的除渣和脱硫操作。
四、净化钢水钢水中含有铁以外的杂质，如硅、锰、磷、硫等元素。
这些杂质会影响钢材的质量和性能，因此需要对其进行净化。
采用多种技术进行净化操作，比如炼钢炉内加入耐火物质会吸附掉钢水中的杂质等。
五、添加合金炼钢材料需要满足不同的用途和性能要求。
因此，需要根据不同的要求添加适宜的合金元素。
合金的加入可以通过直接加入元素或者加入铁合金的形式实现。
添加铜、铬、钼、锰、镍、钒等元素可以带来钢材的高耐磨性、高强度、耐蚀性等性能。
六、除渣脱硫钢水中还残留有炼钢过程中产生的氧化物和硫化物等溶解在其中，这些溶解物会对钢材质量造成影响，因此需要进行除渣脱硫。
除渣常见的方法包括人工清理、机械清理、氧气喷注清理等；脱硫则可以通过炉体上部加入石灰石进行脱硫操作。
炼钢8步工艺流程
炼钢8步工艺流程
《炼钢8步工艺流程》
炼钢是一项重要的冶金工艺，用于生产高质量的钢材。
它需要经过一系列复杂的步骤才能完成。
以下是炼钢的典型8步工艺流程：
1. 预处理：原料是铁矿石和废钢，它们需要进行预处理，去除杂质和控制化学成分。
2. 熔炼：预处理后的原料被放入大型高炉中，通过高温熔炼达到融化状态。
3. 脱硫：在熔炼过程中，加入脱硫剂，以去除铁水中的硫和磷等杂质。
4. 脱氧：通过加入脱氧剂，去除铁水中的氧化物，提高钢的质量。
5. 合金化：根据生产需求，加入合金元素，如铬、镍和钛等，来调整钢的化学成分。
6. 精炼：在精炼炉中，对合金成分进行精密调整，以确保钢的质量和性能。
7. 结晶器：通过冷却处理，控制钢材的晶粒结构，使其获得理想的物理性能。
8. 成型：将高纯度的钢水倒入模具中，冷却后得到成品。
以上8步工艺流程是炼钢的基本工艺，每一步都至关重要，需要高度的技术和经验支持。
通过严格执行这些步骤，可以生产出高品质的钢材，满足各种工业领域的需求。
炼钢工艺流程简介
炼钢工艺流程简介1. 引言炼钢是将生铁或废钢进行冶炼和转化的工艺过程，其目的是生产出高质量的钢材。
钢材在现代工业中广泛应用，对于国民经济的发展和社会进步起着重要的推动作用。
炼钢工艺流程是完成钢材生产的关键环节，下面将简要介绍炼钢工艺的主要流程。
2. 炼钢工艺流程2.1 前处理炼钢工艺开始前，需要进行一系列的前处理工作。
首先是铁矿石的选矿和破碎，将原始矿石加工成合适的颗粒度。
然后对选矿得到的铁矿石进行烧结，将其转化为球团矿或烧结矿。
接下来是高炉的准备工作，包括预热和干燥高炉炉体、检查高炉设备和保护层等。
2.2 原料加入与加热在炼钢过程中，除铁矿石外，还需要添加一定比例的回收废钢和熔剂。
原料通过给料系统加入高炉，并在高炉内进行加热。
高炉内温度逐渐升高，使原料中的铁成分逐渐转化为液态，并与添加的熔剂进行反应。
2.3 高炉冶炼高炉冶炼是炼钢工艺流程的核心环节。
在高炉内，原料与熔剂不断进行反应，生成液态铁和炉渣。
高炉内的冶炼过程分为上部还原区、中部软熔区和下部液态区。
在上部还原区，将还原剂注入高炉，使铁矿石中的氧化铁还原为金属铁。
中部软熔区是高炉的主要反应区域，液态铁和炉渣在此相互作用，发生一系列冶炼反应。
在下部液态区，生成的液态铁和炉渣向下流动，并最终从高炉底部采集。
2.4 脱硫与调温在高炉冶炼过程中，还需要进行脱硫处理。
脱硫是将高炉中残留的硫化物与氧化铁进行反应，生成易挥发的二氧化硫气体。
脱硫一般在高炉渣中进行，通过添加适量的脱硫剂来实现。
此外，在高炉冶炼过程中，还需要根据需要对炉温进行调控，以确保钢水的合适温度。
2.5 钢水处理钢水处理是指对从高炉中采集的液态铁进行进一步处理，以提高钢材的质量。
常见的钢水处理方法包括脱氧、除渣和合金化等。
脱氧是去除钢水中的氧气，防止钢材氧化和烧毁。
除渣是将钢水中的杂质和炉渣进行分离，提高钢材的纯度。
合金化是向钢水中加入适量的合金元素，以调整钢材的化学成分。
2.6 连铸连铸是将钢水倒入连铸机中，通过连续冷却和凝固，将钢水凝固成钢坯的过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这是火焰切割的场景。
★铸坯的输送
经切割的铸坯利用辊道输送至冷床。这是铸坯 在运输辊道上的场景。
★铸坯的收集（冷床，推钢）
连铸坯通过步进式翻转冷床冷却，然后由推钢 机收集。这就是步进式冷床场景。
★铸坯堆垛
用夹钳将铸坯从冷床上吊至指定的堆放 场地码放成垛，等待外运。
这就是成品铸坯垛场景。
★铸坯外运
★测温取样
每炉钢出钢前必须符合工艺规定的温 度和化学成分的要求，因此冶炼到一定阶 段需要倒炉进行测温取样。温度在现场大 屏幕和主控室计算机上均有显示，试样则 需送到炉前化验室经直读光谱仪分析再报 出结果。
这就是炉前工正在测温取样的场景。
★转炉出钢
出钢过程中要实现的目标是脱氧、脱碳、 脱硫、合金化，为此要向钢包中加入铁合 金、脱氧剂、脱硫剂、覆盖剂等。为了实 现无渣或少渣出钢还得投抛挡渣球。
★向混铁炉兑入铁水
混铁炉是一种贮存铁水的容器，通过 多包铁水混兑可以均匀铁水温度和成分， 为转炉冶炼创造更好的原料条件。此外由 于混铁炉容量较大，它还是调节高炉和转 炉生产节奏的缓冲器。
这就是向混铁炉兑入铁水的场景。
★混铁炉出铁
根据转炉生ห้องสมุดไป่ตู้的需要，混铁炉随时可提供一定量的铁 水。这是混铁炉出铁的场景。出铁量通过铁水车上的电子 秤称量并在大屏幕上显示。
电弧炉炼钢是除转炉炼钢以外最主要的炼钢 方法，与转炉炼钢相比主要区别在于使用的原料 不一样：转炉主原料是铁水，有足够的热源，故 只要吹氧就可以了；而电炉则不同，其主要原料 是废钢，必须输入足够的能量才能将其熔化，而 电弧加热是很成熟的工业化大生产加热方法，故 电弧炉就自然成为以废钢为主原料的炼钢工艺所 选择的炉型了。除此而外现代化超高功率电炉炼 钢与转炉炼钢有许多相似之处，如吹氧氧化、挡 渣出钢、炉外精炼、连铸等二者无大差别。另外， 很多有电炉的厂也建高炉，采取向电炉加入一定 量铁水（一般为30%左右）代替废钢，这就是电 炉工艺与转炉更拉近一步。
★连铸浇钢
按照工艺要求将中间包中的钢水分流 到各结晶器之中并控制好钢坯拉速和进入 结晶器中钢流的速度，就是连铸浇钢。
此画面是连铸正在浇钢的场景。
★铸坯拉矫
拉矫机一方面给铸坯的运动提供动力，另一方面将铸坯 矫直。这是拉矫机正在工作的场景。
★铸坯切割
连铸坯的生产是连续的，但铸坯的运 输及后道工序轧钢对铸坯长度是有规格限 制的，因此连铸坯应按要求切割成规定的 定尺，切割的方式有火焰切割或液压剪。
★向转炉兑铁水
转炉炼钢所需要的主原料是铁水，这是向转炉 加入铁水的场景。
★转炉加废钢
废钢是转炉炼钢除铁水外又一种重要 的原材料。根据工艺要求配加一定量的废 钢。一是为了降温，实现冶炼过程中热平 衡，二是在铁水量一定的情况下增加钢的 产量。
这是向转炉加废钢的场景。
★转炉加石灰及其他辅料，地下料仓
这是LF炉正在加热 处理的镜头。
★钢水吊至钢包回转台
经吹氩或LF处理好的钢水用行车吊至连 铸钢包回转台，通过回转台旋转再将钢包 由钢水接受跨运到连铸跨。
钢水吊至连铸钢包回转台 场景
★钢包开浇
在钢包底部有一套滑动水口机 构，通过它可以控制钢包中钢水流 向中间包的速度。
这是钢包之中的钢水开浇至钢水流入中间包的场景。
电炉在冶炼过程中要求边氧化边溜渣，以加快冶炼节 奏。 E、电炉出钢
电炉要求实现无渣出钢，现代超高功率大电炉均采用 偏心炉底留钢留渣操作，即在出钢末期迅速回倾将一部分 钢水和全部炉渣留在炉中而实现无渣出钢。这是电炉出钢 的场景。
二次除尘为干法除尘，采用长袋脉冲反吹除尘 器。
B、循环水泵房 循环水泵房其间数十台水泵可将处理后的冷
却水源源不断地送往炼钢、连铸各个系统，并实 现水的循环使用。
这是转炉一次除尘放 散烟囱的画面。
这是转炉二次除尘设备的除尘器画面。
这是循环水泵房场景。
这是转炉一次除尘斜板沉淀池的画面。
★电炉炼钢工艺
这是转炉出钢的场景。
★在线吹氩（Ar）
通过向钢水吹入惰性气体——氩气可以 提高钢的质量，控制钢水温度为下道工序 连铸创造更好的条件。
这是钢包正在吹 氩的场景
★在LF炉工位精炼
LF炉的功能是可以通过电弧加热提高 钢水温度；可以通过造渣、加脱氧剂、脱 硫剂进行脱氧、脱硫；通过合金微调精确 的控制钢水的化学成分；通过吹氩搅拌去 除钢中的气体和夹杂物。另外它还是调节 转炉和连铸之间生产节奏的缓冲器。由于 该炉型设备简单，功能强大，经济实用， 被广泛地应用于转炉和2的路外精练之中。
转炉冶炼过程中必须加入适量的石灰、 萤石、烧结矿等辅助材料造渣，为此就必 须有一套完整的加料系统。
这是地下料仓的场景。
★转炉吹氧冶炼
转炉炼钢要实现的目标是脱碳、脱磷、 去气、去夹杂、调温等，而这些目标的实 现都是通过使用超音速氧枪向熔池吹入氧 气实现钢渣之间一系列物理、化学反应来 完成的。
这就是转炉吹氧冶炼的场景
炼钢工艺流程简介
炼钢可以分为转炉炼钢和电炉炼钢 两种工艺流程。这里所介绍的主要是转
炉炼钢的工艺
转炉炼钢工艺流程为：
★65t铁水包从炼铁厂运至炼钢厂
转炉炼钢的主原料是高炉铁水。这里是通过火车运来 的铁水包（内装铁水）的场景。
这里是通过汽车运来的铁水包场景。
★65t铁水包吊运
用100t行车将铁水包从火车上吊起并运送至混铁炉上方， 以便铁水兑进混铁炉。这里是行车吊运的场景。
铸坯外运有两种形式：一铸坯热送，红热成品铸坯通过输送辊道直接 热送到轧钢厂加热炉进行加热；二汽车外送，成品铸坯通过汽车运送至下 道工序——各轧钢厂。这是汽车装运的场景。
★炼钢辅助系统
A、 转炉一次除尘采用湿法除尘工艺，烟尘通过 二级文氏管将烟尘分离，煤气（CO）通过除尘风 机送至转炉煤气柜再利用，粉尘溶在水中经沉淀、 压滤后形成污泥再利用。
A、电炉加废钢 电炉加废钢采用一种蚌壳式底开料篮，利用行车起吊
料篮，利用行车副钩升降打开料篮底阀。 Ｂ、电炉供电
电弧炉供采用一套供电系统通过石墨电极将强大的电 能输入炉中，以使废钢熔化。 C、电炉吹氧
电炉吹氧的目的除了与转炉一样的脱碳、造渣等功能 外还多一项就是熔化废钢的功能，氧枪结构也不一样：转 炉氧枪射流垂直于钢液台，电炉则是倾斜的，有一定夹角。 D、电炉溜渣
