天正建筑8.0要点难点-01-07 09:50:06作者：天正客服来源：本站浏览次数:41039一、综述1.TArch&0 概述对中国的工程设计行业而言，过去是二维设计蓬勃发展的一个时代，而现在计算机技术的发展，使得用户完全能够用过去二维CAD相当的输入，同时完成二维图纸和逼真的三维模型。

三维设计有利于提高设计质量并及时发现和解决早期设计中隐藏的错误，同时能够提供更加生动的设计素材，既便于和业主交互，又提供给设计者更多的想象和创造空间，为下一步的建筑节能及日照分析也提供了便利。

另外，一个完整的建筑设计是各个专业密切配合完成的，而各个专业的配合度则取决于两点：其一是可相互沟通的建筑元件标准；其二是需要一个机制，使得各专业的信息传递最容易, 效率最高，这就是网上设计环境,Internet的发展满足了这一需求，而以模型为基础的软件由于包括了表现在图纸上能够打印输出的图形和与图形表现无直接关系的其它物理参数，使得各个专业软件之间能够经过这个包含在图形中的可认知的信息规则进行沟通。

于是从TArch5.0开始，为顺应这些新的需求，天正告别了以往的基本图线堆砌，开始采用以智能化、三维可视化为特征的自定义对象技术构造专业构件，直接绘制出具有专业含义、经得起重复编辑修改的图形对象。

自从推出TArch5.0至今，天正建筑软件也经历了六次较大的升级，天正软件开发人员与市场人员根据多年来用户不断的反馈和建议，结合自身的技术积累，开发出了您今天所看到的天正建筑TArchS.O版本，把由天正建筑软件所推动的专业对象CAD技术推进到一个更高的水平。

2.TArch 8.0 -些新的改逬*采用单图标选择平台启动天正建筑软件，自动识别当前图形平台安装版本，版本改变后不必重装。

*高效的折叠式菜单系统提供两种可定义的操作风格，可减少命令查找，快速选取命令；*在多平台实现（包括表格、标注、文字等）注释对象的文字在位编辑，方便修改注释文字内容；*用户可选用对象选择预览技术使光标经过对象时即可亮显对象，右击获得相关快捷菜单；*用户界廂新改进，无模式对话框提供自动隐藏特性和快速功能帮助按钮；*支持鼠标快慢击交互技术，控制鼠标右击速度，快击重复上—命令、慢击选择右键菜单；*改进清除对象选择的方便性，双击绘图区空白处即可取消对象的选择，不必依赖ESC键；*提供可由用户自己定制的图层标准，新图层标准支持按图层定义不同线型、门和窗可分图层绘制;*提供具有图层标准冲突解决功能的【图层转换】命令，随时转换图形的图层标准格式；*新的【天正选项】合并原高级选项和选项中的天正初始设置功能，提供了导入、导出、恢复默认、应用、帮助功能；*自定义命令功能改进，添加工具条命令项的拖拽排序，增加菜单背景颜色设置功能，增加普通快捷键的设置；*墙体对象得到改进，新提供【墙体分段】命令，不同厚度的墙体连接处不再出现豁□冋题；*增强的标准柱功能，可定义异型柱（原异型柱命令取消），点插柱子时能够预览并提供多种对齐方式；*新改逬的插门窗功能，遇到门窗编号有冲突时能够直接插入或选择修改，凸窗和角凸窗都可选侧挡板，默认厚度改为100,可编辑修改；*提供先进的门窗和尺寸标注的智能联动功能，门窗尺寸发生变化后，对应的线性尺寸自动更新；*门窗表、门窗总表、图纸目录新增用户自定义表格样式功能；水工程管理界面合并楼层表、三维组合、图纸集、建筑立剖⑥，门窗总表、门窗检查、图纸目录功能；*支持一套工程平⑥图纸保存在一个DWG中，可与其它独立图纸DWG文件组合，生成立剖面与三维建筑模型;*新的【消重图元】命令支持墙体、柱子、房间等对象的重叠检查，提供重叠对象的选择清理；*提供新的【面积统计】命令和【房间排序】命令，可对房间编号排序，提供符合国六条要求的住宅经济指标分析；*布置洁具功能增强，添加自由插入、均匀分布等多种新的布置方式，支持洁具沿线布置、沿弧墙布置，符合《民用建筑设计通则》的规定。

洁具库中新加入了给排水专业上下水管参数。

*新增自动扶梯对象，提供参数化设计功能，可支持自动步道、自动坡道等多种复杂样式,提供对象编辑功能；水新增双分平行楼梯，双分转角楼梯、交叉楼梯、剪刀楼梯. 双分三跑楼梯、三角楼梯、矩形转角楼梯功能；*双跑楼梯功能改逬，增加标注箭头功能，平台自由调整，绘制命令使用无模式对话框，栏杆绘制在踏步中间，方便调整剖切位置；*散水功能改进，提供新散水对象支持各边独立变宽，散水可选择绕阳台、绕柱子创立或者被其遮挡；*增强的布尔运算功能，解决了散水、柱子、楼板等对象之间的剪裁遮挡处理，新支持攒尖屋顶、新矩形屋顶对象作为第二运算对象；*表格增加单元插图功能，满足立面门窗详图绘制要求；*构件库.图库改进，提供拖拽排序、批量改名、保存排序功能，提供菜单功能，新图块入库后默认名字为"XX*YY"格式;*新索引图名改进，对象中增加了''比例'‘文字的标注，其中圈内文字（包括轴号等文字）的字高、比例可由用户自己设置；*新的做法标注改逬，做法文字在线上和线端均支持多行文字分段；*标高标注功能改逬，分''建筑”与"总图”两类标高标注，提供楼层标高的不同标注样式、标高文字的对齐方式；*符号标注功能改进，符号标注文字和标注对象绘制在同一图层，仅需关闭该图层即可隐藏符号标注和文字；*线变复线功能增强，支持精度控制，支持按图层、颜色或线型对选中对象进行过滤。

*新提供【绑定参照】和【重载参照】命令，方便协同作业应用外部参照功能；*天正免费插件新版本中提供图形导出、分解对象功能。

3. TArch 8.0的使用流程首先从绘制平⑥图入手，依次建立建筑各层平廁，在各层空间内考虑构件的Z向定位（特别是开始绘制一张平廂图前记得用【设置】\【天正选项】功能设置一下层高等参数）o平面图是建模与绘图并重的工作，以天正自定义对象为主,AutoCAD对象作为补充，转换视图能够观察对应的三维图形。

绘制完平直图后，经过【工程管理】命令建立一个工程，在楼层表里设定各层相互间的关系，三维组合生成整体的模型，观察整个建筑的效果。

根据需要，对平面图逬行修改，能够用其它渲染软件进行渲染。

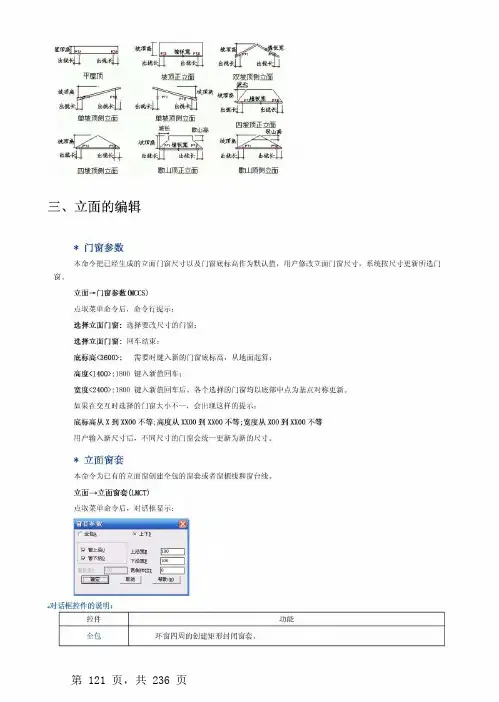

经过该楼层表能够自动生成立剖⑥草图，用AutoCAD的命令和立剖面绘图工具进一步细化完善。

这里要指出自动生成的建筑立、剖面是完全二维的，由AutoCAD的基本对象构成图纸，与平⑥及三维没有任何联动关系，以便灵活自由的编辑。

4.图纸交流由于天正扩展了AutoCAD的图形文件，而AutoCAD本身不能辨识和解释这些扩展格式，因而可能引发图纸交流的障碍。

天正公司提供了以下几种方式来解决图纸交流的冋题：(1)安装TArchS.O软件。

(2)安装天正建筑&0插件。

插件能够免费获得，天正网站提供下载，商品光盘中也有提供，另外使用程序里【插件发布】的命令用户也能够自己制作插件。

设计单位的打印输出服务器上安装了插件后，就能够实现无障碍打印了。

(3)【图形导出】和【批量转旧】，把图形文件转换成TArch3.x. TArch5.x、TArch6.x和TArch7.x兼容的格式，并另存为其它名称的图形文件。

【批量转旧】能够将TArch8图档批量转化为天正旧版DWG 图，但命令运行后,AutoCAD的环境受到破坏，不要再使用其它功能，直接退出重新启动程序。

TArchS.O的批量转旧增加目标路径的记忆功能，添加新建文件夹功能。

号外对于天正老版本以及纯粹AutoCAD绘制的图纸也能够经过【旧图转换】命令把墙、柱、门和窗转换成天正8.0所采用的自定义对象格式，只是要注意在转换前，各对象需放在对应的图层, 而且柱、门窗等必须杲块的形式。

5.学习资料用户手册：新华书店能够购买；联机文档：在线帮助、常见冋题、日积月累、教学演示；其它途径：在天正网站能够获得天正软件产品的最新消息，另外还能够在天正用户论坛上交流和探讨软件的使用心得。

二.按使用功能分类讲解使用要点1.轴网及其标注轴线是把AutoCAD的线、弧或圆放到特定图层来表示的，因此除了用天正的命令来创立外，也能够用AutoCAD的绘图功能来创立。

启外TArchS.O的轴网输入采用了电子表格的形式，支持鼠标右键的操作，能够一次性绘制非正交的直线轴网。

TArchS.O使用两点轴标的方式来标注所有轴网（直线、弧形、圆形），经过起始轴线和终止轴线确定一组平行或散射的轴线作为—个整体逬行标注，可按需要逬行双侧或单侧标注，能够用【局部隐藏】命令把不用标注的轴线隐藏掉。

双侧标注时形成的两侧轴号是一个对象，因此后续的轴号关联修改能够自动化。

轴号的外偏功能不再设立专门命令，而是利用夹点功能，提供有轴号偏移、改单侧\轴引线长度、轴号横\纵移动三个夹点功能。

另外设计师能够直接双击需要修改的轴号激活在位编辑框修改轴号文字，此时在编辑框外点取鼠标右键还能调用一些轴号相关的编辑命令。

对于轴网的标注还涉及到一个组合轴网的冋题，即直线轴网和圆弧轴网连接所产生的共用轴线冋题。

组合轴网不能一次性完成标注，应分别对直线轴网和圆弧轴网进行标注。

标注第2个轴网时, 它的起始轴线就是第1个轴网的终止轴线，注意使用对话框中的” 共用轴号二这样不但解决了共用轴号的问题，而且第1个轴网的轴号重排时，第2个轴网的轴号也自动重排。

(注意：在绘制这种组合轴网时，点取绘制轴线面板上的”共用轴线”按钮，回到图上选择共用的边界轴线，此时程序默认此径向轴线不再重复绘出，且根据相接的直线轴网自动确定圆弧轴网的进深。

)TArchS.O新增加的【轴网合并】功能，可将多组矩形轴网合并为一个轴网，同时将重合的轴线清理。

合并时，选择矩形轴网的边界线，轴线合自动延伸到该边界。

2・墙与柱墙与柱是平⑥图中的主体构件，要注意到下列几个方廂：(1)•柱子和墙体的加粗和填充是点中图中任意一柱子或墙体，鼠标右键菜单中打开加粗或填充的按钮。

Autocad以上平台在屏幕最下廂状态栏设有两个，快捷按钮。

加粗的线宽以及填充的样式和颜色能够在【设置】\【天正选项】\【加粗填充】面板下面逬行设置, 而且根据墙体和柱子材料的不同能够设为不同的值。

另外不论杲加粗或杲填充都设有标准和详图两种模式，经过绘图比例来控制到底使用何种模式。

轻质隔墙和填充墙的详图填充支持普通填充和线图案填充两种形式，线图案填充主要杲用于表示各种复合墙、砌块墙等。

(2).水平剖切线以下墙体、柱子的绘制问题。

在平面图中，处于假定水平剖切线以下的可见墙如女儿墙或可见柱，不会参与加粗和填充，提供了矮墙和矮柱两种构件来表示。

墙体能够直接经过【绘制墙体】廂板在用途里面设置，而柱子只能在对象特性表里设置。

矮墙的优先级低于其它所有类型的墙，矮墙之间的优先级由墙高决定，不受墙体材料控制。
