实验一 八位全加器的设计
电子科技大学EDA指导书附完整答案讲解
数字系统EDA技术实验指导书学院：学号：姓名：实验一八位全加器的设计一、预习内容1.结合教材中的介绍熟悉QuartusⅡ软件的使用及设计流程；2.八位全加器设计原理。
二、实验目的1.掌握图形设计方法；2.熟悉QuartusⅡ软件的使用及设计流程；3.掌握全加器原理，能进行多位加法器的设计。
三、实验器材PC机一台、EDA教学实验系统一台、下载电缆一根（已接好）、导线若干四、实验要求1、用VHDL设计一个四位并行全加器；2、用图形方式构成一个八位全加器的顶层文件；3、完成八位全加器的时序仿真。
五、实验原理与内容1、原理：加法器是数字系统中的基本逻辑器件。
例如：为了节省资源，减法器和硬件乘法器都可由加法器来构成。
但宽位加法器的设计是很耗费资源的，因此在实际的设计和相关系统的开发中需要注意资源的利用率和进位速度等两方面的问题。
多位加法器的构成有两种方式：并行进位和串行进位方式。
并行进位加法器设有并行进位产生逻辑，运算速度快；串行进位方式是将全加器级联构成多位加法器。
通常，并行加法器比串行级联加法器占用更多的资源，并且随着位数的增加，相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。
实验表明，4 位二进制并行加法器和串行级联加法器占用几乎相同的资源。
这样，多位数加法器由4 位二进制并行加法器级联构成是较好的折中选择。
因此本实验中的8 位加法器采用两个4位二进制并行加法器级联而成。
2、实现框图：1）四位加法器四位加法器可以采用四个一位全加器级连成串行进位加法器，实现框图如下图所示，其中CSA为一位全加器。
显然，对于这种方式，因高位运算必须要等低位进位来到后才能进行，因此它的延迟非常可观，高速运算肯定无法胜任。
通过对串行进位加法器研究可得：运算的延迟是由于进位的延迟。
因此，减小进位的延迟对提高运算速度非常有效。
下图是减少了进位延迟的一种实现方法。
可见，将迭代关系去掉，则各位彼此独立，进位传播不复存在。
8位全加器课程设计报告

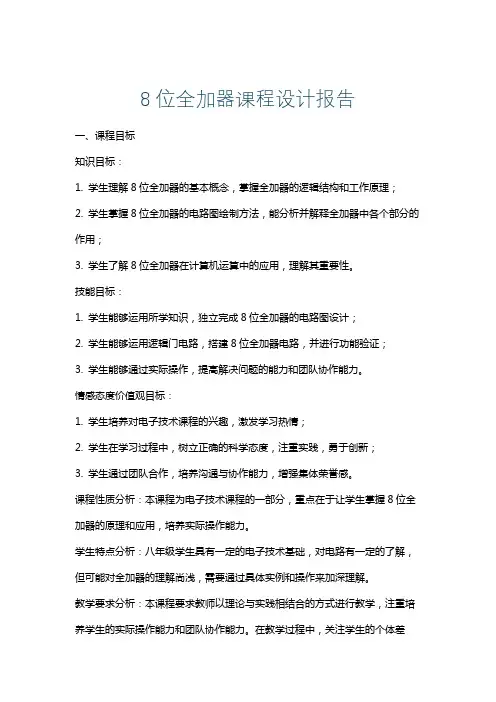

8位全加器课程设计报告一、课程目标知识目标：1. 学生理解8位全加器的基本概念，掌握全加器的逻辑结构和工作原理；2. 学生掌握8位全加器的电路图绘制方法，能分析并解释全加器中各个部分的作用；3. 学生了解8位全加器在计算机运算中的应用，理解其重要性。
技能目标：1. 学生能够运用所学知识，独立完成8位全加器的电路图设计；2. 学生能够运用逻辑门电路，搭建8位全加器电路，并进行功能验证；3. 学生能够通过实际操作，提高解决问题的能力和团队协作能力。
情感态度价值观目标：1. 学生培养对电子技术课程的兴趣，激发学习热情；2. 学生在学习过程中，树立正确的科学态度，注重实践，勇于创新；3. 学生通过团队合作，培养沟通与协作能力，增强集体荣誉感。
课程性质分析：本课程为电子技术课程的一部分，重点在于让学生掌握8位全加器的原理和应用，培养实际操作能力。
学生特点分析：八年级学生具有一定的电子技术基础，对电路有一定的了解，但可能对全加器的理解尚浅，需要通过具体实例和操作来加深理解。
教学要求分析：本课程要求教师以理论与实践相结合的方式进行教学，注重培养学生的实际操作能力和团队协作能力。
在教学过程中，关注学生的个体差异，给予个性化指导，确保课程目标的实现。
通过本课程的学习，学生能够达到上述具体的学习成果。
二、教学内容1. 引言：介绍全加器在数字电路中的重要性，回顾一位全加器的基本原理，引出8位全加器的研究意义。
2. 理论知识：a. 8位全加器的定义和功能；b. 8位全加器的逻辑结构，包括加法器、进位发生器和进位传递部分；c. 8位全加器的真值表和逻辑表达式。
3. 实践操作：a. 8位全加器电路图的绘制；b. 利用集成电路芯片搭建8位全加器电路；c. 电路功能测试及故障排查。
4. 应用拓展：a. 8位全加器在计算机运算中的应用案例；b. 探讨8位全加器与其他数字电路模块的组合应用。
教学大纲安排：第一课时：引言及理论知识（1、2a）第二课时：理论知识（2b、2c）第三课时：实践操作（3a、3b）第四课时：实践操作（3c）第五课时：应用拓展（4a、4b）教材章节关联：本教学内容与教材中“第十章 数字电路及其应用”相关，涉及全加器部分的内容，与教材中的理论知识和实践操作相结合，确保学生能够系统地学习和掌握8位全加器的相关知识。
原理图输入设计8位全加器
原理图输入设计8位全加器一、实验目的掌握运用MAX+plusII原理图编辑器进行层次电路系统设计的方法。
进一步熟悉利用MAX+plusII进行电路系统设计的一般流程。
掌握8位全加器原理图输入设计的基本方法及过程。
二、实验原理一个8位全加器可以由8个1位全加器构成，加法器间的进位可以以串行方式实现，即将低位加法器的进位输出cout与相邻的高位加法器的最低进位输入信号cin相连接。
而一个1位全加器则可由实验一包装元件入库得到。
实验步骤1、为本项设计建立文件夹2、输入设计项目和存盘根据8位全加器原理图输入设计8位全加器。
并另存（Save As）在为本设计建立的文件夹中。
3、将设计项目设置成工程文件将8位全加器设置为工程文件。
4、选择目标器件并编译首先在Assign选项的下拉菜单中选择器件选择项Device，此窗口的Device Family是器件序列栏，应该首先在此拦中选定目标器件对应的序列名，为了选择EPF1K30TC144－3器件，应将此栏下方标有Show only Fastest Speed Grades的勾消去，以便显示出所有速度级别的器件。
完成器件选择后，按OK键。
最后启动编译器，首先选择左上角的MAX+plusII选项，在其下拉菜单中选择编译器项Compiler。
（此编译器的功能包括网表文件提取、设计文件排错、逻辑综合、逻辑分配、适配（结构综合）、时序仿真文件提取和编程下载文件装配等。
）点击Start，开始编译！如果发现有错，排除错误后再次编译。
5、时序仿真接下来应该测试设计项目的正确性，即逻辑仿真，具体步骤如下：（1）建立波形文件。
（2）输入信号节点。
（3）设置波形参量。
（4）设定仿真时间宽度。
（5）加上输入信号。
（6）波形文件存盘。
（7）运行仿真器。
选择MAX+plusII项及其中的仿真器Simulator选项，点击跳出的仿真器窗口中的Start键。
（注意，刚进入窗口时，应该将最下方的滑标拖向最左侧，以便可观察到初始波形）。
实验一 八位全加器的设计
电子科技大学电子工程学院标准实验报告（实验）课程名称EDA技术与应用**:**学号:*****************:**电子科技大学教务处制表实验一八位全加器的设计一、预习内容1.结合教材中的介绍熟悉QuartusⅡ软件的使用及设计流程；2.八位全加器设计原理。
二、实验目的1.掌握图形设计方法；2.熟悉QuartusⅡ软件的使用及设计流程；3.掌握全加器原理，能进行多位加法器的设计。
三、实验器材PC机一台、EDA教学实验系统一台、下载电缆一根（已接好）、导线若干四、实验要求1、用VHDL设计一个四位并行全加器；2、用图形方式构成一个八位全加器的顶层文件；3、完成八位全加器的时序仿真。
五、实验原理与内容1、原理：加法器是数字系统中的基本逻辑器件。
例如：为了节省资源，减法器和硬件乘法器都可由加法器来构成。
但宽位加法器的设计是很耗费资源的，因此在实际的设计和相关系统的开发中需要注意资源的利用率和进位速度等两方面的问题。
多位加法器的构成有两种方式：并行进位和串行进位方式。
并行进位加法器设有并行进位产生逻辑，运算速度快；串行进位方式是将全加器级联构成多位加法器。
通常，并行加法器比串行级联加法器占用更多的资源，并且随着位数的增加，相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。
实验表明，4 位二进制并行加法器和串行级联加法器占用几乎相同的资源。
这样，多位数加法器由4 位二进制并行加法器级联构成是较好的折中选择。
因此本实验中的8 位加法器采用两个4位二进制并行加法器级联而成。
2、实现框图：1）四位加法器四位加法器可以采用四个一位全加器级连成串行进位加法器，实现框图如下图所示，其中CSA为一位全加器。
显然，对于这种方式，因高位运算必须要等低位进位来到后才能进行，因此它的延迟非常可观，高速运算肯定无法胜任。
通过对串行进位加法器研究可得：运算的延迟是由于进位的延迟。
因此，减小进位的延迟对提高运算速度非常有效。
8位全加器的设计

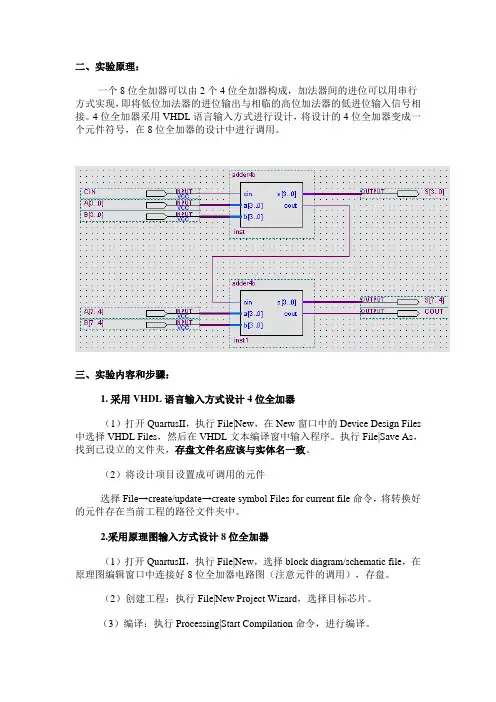

二、实验原理：一个8位全加器可以由2个4位全加器构成，加法器间的进位可以用串行方式实现，即将低位加法器的进位输出与相临的高位加法器的低进位输入信号相接。
4位全加器采用VHDL语言输入方式进行设计，将设计的4位全加器变成一个元件符号，在8位全加器的设计中进行调用。
三、实验内容和步骤：1. 采用VHDL语言输入方式设计4位全加器（1）打开QuartusII，执行File|New，在New窗口中的Device Design Files 中选择VHDL Files，然后在VHDL文本编译窗中输入程序。
执行File|Save As，找到已设立的文件夹，存盘文件名应该与实体名一致。
（2）将设计项目设置成可调用的元件选择File→create/update→create symbol Files for current file命令，将转换好的元件存在当前工程的路径文件夹中。
2.采用原理图输入方式设计8位全加器（1）打开QuartusII，执行File|New，选择block diagram/schematic file，在原理图编辑窗口中连接好8位全加器电路图（注意元件的调用），存盘。
（2）创建工程：执行File|New Project Wizard，选择目标芯片。
（3）编译：执行Processing|Start Compilation命令，进行编译。
（4）引脚锁定：在菜单Assignments中选Assignments Editor按钮，先单击右上方的Pin，再双击下方最左栏的“New”选项，弹出信号名栏，锁定所有引脚，进行编译，存盘。
选择编程模式1，键2、键1输入8位加数，键4、键3输入8位被加数，键8输入进位cin，数码管6/5显示和，D8显示进位cout。
5. 编程下载及验证：执行Tool|Programmer命令，选择program/config；执行start，进行验证，记录结果。
4位全加器的参考源程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY adder4b ISPORT(cin:IN STD_LOGIC;a,b:IN STD_LOGIC_VECTOR(3 DOWNTO 0);s:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);cout:OUT STD_LOGIC);END ENTITY adder4b;ARCHITECTURE art OF adder4b ISSIGNAL sint,aa,bb:STD_LOGIC_VECTOR(4 DOWNTO 0);BEGINaa<='0'&a;bb<='0'&b;sint<=aa+bb+cin;s<=sint(3 downto 0);cout<=sint(4);END art;触发器功能的模拟实现三、实验内容：基本RS触发器、同步RS触发器、集成JK触发器和D触发器同时集成在一个芯片上，实现的原理图如下：输入信号Sd、Rd对应的管脚接按键开关，CLK1、CLK2接时钟源（频率<5Hz）；J，K，D，R，S对应的管脚分别接拨码开关；输出信号QRS，NQRS，QRSC，NQRSC，QJK，NQJK，QD，NQD对应管脚分别接LED灯。
8位全加器课程设计
8位全加器课程设计一、课程目标知识目标：1. 学生能理解8位全加器的基本原理，掌握全加器的电路构成及其功能。
2. 学生能运用所学的数字电路知识，解释8位全加器的工作过程，并分析其特点。
3. 学生能掌握8位全加器在计算机算术运算中的应用。
技能目标：1. 学生能够独立设计并搭建简单的8位全加器电路。
2. 学生能够运用所学知识，解决与8位全加器相关的实际问题，提高问题解决能力。
3. 学生能够通过实验操作，培养观察、分析、总结实验现象的能力。
情感态度价值观目标：1. 学生通过学习8位全加器，培养对电子技术和计算机硬件的兴趣，增强学习动力。
2. 学生在小组合作完成实验过程中，培养团队合作精神和沟通能力，提高合作意识。
3. 学生能够认识到电子技术在实际生活中的应用，增强实践意识，提高创新思维。
课程性质：本课程为电子技术基础课程，以实验和实践为主，注重理论联系实际。
学生特点：学生已具备一定的数字电路基础，具有较强的动手能力和好奇心。
教学要求：结合学生特点，注重启发式教学，引导学生主动探索，提高学生的实践能力和问题解决能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容本章节教学内容主要包括以下三个方面：1. 8位全加器基本原理：- 数字电路基础知识回顾，重点复习加法器原理。
- 介绍8位全加器的电路结构，包括输入、输出及内部逻辑关系。
- 分析8位全加器的工作原理，理解进位产生和传递的过程。
2. 8位全加器电路设计与搭建：- 依据电路原理，制定实验方案，明确实验步骤。
- 使用集成电路芯片和基础电子元件，指导学生动手搭建8位全加器电路。
- 分析实验过程中可能出现的故障及解决办法。
3. 8位全加器的应用与拓展：- 讲解8位全加器在计算机算术运算中的应用，如加法、减法等。
- 探讨8位全加器的拓展应用，如多位全加器、加减混合运算等。
- 结合实际案例，分析8位全加器在现代电子设备中的应用。
教学内容依据教材相关章节进行组织，注重理论与实践相结合，循序渐进地引导学生掌握8位全加器相关知识。
八位加法器设计实验报告
八位加法器设计实验报告实验名称：八位加法器设计实验一、实验目的：1.了解数字电路中加法器的基本原理。
2.学习八位加法器的设计和实现方法。
3.掌握八位加法器的工作过程和输出结果。
二、实验器材：数字电路实验箱、电源线、逻辑门芯片（2个8位加法器芯片、1个与门芯片、1个或门芯片）、导线、电压表，显示器。
三、实验原理：四、具体步骤：1.搭建实验电路。
将两个8位加法器芯片、一个与门芯片、一个或门芯片分别插入数字实验箱中，并使用导线连接它们。
将A和B分别连接到8位加法器芯片的A和B输入端，将进位输入端Cin接地。
然后将两个八位加法器芯片的S0-S7依次连接到特定点，作为低位数；再将与门芯片的S仅连接到A口或B口上的特定点，或门芯片的S仅连接到A口上的特定点；然后将A、B、Cin的高位输入引脚接到与门芯片的输入端上；最后将八位加法器芯片的Cout引脚接到特定点，作为进位输出；将与门芯片和或门芯片的输出引脚接到显示器上。
2.进行实验。
给定任意两个8位操作数A和B，将它们输入到加法器中，并设置进位输入端Cin为0。
观察显示器上的运算结果。
3.分析实验结果。
根据实验数据和观察结果，分析八位加法器的工作过程和输出结果，研究其工作原理。
5.总结实验。
根据实验结果和分析，总结设计和实现八位加法器的方法，并讨论可能存在的问题和改进方法。
五、注意事项：1.在搭建实验电路之前，仔细检查电路连接是否准确、导线是否插紧。
2.在实验过程中，注意实验安全，注意观察显示器上的运算结果，及时记录实验数据。
3.实验结束后，将电源关闭，清理整理实验场地，将实验器材归位。
六、实验结果：S0=1，S1=1，S2=0，S3=0，S4=0，S5=0，S6=1，S7=1，Cout=1七、实验总结：通过本次实验，我学习了数字电路中加法器的基本原理，掌握了八位加法器的设计和实现方法，了解了八位加法器的工作过程和输出结果。
我通过实际搭建电路、输入操作数并设置进位输入，观察了八位加法器的运算结果，并根据实验结果进行了分析和总结。
原题目：实现一个8位全加器电路。
原题目：实现一个8位全加器电路。
实现一个8位全加器电路介绍本文档旨在说明如何实现一个8位全加器电路。
全加器电路是一种用于对两个二进制数进行加法运算的电路。
原理全加器电路由三个输入和两个输出组成。
输入包括两个二进制数位和一个进位位，输出为一个和位和一个进位位。
全加器电路的逻辑如下：- 和位的输出等于输入位和进位位的异或结果- 进位位的输出等于输入位和进位位的与运算结果以及输入位间的或运算结果实现要实现一个8位全加器电路，需要按照以下步骤进行：1. 首先，确定所需的器件和元件。
一个全加器电路通常由逻辑门和触发器构成。
逻辑门可以使用与门、或门、异或门等。
触发器可以使用D触发器、JK触发器等。
2. 根据所需的功能和规格，选择适合的逻辑门和触发器。
3. 依照全加器电路的原理，设计电路图。
将逻辑门和触发器按照一定的连接方式进行连接，满足和位和进位位的运算要求。
4. 制作电路板并连接电路。
根据设计的电路图，将所选的逻辑门和触发器按照正确的接线方式进行连接。
5. 进行电路测试。
使用适当的输入信号（两个二进制数位和一个进位位），检查和位和进位位的输出是否符合预期的结果。
6. 优化电路。
根据测试结果，如果电路效果不好或未能达到预期的输出结果，可以尝试优化电路的设计，调整逻辑门和触发器等元件的选择，重新布线等。
7. 验证电路的正确性。
通过多次测试，确保电路能够稳定地进行加法运算，输出正确的和位和进位位。
结论通过以上步骤，我们可以成功实现一个8位全加器电路。
全加器电路在计算机系统中扮演重要的角色，用于进行二进制数的加法运算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子科技大学电子工程学院标准实验报告（实验）课程名称EDA技术与应用
**:**
学号:*************
****:**
电子科技大学教务处制表
实验一八位全加器的设计
一、预习内容
1.结合教材中的介绍熟悉QuartusⅡ软件的使用及设计流程；
2.八位全加器设计原理。
二、实验目的
1.掌握图形设计方法；
2.熟悉QuartusⅡ软件的使用及设计流程；
3.掌握全加器原理，能进行多位加法器的设计。
三、实验器材
PC机一台、EDA教学实验系统一台、下载电缆一根（已接好）、导线若干
四、实验要求
1、用VHDL设计一个四位并行全加器；
2、用图形方式构成一个八位全加器的顶层文件；
3、完成八位全加器的时序仿真。
五、实验原理与内容
1、原理：
加法器是数字系统中的基本逻辑器件。
例如：为了节省资源，减法器和硬件乘法器都可由加法器来构成。
但宽位加法器的设计是很耗费资源的，因此在实际的设计和相关系统的开发中需要注意资源的利用率和进位速度等两方面的问题。
多位加法器的构成有两种方式：并行进位和串行进位方式。
并行进位加法器设有并行进位产生逻辑，运算速度快；串行进位方式是将全加器级联构成多位加法器。
通常，并行加法器比串行级联加法器占用更多的资源，并且随着位数的增加，相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。
实验表明，4 位二进制并行加法器和串行级联加法器占用几乎相同的资源。
这样，多位数加法器由4 位二进制并行加法器级联构成是较好的折中选择。
因此本实验中的8 位加法器采用两个4位二进制并行加法器级联而成。
2、实现框图：
1）四位加法器
四位加法器可以采用四个一位全加器级连成串行进位加法器，实现框图如下图所示，其中CSA为一位全加器。
显然，对于这种方式，因高位运算必须要等低位进位来到后才能进行，因此它的延迟非常可观，高速运算肯定无法胜任。
通过对串行进位加法器研究可得：运算的延迟是由于进位的延迟。
因此，减小进位的延迟对提高运算速度非常有效。
下图是减少了进位延迟的一种实现方法。
可见，将迭代关系去掉，则各位彼此独立，进位传播不复存在。
因此，总的延迟是两级门的延迟，其高速也就自不待言。
2）八位加法器
用两个并行四位加法器实现一个八位加法器的框图如下：
六、实验步骤
1、用VHDL语言或图形输入法设计一个并行四位全加器；
2、利用步骤一得到的四位全加器使用图形输入法实现一个8位全加器；
3、对最后的顶层文件进行编译、仿真；
4、如果时间有余可以直接设计一个八位的串行全加器，比较上述两种方法
综合后的不同（主要从消耗资源和运算速度考虑）。
七、实验源程序、编译报告及仿真波形
源程序：
1、并行四位全加器源程序
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY ADD_4BIT IS
PORT(C4:IN STD_LOGIC;
A4:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
B4:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
S4:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
CO4:OUT STD_LOGIC);
END ENTITY ADD_4BIT;
ARCHITECTURE ART OF ADD_4BIT IS
SIGNAL S5:STD_LOGIC_VECTOR(4 DOWNTO 0);
SIGNAL A5,B5:STD_LOGIC_VECTOR(4 DOWNTO 0);
BEGIN
A5<='0'&A4;
B5<='0'&B4;
S5<=A5+B5+C4;
S4<=S5(3 DOWNTO 0);
CO4<=S5(4);
END ARCHITECTURE ART;
2、使用并行四位全加器构成的8位全加器图形
仿真波形：
八、结果分析及心得体会
从仿真波形可以看出，本设计符合8位全加器的要求，由于是时序仿真，我们
可以看到输出总有些许延迟，而且能看到输入改变的时候，输出会产生毛刺。
通过本次实验，初步学习了Quartus II 软件的使用，应用了VHDL 语言进行了编程，巩固了理论知识。
由于课前没有预习，造成上手有点慢，下次上课前一定好好预习。
九、思考题
利用8 位二进制加法器为基本元件构成的8位减法器图形如下。
补充说明：add_8bit为本实验中设计的8位全加器；A为8位无符号被减数，B为8位无符号减数，CP为输入借位信号，C为差，D为输出借位信号（低有效）。
