CAXA制造工程师 二维图形的绘制
caxa二维工程图生成讲解学习
c a x a二维工程图生成第11章二维工程图生成利用CAXA实体设计的二维工程图布局生成功能，可方便地生成逻辑上与指定三维零件或装配件以及二维零件关联的二维工程图。
在CAXA实体设计中，工程图可由一张包含一个或多个零件或装配件视图的图纸构成，或由包含各种视图的一系列图纸构成。
生成最初的视图布局后，您就可以按照以下几种方式对工程图进行展开和定义：• 添加新的视图• 在三维设计环境和二维工程之间切换，以相应地修改零件和更新布局视图•利用内含CAXA电子图板的功能添加尺寸和标注• 添加补充外形尺寸和文字• 生成明细表本章内容包括：• 入门介绍• 绘图工具条• 生成新工程布局图• 视图操作• 工程图标注与输出• 工程布局图更新• 绘图模板定义• 生成钣金件的工程图 • 工程图的交流共享入门介绍为有效生成三维零件和装配件以及二维零件的二维工程图视图，CAXA 实体设计提供了简单易懂的设计方法。
不过，在深入讨论这一方法的特殊功效之前，我们应该首先了解 CAXA 实体设计的绘图环境。
CAXA 实体设计绘图环境 生成一个新的工程图或打开一个已有的工程时即可看见CAXA 实体设计绘图环境。
从“文件”菜单中选择“新建”然后选择“绘图”即可生成新工程图。
在“新工程图”对话框中，从可用“工作区”模板中选择一个模板。
在此阶段，究竟选择哪一个模板并不重要。
欲知模板的详细信息，请参阅本章后面“模板定义”一节的介绍。
打开选定绘图模板时，CAXA 实体设计就会把它的用户界面从三维零件生成状态转换到二维工程图生成状态。
菜单、工具条和视图都相应改变，从而提供生成二维工程图的有效环境。
CAXA 实体设计的绘图环境如下图所示：图纸模板显示滚动条状态栏图纸文件名主菜单条 工具栏生成二维工程图布局的启动界面主菜单栏缺省的主菜单栏中包含由工程图生成时需要的绝大多数命令。
主菜单栏选项• “文件”菜单。
除提供工程图调入、保存和打印选项外，本菜单还提供把您的工程图输出到其他格式（如：.DWG 和 .DXF 文件）的选项。
CAXA制造工程师项目训练教程-项目二 二维曲线绘制-文档资料-PPT文档资料
ü 注意：点的输入有两种方式，按空格键拾取工具点和按 回车键直接输入坐标值。
2.2.2 简单曲线绘制
Ø 3.圆弧： ü 定义：圆弧是图形构成的基本要素。 ü 功能：提供了六种方式 • 三点圆弧 • • • 圆心_起点_圆心角 圆心_半径_起终角 两点_半径
• 起点_终点_圆心角 • 起点_半径_起终角 ü 注意：绘制圆弧或圆时状态栏动态显示半径大小。
2.2.3 曲线编辑
Ø 1.曲线过渡 ü 功能：对指定的两条曲线进行圆弧过渡、尖角过渡或对 两条直线倒角。 ü 说明：对尖角、倒角及圆弧过渡中需裁剪的情形，拾取 的段均是需保留的段。 ü 操作：单击主菜单“造型”/“曲线编辑”/“曲线过 渡”，或直接单击按钮。 ü 方式：圆弧过渡、尖角过渡和倒角过渡等三种。
CAXA制造工程师项目训练教程
——项目二 二维曲线绘制
严国华
2019年3月20日
2.1 项目简介
u 项目内容： Ø CAXA制造工程师软件提供强大的二维图形和草图设计功 能； Ø 本项目通过几个常见平面图形的绘制，学习各种二维图 形和草图绘制命令的应用及操作。 u 学习目标： Ø 1.掌握草图、基准平面等概念及应用； Ø 2.学习直线、矩形、圆、圆弧、点、多边形等简单曲线 绘制工具； Ø 3.掌握简单平面图形的绘制和编辑方法。
2.2 相关知识
u 2.2.1 草图与基准平面 u 2.2.2 简单曲线绘制 u 2.2.3 曲线编辑 u 2.2.4 几何变换
Байду номын сангаас
2.2.1 草图与基准平面
Ø 1.草图： ü 定义：草图是生成三维实体必须依赖的封闭曲线组合， 是为特征造型准备的一个平面图形，也是图中所示的投影 图形，所谓的草图曲线就是在草图状态下绘制的曲线。 ü 绘制过程： • ①确定草图基准平面； • ②选择草图状态； • • • ③图形的绘制； ④图形的编辑； ⑤草图参数化。
CAXA实体设计2013二维草图
Page 38
烟台机电工业学校
2019/10/8
2.4.9 重合约束
CAXA实体设计可以对曲线的端点进行重合 约束，重合约束可以将端点、中点约束到草图中 的其他元素。
Page 39
烟台机电工业学校
2019/10/8
2.4.10 中点约束
中点约束就是指将选定的一个顶点或圆心约 束到指定对象的中点处。
打断点
Page 55
烟台机电工业学校
2019/10/8
2.5.11 裁剪
利用裁剪工具可以裁剪掉一个或多个曲线段。
鼠标滑过的轨迹
Page 56
烟台机电工业学校
2019/10/8
谢谢！
Page 57
烟台机电工业学校
2019/10/8
2019/10/8
2.5.1 平移
“平移”工具可以移动草图中的图形。可以 对单独的一条直线或曲线使用本工具，也可以同 时对多条直线或曲线使用本工具。
Page 46
烟台机电工业学校
2019/10/8
2.5.2 旋转
“旋转”工具可用于使几何图形旋转，可对 单条直线/曲线单独使用本工具，也可以对以组几 何图形使用本工具。
2.5.7 圆弧过渡
使用圆弧过渡工具可以将相连曲线形成的交 角进行圆弧过渡。
Page 52
烟台机电工业学校
2019/10/8
2.5.8 倒角
倒角功能提供了三种普遍应用的倒角方式，
方便在草图设计过程选择倒角的方式。支持交叉 线/断开线倒角及一次多个倒角的功能。
选择的第一条边
选择的第一条边
选择的第二条边
Page 15
2.CAXA制造工程师上机练习二 二维图形的绘制
CAXA制造工程师上机练习二二维图形的绘制任务一：练习图一一、创建草图1、在特征树中选择“平面XY”，创建草图。
创建草图的方法：1、单击（绘制草图）图标2、鼠标左键先选择“平面XY”，然后单击鼠标右键，在弹出的快捷菜单中选择“创建草图”即可。
3、在键盘上按F2键。
草图创建后，特征树变为如图1所示：图1二、绘制基准线1、绘制水平线单击曲线生成栏中的（直线）图标，将左侧的立即菜单由图2修改为图3效果，然后移动鼠标在坐标原点单击，绘图区效果如图4所示为：图2 图3 图42、绘制两条垂直线1）将立即菜单调整为如图5所示，，然后用鼠标在水平线上任意绘制一条垂直线，效果如图6所示图5 图62）单击曲线生成栏中的（等距线）图标，将立即菜单由默认设置图7调整为图8所示，完成设置后鼠标单击绘图区中的垂直中心线，向右单击，效果如图9所示：图7 图8图9三、绘制圆1、在“曲线生成栏”上单击（整圆）图标，立即菜单显示为图10所示，鼠标单击绘图区左边交点，然后单击“回车键”，在弹出的白色输入框中中输入半径值：，然后回车，完成Φ50圆的绘制。
效果如图所示图10图11图122、使用同样的方法绘制右边交点上的两个圆，效果如图所示。
提示：如果重复使用前面的命令，可以直接单击鼠标右键。
四、绘制正多边形1、在“曲线生成栏”中单击（正多边形）图标，将立即菜单由图13调整为图14，图13图14鼠标左键在绘图左边交点，然后回车，输入@18.5,0,0，再回车，效果如图15（B）所示。
图15（A 图15（B）五、旋转正八边形（如果是A图效果，就需要旋转）1、单击“几何变换栏”中的（平面旋转）图标，将立即菜单由图16调整为图17的效果，此时状态栏提示“旋转中心点”，鼠标左键单击正八边形的中心，单击后状态栏提示“拾取元素”，这时用鼠标去选择正八边形的八条边，选择完后单击鼠标右键，结束选择，完成正八边形的旋转。
效果如图图18所示。
图16图17图18六、绘制两条相切的圆弧1、单击“曲线生成栏”中的（圆弧）图标，将立即菜单由图19调整为图20，然后单击“空格键”，将点设置为“切点”，然后鼠标分别在Φ50和Φ38两圆的上方单击，朝下移动鼠标控制好相切圆弧的方向，再回车输入上方相切圆弧的半径25，回车，结束第一条相切圆弧的绘制。
CAXA电子图板二维CAD教程
● 与AUTOCAD类似，采用完全中文的Windows人机界面，界 面交互性强，可实时对图形进行设计、编辑修改；
● 提供了一套简单易学的绘图工具，符合工程师设计习 惯，功能强大，且兼容AUTOCAD，是国内设计绘图首选 的绘图软件，可以快速完成各种复杂工程图纸的设计；
● 总之，CAD的二维绘图功能在CAXA电子图板中完全能实 现，且绘图过程中所有菜单和工具的使用符合中国人的 思维习惯（CAD由美国人设计研发，因此符合美国人的 思维习惯及视觉习惯）。
2、CAXA电子图板2005的安装(演示安装过程)
1) 将CAXA电子图板2005的光盘插入至光驱中; 2) 在WINDOWS的操作平台上点击【我的电脑】,然后找
到光驱图标,双击该图标就可进入CAXA电子图板的安装 向导界面. 3) 根据安装向导的提示依次完成安装过程的各步操作. 4) 注意:仅按安装向导的提示操作完成,CAXA2005并不能 运行. 5※) 安装必结须束按照后安将装Cr说ac明k目中录的中要的求E做b.exe文件复制到 安装路径\CAXA\CAXAEB\bin中覆盖即可。
3、CAXA电子图板2005的启动与退出
● CAXA电子图板2005的启动 1)在桌面上用鼠标双击CAXA2005电子图板的图标， 2)用鼠标单击桌面任务栏中的【开始】→【程序】
→【CAXA电子图板2005】→【CAXA电子图板2005】
● CAXA电子图板2005的退出 1) 用鼠标单击菜单栏的【文件】→【退出】 2) 在标题栏的右侧有三个按钮“”，用鼠标单击“”即可 3)在CAXA界面左下角的状态栏中，用键盘键入命令“quit↙”
CAXA电子图板----二维CAD教程
主讲：王芳 机电工程学院
CAXA电子图板简介

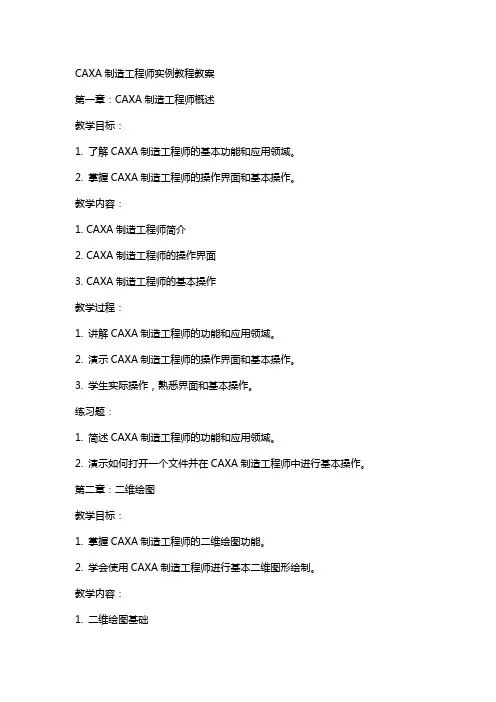

CAXA制造工程师实例教程教案
CAXA制造工程师实例教程教案第一章：CAXA制造工程师概述教学目标：1. 了解CAXA制造工程师的基本功能和应用领域。
2. 掌握CAXA制造工程师的操作界面和基本操作。
教学内容：1. CAXA制造工程师简介2. CAXA制造工程师的操作界面3. CAXA制造工程师的基本操作教学过程：1. 讲解CAXA制造工程师的功能和应用领域。
2. 演示CAXA制造工程师的操作界面和基本操作。
3. 学生实际操作，熟悉界面和基本操作。
练习题：1. 简述CAXA制造工程师的功能和应用领域。
2. 演示如何打开一个文件并在CAXA制造工程师中进行基本操作。
第二章：二维绘图教学目标：1. 掌握CAXA制造工程师的二维绘图功能。
2. 学会使用CAXA制造工程师进行基本二维图形绘制。
教学内容：1. 二维绘图基础2. 基本二维图形的绘制3. 二维图形的编辑教学过程：1. 讲解二维绘图基础，包括坐标系和图层。
2. 演示基本二维图形的绘制方法。
3. 讲解二维图形的编辑方法，包括移动、旋转和缩放。
4. 学生实际操作，练习绘制和编辑二维图形。
练习题：1. 简述CAXA制造工程师二维绘图的基础知识。
2. 演示如何使用CAXA制造工程师绘制一个矩形。
3. 演示如何使用CAXA制造工程师编辑一个已绘制的图形。
第三章：三维建模教学目标：1. 掌握CAXA制造工程师的三维建模功能。
2. 学会使用CAXA制造工程师进行基本三维模型创建。
教学内容：1. 三维建模基础2. 基本三维图元的创建3. 三维模型的编辑教学过程：1. 讲解三维建模基础，包括坐标系和视图。
2. 演示基本三维图元的创建方法。
3. 讲解三维模型的编辑方法，包括移动、旋转和缩放。
4. 学生实际操作，练习创建和编辑三维模型。
练习题：1. 简述CAXA制造工程师三维建模的基础知识。
2. 演示如何使用CAXA制造工程师创建一个长方体。
3. 演示如何使用CAXA制造工程师编辑一个已创建的三维模型。
工程制图基础第10章 CAXA二维计算机绘图基础
返回章目录
10.2.2作图步骤
1．设置绘图环境
在绘图工具条中左上角左键点取【新建】工具“ ”，选 择【GB-A3】，点击【确定】，得到A3图纸的绘图区域。
可以采用系统默认的图层颜色进行绘图，也可以左键点取“
”图标，进行各层图线颜色设置。各种线宽可以在打印
第10章 CAXA二维计算机绘图基础
4．标尺寸
点击绘图区上方【尺寸】工具 “ ”，将立即菜单设置 为“1.基本标注”，拾取俯视 图中底板矩形的前边线和后 边线，拖动到适当位置点击 左键确定尺寸线位置，自动 标出底板的宽度48。 拾取俯视图中右边的小圆，将 立即菜单设置为：“2.文字平 行”；“5.前缀2%x%c16拖 动到适当位置点击左键，自 动标出小圆直径2×φ16，如 图10-19所示。用同样的方法 标出其他形体的定位和定形 尺寸。
第10章 CAXA二维计算机绘图基础
4．画中间线和连接线（如图10-9）
（1）绘制竖直线 （2）绘制切线 左键拾取“ ”，按空格 键点出工具点菜单，选择”T：切点”， 拾取R15圆弧右侧，再次键盘输入“T” ，并左键拾取R58圆弧中部即可画出该两 圆弧的切线。 （3）绘制连接圆弧 左键拾取【过渡】工具 “ ”，左下角立即菜单为“1：圆弧； 2：剪裁；3：半径15”，再左键拾取φ65 圆弧的左端和上部的直线下端，即可画出 R15连接圆弧。用同样的方法可以画出 R12和R10的连接圆弧，如图10-9所示。 （4）修剪 左键点击【裁剪】工具“ ” ，用左键拾取圆弧R13多余的部分，用剪 裁工具修剪后结果如图10-9。
上机操作1：绘制图10-5所示的 平面图形（遵循先画已知线， 再画中间线，后画连接线。 10.2.1作图目的 1） 掌握设置和使用图层管理 器。 2） 熟悉直线、切线、圆、椭 圆、圆弧、等距线等绘图命令 的使用。 3） 熟悉剪裁、齐边、拉伸、 倒角、圆弧过渡等编辑命令。 4） 掌握平面图形的绘图方法 和技巧。 5） 掌握点捕捉功能的使用。
《CAXA制造工程师——二维草图绘制练习(一)》电子教案
难点
曲线生成与编辑功能的综合应用
教法
学法
讲授法、演示法、练习法
教学
用具
教学
过程
作业
布置
教学
后记
教学过程：练习书本P30图2-4、图2-5，P217图附一2
课题
二维草图绘制练习（一）
课时
2
编号
执教
日期
班级
日期
教学
目标
知识与技能：
掌握曲线生成与编辑功能的使用方法。
过程与方法：
通过教师讲解和演示带着学生一起学习CAXA制造工程师软件草图绘制部分内容。
情感、态度与价值观：
本次课采用讲、练相结合的形式，使学生能融入课堂，并第一时间学而致用。
教学ห้องสมุดไป่ตู้
重点
曲线生成与编辑功能的使用方法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上一页
下一页
CAXA制造工程师 ⒊圆弧命令 圆弧的生成方式有六种：三点圆弧、圆心_起点_圆心角、 圆心_半径_起终角、两点_半径、起点_终点_圆心角、起 点_半径_起终角。 ⒋曲线裁剪命令 曲线裁剪是用一个或多个几何元素（曲线或点被称为剪 刀），对给定曲线（称为被裁剪线）进行修整，删除不需 要的部分，得到新曲线，即使用曲线做剪刀，裁掉给定曲 线上不需要的部分。
上一页
下一页
CAXA制造工程师
三、实施过程
上一页
下一页
CAXA制造工程师
四、小结 五、举一反三
上一页
下一页
CAXA制造工程师
任务三 吊钩
一、项目任务
相关知识：整圆、等距线、倒角、圆弧过渡
上一页 下一页
CAXA制造工程师
二、学习任务
学习根据图形中包含的许多隐藏条件，灵活运用绘图工具， 正确地完成图形的绘制。
CAXA 2006制造工程师
CAXA制造工程师
课题二 二维图形的绘制
任务一 压盖 一、项目任务
相关知识：直线、整圆、曲线裁剪
上一页 下一页
CAXA制造工程师 二、学习任务 ⒈直线命令 直线是图形构成的基本要素。直线功能提供了六种：两点 线、平行线、角度线、切线/法线、角等分线和水平/铅垂 线。 ⒉整圆命令 整圆的生成方式有三种：圆心_半径、三点圆、两点_半径， 系统默认绘制整圆的方法是通过圆心和半径的方式来进行 的。
上一页
下一页
CAXA制造工程师
任务二
摇柄
一、项目任务
相关知识：直线、整圆、等距线、圆弧连接
上一页 下一页
CAXA制造工程师
二、学习任务
⒈等距线 绘制给定曲线的等距线，用鼠标单击带方向的箭头可以确 定等距线位置。等距线的生成方式有“等距”和“变等距” 两种。 ⒉曲线过渡 曲线过渡对指定的两条曲线进行圆弧过渡、尖角过渡或对 两条直线倒角。
上一页
下一页
CAXA制造工程师
四、小结 在本例中，连接弧时需要的辅助线和辅助圆较多，最好在绘制时 一边绘制一边删除。
上一页
下一页
ቤተ መጻሕፍቲ ባይዱAXA制造工程师
五、举一反三
上一页
下一页
CAXA制造工程师 实现过程
上一页
下一页
CAXA制造工程师
任务五 线架造型
一、项目任务
相关知识：三维线架结构绘图、绘图平面的切换、二维 绘图的综合运用、图素的可见性
三、实施过程
上一页
下一页
CAXA制造工程师
上一页
下一页
CAXA制造工程师
四、小结
本例的主要任务是绘制吊钩图形。重点是利用等距线、 整圆、曲线过渡等功能绘制吊钩图形。在利用整圆绘制圆 弧时，要学会利用辅助圆绘制所需圆的方法。 本例的绘制过程是：确定绘图的中心线→等距出其他 线段→绘制所需要的圆→绘制连接圆弧→边角处理。
上一页
下一页
CAXA制造工程师 三、实施过程
上一页
下一页
CAXA制造工程师
四、举一反三
五、小结 本例主要涉及整圆、两点线、修剪等命令的使用，其中在绘 制两边的小孔时，最重要的是要确定小孔的圆心，最好的方 法是用坐标输入的方法，找到两组同心圆的圆心，然后利用 工具点的“切点”绘制四条切线，最后进行修剪。
上一页
下一页
CAXA制造工程师
五、举一反三
上一页
下一页
CAXA制造工程师
任务四 交换齿轮架 一、项目任务
相关知识：直线中的两点线和角度线，整圆、，圆弧过渡， 等距线
上一页 下一页
CAXA制造工程师
二、学习任务
学习综合运用曲线绘制和曲线编辑工具，绘制图形的技巧 与方法。
三、实施过程
上一页
下一页
CAXA制造工程师
上一页 下一页
CAXA制造工程师
三、实施过程
线架造型的绘制过程
上一页
下一页
CAXA制造工程师
上一页
下一页
CAXA制造工程师
五、举一反三 利用曲线生成和曲线编辑功能完成线架造型。
上一页
下一页
CAXA制造工程师
关键步骤提示：
上一页
下一页
上一页 下一页
CAXA制造工程师
二、学习任务
1、绘图平面的切换 • F5键：将当前平面切换至xoy面。 • F6键：将当前平面切换至yoz面。 • F7键：将当前平面切换至xoz面。 • F8键：显示轴测图。按轴测图方式显示图形。 • F9键：切换作图平面（xoy、xoz、yoz），重复按F9键， 可以在三个平面中相互转换。 2、图素的可见性 隐藏：隐藏指定的曲线或曲面。 可见：使隐藏的元素可见。 3、平移 对拾取到的曲线或曲面进行平移或拷贝。平移有2种方式 即两点和偏移量。
