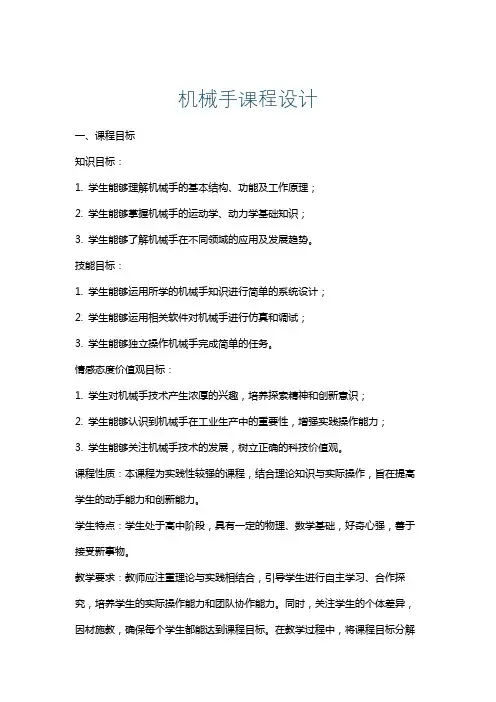

机械手课程设计一、课程目标知识目标：1. 学生能够理解机械手的基本结构、功能及工作原理；2. 学生能够掌握机械手的运动学、动力学基础知识；3. 学生能够了解机械手在不同领域的应用及发展趋势。
技能目标：1. 学生能够运用所学的机械手知识进行简单的系统设计；2. 学生能够运用相关软件对机械手进行仿真和调试；3. 学生能够独立操作机械手完成简单的任务。
情感态度价值观目标：1. 学生对机械手技术产生浓厚的兴趣，培养探索精神和创新意识；2. 学生能够认识到机械手在工业生产中的重要性，增强实践操作能力；3. 学生能够关注机械手技术的发展，树立正确的科技价值观。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，旨在提高学生的动手能力和创新能力。
学生特点：学生处于高中阶段，具有一定的物理、数学基础，好奇心强，善于接受新事物。
教学要求：教师应注重理论与实践相结合，引导学生进行自主学习、合作探究，培养学生的实际操作能力和团队协作能力。
同时，关注学生的个体差异，因材施教，确保每个学生都能达到课程目标。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 机械手基本结构及功能- 介绍机械手的组成部分，如基座、关节、手臂、手腕、末端执行器等；- 解释各部分功能及其相互关系。
2. 机械手的运动学与动力学- 讲解机械手的运动学原理，包括正运动学、逆运动学；- 分析机械手的动力学特性，如力、扭矩、速度等。
3. 机械手控制系统及编程- 介绍常见的机械手控制系统及其原理；- 指导学生进行简单的机械手编程操作。
4. 机械手应用及发展趋势- 分析机械手在不同领域的应用，如工业生产、医疗、服务业等；- 探讨机械手技术的发展趋势，如智能化、网络化等。
5. 机械手设计与仿真- 教授机械手设计的基本方法，包括需求分析、结构设计、参数计算等；- 引导学生运用相关软件（如CAD、SolidWorks等）进行机械手设计和仿真。
机械手课程设计
控制系统的调试和优化
调试方法：通过 观察机械手的运 动状态和参数， 进行调试
优化目标：提高 机械手的工作效 率和稳定性
优化方法：调整 控制系统的参数， 优化控制算法
调试和优化工具： 使用专业的调试 和优化软件，如 MATL AB等
06
机械手运动学仿真分析
运动学仿真的基本原理和方法
运动学仿真的基本原理：通过计算机模拟机械手的运动过程，分析其运动学特性。 运动学仿真的方法：包括有限元分析、动力学分析、运动学仿真等。 有限元分析：通过建立机械手的有限元模型，分析其应力、应变等特性。 动力学分析：通过建立机械手的动力学模型，分析其加速度、速度、位移等特性。 运动学仿真：通过建立机械手的运动学模型，分析其运动轨迹、运动时间等特性。
04
机械手课程设计任务分析
设计任务和要求
设计目标：完成机械手的设计、制作和调 试
设计内容：包括机械结构、控制系统、传 感器等
设计要求：满足功能需求，保证稳定性和 可靠性
设计流程：需求分析、方案设计、制作调 试、评估优化
设计工具：CAD、SolidWorks、Matlab 等
设计成果：提交设计报告、制作实物模型、 进行演示和讲解
运动学仿真的实现和结果分析
仿真软件：选择合适的运动学仿真软件，如Adams、Simulink等
模型建立：根据机械手的结构、尺寸和运动特性建立仿真模型
仿真参数设置：设置仿真时间、步长、精度等参数
仿真结果分析：分析仿真结果，包括位移、速度、加速度、力等参数，判断机械手的运 动性能和稳定性
运动学仿真的应用和意义
调试
控制系统的硬件设计
控制器：负责控制机械手的动作和运行
传感器：用于检测机械手的位置、速度、 力等参数
课程设计机械手
课程设计机械手一、课程目标知识目标：1. 让学生掌握机械手的结构组成及其工作原理，理解其应用场景。
2. 使学生了解并掌握机械手的基本动作控制方法，如抓取、搬运等。
3. 帮助学生了解机械手在工业生产、日常生活等领域的实际应用。
技能目标：1. 培养学生运用所学知识对机械手进行设计与创新的能力。
2. 提高学生运用编程软件对机械手进行动作编程与控制的能力。
3. 培养学生团队协作、沟通表达的能力，能就机械手的设计与应用进行讨论。
情感态度价值观目标：1. 培养学生对机械手及其相关技术的兴趣，激发学生探索未知、创新实践的欲望。
2. 培养学生关注社会发展，认识到机械手在现代社会中的重要作用，增强学生的社会责任感。
3. 引导学生树立正确的价值观，认识到技术进步对社会生产力的推动作用。
分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握基础知识的基础上，提高实践操作能力，培养创新思维和团队协作精神。
通过本课程的学习，学生能够具备以下具体学习成果：1. 能够描述机械手的结构、工作原理及应用场景。
2. 能够运用编程软件对机械手进行基本动作编程与控制。
3. 能够参与团队讨论，就机械手的设计与应用提出自己的观点和建议。
4. 能够关注机械手技术的发展，认识到其在社会生产中的价值。
二、教学内容根据课程目标，本章节教学内容主要包括以下几部分：1. 机械手的结构组成与工作原理- 介绍机械手的各个组成部分，如机械臂、执行器、传感器等。
- 分析机械手的工作原理，包括驱动方式、控制系统等。
2. 机械手的动作控制方法- 讲解机械手的基本动作，如抓取、搬运、旋转等。
- 探讨不同动作的控制方法，如编程控制、传感器控制等。
3. 机械手的实际应用- 分析机械手在工业生产、医疗、家庭等领域的应用案例。
- 讨论机械手在实际应用中存在的问题及解决方案。
4. 机械手设计与创新- 引导学生了解机械手设计的基本原则，如结构优化、功能需求等。
- 鼓励学生进行机械手创新设计，提出自己的设计方案。
机械手手部课程设计
设计过程：包括需求分析、方案设计、详细设计、仿真验证等阶段
设计成果：提交设计报告、设计图纸、仿真结果等
设计评价：根据设计成果进行评价，包括设计质量、创新性、实用性等方面
课程设计的步骤和方法
添加标题
添加标题
添加标题
添加标题
添加标题
添加标题
添加标题
确定课程目标：明确机械手手部课程的教学目标和要求
机械手手部控制系统设计
06
控制系统的类型和特点
控制系统类型：开环控制系统、闭环控制系统、半闭环控制系统
开环控制系统特点：结构简单、成本低、响应速度快
闭环控制系统特点：精度高、稳定性好、抗干扰能力强
半闭环控制系统特点：结合了开环和闭环控制系统的优点，具有较高的精度和稳定性，同时响应速度快，成本低。
优化方法：遗传算法、粒子群优化算法、模拟退火算法等
控制算法：PID控制、模糊控制、神经网络控制等
控制策略：开环控制、闭环控制、自适应控制等
稳定性分析：系统稳定性、鲁棒性、抗干扰性等
控制系统的实验和性能评估
实验目的：验证控制系统的性能和稳定性
性能指标：响应时间、精度、稳定性等
评估结果：根据实验数据，分析控制系统的性能和稳定性，提出改进措施
复合驱动：结合多种驱动方式，具有综合性能好、适应性强等特点
驱动系统的设计和计算
驱动系统的选择：根据机械手的运动需求选择合适的驱动系统
驱动系统的设计：包括驱动器的选择、驱动器的安装位置、驱动器的控制方式等
驱动系统的计算：包括驱动器的功率计算、驱动器的扭矩计算、驱动器的速度计算等
驱动系统的优化：根据计算结果对驱动系统进行优化，提高系统的性能和效率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业综合课程设计
一、设计题目
1、题目名称：单轴机械手
2、主要技术参数：电机功率(W) 100W
额定扭矩(N. m 0.32NM
额定转速(rpm) 3000
导程(mm) 3 12
最大线速度(mm/s) 150 600
可搬重量（kg）>
水平20 5
垂直 4 2
额定动负载
额定推力(N) 157 80
重复定位精度(mm) 0.02mm
有效行程(mm) 100---8000
负载仲出长度500mm以内。
位置开关Omron EE-SX67}3组:十限位，一限位，零点。
结构件材质铝合金C 6063)，表面阳极化处理
防护等级IP65。
使用环境温度0-400 C，湿度85%以下无结露。
二、设计目的
本课程设计运用所学的机械专业的知识进行一次较全面的设计能力的训练，其基本目的是：
1、培养学生应用机械专业的基础理论解决工程实际具体问题的能力。
2、培养学生掌握机械产品设计方法及设计步骤。
3、训练和提高学生对机械产品设计的基本能力：如计算、绘图、应用设计资料、标准和规范、编写技术文件（说明书）等能力。
三、设计要求
要求每位学生在设计过程中，充分发挥自己的独立工作能力及创造能力，对每个问题都应进行分析、比较，并提出自己的见解，反对盲从，杜绝抄袭。
在设计过程中必须做到：
（1）随时复习教科书、听课笔记及习题。
（2）及时了解有关资料，做好准备工作，充分发挥自己的主观能动性和
创造性。
（3）认真计算和制图，保证计算正确和图纸质量。
（4）按预定计划循序完成任务。
四、设计内容
1、产品三维图1张
2、产品全部零件图若干张
3、产品装配图 1张
4、编写设计说明书1份
具体包括：
（1）封皮；
（2）目录；
（3）设计题目；
（4）设计计算；
（5）对设计后的评价；
（6）参考文献资料。
等等。
五、参考文献
1 、机械零件设计手册；
2 、传感器应用手册；
3 、机械设计禁忌手册；
4 、金属机械加工禁忌手册；
5 、材力、理力、零件等教材。
六、设计进程
1、准备阶段（1天）
（1）搜集资料；
（2）研究题目。
2、方案设计（3天）
3、产品结构设计（三维）（4天）
4、零件图（4天）
5、答辩（3天）
（1）编写整理说明书（2天）
（2）答辩。
七、注意事项
1、设计过程独立完成；
2、设计成果符合要求。
单轴机械手工况参数：
电机功率(W) 100W
额定扭矩(N. m 0.32NM
额定转速(rpm) 3000
导程(mm) 3 12
最大线速度(mm/s) 150 600
可搬重量（kg）>
水平20 5
垂直 4 2
额定动负载
额定推力(N) 157 80
重复定位精度(mm) 0.02mm
有效行程(mm) 100---8000
负载仲出长度500mm以内。
位置开关Omron EE-SX67}3组:十限位，一限位，零点。
结构件材质铝合金C 6063)，表面阳极化处理
防护等级IP65。
使用环境温度0-400 C，湿度85%以下无结露。
用语说明:
1.润滑脂;
为了让导杆及滚珠丝杆动作流畅而涂抹在接触而上的高粘度油脂。
2.步进马达
通过开环控制，与输入脉冲信号成比例进行角度定位的马达。
3.轴向负载
施加在轴方向上的负载。
4.滚珠丝杆的种类
研磨丝杆:由于是研磨加工丝杆，所以精度高，但是昂贵
滚轧丝杆:由于是滚轧加工丝杆，所以能够大量生产
5.轴向
在滑块移动轴上，前后方向上的角度变动。
CMa方向)
6.径向
在滑块移动轴上，左右方向上的角度变动。
(Mb方向)
7.刹车
主要用于垂直轴，
8.向心负载
相对于水平滑块，
9.导程
用于在伺服关闭时防止滑块落下。
切断电源则刹车变为ONo
在90方向上从上向下的负载。
进给丝杆的导程，是指马达每旋转1周(也就是进给丝杆旋转1周时)所移动的距离。
驱动轴的速度与推力随着导程值的变化而变化。
10.速度
当使用交流伺服马达时，额定转速为3000rpm
也就是1秒50转。
此时，如果丝杆导程为20mm，则速度为50转/sx20mm/转=1000 m m/s。
11.推力
导程较大则推力较小，导程较小则推力增大。
12.重复定位精度
向同一点反复进行定位时，停止位置的精度误差。
13.绝对定位精度
在通过坐标值指定的任意定位点上进行定位时，坐标值与实际测量值的差值。
14.可搬运重量
驱动轴的滑块/拉杆能够移动的物品重量。
15.零点
这是一个机械臂上的物理位置点，是驱动轴动作的基准点。
驱动轴是以距零点多少个脉
冲计数的方式，记忆所有的移动位置。
学生课程设计说明书撰写要求
编写课程设计说明书是课程设计工作的重要组成部分。
课程设计说明书也是设计技术文件之一，它提供了设计理论根据和计算数据，为审核设计的人员查阅。
一、封面格式Array封面格式如图1所示。
二、说明书内容
说明书大致包括以下内容：
(1) 目录（标题及页次）
(2) 设计任务书（应包括设计主要技术参数、成果
要求
和时间安排等）
(3) 方案的分析和拟定
(4) 元器件的选择
(5) 总体设计与计算
(6) 传动件的设计计算、标准元件的选择与校核
(7) 其他
(8) 参考资料(资料编号主要责任者．书名．版
本．出版地：出版者，出版年)。
举例如下：
1 邱宣怀主编．机械设计．第4版．北京：高等
教育出版社，1997
此外，如对制造、使用有一些必须加以说明的技术
要求，例如装配、拆卸、安装和维护等，也可以写入。
三、注意事项
编写计算说明书时应注意以下几点：
(1) 要注意书写工整、简图正确清楚，文字简练。
(2) 计算内容要列出公式，代入数值，写下结果，标明单位，中间运算应省略。
(3) 应编写必要的大小标题，附加必须的插图（如轴的受力分析图等）和表格，写出简短结论(例如“满足刚度强度要求”，注明重要公式或数据的来源（参考资料的编号和页次）。
(4) 设计说明书采用16开纸书写，加封面（格式如图1）
图2 文件袋封面格式后装订成册。
书写格式如表1。
(5) 应认真整理和检查全部图纸和设计说明书，折叠图纸时，标题栏部分朝外，以方便查阅，将图纸与课程设计说明书装入文件袋，所加文件袋封面格式如图2所示。
表1 设计说明书书写格式（计算部分）
长春工程学院机电学院
专业综合课程设计
课程设计说明书
设计题目
专业
班级
学生姓名
指导教师
成绩：
年月日
长春工程学院机电学院
专业综合课程设计
学生姓名：学号：
专业：班级：
设计题目：
指导教师：成绩：
内装材料
完成日期：年月日。
