上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路(附答案)
故障电路
宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________
答案：
奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的
答案：15. V ； A2 ； R1 ；断路
虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________
答案：14. 若电流表有示数：R 断路，若电流表无示数：L 断路
金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则：
① 电路中的故障可能是 （17） ；
② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串
联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
闵行：17. 在如图10所示的电路中，电源电压保持不变。
电路中存在断路故障，且故障只可能发生在电阻R 1、R 2处，当电键S 由断开到闭合时：
（1）如果电压表V 的示数变大，则故障可能是__________________。
（2）如果电流表A 与A 1的示数始终相等，则故障可能是_______________。
答案：17.（1）R 2断路或R 2断路且R 1断路 （2）R 1断路或R 1断路且R 2断路
浦东新区：16．如图5所示的电路中，闭合电键S 后，电路能正常工作。
由于电阻R 或灯L 之一发生了故障，导致灯L 不再发光。
用一个同规格且完好的灯L'替换 (23) 就能准确判断出具体的故障原因。
请根据相关信息，写出替换后所看到的现象及相应的故障。
(24) 图3
答案：16. (23)R ； (24)若L'和L 均发光，则R 断路；若L'发光且L 不发光，则L 短路；若L'不发光，则L 断路。
普陀：7、在图2所示的电路中，电源电压保持不变．闭合电键S ，灯L 正常发光，过了一段时间，观察到两电表指针向相反方向偏转。
若电路中只有一处故障，且只发生在电阻R 或L 上，则下列判断正确的是（ ）
A ．灯L 一定断路
B ．灯L 一定短路
C ．灯L 一定不亮
D ．电阻R 可能断路
答案：C
青浦：17．在图5所示的电路中，电源电压保持不变。
已知电路中仅有一处故障，且只发生在R 1、R 2上，闭合电键S ，两个电表中只有一个电表的指针发生偏转，则电路中可能发生的故障是________(25)。
请写出指针发生偏转的电表及相对应的故障。
________(26)
答案：
松江：14．在图9所示电路中，电源电压不变，闭合电键后电路正常工作。
一段时间后，电压表示数突然变大。
若电路中只有一处故障且只发生在灯L 或电阻 R 处。
① 电路中出现的故障可能是： （16） 。
② 为进一步确定故障情况，小红断开电键后，先拆下灯L ，再拆下电阻R ，并将R 接入原L 处，再闭合电键观察此时电压表示数。
请判断小红的方案是否可行及其理由： （17） 。
图5
答案：
徐汇：8. 如图2所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）
A. 若灯L'亮，则可能是灯L断路
B. 若灯L'亮，则一定是电阻R短路
C. 若灯L'不亮，则可能是灯L短路
D. 若灯L'不亮，则一定是电阻R断路
答案：D
徐汇：16. 在图7所示的电路中，电源电压保持不变，闭合电键S，发现灯L不亮，电压表有示数。
故障仅发生在电阻R、灯L上某一处。
某同学把电流表串联接入电灯L和电阻R之间，由此来取得电路故障。
请写出电流表有否示数及对应的故障___________________。
答案：
杨浦：17. 在图8所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障。
①如果电压表示数为__________；则可能存在的故障是____________________________。
②如果电压表示数为__________；则可能存在的故障是____________________________。
答案：
长宁：17.如图4所示的电路中，电源电压为U且保持不变。
闭合
故障，且发生在电阻R或灯L处。
请根据相关信息写出电表示数情
况及对应的故障。
__________________________________________________
答案：。

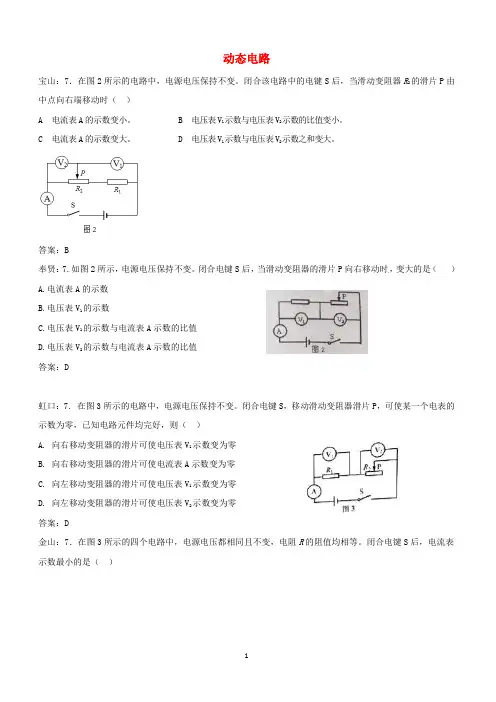

上海市各区2018届中考物理一模试卷按考点分类汇编：动态电路
动态电路宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ）A ．电压表V 的示数变小B ．电压表V 示数与电流表A 示数的乘积变大C ．电流表A 示数与电流表A 1示数的比值变大D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。
上海市各区2018届中考物理一模试卷按考点分类汇编 情景实验
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
知识和二力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用计算大气压强的是________，理由是_______________________________________。

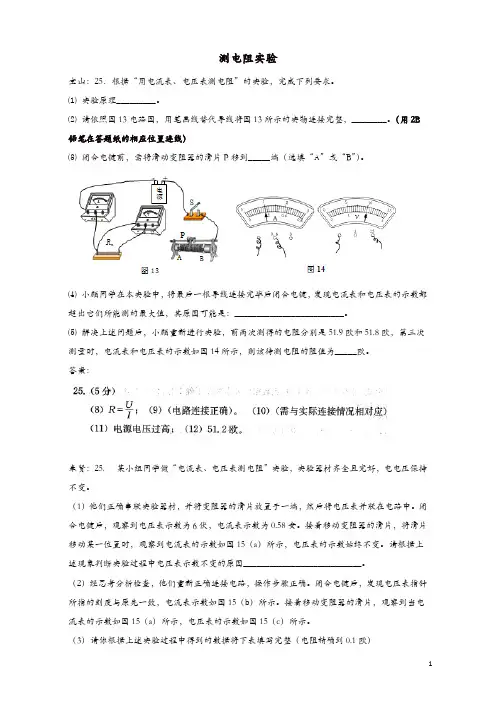

上海市各区2018届中考物理一模试卷按考点分类汇编 测电阻实验
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B 铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电（电压为2伏的整数倍且保持不变）、一个待测电阻R 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。
2018年初三物理一模汇编-故障电路专题-郭博彦
（宝山）15．在图5所示的电路中，电源电压为U 。
已知电路中仅有一处故障，且只发生在电阻R 1、R 2上，电键S 闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
___________________________________________________________________答案：若电流表的示数为I （I ≠0），则电阻R 1短路； 若电流表的示数为0，则电阻R 2断路。
（奉贤）15. 如图6所示，电源电压为U 且保持不变。
（1）若电路元件均完好，闭合电键S 后，示数不变的电表是 （19） 。
（2）若电路中有故障，且只发生在电阻R 1、R 2上，闭合电键前后，发现所有的电表示数都不变，则一定有故障的元件是 （20） ，此元件发生的故障情况是 （21） 。
答案：15．(19)V A 2 (20)R 1 (21) 断路（虹口）14．在图5所示的电路中，电源电压为U 。
已知电路中仅有一处 故障，且只发生在电阻R 、灯L 上。
电键S 闭合前后，电流表指针所 在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________答案：电流表无示数时故障为L 断路； 电流表有示数时故障为R 短路。
图5（16）（嘉定） 15．在图9所示的电路中，电源电压为U 保持不变。
闭合电键S 后，电路正常工作。
一段时间后，小灯L 突然熄灭，只有一个电压表有示数。
若电路中只有一处故障，且只发生在灯L 或电阻R 上，请根据相关信息，写出发生故障后各电表的示数及相对应的故障。
（19） 。
答案：V 1示数为U ，V 2示数为0，L 短路或R 断路；（2分，对应故障未写完整得1分） V 1示数为0，V 2为U ，L 断路。
（2分）（金山）16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
上海市各区2018届中考物理一模试卷按考点分类汇编 情景实验
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
上海市各区2018中考物理一模试卷按考点分类汇编测电阻实验
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。
2018年初三一模 故障电路专题汇编
上海市各区县2018届初三物理试题故障电路专题分类精编1、（2017杨浦第17题）在图所示的电路中，电源电压为U ，闭合电键S ，发现两电表指针的位置均不变，已知故障只发生在电阻上海试卷、上海试卷上，请根据相关信息写出电压表的示数及相应的故障。
①如果电压表示数为__________；则可能存在的故障是____________________________。
②如果电压表示数为__________；则可能存在的故障是____________________________。
2、（2017徐汇第8题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭，电压表示数变小。
若电路中只有一处故障，且只发生在灯L 或R 上。
现用一只规格相同且完好的灯L '替换灯L ，关于电路故障判断正确的是（ ）A. 若灯L '亮，则可能是灯L 断路B. 若灯L '亮，则一定是电阻R 短路C. 若灯L '不亮，则可能是灯L 短路D. 若灯L '不亮，则一定是电阻R 断路3、（2017徐汇第16题）在图7所示的电路中，电源电压保持不变，闭合电键S ，发现灯L 不亮，电压表有示数。
故障仅发生在电阻R 、灯L 上某一处。
某同学把电流表串联接入电灯L 和电阻R 之间，由此来取得电路故障。
请写出电流表有否示数及对应的故障___________________。
4、（2017宝山第1题）在图5所示的电路中，电源电压为U 。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S 闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据 相关信息写出电流表的示数及相应的故障。
_______________________________________5、（2017虹口第14题）在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
上海市徐汇区2018届九年级中考一模物理试卷含详解
17. 在课外实践活动中，某小组同学为了探究纸锥竖直下落时间长短与哪些因素有关．他们用质量、形状不同 纸锥进行竖直下落实验，并用闪光照相机记录不同纸锥从同一高度下落的运动情况，照相机每隔0.2s曝光一次，拍摄的照片如图所示．已知图（a）、（b）中，纸锥的质量相同，形状不同，（b）中纸锥的锥头更尖．图（b）、（c）中，纸锥的形状相同，质量不同，（c）中纸锥质量较大．请根据实验现象及相关条件，归纳得出初步结论．
①分析比较图中的（a）与（b），可得到的初步结论是：________；
②分析比较图中的（b）与（c），可得到的初步结论是：________．
三、作图题
18. 水平地面上有一重为5牛的物体．请在图中用力的图示法画出重物对地面的压力．
19. 如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：电流表仅测流过滑动变阻器的电流，向左移动滑动变阻器的滑片P，电流表示数变大．
C．注射器注射药液利用了活塞的推力产生的压强，与大气压无关，故C不符合题意．
D．洒水壶洒水利用了液体的压强，与大气压无关，故D不符合题意．
7. 两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于
A. 减小了导体长度
（1）通过电阻R1的电流；
（2）电阻R2的电功率．
23. 如图所示，电源电压为18伏保持不变，定值电阻R1 阻值为20欧，滑动变阻器R2标有“120Ω 1A”字样，闭合电键S后，电流表示数如图所示．求：
【精品】上海市各区2018届中考物理一模试卷按考点分类汇编 动态电路
动态电路宝山：7．在图2所示的电路中，电电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ） ①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。
(精品)上海市各区2018届中考物理一模试卷按考点分类汇编《伏安法测电阻》
伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。
（1）甲同学按照18（a ）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到 （选填“A”或“B”）端。
（2）甲同学闭合电键，将滑动变阻器的滑片P 移到某一位置时，两电表示数如图18（b ）所示，由此可知：电压表示数为 伏，电流表示数为 安。
（3）甲同学继续移动滑片获取多组数据，其目的是 。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确 （选填“是”或“否”），并简述你的理由：。
2． 为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________； ③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
（a ）闭合电键S 后，移动滑动变阻器滑片P 的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。
________________________________________ （b ）请在下表中补上实验数据表格的有关栏目。
（a ） 图18 （b ）电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a ）、（b ）所示。
他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。
根据该同学的实验及测量的数据，完成以下问题。
① 实验所用电的电压为________(14)伏。
