梅赛德斯-奔驰进入与驾驶认可系统,第4代驾驶认可系统(DAS4)维修介绍手册_cn

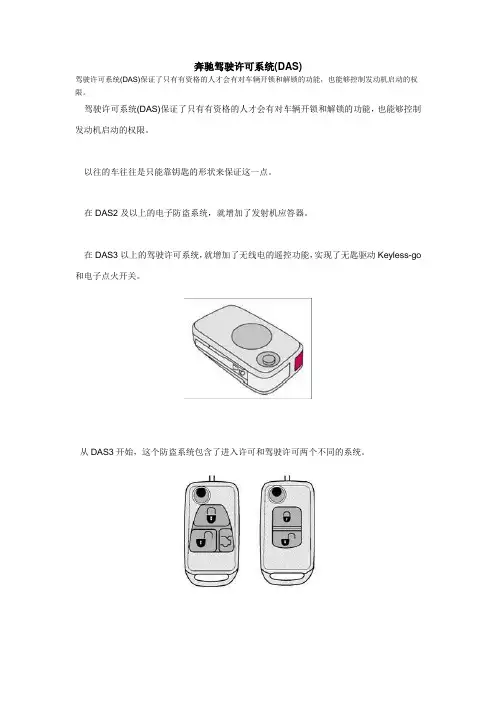

奔驰驾驶许可系统(DAS) 驾驶许可系统(DAS)保证了只有有资格的人才会有
奔驰驾驶许可系统(DAS)驾驶许可系统(DAS)保证了只有有资格的人才会有对车辆开锁和解锁的功能，也能够控制发动机启动的权限。
驾驶许可系统(DAS)保证了只有有资格的人才会有对车辆开锁和解锁的功能，也能够控制发动机启动的权限。
以往的车往往是只能靠钥匙的形状来保证这一点。
在DAS2及以上的电子防盗系统，就增加了发射机应答器。
在DAS3以上的驾驶许可系统，就增加了无线电的遥控功能，实现了无匙驱动Keyless-go 和电子点火开关。
从DAS3开始，这个防盗系统包含了进入许可和驾驶许可两个不同的系统。
进入许可系统是用中央锁系统的遥控部分来进行传输的，同时也采用了无线电来进行传输。
驾驶许可系统是在电子点火开关EIS当中进行信息交换的。
它完全独立于进入许可系统。
在信息交换的时候，完全不需要电池，只是用内置的线圈提供能量就足够了。
这样就保证了发动机正常运行，即使是钥匙上面的电池没了电也仍然可以启动发动机。
另外，它也提供了一条机械钥匙。
在电子钥匙上面的电用完了之后，仍然能够用这个机械钥匙打开车门进入驾驶室。
而且它也能够被用来锁手套箱和尾箱。
紧急钥匙紧急钥匙没有控制中央锁的遥控功能。
在找不到遥控钥匙的时候，它能够机械地打开车门。
紧急钥匙也包含了红外线传输用的信息，给车辆启动。
注意：如果车辆是安装了防止强行进入警告功能的车，在机械打开车门的时候会响警报。
当驱动点火开关之后这个警报会自动关闭从2000年12月之后这个钥匙就不再提供。
遥控钥匙的功能1 锁功能：按一次(全局锁)按一次并且保持，对着红外线传输孔：方便功能。
2 解锁功能：按一次，在局部锁状态下：车门和油箱盖打开。
按两次，在局部锁状态下，全部解锁。
按一次，在局部锁状态下，全部解锁。
按一次并且保持，对着红外线接收孔：方便功能。
3 开尾箱盖。
4 电池控制：从局部锁到全局锁，同时按着钥匙上面的锁和解锁开关超过5秒针直到电池上的小灯开始闪。
5 机械解锁驾驶许可系统的DAS的发展历程：。
