液晶显示器电源电路的故障分析与维修

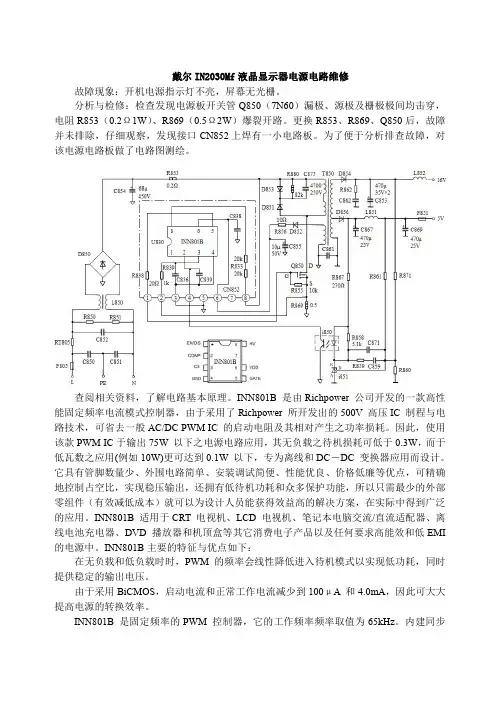

戴尔IN2030Mf液晶显示器电源电路维修
戴尔IN2030Mf液晶显示器电源电路维修故障现象：开机电源指示灯不亮，屏幕无光栅。
分析与检修：检查发现电源板开关管Q850（7N60）漏极、源极及栅极极间均击穿，电阻R853（0.2Ω1W）、R869（0.5Ω2W）爆裂开路。
更换R853、R869、Q850后，故障并未排除，仔细观察，发现接口CN852上焊有一小电路板。
为了便于分析排查故障，对该电源电路板做了电路图测绘。
查阅相关资料，了解电路基本原理。
INN801B是由Richpower公司开发的一款高性能固定频率电流模式控制器，由于采用了Richpower所开发出的500V高压IC制程与电路技术，可省去一般AC/DC PWM IC的启动电阻及其相对产生之功率损耗。
因此，使用该款PWM IC于输出75W以下之电源电路应用，其无负载之待机损耗可低于0.3W，而于低瓦数之应用(例如10W)更可达到0.1W以下，专为离线和DC－DC变换器应用而设计。
它具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点，可精确地控制占空比，实现稳压输出，还拥有低待机功耗和众多保护功能，所以只需最少的外部零组件（有效减低成本）就可以为设计人员能获得效益高的解决方案，在实际中得到广泛的应用。
INN801B适用于CRT电视机、LCD电视机、笔记本电脑交流/直流适配器、离线电池充电器、DVD播放器和机顶盒等其它消费电子产品以及任何要求高能效和低EMI 的电源中。
INN801B主要的特征与优点如下：在无负载和低负载时时，PWM的频率会线性降低进入待机模式以实现低功耗，同时提供稳定的输出电压。
由于采用BiCMOS，启动电流和正常工作电流减少到100μA和4.0mA，因此可大大提高电源的转换效率。
INN801B是固定频率的PWM控制器，它的工作频率频率取值为65kHz。
内建同步斜率补偿电路，可保证连续工作模式下电流回路的稳定性。
整合许多保护及外围电路，如斜率补偿、过电压保护、过载保护等，不但使工作更稳定、可靠，更可大幅减少外部零件及其相对应之零件成本与生产成本。

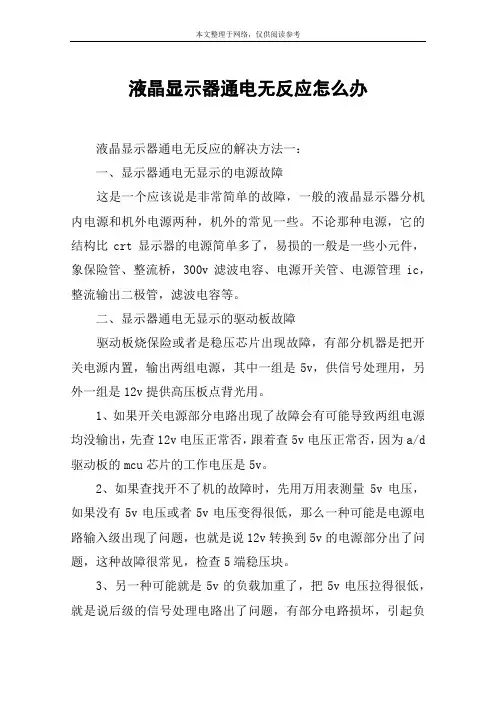

液晶显示器通电无反应怎么办
液晶显示器通电无反应怎么办液晶显示器通电无反应的解决方法一：一、显示器通电无显示的电源故障这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。
不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、整流桥，300v滤波电容、电源开关管、电源管理ic，整流输出二极管，滤波电容等。
二、显示器通电无显示的驱动板故障驱动板烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5v，供信号处理用，另外一组是12v提供高压板点背光用。
1、如果开关电源部分电路出现了故障会有可能导致两组电源均没输出，先查12v电压正常否，跟着查5v电压正常否，因为a/d 驱动板的mcu芯片的工作电压是5v。
2、如果查找开不了机的故障时，先用万用表测量5v电压，如果没有5v电压或者5v电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12v转换到5v的电源部分出了问题，这种故障很常见，检查5端稳压块。
3、另一种可能就是5v的负载加重了，把5v电压拉得很低，就是说后级的信号处理电路出了问题，有部分电路损坏，引起负载加重。
把5v电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5v能恢复正常，故障一般就此解决。
4、遇到5v电压恢复正常后还不能正常液晶显示器通电无反应的解决方法二：一、lcd不通电(各个指示灯均不亮)，没有理由说明它的接口电路、信号通道、高压板、背光灯电路、液晶屏等等有问题;首先一般怀疑电源电路，特别是dc/dc变换电路;只有等到判明电源电路没有什么大的故障之后，才能得出其它部位可能存在故障的结论;二、lcd出现白屏，说明高压板和背光灯电路以及它们的供电电路正常，可能的故障部件为：1、信号处理电路虚焊、电容漏电;2、接口电路出现接口座接触不良、断线;3、供电电路电压不正常;例如3.3v电源电路故障，一般是稳压器损坏;4、液晶屏没有工作，一般是+5v供电电路缺失，以及行、场信号异常;5、主板控制主芯片;6、液晶屏损坏;其次：显示器通电无显示的电源毛病这是一个应该说是非常简单的毛病，普通的液晶显示器分机内电源和机外电源两种，机外的罕见一些。
液晶显示器开关电源电路原理与维修
焊接修复
掌握焊接技术，对电路板上的元 件进行焊接修复。
维修工具
了解并准备适当的工具，如螺丝 刀、剥线钳等。
液晶显示器维修的重要性
安全预防措施
在维修液晶显示器时，始终牢记安全预防措施，防止电击和其他伤害。
维修所需工具
准备好所需的维修工具，如安全眼镜和防静电腕带。
维修流程
按照正确的维修流程进行操作，确保正确维修液晶显示器。
2
工作原理
开关电源将交流电转换为直流电，逆变器板将直流电转换为高频交流电，供给液晶显示器背光。
3
电压要求
液晶显示器电源电路对输入电压和输出电压有严格的要求。
液晶显示器电源电路维修
了解液晶显示器电源电路的故障和维修方法，能够快速修复显示器故障。
1 常见故障
常见故障包括电容故障、 逆变器故障和信号处理板 故障。
液晶显示器开关电源电路 原理与维修
液晶显示器是当前最常见的显示设备之一。本课程将为您介绍液晶显示器基 本原理及其电源电路的工作原理和维修方法。
液晶显示器技术介绍
液晶显示器技术是一种使用液晶材料控制光的传递来显示图像的先进技术。
构成材料
液晶显示器包含液晶层、玻璃基板、电极和排 线等基本组件。
工作原理
液晶分子在电场作用下重新排列，进而控制光 的穿透与反射，形成图像。
分辨率
液晶显示器的分辨率决定了显示的清晰度和细 节。
优点
液晶显示器具有轻薄、节能等优点，成为现代 技术中的重要组成部分。
液晶显示器电源电路
液晶显示器电源电路向显示器提供所需的电力，确保其正常工作。
1
组成
液晶显示器电源电路主要由开关电源和逆变器板组成。
2 故障诊断
液晶显示器维修指南
液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。
不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。
比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。
2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。
检修的要点是对比修理法。
因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。
3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。
亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。
但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。
5.偏色故障．一般可以进入维修调整模式进行调整。
6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。
因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。
怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。
所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。
这种损坏一旦发生就是永久性的，无法挽回。
所以一定要引起足够的重视。
液晶显示器故障实例之电源
显示器故障实例之电源三星151S故障现象和故障特点：通电无反应，指示灯不亮,电源不工作，没有输出。
故障部位：电源芯片的3脚持续供电对地的C7漏电【104瓷片，外表看不出损坏】，使供电电压基本为0V【正常在16V左右】。
联想LXB-L15【冠捷T560K】故障现象和故障特点：开机亮一下马上暗屏。
故障部位：在显示器底座里面的电源12V输出两只滤波电解鼓包了【1000uF/16V】。
通病。
清华同方15寸【源兴代工】故障现象和故障特点：开机机内有“滋滋滋”叫声，屏幕抖动，有不规则的干扰线。
故障部位：300V大滤波电解鼓包。
【100UF/400V】通病。
Hp f1523【冠捷代工】故障现象和故障特点：开机正常，几分钟以后指示灯和屏幕都一亮一灭【灭的时候黑屏】。
故障部位：12V和3.3V供电电解鼓包：C922、C924、C925、C926、C929、C930、C932。
全部换成1000UF/16V。
通病。
TCL 15寸ML-56故障现象和故障特点：开机闪红灯，黑屏。
外置电源适配器空载输出12V，带载4V。
故障部位：外置电源适配器12V供电滤波电解漏电。
【此电解外表看不出来损坏】。
三星151S故障现象和故障特点：通电无反应，指示灯不亮，黑屏。
故障部位：300V大滤波电解【100UF/400V】放炮连同220V输入端的两只圆柱体保险烧断。
Acer 15寸老款PF553故障现象和故障特点：通电无反应，开关失灵，指示灯不亮，黑屏。
故障部位：300V大滤波电解正极引脚腐蚀断路、电源输出滤波电解C703、C707鼓包【1000UF/16V】。
通病。
Hp 17寸f1723【冠捷代工】故障现象和故障特点：插或者不插信号线都是通电绿灯一亮一灭，黑屏。
在指示灯灭时按开关失灵，指示灯亮时按开关可以关机。
故障部位：电源输出滤波电解C922、C923鼓包【1000UF/16V】。
通病。
Acer 15寸FP553故障现象和故障特点：无电，黑屏，指示灯不亮。
液晶显示器电源电路故障分析与维修
整流滤波电路主要由二极管、滤波电阻、滤波电容、滤波电感等组成，如图 5-7 所示为整 流滤波电路原理图。
133
显示器维修技能实训(第二版)
C hapter 0 5
针脚 1 2 3 4
名称 GND FB VIN RI
图 5-6 主开关电路原理图
表 5-1 SG6841 芯片各个引脚的功能
功能 接地端 电压反馈输入端 启动电流输入端 参考设置端
针脚 5 6 7 8
名称 RT Sense VDD Gate
（a）电源电路板实物图
130
C hapter 0 5
Chapter 05 液晶显示器电源电路故障分析与维修
（b）电源电路原理图 图 5-2 液晶显示器电源电路图
131
C hapter 0 5
显示器维修技能实训(第二版)
图 5-3 交流滤波电路原理图
图中，电感 L901、L902，电容 C904、C903、C902、C901 组成了 EMI 滤波器。电感 L901、L902 用于滤除低频共态噪声；C901 和 C902 用于滤除低频正态噪声；C903 和 C904 用于滤除高频共态 和正态噪声（高频电磁干扰）；限流电阻 R901、R902 用于拔下电源插头时对电容起放电作用；保 险 F901 用于过流保护，压敏电阻 NR901 用于输入电压过压保护。
图 5-8 稳压电路原理图
图中，IC902 为光耦合器，IC903 为精密稳压器，电阻 R924 和 R926 为分压电阻。 当电源电路工作时，+12V 输出直流电压经过电阻 R924 和 R926 分压后，在 R926 上产生电压， 136
液晶显示器电源电路的故障分析与维修
液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。
如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。
本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。
电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。
如果无法正常开机，需要检查电源电路的供电情况。
电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。
此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。
2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。
此时需要检查稳压器的工作情况，是否正常输出所需要的电压。
3. 开关电路故障开关电路故障可能导致电源无法正常开关。
此时需要检查开关电路中的开关元件和电感等元件是否工作正常。
常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。
首先需要检查电源插头是否正常，是否接触良好。
然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。
2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。
此时需要检查稳压器是否正常工作，是否输出正常的电压。
同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。
3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。
一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。
另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。
维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。
下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。
液晶显示器常见的故障与解决方法
液晶显示器常见的故障与解决方法
1.显示器无法开机或开机后没图像：
-检查显示器的电源线是否插紧，确保电源正常供电。
-检查数据线是否松动或损坏，尝试更换数据线。
-检查电脑的显卡输出端口是否正常工作，尝试连接到其他显示设备上。
2.显示器图像模糊或失真：
-检查显示器的分辨率设置是否正确，确保与电脑的分辨率设置一致。
-调整显示器的亮度、对比度和色彩设置，可能需要进行适当的调整
以提高图像质量。
-清洁显示器屏幕表面，可能有灰尘或污垢导致图像模糊。
3.显示器出现闪烁或黑屏：
-检查数据线是否松动或损坏，尝试更换数据线。
-查看电脑的显卡设置，尝试降低刷新率以减少闪烁。
-适时更新显示器驱动程序，以确保与电脑系统的兼容性。
4.显示器颜色不准确或异常：
-检查显示器的色彩设置，确保设置正确。
-尝试调整显示器的色温和色彩平衡，以改变颜色表现。
5.显示器出现死点或亮点：
-死点是指显示器上出现的一个或多个点完全不亮，无法显示图像。
-亮点是指显示器上出现的一个或多个点常亮，无法显示其他颜色。
-避免使用尖锐的物体触摸屏幕，以防划伤或压坏液晶。
-如果死点或亮点数量较少且不明显，可以尝试使用软件修复工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1.4电源电路主要元器件的识别与检测
1 延时保险管的识别与检测 ① 延时保险管的识别 ② 延时保险管的检测
保险管
将万用表红黑表笔分别接在保险管的两个焊点上，这时观 察万用表表盘读数是否为0Ω，如果阻值为0Ω，说明保险管 正常。 否则保险管内部被烧断。
2 压敏电阻的识别与检测
① 压敏电阻的识别
8 开关电源控制模块的识别与检测
① 开关电源控制模块TOP257YN的识别
②开关电源控制模块TOP257YN的检测
②开关电源控制模块TOP257YN的检测
测量 正向 电阻
用万用表的红表笔接模块的第4脚（接地脚），黑表笔依次测量其它引 脚的在路电阻值，这时测出来的电阻值为正向电阻；调换表笔用万用表的黑 表笔接模块的第4脚（接地脚），红表笔依次测量其它引脚的在路电阻值， 这时测出来的电阻值为反向电阻。在路测量出来的正反向电阻值如表4-1所示
② 压敏电阻的检测
检测 压敏 电阻
将万用表红黑表笔分别接在压敏电阻的两个焊 点上，这时观察万用表表盘读数是否为无穷大，如 果阻值为无穷大，说明压敏电阻完好。 否则保险管 内部被击穿。
3 消干扰电容的识别与检测
① 消干扰电容器的识别
② 消干扰电容器的检测
消干 扰电 容
检测消 干扰电 容
用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚 上，这时如果万用表的指针会有一大幅度摆动，随后就会慢慢回 到无穷大的位置，说明消干扰电容器的充、放电性能良好；如果 万用表指针不偏动或偏动后不能回偏，说明该消干扰电容器内部 开路或击穿；如果万用表的指针在回偏的过程中突然回到无穷大 的位置，说明该电容器已漏电。
检测复合二极管2、3脚单向导电性
用万用表黑表笔接复合整流二极管的第3脚，红表笔接第2脚，这时 检测出来的电阻值为二极管的正向电阻值，正常值为500Ω左右；调 换表笔，红表笔接复合整流二极管的第3脚，黑表笔接第2脚，这时 测量出来的电阻值为反向电阻值，正常为无穷大。如果正反向电阻 值都为零，说明该复合二极管内部已击穿。
10 复合整流二极管的识别与检测
① 复合整流二极管的识别
(a) 封装图
(b)内部结构图
② 复合整流二极管的检测 检测复合二极管1、2脚单向导电性
用万用表黑表笔接复合整流二极管的第1脚，红表笔接第2脚，这 时检测出来的电阻值为二极管的正向电阻值，正常值为500Ω左右 ；调换表笔，红表笔接复合整流二极管的第1脚，黑表笔接第2脚， 这时测量出来的电阻值为反向电阻值，正常为无穷大。如果正反向 电阻值都为零，说明该复合二极管内部已击穿。
11 光电耦合器的识别与检测
① 光电耦合器的识别
(a) 封装图
(b)内部结构图
② 光电耦合器的检测
检测输入引脚间的正、反向电阻值
用万用的黑表笔接内部发光二极管的正极，红表笔接内部发光二极管的 负极，这时测量出来的电阻值为正向电阻值；反之，调换表笔测量出来的电 阻值为反向电阻值。如果正反向电阻值都为零，说明光耦器内部击穿。
4 消干扰线圈的识别与检测 ①消干扰线圈的识别
② 消干扰线圈的检测
将万用表红黑表笔分别接在线圈绕组的两个焊点上，这时观 察万用表表盘读数是否为0.1Ω，如果阻值为0.1Ω，说明线圈正 常。
5 热敏电阻的识别与检测
① 热敏电阻的识别
② 热敏电阻的检测
检测 热敏 电阻
将万用表红黑表笔分别接在保险管的两个焊点上，这时观察 万用表表盘读数是否为3Ω，如果阻值为3Ω，说明热敏电阻正 常。 否则保险管内部被烧断。
用万用表的黑表笔接桥式整流模块的“—”端，红表笔接桥式整流模块的“～ ”端，这时测量 出来的电阻值为正向电阻值，正常值为1.2K左右。调换表笔，红表笔接桥式整流模块的“— ”端 ，黑表笔接桥式整流模块的“～ ”端，这时测量出来的电阻为反向电阻，正常值为无穷大。
7 +300V滤波电容的识别与检测
① 滤波电容的识别
检测输出引脚的正反向电阻
管的集电极，红表笔接内部光 电三极管的发射极，这时测量出来的电阻为正向电阻值；反之，调 换表笔测量反向电阻值；这时测量出来的正反向电阻值都为无穷大 。如果正反向电阻值都为零，说明光耦器内部击穿。
12 精密稳压器KIA431A的识别与检测
6 桥式整流模块的识别与检测
① 桥式整流模块的识别
② 桥式整流模块的检测
测量 正向 电阻
测量 反向 电阻
用万用表的红表笔接桥式整流模块的“+ ”端，黑表笔接桥式整流模块的“～ ”端，这时测量 出来的电阻值为正向电阻值，正常值为1.2K左右。调换表笔，黑表笔接桥式整流模块的“+ ”端
，红表笔接桥式整流模块的“～ ”端，这时测量出来的电阻为反向电阻，正常值为无穷大。
② 滤波电容的检测
+300V 滤 波电容
检测 滤波 电容 器
用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚上，这时 如果万用表的指针会有大幅度摆动，随后就会慢慢回到无穷大的位置， 说明滤波电容器的充、放电性能良好；如果万用表指针不偏动或偏动后 不能回偏，说明该滤波电容器内部开路或击穿；如果万用表的指针在回 偏的过程中突然回到无穷大的位置，说明该电容器已漏电。
① 精密稳压器KIA431A的识别
9 开关变压器的识别与检测
① 开关变压器的识别 ② 开关变压器的检测
检测 初级 线圈 绕组
检测 次级 线圈 绕组
将万用表红黑表笔接在初级线圈绕组的两个焊点上，这时观察万用表 表盘读数是否为0.2Ω，如果阻值为0.2Ω，说明初级线圈正常。
将万用表的电阻档拨至R×1Ω档并调零后，红黑表笔接在次级线圈绕组 的两个焊点上，这时观察万用表表盘读数是否为0.1Ω，如果阻值为0.1Ω ，说明初级线圈正常。如果万用表指示为零或无穷大，则说明次级线圈 绕组内部短路或开路。
第4章 液晶显示器电源电路的 故障分析与维修
4.1 电源电路的结构及主要元器件
4.1.1 电源电路的组成框图
液晶显示器电源电路的组成框图
4.1.2 电源电路的结构
低压 滤波 电容
交流输 入电路 元件
+300V 滤 波电容
液晶显示器电源电路的结构图
4.1.3 电源电路的工作过程
液晶显示器电源电路的工作过程
