液晶显示器电源工作原理及维修
创维液晶电视电源部分原理及维修
创维液晶电视电源部分原理及维修一、液晶电视电源部分原理：液晶电视的电源部分主要由电源板、开关电源、滤波电容、桥式整流器等组成。
其工作原理如下：1.输入电压：电源板接收来自电源插座的交流电。
在大多数情况下，输入电压为220V，但也有适应其他输入电压的电源板。
2.滤波和整流：液晶电视需要稳定的直流电来供电。
因此，电源板将输入交流电整流为直流电。
桥式整流器将交流电转换为直流电，并滤波电容器平滑输出电压波动。
3.电解电容器：电解电容器用于存储电荷，以便在电源输出电压波动时提供稳定的电流。
较大容量的电解电容器通常用于电源板。
4.控制电路：液晶电视的电源板还包括一个控制电路，用于监测和调节输出电压和电流。
控制电路还可以通过开关电源控制电视机的开关机。
二、液晶电视电源部分维修：液晶电视的电源部分可以发生一些常见的故障，导致电视无法正常工作。
以下是一些常见的问题和可能的维修解决方案：1.电源板故障：电源板是电视机的核心组件之一，当出现电源板故障时，电源无法提供稳定的电流，导致电视无法正常供电。
如果出现这种情况，可以尝试更换电源板进行修复。
2.开关电源故障：开关电源是电视机的电源控制部分，如果开关电源损坏，可能无法控制电视机的开关机。
首先，检查电源插座是否正常工作，然后尝试更换开关电源。
3.电容故障：滤波电容或电解电容器可能会失效，导致输出电压波动。
检查电容是否损坏，如果存在问题，需要更换新的电容器。
4.保险丝故障：液晶电视的电源部分还包括保险丝，用于保护电源板和其他电源组件免受过载和短路的损坏。
如果电视无法开机或者电源部分没有反应，可以检查保险丝是否烧毁，并替换为新的保险丝。
需要注意的是，对于电视机的维修和维护，建议由专业人员来进行，以确保安全和可靠性。
此外，在更换电源板或其他电源部件之前，确保正确地断开电源并放电，以避免电击风险。
总结：创维液晶电视的电源部分是电视机的核心组成部分，负责为电视机提供稳定的电力供应。

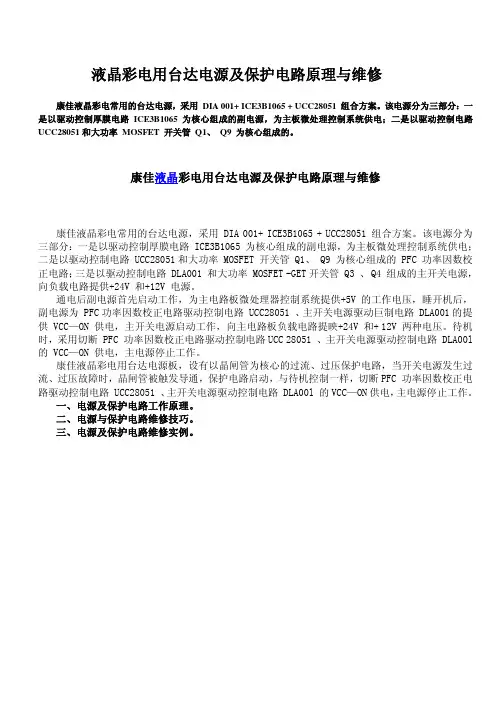

液晶电视机电源板 台达电源原理与维修
液晶彩电用台达电源及保护电路原理与维修康佳液晶彩电常用的台达电源，采用DIA 001+ ICE3B1065 + UCC28051 组合方案。
该电源分为三部分：一是以驱动控制厚膜电路ICE3B1065 为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路UCC28051和大功率MOSFET 开关管Q1、Q9 为核心组成的。
康佳液晶彩电用台达电源及保护电路原理与维修康佳液晶彩电常用的台达电源，采用 DIA 001+ ICE3B1065 + UCC28051 组合方案。
该电源分为三部分：一是以驱动控制厚膜电路 ICE3B1065 为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路 UCC28051和大功率 MOSFET 开关管 Q1、 Q9 为核心组成的 PFC 功率因数校正电路；三是以驱动控制电路 DLA001 和大功率 MOSFET -GET开关管 Q3 、 Q4 组成的主开关电源，向负载电路提供+24V 和+12V 电源。
通电后副电源首先启动工作，为主电路板微处理器控制系统提供+5V 的工作电压，睡开机后，副电源为 PFC功率因数校正电路驱动控制电路 UCC28051 、主开关电源驱动巨制电路 DLA001的提供 VCC—ON 供电，主开关电源启动工作，向主电路板负载电路提映+24V 和+ 12V 两种电压。
待机时，采用切断 PFC 功率因数校正电路驱动控制电路UCC 28051 、主开关电源驱动控制电路 DLA00l 的 VCC—ON 供电，主电源停止工作。
康佳液晶彩电用台达电源板，设有以晶闸管为核心的过流、过压保护电路，当开关电源发生过流、过压故障时，晶闸管被触发导通，保护电路启动，与待机控制一样，切断PFC 功率因数校正电路驱动控制电路 UCC28051 、主开关电源驱动控制电路 DLA00l 的VCC—ON供电，主电源停止工作。
一、电源及保护电路工作原理。
二、电源与保护电路维修技巧。
液晶显示器开关电源电路原理与维修
焊接修复
掌握焊接技术，对电路板上的元 件进行焊接修复。
维修工具
了解并准备适当的工具，如螺丝 刀、剥线钳等。
液晶显示器维修的重要性
安全预防措施
在维修液晶显示器时，始终牢记安全预防措施，防止电击和其他伤害。
维修所需工具
准备好所需的维修工具，如安全眼镜和防静电腕带。
维修流程
按照正确的维修流程进行操作，确保正确维修液晶显示器。
2
工作原理
开关电源将交流电转换为直流电，逆变器板将直流电转换为高频交流电，供给液晶显示器背光。
3
电压要求
液晶显示器电源电路对输入电压和输出电压有严格的要求。
液晶显示器电源电路维修
了解液晶显示器电源电路的故障和维修方法，能够快速修复显示器故障。
1 常见故障
常见故障包括电容故障、 逆变器故障和信号处理板 故障。
液晶显示器开关电源电路 原理与维修
液晶显示器是当前最常见的显示设备之一。本课程将为您介绍液晶显示器基 本原理及其电源电路的工作原理和维修方法。
液晶显示器技术介绍
液晶显示器技术是一种使用液晶材料控制光的传递来显示图像的先进技术。
构成材料
液晶显示器包含液晶层、玻璃基板、电极和排 线等基本组件。
工作原理
液晶分子在电场作用下重新排列，进而控制光 的穿透与反射，形成图像。
分辨率
液晶显示器的分辨率决定了显示的清晰度和细 节。
优点
液晶显示器具有轻薄、节能等优点，成为现代 技术中的重要组成部分。
液晶显示器电源电路
液晶显示器电源电路向显示器提供所需的电力，确保其正常工作。
1
组成
液晶显示器电源电路主要由开关电源和逆变器板组成。
2 故障诊断
液晶显示器开关电源电路原理与维修
Hale Waihona Puke LCD TV电源介绍 第一讲、开关电源的工作原理 第二讲、ADAPTER部份的工作原理 第三讲、INVERTER部份的工作原理 第四讲、维修思路讲解
液晶显示器开关电源电路原理与维 修
LCD TV电源介绍
因液晶屏本身没有发光功能，这就需要在液晶屏后加一个照明系统，该背光照 明系统由发光部件、能使光线均匀照射在液晶表示面的导光板和驱动发光部件的电源 构成。现在发光部件的主流为被称作冷阴极管的萤光管。其发光原理与室内照明用的 热阴管类似，但不需象热阴管那样先预热灯丝，它在较低温状态就能点亮，因此叫冷 阴极管。但要驱动这种冷阴极管需要能输出1000~1500V交流电压的特殊电源。
脉宽调制型
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。这样，只要 我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。[1]
液晶显示器开关电源电路原理与维 修
此外，为因应各种不同的输出功率，开关电源按DC/DC变换器的工作方式分又可分为 反激式（Flyback）、顺向式（Forward）、全桥式（Full Bridge）、半桥式（Half Bridge） 和推挽式（Push-Pull）等电路拓扑（Topology）结构。其中单端反激式开关电源是一种成 本最低的电源电路，输出功率为20～100Ｗ，可以同时输出不同的电压，且有较好的电压 调整率，应用较为广泛。本设计采用的就是该方案，其典型的电路如图所示。[1]
早期，冠捷电子采用Adapter和Inverter分开的方式实现对显示器的供电。Adapter采用 的PWM IC为UC3842或UC3843、Inverter采用的PWM IC为TL1451。后来，出于Cost down的考虑，采用Adapter和Inverter一体化的方案，Adapter部分采用的PWM IC为 SG6841、Inverter部分采用的PWM IC为TL1451。随着灯管的增加及所需的功率不断增 加，Inverter部分回路的设计方案得到转变，由原来的Royer回路变为全桥式回路，为此 应用到OZ960IC。
液晶显示器结构原理与维修
避免液晶显示器受到碰撞和挤压。
长时间使用容易造成眼疲劳，应适时休息。
常见问题解答
1
如何调整显示器亮度和对比度
在控制面板或显示器菜单中进行调整。
如何解决颜色失真问题
2
重新调整色彩设置或检查连接线是否
正常连接。
3
如何处理显示器闪烁
检查电源接线是否稳定，或检查显示
如何修复显示器黑屏
4
器菜单。
检查电源是否正常，或者检查连接线 是否损坏。
液晶显示器的维修方法
常见故障
如黑屏、白屏、闪屏、不能显示等。
维修步骤
如检查电源、检查液晶屏幕、检测控制电路 等。
维修工具
如螺丝刀、手套、吸尘器等。
维修技巧
如如何拆卸屏幕、如何接线等。
ቤተ መጻሕፍቲ ባይዱ
液晶显示器的保养和注意事项
1 清洁屏幕
使用清洁剂和柔软布擦拭屏幕，避免使用刷子和尖锐物品。
2 防止外力损伤
3 避免长时间使用
电场作用下的液晶分子方向调整
液晶单元的液晶分子方向决定像素点的状态。
3
数字信号转换为像素点
控制电路将数字信号转换为像素点，形成图像。
液晶显示器的结构组成
液晶层
偏振片
通过电场调节液晶分子方向，控制像素点的状态。 控制液晶分子方向，让像素点产生透明或颜色 状态。
背光源
提供背光，照亮显示器。
控制电路
将数字信号转换为像素点，并且控制液晶分子 方向。
液晶显示器结构原理与维 修
欢迎来到本次关于液晶显示器结构原理与维修的演示。液晶显示器是许多人 每天都会用到的电子设备之一，通过本次演示，您将了解到液晶显示器背后 的工作原理、组成部分、常见故障以及如何进行维修、保养。

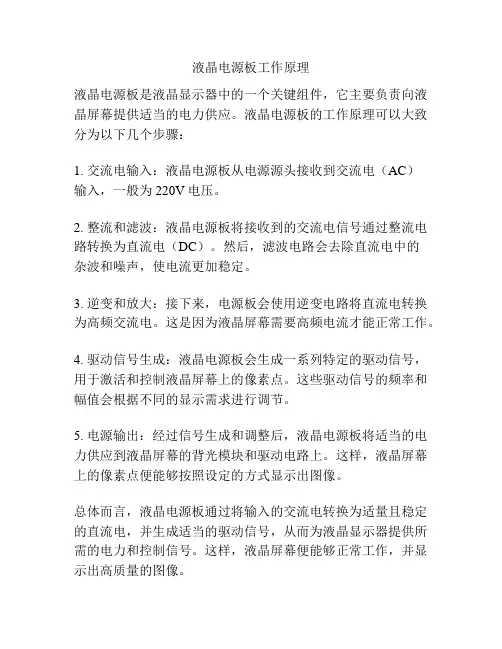

液晶电源板工作原理
液晶电源板工作原理
液晶电源板是液晶显示器中的一个关键组件，它主要负责向液晶屏幕提供适当的电力供应。
液晶电源板的工作原理可以大致分为以下几个步骤：
1. 交流电输入：液晶电源板从电源源头接收到交流电（AC）
输入，一般为220V电压。
2. 整流和滤波：液晶电源板将接收到的交流电信号通过整流电路转换为直流电（DC）。
然后，滤波电路会去除直流电中的
杂波和噪声，使电流更加稳定。
3. 逆变和放大：接下来，电源板会使用逆变电路将直流电转换为高频交流电。
这是因为液晶屏幕需要高频电流才能正常工作。
4. 驱动信号生成：液晶电源板会生成一系列特定的驱动信号，用于激活和控制液晶屏幕上的像素点。
这些驱动信号的频率和幅值会根据不同的显示需求进行调节。
5. 电源输出：经过信号生成和调整后，液晶电源板将适当的电力供应到液晶屏幕的背光模块和驱动电路上。
这样，液晶屏幕上的像素点便能够按照设定的方式显示出图像。
总体而言，液晶电源板通过将输入的交流电转换为适量且稳定的直流电，并生成适当的驱动信号，从而为液晶显示器提供所需的电力和控制信号。
这样，液晶屏幕便能够正常工作，并显示出高质量的图像。
液晶显示器电源电路故障分析与维修
整流滤波电路主要由二极管、滤波电阻、滤波电容、滤波电感等组成，如图 5-7 所示为整 流滤波电路原理图。
133
显示器维修技能实训(第二版)
C hapter 0 5
针脚 1 2 3 4
名称 GND FB VIN RI
图 5-6 主开关电路原理图
表 5-1 SG6841 芯片各个引脚的功能
功能 接地端 电压反馈输入端 启动电流输入端 参考设置端
针脚 5 6 7 8
名称 RT Sense VDD Gate
（a）电源电路板实物图
130
C hapter 0 5
Chapter 05 液晶显示器电源电路故障分析与维修
（b）电源电路原理图 图 5-2 液晶显示器电源电路图
131
C hapter 0 5
显示器维修技能实训(第二版)
图 5-3 交流滤波电路原理图
图中，电感 L901、L902，电容 C904、C903、C902、C901 组成了 EMI 滤波器。电感 L901、L902 用于滤除低频共态噪声；C901 和 C902 用于滤除低频正态噪声；C903 和 C904 用于滤除高频共态 和正态噪声（高频电磁干扰）；限流电阻 R901、R902 用于拔下电源插头时对电容起放电作用；保 险 F901 用于过流保护，压敏电阻 NR901 用于输入电压过压保护。
图 5-8 稳压电路原理图
图中，IC902 为光耦合器，IC903 为精密稳压器，电阻 R924 和 R926 为分压电阻。 当电源电路工作时，+12V 输出直流电压经过电阻 R924 和 R926 分压后，在 R926 上产生电压， 136
液晶显示器电源电路的故障分析与维修
液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。
如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。
本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。
电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。
如果无法正常开机，需要检查电源电路的供电情况。
电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。
此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。
2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。
此时需要检查稳压器的工作情况，是否正常输出所需要的电压。
3. 开关电路故障开关电路故障可能导致电源无法正常开关。
此时需要检查开关电路中的开关元件和电感等元件是否工作正常。
常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。
首先需要检查电源插头是否正常，是否接触良好。
然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。
2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。
此时需要检查稳压器是否正常工作，是否输出正常的电压。
同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。
3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。
一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。
另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。
维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。
下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶显示器电源工作原理及维修详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。
电源适配器的内部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有内置式和外置式两种。
内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。
外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。
二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。
电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。
LCD显示器中的电源部分均采用开关电源。
由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。
PW M型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。
PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。
脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。
以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。
1、UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。
而且通过高频变压器与电网隔离，适合构成无工频变压器的20-50W小功率开关电源。
（2）最高开关频率为500KHZ，频率稳定度高达0.2%。
电源效率高，输出电流大，能直接驱动双极型功率晶体管或VMOS管、DMOS管、TMOS管工作。
（3）内部有高稳定的基准电压源，档准值为5V，允许有+0.1%的偏差，温度系数为0.2mV/0C（4）稳压性能好。
其电压变化率可达0.01%/V。
启动电流小于1mA，正常工作电流为15mA（5）除具有输入端过压何护与输出端过流保护电路之外，还设有欠压何护电路，使用工作更稳定、可靠。
（6）可调整的振荡电路，可精确地控制占空比，并具有自动补偿功能。
（7）带锁定的PWM，可以进行逐个脉冲的电流限制。
如图所示为UC3842的内部框图其各引脚作用如表所示引脚定义引脚定义Pin1 自动补偿Pin5 接地端Pin2 电压反馈输入端Pin6 脉冲输出端Pin3 过流检测湍Pin7 直流输入端Pin4 振荡输入端Pin8 基准电压输出端该IC用于电源中的典型电如图所示，这里采用的N沟道MOS功率管场效应管作为开关功率管，设计的输出电源V0=12V。
下面将分析该电路的工作原理该电路属于单端反激式变换器。
所谓单端，是指高频变压器的磁芯仅工作在磁滞回线的一侧，并且只有一个输出端。
所谓反激，是指MOS管开关功率管导通时，后级整流二极管截止，电能将储存在高频变压器的初级电感线圈中；当MOS管功率管关断时，后级整流二极管导通，初级线圈上的电能通过磁芯的藕合传输给次极绕组，并经过后级整流二板管输出。
该部分的主要作用是防止交流输入电压引入的干扰以及抑制电源内部产生反馈噪声。
该滤波器被设计成是磁兼容（EMI）滤波器。
开关电源是把220V交流电整流为300直流电后，再经过开关变为高频交流，其后再整流为稳定的一种电源。
这休养就会出现交流电源的整流波形畸变产生的噪声和开关管开关的波形产生的噪声，在输入侧泄漏出去表现为传导噪声和辐射噪声，在输出侧泄漏到外部。
若电源线中有噪声电流通过，电源线就相当于向空中辐射噪声的天线。
因此，在开关电源输入侧要加入由电容与电感构成的滤波器，用于抑制交流电源产生的干扰。
噪声分为共态噪声和正态噪声。
单相电源的输入侧有两根交流电源线和一根地线。
电源输入侧的两根交流电源本与地线之间产生的噪声为共态噪声，两根交流电源线之间产生的噪声为正态噪声。
电源输入侧接入的滤波器必须滤除这两类噪声。
常见的滤波电路如图所示滤波电路由跨接线路电容C901以及线路高通滤波电容C902和C903构成。
其中，互古感滤波线圈用于滤除低频共态噪声，C901用于滤除低频正态噪声，C902和C903用于滤除高频共态和正态噪声。
图中R901、R902在拔掉电源时对电容起放电作用。
3、桥式整流及滤波经过滤波的220V交流输入经桥式整流输出后，再经滤波电容C904滤波后生成大小约为300V的直流电压。
C907可滤除高频是磁干扰。
4、软启动电路软启动电路如下图所示，图中的电阻R 为R905、R906、R907、R908、R909、R910 的等效电阻，由于这些电阻的阻值很大，所以其工作电流很小。
刚启动开关电源时，UC3842 所需要的+16V 工作电压由R、C906 电路提供。
+300V 直流高压经过R 降压后加至UC3842 的输入端Vin，利用C906 的充电过程使Vin 逐渐升至16V 以上。
也就实现了软启动。
一旦开关功率管转入正常的工作状态，自馈线圈N2 上所建立的高频电压经D902、C906 整流滤波后，就作为芯片的工作电压。
此时由于R、C906 电路的电流很小不能为芯片提供工作电压。
至此启动过程结束。
5、脉宽调制控制器UC3842UC3842 属于电流控制型脉宽调制器。
所谓电流控制型是指，一方面把自馈线圈的输出电压Vin 反馈给误差放大器，在与基准电压进行比较之后，得到误差电压Vr；另一方面初级线圈中的电流在取样电阻R930 上建立电压，直接加到过流检测比较器的同相输入端，与Vr 作比较，进而控制输出脉冲的占空比，使流过开关功率管的最大峰值Ipm 电流总是受误差电压Vr 的控制，这就是电流控制型的原理。
其优点是调整速度快，一旦+300V 输入电压发生变化，就立即引起取样电压的变化，迅速调整输出脉冲的宽度。
UC3842第8脚输出的+5V 的基准电压源有三个作用：一是提供4脚振荡器使用；二是衰减成+2.5V，接误差放大器的同相输入端，作为基准信号；三是向内部的其他电路提供工作电源。
UC3842 的电源供电端与地之间并接了一个34V 的齐纳二极管，以保证内部电路工作在3 4V 以下，防止高输入电压带来的损坏。
UC3842 的误差放大器同相输入端接在内部的+2.5V 基准电压上，反相输入端接收外部控制信号。
在输出端和反相输入端之间可外接RC 补偿网络，在使用过程中可改变RC 的取值来改变放大器的闭环增益和频率响应。
UC3842 还能自动限流，将Ipm 限制在1.18A。
把过流检测电阻上的电压直接加在过流检测比较器的同相输入端。
只要该电压达到1V，就会使比较器翻转，输出变成高电平，将PWM 锁存器置零，使脉冲调制器处于关闭状态，从而实现过流保护。
由于噪声干扰的影响，开关功率管有可能超负荷工作而损坏，为此芯片设有PWM 锁存器。
其作用是保证在每个时钟周期内只输出一个脉宽调制信号，能消除在过流检测比较器翻转时产生的噪声干扰。
输入欠压锁定电路的开启电压为16V，关断电压为10V。
仅当Vin＞16V 时UC3842 才能启动，此时芯片工作电流约为1mA，自馈电后变成15mA。
当输入欠压时，开关功率管迅速关断。
UC3842 的输出级为图腾柱式输出电路，输出晶体管的平均电流为200mA 最大峰值电流可达±1A。
6、高压保护回路高压保护回路如下图所示，当电网电压升高超过最大值时，自馈线圈输出的电压也将升高。
该电压将会超过18V，此时ZD901 被击穿，R916上就会产生压降，当这个压降有0.6V 时将使Q903 导通，拉低Q902 的基极电位，使Q902 也导通，这样UC3842 Pin8 的5V 基准电压通过D904、Q903 直接接地，产生瞬间短路电流，使UC3842 迅速关断脉冲输出。
因此Adapter 也就没有电压输出，达到高压保护作用。
7、开关功率管及限流电路如下图所示电路图。
UC3842 的Pin6 脚输出一个脉冲波，该脉冲的频率为58.5kHz，占空比为11.4%。
该脉冲控制功率管Q901 的按其工作频率进行开关动作。
这样变压器就开始工作，电流从Q901 的漏极流向源极，在R930 上产生电压。
R930 为电流检测电阻，由它产生的电压直接加到UC3842 的过流检测比较器的同相输入端，只要该电压超过1V，将使UC3842 内部的电流保护电路启动，使Pin6 关闭，实现过流保护。
这就是限流电路的工作原理。
8、直流变换回路（变压器T901）T901开始工作后，高电平时Q901导通，T901的初级线圈有电流流过，产生上正下负的电压，从而使次级产生下正上负的感应电动势，此时次级上的二极管D911 截止，初级线圈上的电流此时在瞬间为0，初级的感应电动势为下正上负，从而使次级产生上正下负的感应电动势，此时D911导通，其输出电压经过整流滤波后即可输出供电。
如下图所示为Q901漏级电压波形（ƒ=58.9KHz）从中可以看出该电压波形有较大的浪涌电压和振铃现象，其浪涌电压的峰值超过70V。
在MOS管关断时，由于电路中没有包含RC 吸收电路或二极管，从而导致浪涌电压的产生。
上图中T901 的次级输出端的二极管上并接了一个RC（R931、R932、C920）回路，用于吸收二极管D911 上产生的浪涌电压。
R926、D905 组成波形整形回路，改善Q901 的开关速度。
ZD903 起保护功率管的作用。
由于噪声干扰或元件本身产生的干扰会在UC3842 的输出脉冲上产生尖峰脉冲干扰，当此电压加到Q901的G极时，如果其值超过18V 时将击穿齐纳二极管ZD903，保护功率管。
当关机时T901 的初级线圈还有电流，此时Q901 已截止，D901、R911、C905 即形成放电回路，C905 同时还有起滤除高频谐波的作用。
9、输出整流滤波回路D911、C921、C922、L902、C923 和C924 构成了电容和LC 滤波器。
使得输出为12V 的直流电压向负载供电。
10、电压取样和反馈回路如下图所示的电路图为，电流、电压取样和反馈回路。
图中的IC905 为TL431 芯片。
其内部原理图如图5-10 所示。
其内部有一个电压比较器，该电压比较器的反相输入端接内部基准电压，该基准电压提供一个基准的比较电压，该电压为2.495V±2%。
该比较器的同相输入端接外部控制电压，比较器的输出用于驱动一个NPN 的晶体管，使晶体管导通，电流就可以从Cathode 端流向Anode。
