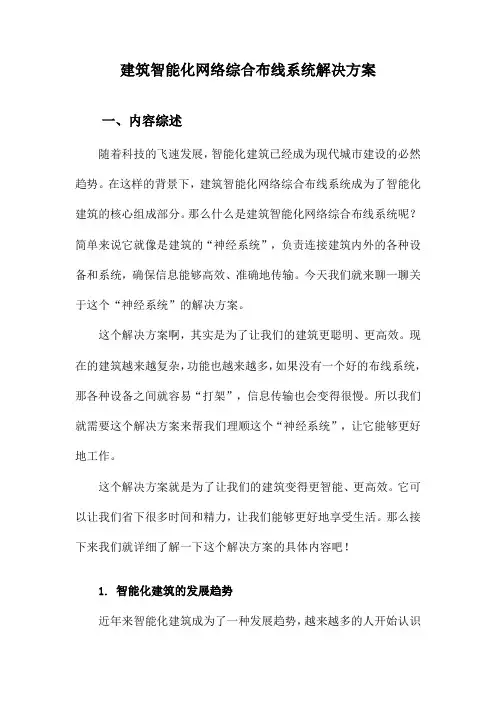

建筑智能化网络综合布线系统解决方案
建筑智能化网络综合布线系统解决方案一、内容综述随着科技的飞速发展，智能化建筑已经成为现代城市建设的必然趋势。
在这样的背景下，建筑智能化网络综合布线系统成为了智能化建筑的核心组成部分。
那么什么是建筑智能化网络综合布线系统呢？简单来说它就像是建筑的“神经系统”，负责连接建筑内外的各种设备和系统，确保信息能够高效、准确地传输。
今天我们就来聊一聊关于这个“神经系统”的解决方案。
这个解决方案啊，其实是为了让我们的建筑更聪明、更高效。
现在的建筑越来越复杂，功能也越来越多，如果没有一个好的布线系统，那各种设备之间就容易“打架”，信息传输也会变得很慢。
所以我们就需要这个解决方案来帮我们理顺这个“神经系统”，让它能够更好地工作。
这个解决方案就是为了让我们的建筑变得更智能、更高效。
它可以让我们省下很多时间和精力，让我们能够更好地享受生活。
那么接下来我们就详细了解一下这个解决方案的具体内容吧！1. 智能化建筑的发展趋势近年来智能化建筑成为了一种发展趋势，越来越多的人开始认识到智能化带来的便捷与高效。
随着科技的进步和人们生活水平的提高，智能化建筑不再是遥不可及的梦想，而是逐渐走进了我们的日常生活。
我们可以看到，无论是城市还是乡村，无论是商业中心还是居民小区，智能化建筑的影子随处可见。
人们越来越依赖智能化的设施和服务，这也促使着建筑行业不断推陈出新，朝着智能化的方向发展。
可以说智能化建筑已经成为了当代社会不可或缺的一部分，它不仅提升了我们的生活质量，也为社会的发展进步做出了重要贡献。
接下来我们将深入探讨智能化建筑网络综合布线系统的解决方案，为智能化建筑的发展助力。
2. 网络综合布线系统在智能化建筑中的重要性网络综合布线系统在智能化建筑中的重要性不言而喻，在这个信息化、数字化的时代，建筑不再仅仅是砖瓦水泥的堆砌，更是智能科技的融合。
网络综合布线系统就像是智能化建筑的“神经系统”，负责传递和处理各种信息，让建筑“活”起来。
无论是智能照明、安防监控，还是楼宇自动化管理，都需要一个高效、稳定的网络布线系统来支撑。

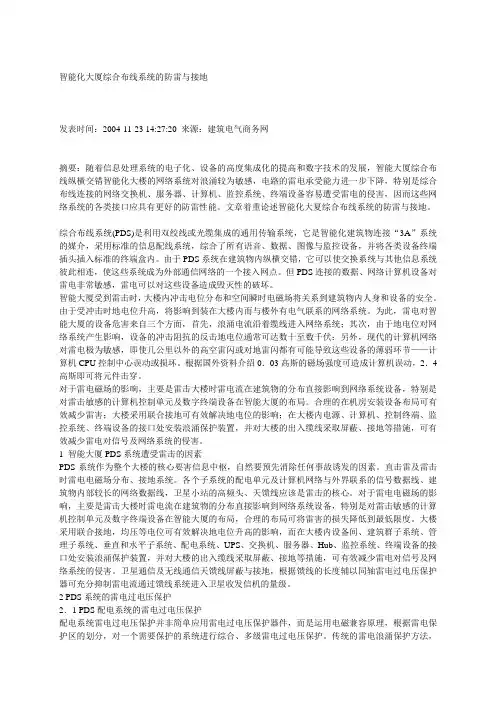

智能化大厦综合布线系统的防雷与接地
智能化大厦综合布线系统的防雷与接地--------------------------------------------------------------------------------发表时间：2004-11-23 14:27:20 来源：建筑电气商务网摘要：随着信息处理系统的电子化、设备的高度集成化的提高和数字技术的发展，智能大厦综合布线纵横交错智能化大楼的网络系统对浪涌较为敏感，电路的雷电承受能力进一步下降，特别是综合布线连接的网络交换机、服务器、计算机、监控系统、终端设备容易遭受雷电的侵害，因而这些网络系统的各类接口应具有更好的防雷性能。
文章着重论述智能化大夏综合布线系统的防雷与接地。
综合布线系统(PDS)是利用双绞线或光缆集成的通用传输系统，它是智能化建筑物连接“3A”系统的媒介，采用标准的信息配线系统，综合了所有语音、数据、图像与监控设备，并将各类设备终端插头插入标准的终端盒内。
由于PDS系统在建筑物内纵横交错，它可以使交换系统与其他信息系统彼此相连，使这些系统成为外部通信网络的一个接入网点。
但PDS连接的数据、网络计算机设备对雷电非常敏感，雷电可以对这些设备造成毁灭性的破坏。
智能大厦受到雷击时，大楼内冲击电位分布和空间瞬时电磁场将关系到建筑物内人身和设备的安全。
由于受冲击时地电位升高，将影响到装在大楼内而与楼外有电气联系的网络系统。
为此，雷电对智能大厦的设备危害来自三个方面，首先，浪涌电流沿着缆线进入网络系统；其次，由于地电位对网络系统产生影响，设备的冲击阻抗的反击地电位通常可达数十至数千伏；另外，现代的计算机网络对雷电极为敏感，即使几公里以外的高空雷闪或对地雷闪都有可能导致这些设备的薄弱环节——计算机CPU控制中心误动或损坏。
根据国外资料介绍0．03高斯的磁场强度可造成计算机误动，2．4高斯即可将元件击穿。
对于雷电磁场的影响，主要是雷击大楼时雷电流在建筑物的分布直接影响到网络系统设备，特别是对雷击敏感的计算机控制单元及数字终端设备在智能大厦的布局。
智能大厦结构化综合布线系统设计与实现
智能大厦结构化综合布线系统设计与实现摘要:本文主要介绍了智能大厦结构化综合布线系统的含义及组成,以及设计目标及要点,并结合某大楼综合布线系统的具体实例,阐述了工程建设中计算机网络结构化综合布线系统的设计思想。
关键词:智能大厦结构化综合布线计算机网络智能大厦也称为智能建筑物,是现代建筑技术与信息技术相结合的产物,是以系统功能集成、计算机网络与通信办公自动化等多种技术集成为基础,通过有效分配、利用人员、设备及其他资源产生综合效益,满足用户对现代化建筑功能性、经济性、管理性等方面的要求。
智能大厦实施的前提是信息的共享与利用,在各类智能系统中,计算机网络系统提供各种应用平台,是最基本最关键的系统之一。
当计算机网络的可靠性得不到保障时,所造成的损失无法计算。
根据资料统计,在计算机网络的诸多环节中,其物理连接有最高的故障率,约占整个网络故障的70%-80%,因此,有效地提高网络连接的可靠性是解决网络安全的一个重要环节。
而综合布线系统就是针对网络中存在的各种问题设计的,简单地说,它就是通信系统、计算机网络系统、监控系统等弱电系统及结构化布线的综合设计。
1 综合布线系统的含义及组成1.1 含义综合布线系统是为克服传统布线方式的缺点而设计的一种标准化、结构化布线系统,用于传送语音、数据、影像和其他信息,是智能建筑的中枢神经系统,它采用高质量的标准线缆及相关连接硬件,在建筑物内组成标准、灵活、开放的信息传输通道,从而为用户提供了一个高效、舒适、便捷的工作环境。
整个系统符合国际电子工业协会(EIA)及通讯工业协会(TIA)于九十年代共同制定的EIA/TIA-568工业及商业建筑物布线标准。
1.2 组成综合布线系统是一个模块化结构、星型拓扑并具有开放特征的布线系统。
该系统由工作区子系统、水平子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统六个子系统组成,要设计一个结构化布线系统,就必须对每一个子系统进行分别设计，图1。
综合布线系统和智能化建筑的关系
综合布线系统和智能化建筑的关系一、综合布线系统的发展情况50年代，经济发达的国家在城市中兴建新式大型高层建筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求，在房屋建筑内装有各种仪表，控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。
因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备相连，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。
由于这些系统基本采用人工手动或初步的自动控制方式，科技水平较低，所需的设备和器材品种繁多而复杂，线路数量很多，平均长度也长，不但增加工程造价，而且不利于施工和维护。
二十世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经是能满足需要。
为此，发达国家开始研究和推出综合布线系统，二十世纪80年代后期综合布线系统逐步引入我国。
近几年来我国国民经济持续高速发展，城市中各种新型高层建筑和现代化公共建筑不断建成，尤其是作为信息化社会象征之一的智能化建筑中的综合布线系统已成为现代化建筑工程中的热门话题，也是建筑工程和通信工程中设计和施工相互结合的一项十分重要的内容。
二、智能化建筑的定义和基本功能智能化建筑具有多门学科融合集成的综合特点，由于发展历史较短，但发展速度很快，国内外对它的定义有各种描述和不同理解，尚无统一的确切概念和标准，应该说智能化建筑是将建筑、通信、计算机网络和监控等各方面的先进技术相互融合、集成为最优化的整体，具有工程投资合理、设备高度自控、信息管理科学、服务优质高效、使用灵活方便和环境安全舒适等特点，能够适应信息化社会发展需要的现代化新型建筑，在国内有些场合把智能化建筑统称为“智能大厦”，从实际工程分析，这一名词定义不太确切，因为高楼大厦不一定需要高度智能化，相反，不是高层建筑却需要高度智能化，例如航空港、火车站、江海客货运港区和智能化居住小区等房屋建筑。

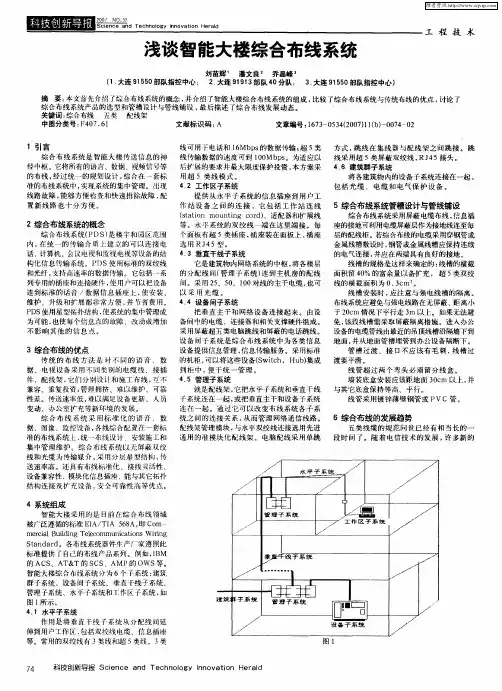

浅谈智能大楼综合布线系统
１引 言
综合布 线系统是 智能 大楼 传送信 息的神 经 中枢 。它将 所有 的语言 ．数据 ． 视频信号等 的 布线 ， 经过统一 的规划设 计 ， 综合 在一套标 准的布线 系统 中 ， 实现 系统的集 中管理。 出现 线路 故障 ， 能够方 便检查和 快速排除 故障 ， 配 置 新 线路 也十 分 方便 。
２综 合布线系统的概念
综 合布线 系统 （ ＤＳ 是楼 字和 园区范围 Ｐ ） 内， 在统 一的传输 介 上建立 的可 以连接 电 话、 计算机、会议电视 和监视 电视等设备的结 构化信 息传输系统 。ＰＤＳ使用标准 的双 绞线 和光纤 ， 支持高速率的数据传输 。它包括一系 列专 用的插 座和 连接硬件 ， 使用户可以把设备 连到标 准的话 音 ／数据 信息插 座上 ， 安装 ． 使 维护 ．升级 和扩 展都非 常方便 ， 并节 省费用。 Ｐ Ｓ Ｄ 使用星型拓扑结构 ， 系统的集中管理成 使 为可能 ， 也使 每个信息点的故障 ．改动或增加 不 影 响其 他 的信 息点 。
线可用 于电话和 １ Ｍｂ ｓ ６ ｐ 的数 据传输 ； ５类 超 线 传输 数据的速 度可到 １ ０ ｐ 。为适应 以 Ｍｂ ｓ ０ 后扩 展的要求并最大 限度保护投资 ， 本方案采 用超 ５类 线模 式 。 ４ ２ 工作区子系统 ． 提 供从 水平 子 系统 的信 息插座 到用 户 工 作 站 设 备 之 间 的 连 接 ，它 包括 工作 站 连 线 （ｔ ｔ ｎ ｍｏ ｎｉ ｇ ｃ ｒ 、适 配器和扩 展线 ｓａ ｉ ｕ ｔｎ ｏ ｄ） ｏ 等 。水平 系统的 双绞 线一端 在这里端 接 。每 个面板 有超 ５类插座 ， 插座装在 面板上 ， 插座 选 用 Ｒ ４ Ｊ ５型 。 ４ ３ 垂直干线子系统 ． 它是 建筑物内 网络 系统 的中枢 ， 将各楼 层 的分 配线 间（ 理子 系统） 到主机 房的 配线 管 连 间。采 用 ２ 、５ 、１ ０对线的主干 电缆 ， ５ ０ ０ 也可 以 采 用光 缆 。 ４ ４ 设备间子系统 ． 把 垂直 主干和 网络 设备 连接起 来。 由设 备闾 中的电缆 、连接 器和相关支撑硬件组成 。 采用屏蔽超 五类电脑跳线 和屏蔽 的电话跳线 。 设备 间子 系统是 综合 布线 系统 中为 各类信 息 设备提 供信 息管理 ， 息传输服务 。采 用标 准 信 的机柜 ， 可以将这些设备 （ｗｉ ｈ，Ｈ ｂ 集成 Ｓ ｔ ｃ ｕ） 到柜 中， 便于 统一 管理 。 ４ ５ 管理子 系统 ．
智能楼宇的综合布线系统(两篇)2024
智能楼宇的综合布线系统（二）引言概述：随着科技的迅猛发展，智能楼宇的建设已经成为现代城市发展的重要方向。
综合布线系统作为智能楼宇的基础设施之一，发挥着重要的作用。
在上一篇文章中，我们已经介绍了智能楼宇的综合布线系统的定义、作用及基本构成。
本文将进一步深入探讨综合布线系统在智能楼宇中的应用，分析其具体的功能和优势。
正文内容：一、支持多功能应用综合布线系统是智能楼宇的重要组成部分，其主要功能是支持多种应用的接入和传输。
具体而言，它可以用于接入智能照明系统、安防系统、楼宇自动化系统等。
通过综合布线系统，这些不同功能的系统可以实现互联互通，提高整体的智能化程度。
同时，综合布线系统还可以支持多种数据格式的传输，例如语音、数据和视频等。
这样，不同的应用可以通过同一个综合布线系统进行传输和管理，大大简化了系统的维护和管理工作。
二、提供灵活可靠的连接方式综合布线系统采用标准化的接口和连接方式，可以提供灵活可靠的网络连接。
具体而言，综合布线系统通过使用统一的接口和线缆，可以将各种设备、设施和功能连接在一起，形成一个完整的网络。
这种统一的连接方式不仅简化了系统的安装和调试，还提供了更高的信号传输质量和稳定性。
此外，综合布线系统还支持网络的扩展和升级，可以根据需要灵活添加或更换设备，提供了更大的可靠性和可扩展性。
三、降低维护成本综合布线系统能够有效降低智能楼宇的维护成本。
一方面，采用标准化的接口和线缆，可以减少设备的故障率和维修时间。
另一方面，综合布线系统对网络的管理和维护也更加方便。
通过综合布线系统，管理员可以对整个楼宇的网络进行集中管理，及时排查和处理故障，提高故障的定位和修复效率。
此外，综合布线系统还可以提供实时的网络监测和报警功能，帮助管理员及时发现并解决潜在问题，进一步降低维护成本。
四、提升楼宇管理效率综合布线系统的应用可以极大地提升智能楼宇的管理效率。
首先，综合布线系统可以提供实时的数据信息，为管理者提供准确的楼宇运行状态。
推荐！大厦综合布线系统方案详解图文
推荐！大厦综合布线系统方案详解图文某政府机关办公大楼共10层，楼长70m，1～4楼宽45m，5～10楼宽30m，楼层高3m。
综合布线系统的管槽路由已安装到位。
一、设计概述1、工程概况某政府机关办公大楼共10层，楼长70m，1～4楼宽45m，5～10楼宽30m，楼层高3m。
综合布线系统的管槽路由已安装到位。
传输的信号种类为数据和语音。
每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。
2、设计范围及分工本设计包含网络和电话的综合布线部分的设计及施工。
由各个楼层配线间至各个信息点的室内超5类双绞线的布放。
各个楼层配线间至主设备间的光缆、大对数电缆的布放，标准24口光缆配线架、标准24口模块式配线架、110配线架和机柜等设备的安装。
中心机房设在大厦1层靠近电梯处的一个房间。
二、综合布线系统设计1、需求分析2、系统设计①语音及数据的插座模块、水平线缆均选择超5类产品。
②面板采用双孔86墙上型面板。
③语音主干线缆选择5类大对数非屏蔽双绞线，并预留50%的余量。
数据主干线缆选择8芯多模光纤，每个管理间配置1条，2芯满足目前的应用，6芯备用。
④管理间语音水平子系统配线架选择110型交叉连接配线架，数据水平子系统配线架选择超5类24口模块式配线架。
语音垂直子系统配线架选择110型交叉连接配线架，数据垂直子系统采用19 in 24口光纤配线架。
⑤管理间及设备间的配线架均采用19 in 24口落地/壁挂机柜安装方式。
⑥语音总配线架采用交叉连接配线架（110型配线架），连接来自各管理间的语音垂直干缆，并预留足够端子用于连接来自程控交换机配线架的语音线缆。
数据总配线架采用19 in 24口光纤配线架，连接来自各管理间的垂直光纤，采用42 U 19 in落地式机柜安装。
工作区子系统本工程的工作区按照信息点进行划分，两个信息点为一个标准工作区，信息端口底盒均安装在离地面高30cm处。
水平子系统数据及语音信息点的水平数据线缆采用室内超5类非屏蔽双绞线系列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构化布线系统SCS （Structured Cabling System，）
建筑与建筑群综合布线系统PDS （Premises Distribution System ）
综合布线系统GCS（Generic Cabling System）
2. 综合布线的特点 (1)兼容性。 (2)开放性。 (3)灵活性。
2.在设计时已经为用户预留了充分的扩展余 地，保护了用户的前期投资 1.各个系统统一施工，周期短，节省大量时 间及人力、物力
5施工Βιβλιοθήκη 各个系统独立施工，施工周期长，造成人员、材料 及时间上的浪费
1.4
综合布线的经济分析及应用
1. 综合布线的经济分析 综合布线的性能价格比是极高的，从技术与灵活性角度 看，主要表现在以下几方面： (1) 采用标准的综合布线后，只需将电话或终端插入早已敷设 在墙壁上的标准插座，然后在同层的弱电井配线间隔（用户只租一 层的情况）的跳线架做相应跳接线操作，就可解决用户的需求。
(4)可靠性。
(5)先进性。
(6)经济性。
3. 综合布线的重要性
综合布线是现代网络的基础，采用综合布线是因为： ⑴ 采用综合布线可以使系统结构清晰，便于管理和维护。 ⑵ 采用综合布线 , 由于选用的材料统一先进，有利于今后的发展需要。 ⑶ 采用综合布线技术，系统的灵活性强，可适应各种不同的需求。 ⑷ 综合布线系统便于扩充，同时节约费用，提高系统的可靠性。
⑸ 综合布线作为开放系统，有利于各种系统的集成。
表1.1
1方案 设计 2传输介质
综合布线与传统布线的实施过程比较
传统布线 结构化综合布线
将各个系统综合考虑，设计思路简洁，并可 以根据用户的需要方便灵活地变更设计方案， 节省大量时间 采用统一的传输介质：
各个系统独立进行设计，在线路上存在着过多的牵 制，需要多次进行图纸汇总才能得到一个妥协的方 案，设计周期长。 不同的系统采用不同的传输介质：
1.电话系统采用专用的电话线
2.电脑系统采用同轴电缆 3.电话线，电脑线不能互用 1.各个系统相互独立，互不兼容，造成用户极大的 不方便 2.设备的改变或移动都会导致整个布线系统的变化 3.难于维护和管理，用户无法改变布线系统来适应 自己的要求
1.全部采用双绞线传输
2.电话线、电脑线可以互用
1.用户可以灵活地管理大楼内各个系统
(2) 大厦的使用者当需要把设备从一个房间搬迁到另一层的房间去， 或者在一个房间中增加其它新的设备时，同样只要在原电话插口作 简单的分线处理，然后在同层弱电井的配线间和总设备间做跳线操 作，很快就可以实现这些新增加的需求，而不需要重新布线。 (3) 如果采用光纤、超五类或三类线缆混合的综合布线方式，可 以解决诸如三维多媒体的传输和用户对ISDN、ATM的需求，可以实 现大厦与未来全球信息高速公路的接轨等具有前瞻性的需求。 综合布线与传统布线的性能价格比曲线如图1-1所示。
OA
智能建筑的基本功能
1.2 智能建筑与综合布线
智能建筑主要由系统集成中心(System Integrated Center，缩写 SIC )、综合布线系统、楼宇自动化系统、办公自动化系统、通信 自动化系统五大部分组成。
综合布线系统是衡量智能化 建筑的智能化程度的重要标志
综合布线系统是智能化 建筑中必备的基础设施。
智能大厦与综合布线系统
课程信息
课时：32学时 目的：了解综合布线方案的设计 考试：选择、判断、简答、论述等 内容：设计/施工/测试/验收/方案
暂时无实验课：视频
1.1 智能建筑
智能建筑是这样一种建筑物，它将结构、系统、服务、 运营及相互关系全面综合以达到最佳组合，是获得高 效率、高性能与高舒适性的大楼或建筑。 4C技术，即Computer（计算机技术）、Control（控 制技术）、Communication（通信技术）和CRT（图形 显示技术）。将4C技术综合应用于建筑物之中，在建 筑物内建立一个以计算机网络为主体的、包含有线电 视、电话通信、电力管理、照明控制、空调、给排水、 消防、运输、保安和车库管理设备或系统的综合系统
第一幢智能大厦于1984年在美国哈特福德(Hartford)市建成。
智能建筑的基本功能
BA
建筑自动化或楼宇自动化 （Building Automation，BA）
CA
通信自动化 （Communication Automation， CA ) 办公自动化 （Office Automation，OA）
综合布线系统能适应今
后智能建筑和各种科学 技术的发展需要。
1.3 综合布线的基本概念
1. 综合布线的含义 综合布线系统是“通信电缆、光缆、各种软电缆及有关连接硬 件构成的通用布线系统，它能支持多种应用系统”。 综合布线系统是一个采用语音、数据、影像和其他信息技术的 标准结构化布线系统。 综合布线系统是满足实现智能大厦各综合服务需要，集总多设 备的集成化信息传输系统。 综合布线系统称谓
图1-1 综合布线与传统布线性能价格比
从图1-1中可以看到，随着时间的推移，综合布线的曲线是上升的，传 统布线的曲线是下降的。这样形成一个剪刀差，时间越长，两种布线 方式的性能价格比的差距越大。 由于综合布线是将原来相互独立、互不兼容的若干种布线，集中成 为一套完整的布线体系，统一设计，并由一个施工单位完成几乎全部 弱电线缆的布线，因而可省去大量的重复劳动和设备占用。并且，随 着系统个数的增加，综合布线的初投特性体现越明显。
综合布线初始投资与系统个数的关系如图1-2所示。
图1-2 综合布线初始投资与系统个数 由图1-2可见，当应用系统数为1个时，传统布线方式的投资约为综合 布线的一半。
3灵活性及开 放性
2. 设备改变、移动后，只需方便地变更跳线 即可
3.大大减少了维护人员和管理人员的数量
4扩展性
1.计算机和通讯技术的飞速发展，使现在的布线难 以满足以后的需求
2.很难扩展，需要重新施工，造成时间、材料、资 金及人员上的浪费
1.在15-20年内充分适应计算机及通讯技术的 发展，为办公自动化打下了坚实的线路基础
