三菱变频器GF故障的原因及处理方法

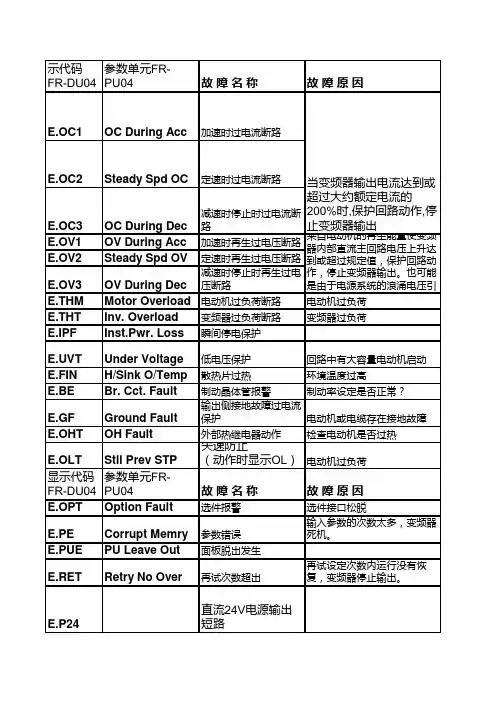

针对三菱变频器故障报警信号的处理方法
示代码FR-DU04参数单元FR-PU04故障名称故障原因E.OC1OC During Acc加速时过电流断路E.OC2Steady Spd OC定速时过电流断路E.OC3OC During Dec 减速时停止时过电流断路E.OV1OV During Acc加速时再生过电压断路E.OV2Steady Spd OV定速时再生过电压断路E.OV3OV During Dec 减速时停止时再生过电压断路E.THM Motor Overload电动机过负荷断路电动机过负荷E.THT Inv. Overload变频器过负荷断路变频器过负荷E.IPF Inst.Pwr. Loss瞬间停电保护E.UVT Under Voltage低电压保护回路中有大容量电动机启动E.FIN H/Sink O/Temp散热片过热环境温度过高E.BE Br. Cct. Fault制动晶体管报警制动率设定是否正常？E.GF Ground Fault 输出侧接地故障过电流保护电动机或电缆存在接地故障E.OHT OH Fault外部热继电器动作检查电动机是否过热显示代码FR-DU04参数单元FR-PU04故障名称故障原因E.OPT Option Fault选件报警选件接口松脱E.PE Corrupt Memry参数错误输入参数的次数太多，变频器死机。
E.PUE PU Leave Out面板脱出发生E.RET Retry No Over再试次数超出再试设定次数内运行没有恢复，变频器停止输出。
E.P24直流24V电源输出短路当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。
也可能是由于电源系统的浪涌电压引E.OLT Stll Prev STP 失速防止（动作时显示OL）电动机过负荷E.CTE操作面板电源短路E.CPU CPU Fault CPU错误E.MB1~~E.MB7顺序制动错误E.3Fault 3选件异常通讯选件设定错误或接触不良。
三菱变频器常见故障处理方案
关联参数 Pr.0,3,7,8,9,1 4,19,20,22,71
电源侧
电压变动 缺相等
变频器侧
参数设定不当等
电机侧
容量不足 缺相等
负载侧
负载过大 机械抱闸不当等
THT
名称 THT：变频器过负载跳闸
内容 150％以上、不到200％的电流通过的时候，因为要对 变频器输出模块进行保护，所以由反限时特性使电子热继电 器运转，停止变频器的输入。
Pr.14 适用负载选择
设定V/f控制时的负载特性曲线
出错表示：ＴＨＭ、ＴＨＴ、 ＯＬ
①恒转矩负载场合 即使像传送带、台车、 滑轮这里旋转速度有变 化，负荷转矩还是保持 固定
②平方转矩负载场合
STF 输出频率 〔H 0 z〕 输出电压 〔V 0 〕 STF 输出频率 〔H z〕 0 输出电压 〔V 0 〕
输入信号
旋转检测 冷却风扇 Fn
控制回路部
Err,PS
输出信号 异常信号 等
操作面板
变频器
2.保护功能的说明
变频器具有很多保护功能，这里说明一下一般常 见的保护功能。以FR-A700为例说明。
保护功能一览
1.过电流跳闸 2.再生过电压跳闸 3.电机过负载跳闸（电子热继电器） 4.变频器过负载跳闸（电子热继电器） 5.散热器过热、风扇故障 6.输出侧地络过电流 7.瞬时停电、不足电压 8.PU停止 9.输出缺相 10.出错（Err） 11.防止失速（过电流）、 （过电压）
变频器侧 参数设定不当 （急加减速） 再生能力不足等
电机侧 容量不足等
负载侧 惯量大 负载过大 机械抱闸不当 振荡等
电压降下・ 上升等
2.保护功能的说明
保护功能的复位方法 操作1 操作2 操作3 操作面板复位键 电源ONOFF 复位信号（ＲＥＳ）0.1s以上ON
三菱变频器错误代码及处理方式
三菱变频器错误代码及处理方式三菱变频器错误代码及处理方式操作面板显示E.OC1加速时过电流名称加速时过电流切断内容加速运行中，当变频器输出电流超过额定电流的约230%以上时，保护电路动作，停止变频器输出。
检查要点1.是否为急加速运行。
2.用于升降的下降加速时间是否过长。
3.是否存在输出短路、接地现象。
4.是否尽管电机的额定频率为50Hz，但Pr.3基准频率的设定值仍为60Hz。
5.失速防止动作是否合适。
6.再生频度是否过高。
（再生时输出电压是否比V/F标准值大，是否因电机电流增加而产生过电流。
）处理1.延长加速时间。
（缩短用于升降的下降加速时间。
）2.启动时“E.OC1”总是点亮的情况下，请尝试脱开电机启动。
如果“E.OC1”仍点亮，请与经销商联系。
3.确认接线是否正常，确保无输出短路及接地发生。
4.请将Pr.3基准频率设定为50Hz。
（参照第84页）5.将失速防止动作设定为适当的值。
（参照第78页）6.请在Pr.19 基准频率电压中设定基准电压（电机的额定电压等）。
参考资料：三菱变频器说明书显示E.OC1名称：加速中过电流断路内容：加速运行中，当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：是否急加速运转。
输出是否短路，接地。
处理：延长加速时间显示E.OC2名称：定速中过电流断路内容：定速运行中，当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：负荷是否有急速变化。
输出是否短路，接地。
处理：取消负荷的急速变化。
显示E.OC3名称：减速中过电流断路内容：减速运行中（加速、低速运行之外），当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：是否急减速运转。
输出是否短路，接地。
电机的机械制动是否过早。
处理：延长减速时间。
检查制动动作。
显示E.OV1名称：加速中再生过电压断路内容：因再生能量，使变频器内部的主回路直流电压超过规定值，保护回路动作，停止变频器输出。
三菱变频器故障报警及处理方法
操作面板电源短路
操作面板连接电缆存在短路现象。修复短路。
E.CPU
CPU Fault
CPU错误
检查松脱的接口，可靠连接。
E.MB1~~E.MB7
顺序制动错误
检查抱闸顺序是否正常
E.3
Fault 3
选件异常
通讯选件设定错误或接触不良。
检查选件设定，操作是否有误。选件接头插座确实连接好。
E.6
三菱变频器故障报警信号及处理方法
显示代码FR-DU04
参数单元FR-PU04
故障名称
故障原因
处理方法
E.OC1
OC During Acc
加速时过电流断路
当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出
加速时间太短,增加加速时间。检查输出是否短路或接地。
E.OC2
Steady Spd OC
Fault 6
CPU错误
内置CPU发生通讯异常时，变频器停止输出。
CPU通讯异常错误发生，变频器停止输出。停电复位重新启动。
E.7
Fault 7
CPU错误
E.LF
E.LF
输出缺相保护
当变频器输出三相中有一相断开时，变频器停止输出。
检查断开的输出相。
FN
Fan Failure
风扇故障
冷却风扇是否正常？更换风扇。
加强通风的同时减轻负荷
E.BE
Br. Cct. Fault
制动晶体管报警
制动率设定是否正常？
降低制动率的设置
E.GF
Ground Fault
输出侧接地故障过电流保护
电动机或电缆存在接地故障
解决接地故障
三菱变频器常见的故障现象和故障分析
变频器常见的故障现象和故障分析1过流（OC）过流是变频器报警最为频繁的现象。
1.1现象(1) 重新启动时，一升速就跳闸。
这是过电流十分严重的现象。
主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。
(2) 上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏。
(3) 重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。
1.2 实例(1) 一台LG-IS3-4 3.7kW变频器一启动就跳“OC”分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。
在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。
模块装上上电运行一切良好。
(2) 一台BELTRO-VERT 2.2kW变频通电就跳“OC”且不能复位。
分析与维修:首先检查逆变模块没有发现问题。
其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。
二、过压（OU）过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。
(1) 实例一台台安N2系列3.7kW变频器在停机时跳“OU”。
分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。
变频器的常见故障分析及解决措施
变频器的常见故障分析及解决措施变频器是一种能够通过调整电源电压和频率来控制电机转速的电力调节设备。
在使用过程中，变频器可能会出现一些常见的故障，如过电压、过电流、过载、短路等问题。
以下是对这些故障及解决措施的详细分析。
一、过电压故障过电压故障是指输入电源电压高于变频器额定电压的故障。
引起过电压故障的原因主要有：电源电压不稳定、阻尼电阻故障、电网频率波动等。
解决措施：1.检查电源电压是否稳定，如果不稳定，应通过安装稳压器来调节电压波动；2.检查变频器内部的阻尼电阻是否损坏，如有损坏应及时更换；3.检查电网频率是否稳定，如不稳定，可以选择安装电网稳定器。
二、过电流故障过电流故障指的是输入电流超过变频器额定电流的故障。
过电流故障的原因主要有：电机负载过重、变频器参数设置不当、电源电压低等。
解决措施：1.检查电机负载是否过重，如有过重应减少负载；2.检查变频器参数设置是否符合实际需求，需要根据具体情况调整参数；3.检查电源电压是否低于变频器额定电压，如低于额定电压，可以通过安装稳压器来调节电压。
三、过载故障过载故障是指电机负载超过变频器额定负载的故障。
过载故障的主要原因有：负载瞬时增加、工作时间过长、冷却不良等。
解决措施：1.检查负载是否瞬时增加，如是，应逐步减少负载的增加；2.检查工作时间是否过长，如是，应考虑停机休息或者分时工作来避免过载；3.检查冷却系统是否正常工作，如不正常，应修复冷却系统。
四、短路故障短路故障是指输入电源或输出电路存在短路的故障。
短路故障的原因主要有：接线错误、输出电缆短路等。
解决措施：1.检查输入电源和输出电路的接线是否正确，如接线错误，应重新进行接线；2.检查输出电缆是否有短路现象，如有，应更换电缆。
总之，变频器的常见故障分析及解决措施主要包括过电压、过电流、过载和短路等问题。
在出现这些故障时，需要根据具体情况进行相应的处理，如检查电源电压稳定性、调整变频器参数、检查负载和冷却系统等。
三菱变频器的常见故障及维修对策
1 引言三菱,在自动化领域应该是个相当有声誉的品牌，PLC、人机界面、变频器、伺服产品以及自动化仪表等等都是三菱公司的优势产品,在各行业中也都赢得了良好的口碑。
三菱变频器以其稳定的性能, 丰富的功能, 良好的力矩特性, 以及较高的性价比,在变频器市场占据着重要的地位。
并以其强大的品牌效应, 在中国的市场份额逐年增长。
三菱变频器经过近20年的发展，产品质量和功能都相当稳定与完善。
特别是随着功率器件以及IC芯片的不断改进，变频器产品也是不断地推陈出新，从早期使用分立元件的K 系列、Z系列，到现在使用IPM、PIM模块的A系列，三菱变频器应该说又上了一个新台阶。
我们应该提到的是在大功率模块的应用上，三菱变频器可能更有优势，因为三菱公司本身就是一个著名的半导体生产厂家，在功率器件的开发上更是走在了前端，特别是三菱公司的IPM模块，以其卓越的性能被众多变频器厂家所采用。
现在的三菱变频器从应用来说主要可以分为以下几大类:(1) 通用型的A系列，较早有A200系列，以及经济型的A024、A044系列;(2) 风机水泵专用型的F系列, 包括早期的F400系列以及现在广泛使用的F500系列;(3) 经济型的E系列和简易型的S系列。
为了满足市场的需要，三菱变频器还开发了应用于多种场合的选件卡，主要包括要求精确转速的PG反馈卡、用于精确定位的定位控制卡、用于压力控制的PI控制卡以及用于扩展输出点的继电器和晶体管输出卡。
变频器功能的不断加强和选件卡的开发，使得三菱变频器更好地满足了不同用户的需要，也成为三菱变频器能够迅速壮大的动力。
2 常见故障的处理以下我们就三菱变频器的一些常见故障在这里和广大使用者做一个探讨。
2.1 早期产品的故障由于三菱变频器进入中国市场较早, 所以有些老的产品仍在使用, 我们先就这些产品的故障做一分析。
早期我们能碰到的产品主要包括Z系列和A200系列的变频器。
小功率Z024系列变频器我们常见的故障现象有OC、ERR、无显示等。
三菱变频器常见故障报警代码说明
三菱变频器常见故障报警代码说明当三菱变频器发生异常，保护功能动作，报警停止后，PU显示部上自动显示三菱变频器故障报警代码。
我们可以通过显示代码，进行错误诊断，并以此进行必要措施！万一没有下列显示，或其他为难的问题，请及时与旭兴达自动化技术部取得联系。
一、三菱变频器故障报警代码之严重故障代码故障名称检查要点E.OC1 加速时过电流断路是否急加速运转输出是否短路，主回路电源(R,S,T)是否供电。
E.OC2 定速时过电流断路负荷是否有急速变化，输出是否短路。
E.OC3 减速时过电流断路是否急减速运转，输出是否短路，电机的机械制动是否过早E.OV1 加速时再生过电压断路加速度是否太缓慢。
E.OV2 定速时再生过电压断路负荷是否有急速变化。
E.OV3 减速，停止时再生过电压断路是否急减速运转。
E.THM 电机过负荷断路(电子过流保护) 电机是否在过负荷状态下使用。
E.THT 变频器过负荷断路(电子过流保护) 电机是否在过负荷状态下使用。
E.IPF 瞬时停电保护调查瞬时停电发生的原因E.UVT 欠压保护有无大容量的电机启动，P，P1之间是否接有短路片或直流电抗器。
E.FIN 散热片过热周围温度是否过高，冷却散热片是否堵塞。
E.GF 输出侧接地故障过电流保护电机，连接线是否接地E.OHT 外部热继电器动作电机是否过热。
在Pr.180～Pr.186(输入端子功能选择)中任一个，设定值7（OH信号) 是否正确设定。
E.BE 制动晶体管异常减少负荷J，制动的使用频率是否合适E.OLT 失速防止电机是否在过负荷状态下使用E.OPT 选件报警E.OP1～OP3 选件插口异常选件功能的设定、操作是否有误。
(1～3显示选件插口号)E.PE 参数记忆因子异常参数写入回数是否太多E.PUE PU脱出发生DU或PU的安装是否太松确认Pr.75的设定值E.RET 再试次数溢出调查异常发生的原因E.CPU CPU错误E. 6 CPU错误E. 7 CPU错误E.P24 直流24V电源输出短路PC端子输出是否短路E.CTE 操作面板用电源输出短路PU接口连接线是否短路。
三菱变频器故障处理
10
保护功能的说明
保护表示 名称和内容
Ｅｒｒ 名称 Eｒｒ：出错
内容 ＲＥＳ信号ＯＮ时、ＤＵ（ＰＵ）通信异常时出现
关联 参数
无
原因例
Ｅｒｒ
变频器侧 ＲＥＳ信号不当 接触不良等
.
11
保护功能的说明
保护表示
OL oL
名称和内容
名称 ＯＬ：失速防止（过电流）ＯＬ：失速防止（过电 圧）
内容 输出电流超过失速防止动作水平、显示ＯＬ、防止过电流跳 闸。 直流电圧超过约385Ｖ（７７0Ｖ）时显示ｏＬ，防止过电圧 跳闸。
50Hz工频电源
圧 输 200V 电圧減少
出
电
〔V 〕
0
50 60
输出频率〔Hz〕
.
17
关联参数的说明
Pr.7 Pr.8 Pr.20 加減速时间
设定输出频率的加減速时间。
出错表示：ＯＣ1～3、ＯＶ 1～3、ＴＨＭ、ＴＨＴ、Ｏ Ｌ
输 出
Pr.20
0Ｈｚ到Pr.20所设定频率的加 减速时间。
频
率
〔H z〕
0 Pr.7
Pr.8 时间 〔s〕
外加频率指令已经有加减速的场合，Pr7,Pr8可以设置为0。
电 圧 指 〔令V 〕0
红线为外加模拟量的曲线
时间.
18
〔s〕
关联参数的说明
Pr.9 电子热继电器
出错表示：ＴＨＭ
电机的过热保护。
标准电机额定値一般有３个、一般按照50Hz时的电流进行设定
SF-HR 3.7kW 4pole 额定値
关联 参数
Pr.0,3,7,8,14 ,19,20,22,882 ～886
电原源因侧例
三菱变频器故障报警及处理方法
Inv. Overload
变频器过负荷断路
变频器过负荷
E.IPF
Inst.Pwr. Loss
瞬间停电保护
恢复电源
E.UVT
Under Voltage
低电压保护
回路中有大容量电动机启动
检查供电系统，避免回路中频繁启动的大容量电动机的影响。
E.FIN
H/Sink O/Temp
散热片过热
环境温度过高
Fault 6
CPU错误
内置CPU发生通讯异常时，变频器停止输出。
CPU通讯异常错误发生，变频器停止输出。停电复位重新启动。
E.7
Fault 7
CPU错误
E.LF
E.LF
输出缺相保护
当变频器输出三相中有一相断开时，变频器停止输出。
检查断开的输出相。
FN
Fan Failure
风扇故障
冷却风扇是否正常？更换风扇。
定速时过电流断路
检查负荷是否突变？保持负荷稳定。检查输出是否短路或接地。
E.OC3
OC During Dec
减速时停止时过电流断路
减速时间太短,增加减速时间。检查输出是否短路或接地。
E.OV1
OV During Acc
加速时再生过电压断路
来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。也可能是由于电源系统的浪涌电压引起的。
E.CTE
操作面板电源短路
操作面板连接电缆存在短路现象。修复短路。
E.CPU
CPU Fault
CPU错误
检查松脱的接口，可靠连接。
E.MB1~~E.MB7
顺序制动错误
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输出侧接地故障过电流保护。
故障描述：当变频器的输出侧（负荷侧）发生接地，流过接地电流时，变频器停止输出。
故障排除：根据故障的解释，发生故障点主要在2方面。
第一：输出电机侧对地短路，当有电流输出时候，变频器检测到三相电流之和不为零，变频器停止输出，显示接地故障。
第二：变频器内部电流检测故障。
该电流检测线路是经过霍尔检测及采样后，进入控制卡处理。
维修只要将先检测霍尔元件，如果霍尔元件是好的情况下，可以先更换控制卡，就基本上可以解决问题。
