钢管混凝土组合柱施工方案
钢管混凝土组合柱外包混凝土内灌外顶施工工法(2)
钢管混凝土组合柱外包混凝土内灌外顶施工工法钢管混凝土组合柱外包混凝土内灌外顶施工工法一、前言钢管混凝土组合柱外包混凝土内灌外顶施工工法是一种在建筑工程中广泛应用的结构工法，通过将钢管与混凝土相结合，能够提高柱子的承载能力和抗震性能，同时减少柱子的体积和重量，实现节约材料和提高工程效率的目的。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点钢管混凝土组合柱外包混凝土内灌外顶施工工法具有以下特点：1. 结构稳固：钢管和混凝土的有机结合使得组合柱能够承受更大的荷载和抗震性能。
2. 节约材料：相比传统柱子，组合柱的体积和重量更小，节约了混凝土和钢材的使用量。
3. 施工效率高：该工法采用了模块化构件，可以批量生产，节约了施工时间和人力成本。
4. 空间利用率高：组合柱的尺寸和结构可以根据实际需求进行调整，更方便在狭小空间中使用。
三、适应范围钢管混凝土组合柱外包混凝土内灌外顶施工工法适用于各类建筑工程，尤其是具有较高要求的工程，如高层建筑、大跨度建筑、剧场、体育馆等。
同时，该工法还适用于工程施工期限紧迫、空间有限、施工困难的项目。
四、工艺原理该工法通过将钢管作为柱子的外包装，外包混凝土填充到钢管内部，形成钢管混凝土组合柱。
施工时，先进行钢管的预制和预埋，然后进行混凝土的外灌和外顶施工，最后进行养护和封堵。
通过钢管和混凝土的共同作用，使得组合柱具有更强的承载能力和抗震性能。
五、施工工艺1. 钢管预制和预埋：根据设计要求，在现场预制钢管，并按照设计要求进行预埋和固定。
2. 混凝土外灌：按照设计要求进行混凝土外包填充，同时采取振捣措施保证混凝土的密实性。
3. 混凝土外顶：在混凝土外包填充完成后，再进行混凝土外顶。
在外顶过程中要注意控制混凝土坍落度，保持施工质量。
4. 养护和封堵：施工结束后，对组合柱进行养护，确保混凝土的强度和均匀性，并封堵柱顶和柱底。
钢管混凝土叠合柱施工技术
钢管混凝土叠合柱施工技术摘要:钢管混凝土组合柱是一种混凝土承载力刚度好、截面尺寸小、经济性好的组合结构。
首先，系统地讨论了各种钢管混凝土组合柱的应力特性，然后从同时施工和非同时施工的角度，对我国建筑工程领域常用的钢管混凝土组合柱构件的各种施工方法进行了详细的分析和探讨。
关键词：钢管混凝土；叠合钢钢管混凝土组合柱是一种新型结构的主要构件,具有承载力好、抗震设计性能好的独特优势,特别适用于大型(超高层)建筑。
结合以上相关设计理论和分析理论以及国内外工程实际工作经验,钢管混凝土组合柱法有利于适当减小柱截面,增加混凝土层面积。
非开挖同步混凝土施工技术方法的广泛应用,可以在一定程度上显著加快施工进度。
后期施工期不应占总工期的主导地位,具有很大的技术推广和示范潜力[1]。
1钢管混凝土叠合柱特点钢管混凝土组合柱是指预应力混凝土结构中由钢构件和混凝土组成的构件。
目前根据钢管混凝土组合方柱截面型式的不同要求,可大致分为以下三类,即圆管柱、圆管方柱和方管方柱。
目前，钢管混凝土组合柱体系充分发挥其设计承载力高、抗震设计性能好等显著优势，已成功广泛应用于一些大型现代公共住宅和大型高层超高层建筑工程领域，大大改善了周边建筑的空间条件。
与世界上其他最常见的钢筋混凝土柱组合结构和钢管混凝土柱组合结构相比，钢管混凝土柱组合钢柱结构的其他主要经济性能特点如下。
（1）核心钢管混凝土组合柱体系应具有强大而稳定的结构总压缩曲线比和承载力，这有利于尽可能显著减小受压部分的总最小有效受压截面尺寸，并降低整个结构的自重。
同时，由于组合构件承受的最大外力是二次扭转应力，核心钢管混凝土部分只能承受结构总扭转轴向力矩的相当一部分，钢筋混凝土部分应尽可能只考虑弯矩。
柱钢具有极高的强度和超延性,有利于快速提高组合结构体系的整体抗震性能。
（2）组合柱和梁构件的外部由高强度钢筋混凝土材料保护，这提高了混凝土构件的整体隔热和耐火能力以及工程耐久性。
此外,基于内部钢筋和外部预应力混凝土系统的双重约束,有效控制了核心钢管壁的内部局部应力屈曲和外部膨胀。
钢管混凝土柱的施工方案

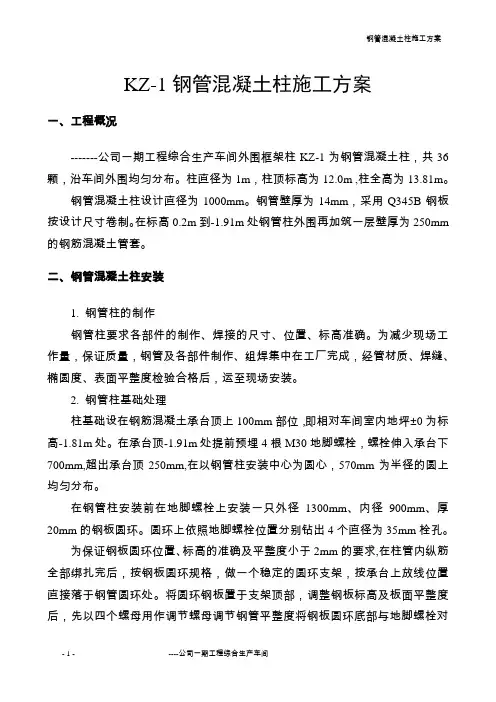

KZ-1钢管混凝土柱施工方案一、工程概况-------公司一期工程综合生产车间外围框架柱KZ-1为钢管混凝土柱，共36颗，沿车间外围均匀分布。
柱直径为1m，柱顶标高为12.0m ,柱全高为13.81m。
钢管混凝土柱设计直径为1000mm。
钢管壁厚为14mm，采用Q345B钢板按设计尺寸卷制。
在标高0.2m到-1.91m处钢管柱外围再加筑一层壁厚为250mm 的钢筋混凝土管套。
二、钢管混凝土柱安装1. 钢管柱的制作钢管柱要求各部件的制作、焊接的尺寸、位置、标高准确。
为减少现场工作量，保证质量，钢管及各部件制作、组焊集中在工厂完成，经管材质、焊缝、椭圆度、表面平整度检验合格后，运至现场安装。
2. 钢管柱基础处理柱基础设在钢筋混凝土承台顶上100mm部位，即相对车间室内地坪±0为标高-1.81m处。
在承台顶-1.91m处提前预埋4根M30地脚螺栓，螺栓伸入承台下700mm,超出承台顶250mm,在以钢管柱安装中心为圆心，570mm为半径的圆上均匀分布。
在钢管柱安装前在地脚螺栓上安装一只外径1300mm、内径900mm、厚20mm的钢板圆环。
圆环上依照地脚螺栓位置分别钻出4个直径为35mm栓孔。
为保证钢板圆环位置、标高的准确及平整度小于2mm的要求,在柱管内纵筋全部绑扎完后，按钢板圆环规格，做一个稳定的圆环支架，按承台上放线位置直接落于钢管圆环处。
将圆环钢板置于支架顶部，调整钢板标高及板面平整度后，先以四个螺母用作调节螺母调节钢管平整度将钢板圆环底部与地脚螺栓对称固定，固定时兼用两台水准仪以垂直方向设置校准钢板各位置标高及平整度。
再用垫板及双螺母将钢板圆环上部与地脚螺栓固定。
待圆环钢板位置固定后，安装好圆环钢板外侧环模，再采用压力浇灌法进行圆环板底与承台间混凝土的浇筑。
浇筑前已将承台顶面凿毛，并做好隐蔽记录。
浇筑时，两侧对称浇筑，防止位移，并随时用两台水准仪在相互垂直的方向校准钢板标高与平整度,保证钢板圆环顶标高为-1.81m,且使圆环平面与水平面平行。
钢管混凝土异形柱组合结构体系施工技术
沧州市福康家园公租房工程共8栋楼，是河北省首例高层装配式钢结构住宅项目。
总建筑面积 130 193. 21 m2,本项目1号、2号、4号楼主体采用矩形钢管异形柱混凝土柱框架–H形钢梁–剪力墙结构，3号、5号、6号、7号、8号主体采用矩形钢管异形混凝土柱框架–H形钢梁–柱间支撑结构，采用钢筋混凝土预应力管桩基础，现浇楼板。
异形钢管混凝土组合柱承载力高，抗震性能优越且防火性能好，其截面形式灵活，室内无突出柱角，增加了使用面积和空间，且方便装修，达到整体美化效果。
1、施工难点及对策（1）钢柱基层承台钢筋密集，由于施工扰动严重，导致地脚螺栓安装精度难以控制。
（2）每节钢柱为三层，高11.5 m，钢柱截面为异形，高空吊装受风荷载、气温变形、加工精度影响，异形钢柱对接轴线尺寸与标高精度、焊缝间隙难以控制。
（3）每根钢柱为200 mm×200 mm方钢管多方向组合，且钢柱中间有6处贯通的内隔板，内隔板中间仅有直径80 mm的混凝土浇筑孔，钢管柱内混凝土浇筑密实难度大。
针对上述难点，钢梁吊装时采用三层钢梁一次性串吊技术以加快施工进度。
每三层钢柱钢梁校正焊接完毕后再浇筑楼板，采用无支撑支模工艺可缩短施工周期，节约模板脚手架搭拆的人工费和租赁费。
2、操作要点工艺流程如图1所示。
图1 施工工艺流程2.1 首节钢柱安装（1）测量人员按原始标高校核钢柱标高，在绑扎附加钢筋位置使用红色胶带标注。
由于该过程中基础钢筋已绑扎完成，故附加钢筋位于基础上下钢筋之间。
（2）将附加钢筋绑扎到红色胶带标注位置。
（3）使用线坠将垫层上的轴线用小线标注在绑扎完成的基础钢筋上。
（4）使用线坠校核轴线与柱脚板模具上的中心线，安装地脚螺栓并同时安装螺母和垫铁，该过程中需持续校核轴线和标高。
地脚螺栓及柱脚板安装完成后，使用附加钢筋将地脚螺栓与附加钢筋焊接，以固定地脚螺栓。
由于加固钢筋在基础钢筋笼内，焊枪难以伸入，故施焊时须注意避免焊条误伤基础钢筋。
钢管柱砼施工方案
4。
5.11 钢管柱砼施工方案4。
5.11.1 钢管混凝土浇筑方案` 本工程主楼采用了钢管混凝土圆柱,各层均有2％-3%的斜率,设计在主楼主人口处采用了人字形斜柱（如图4.5.11.1—1）。
主楼部分的钢管混凝土柱，在地下室时有17根，在地上1-3层有19根，在4层以上有18根。
图4.5。
11.1-1 人字型柱示意图序号楼层标高（m) 钢管直径（mm) 钢管壁厚(mm）1 地下4层—29层15。
85至117.2 1400 252 30层—49层117。
2至192.5 1300 223 50层-57层192.5至223.4 1200 204 58层—68层223.4至267。
2 1000 18楼层标高（m）混凝土强度等级地下4层—27层—15.85至109.8 C60 28层—45层109。
8至177。
7 C5046层-68层177。
7至267.2 C40作为较为成熟的施工技术，钢管混凝土浇灌方法可分为以下三种:1)泵送顶升浇灌法；2) 立式手工浇捣法；3）立式高位抛落无振捣法。
三种方法的适用范围及优缺点各不相同,对比分析见表4。
5.11。
1-3：序号浇筑方法原理优点缺点1立式手工浇捣法混凝土自钢管上口灌入，一次浇灌高度不宜大于2m。
传统作业施工效率较低，质量受振捣操作人员影响，无保证；占用塔吊22高位抛+辅助性振捣法利用混凝土从高位顺钢管下落时产生的动能达到振实混凝土施工效率较高无振动无噪音占用塔吊，与钢结构吊装作业冲突3泵送顶升筑法在钢管接近地面或某楼层板处安装一个带闸门的进料管，直接与泵的输送管连接，由泵车将混凝土连续不断地自下而上灌入钢管。
质量有保障，占用塔吊如结构高,则需要较高的泵送压力。
需要在钢管壁上开洞，影响结构的外观质量,但可在装饰施工阶段进行弥补。
根据混凝土浇筑位置不同分别采用泵送顶升浇筑法和高位抛落+辅助性振捣法二种方法进行浇筑,浇筑方法选择详见表4。
5.11。
1—4。
楼层标高（m）的混凝土浇筑方法地上1层-68层±0.00至267.2 送顶升浇筑法地下4层-地下1层-15。
钢管柱混凝土浇筑专项施工方案

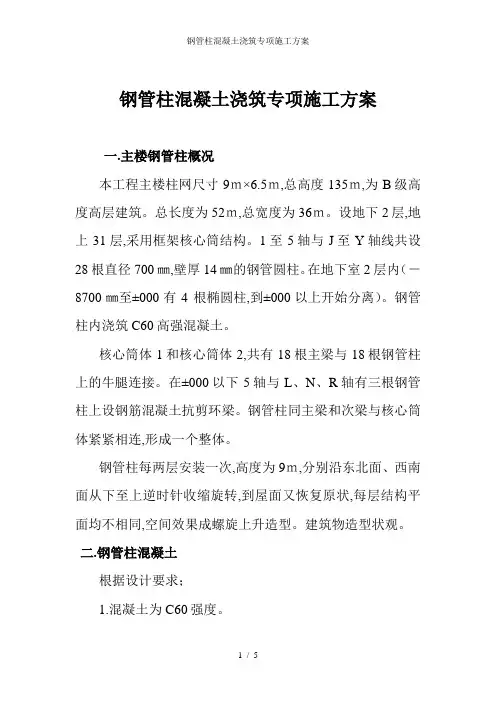

钢管柱混凝土浇筑专项施工方案一.主楼钢管柱概况本工程主楼柱网尺寸9ｍ×6.5ｍ,总高度135ｍ,为B级高度高层建筑。
总长度为52ｍ,总宽度为36ｍ。
设地下2层,地上31层,采用框架核心筒结构。
1至5轴与J至Y轴线共设28根直径700㎜,壁厚14㎜的钢管圆柱。
在地下室2层内（－8700㎜至±000有4 根椭圆柱,到±000以上开始分离）。
钢管柱内浇筑C60高强混凝土。
核心筒体1和核心筒体2,共有18根主梁与18根钢管柱上的牛腿连接。
在±000以下5轴与L、N、R轴有三根钢管柱上设钢筋混凝土抗剪环梁。
钢管柱同主梁和次梁与核心筒体紧紧相连,形成一个整体。
钢管柱每两层安装一次,高度为9ｍ,分别沿东北面、西南面从下至上逆时针收缩旋转,到屋面又恢复原状,每层结构平面均不相同,空间效果成螺旋上升造型。
建筑物造型状观。
二.钢管柱混凝土根据设计要求；1.混凝土为C60强度。
2.混凝土水灰比不大于0.45。
3.并适当加入膨胀剂、（减少混凝土收缩）和减水剂（满足塌落度）。
4.粗骨料粒径宜减小为5～30㎜。
5.塌落度不小于15㎝。
6.华西商混供应厂家根据设计要求对的C60混凝土进行配合比强度设计和试验。
混凝土配合比设计报告,交监理工程师和管理公司工程师审查,经监理工程师和管理公司工程师批准后方能使用。
三.钢管柱检查钢管柱安装完毕后,首先由钢结构安装单位的质量工程师,组织相关的工艺人员,对钢管柱的垂直度、中心线、标高、顶面不平度、各柱之间的尺寸、斜度、焊缝探伤,按规范要求进行严格检查。
检查合格后做好隐蔽验收记录和有关资料,再报监理工程师和管理公司工程师进行复验。
经监理工程师和管理公司工程师审核批准后才能浇筑混凝土。
四.钢管混凝土浇筑支架和路线浇灌混凝土钢管支架；围绕主楼28根钢管圆柱。
从1轴至5轴,J轴至Y轴线搭设,高度为500㎜、宽度为1500㎜的钢管支架,混凝土泵管布置在架子上。
钢管混凝土组合柱施工工法(附图)
多层连接钢管砼组合柱施工工法工法编号：ZJ1GF-310-2009编制单位：主要执笔人：1 前言钢管砼叠合柱（steel tube-reinforced concrete column）是指由截面中部钢管砼和钢管外钢筋砼叠合而成的柱，简称叠合柱。
按截面形态可分为矩形截面和圆形截面。
叠合柱的内外组成部分可不同期施工，也可同期施工。
同期施工是指，同时浇筑钢管内砼和钢管外砼。
同期施工的叠合柱可称组合柱。
东北传媒文化广场工程外框筒采用组合柱方式。
钢管砼组合柱共70根，钢管采用无缝钢管，非定尺加工，现场提供的钢管长度为8—12m，层高为5.1m、3.9m。
钢管连接的一般做法为一层一接，从而保证了钢管内外砼同时浇筑。
若采用一层一接方式则须将钢管在现场切断，然后再接高，但增加了内衬管的用量以及焊接次数，且钢管接高位置不能设在梁柱核心区内，必有部分钢管不能使用，将会大大增加成本，工期也大大增加。
钢管长度采用二层或三层一接，吊装临时固定采用专用卡具，钢管内砼浇筑施工时，提前在钢管上留设10*20cm浇筑孔，砼浇筑完毕及时进行封堵，满足二级焊缝要求。
通过多项创新技术，解决了钢管吊装、钢管内外砼同时浇筑等技术难题，大大加快施工进度，取得了良好的经济效益。
在此基础上形成本工法。
2 工法特点2.0.1 钢管采用多层一接，减少塔吊吊次，减少内衬管用量和钢管焊接，缩短工期，降低成本；2.0.2采用单层砼浇筑，钢管内用普通砼取代自密实砼，降低成本；2.0.3专用临时卡具操作简单，重复使用，降低成本。
3 适用范围3.0.1 本工法适用于采用两层或多层一接方式的钢管砼组合柱的施工。
4 工艺原理4.0.1 钢管砼组合柱施工包含钢管吊装、钢筋绑扎、模板支设和砼浇筑、养护等多道施工工序。
钢管砼组合柱中钢管采用二层或三层一接，吊装钢管临时连接固定采用专用卡具；钢管内砼浇筑施工时，提前在钢管上留设10*20cm浇筑孔，砼浇筑完毕及时进行封堵。
钢管柱混凝土施工方案
一、工程概况本工程外围钢结构采用钢管混凝土柱作为竖向承力，钢管柱通过水平向钢梁与钢筋混凝土核心筒连接，钢梁上铺设桁架楼承板传递水平力。
本方案主要针对外框16根钢管柱的混凝土浇筑进行编制。
二、钢管柱砼浇筑1、钢管的吊装分节应注意钢管柱砼标号的变化,不使两种标号出现在一节柱内，钢管柱混凝土强度等级在48层及以下为C60，49层及以上为C50.2、现阶段钢管柱混凝土已利用塔吊料斗浇筑完成了8层钢管柱的混凝土浇筑，为能够提高钢管柱混凝土的浇筑速度，保证工人混凝土浇筑时的安全，减少塔吊的使用为钢结构的吊装提供充裕的时间，从9层钢管柱混凝土浇筑时采用液压布料机进行浇筑。
钢管柱从4层往上为两层一节,根据钢结构的吊装、焊接进度，待钢管柱及第一层钢梁连接、焊接完成后，将液压布料机吊运至外框四个角的斜向钢梁上进行钢管柱砼的浇筑，布料机利用倒链将四个角与钢梁捆绑在一起，保证混凝土浇筑过程中布料机的稳定性.布料机的平面布置如下图：此钢管柱砼浇筑方案，由于楼层未铺压型钢板，必须完善一个标准层的完全封闭满铺水平安全网措施.水平网通过铁丝直接与钢梁绑扎连接（作业面与水平安全网的垂直距离不得超过10米）；泵管铺设层利用木跳板、10#槽钢及C18废钢筋制作定型的通道（具体见下图,通道宽为1。
3m,长2。
8m的1个、4m长的20个），形成水平安全通道及泵管布设通道,通道与通道对接处采用14mm的螺丝通过预先打好的孔进行连接。
工人上楼层后必须佩带安全带，安全带利用钢结构在钢柱上的钢丝绳生根。
钢管柱混凝土浇筑利用已做好的定型化浇筑平台进行浇筑。
三、安全措施1、作业人员必须按要求佩带安全带。
2、混凝土浇筑前先将安全通道架设好，然后再进行布料机的吊运，待布料机吊运到位后，用钢丝绳将布料机的四个角与钢梁连接牢固，保证布料机在混凝土浇筑过程中的稳定。
3、安全通道与通道相连处螺丝要柠紧，保证通道连接牢固.四、验算4.1、计算概况布料机底座尺寸为5000X4000,布料机重量为10t，放在两根H500X200X10X16的次梁上。
钢管混凝土柱环梁节点施工工法
钢管混凝土柱环梁节点施工工法钢管混凝土柱环梁节点施工工法一、前言钢管混凝土柱环梁节点是一种常用的构造节点，常用于建筑物中的柱子与梁之间的连接处。
本文将介绍钢管混凝土柱环梁节点施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点钢管混凝土柱环梁节点施工工法具有以下特点：1. 结构刚性好：通过将钢管与混凝土柱进行组合，可以提高节点整体的刚性和抗震性能。
2. 施工简便：相比传统的节点施工工法，钢管混凝土柱环梁节点施工工法具有施工简便、周期短、效率高的特点。
3. 经济可行：该工法所需材料和工具相对简单，成本相对较低，适用于中小型建筑工程。
4. 易于维护：节点结构清晰，易于检查和维护，有利于工程的长期使用。
三、适应范围钢管混凝土柱环梁节点施工工法适用范围广泛，特别适用于多层混凝土框架结构、钢混结构及其他高层建筑结构的节点连接处。
四、工艺原理钢管混凝土柱环梁节点施工工法的原理是通过预埋钢管以及配筋钢筋的固定，使得柱子与梁之间的连接更加牢固稳定。
在实际应用中，需要采取一系列的技术措施来确保施工过程的顺利进行。
五、施工工艺钢管混凝土柱环梁节点施工工艺主要包括以下几个阶段：1. 钢管准备：首先要进行钢管的准备工作，包括清理、切割和预埋等步骤。
2. 钢筋加工：根据设计要求进行钢筋的加工和预埋。
3. 模板搭设：搭设合适的模板，以确保混凝土施工的准确性和一致性。
4. 混凝土浇筑：在模板搭设完成后，进行混凝土的浇筑、振实和养护等步骤。
5. 模板拆除：混凝土达到一定强度后，拆除模板，使得节点完全成型。
六、劳动组织钢管混凝土柱环梁节点施工需要有合理的劳动组织方案，包括施工人员的组织和分工、施工流程和时间的安排等。
七、机具设备在钢管混凝土柱环梁节点施工中，需要使用各种机具设备，如钢筋加工设备、模板、混凝土搅拌机等。
这些设备需要具备良好的性能和适用性，以确保施工的质量和效率。
劲性混凝土柱施工方案
型钢-混凝土组合结构施工方案（20150302）一、主要编制依据1、标准规范（4）设计概况本工程塔楼采用了内筒外组合钢框结构形式，其中包含多种形式的型钢与钢筋混凝土组合构件：钢管混凝土叠合柱（钢管混凝土方案详见第七节）、钢管混凝土柱、型钢混凝土柱（H型钢骨、十字型钢骨）、H型钢梁-钢砼组合结构、型钢骨-钢砼核心筒组合结构、钢板剪力墙核心筒组合结构、伸臂环带桁架-钢砼组合结构、压型钢板组合楼板。
B3~B1 1800x 1800; B3~B1 3800x 1800;B3~F35 2500x 1500;L1~L4 1650x 1650 L1~L4 3800x 1500 L1~L4 2500x 1500 L5~F19 1650x 1650 L5~F19 3500x 1500 L5~F19 2000x 1500 L20~L38 1500x 1500 L20~L38 3500x 1500 L20~L38 2000x 1500 L39~L64 1500x 1500 L39~L64 3000x 1500 L39~L64 2000x 1500 L65~L69 1500x 1500 L65~L69 2500x 1500 L65~L69 1500x 1500L70以上1500x 1500; L70以上1500x 1500;L70以上1500x 1500;□ x850x 850 X80X80 2 H 800x 1000 x80x 100 H 1700 x 800 x80x 100 H型钢梁-钢砼组合结构型钢骨-钢砼核心筒组合结构钢板剪力墙核心筒组合结构伸臂环带桁架-钢砼组合结构压型钢板组合楼板二、钢管混凝土叠合柱施工方法和措施三、钢管混凝土柱施工方法和措施四、型钢混凝土柱施工方法和措施施工方法和措施施工 流程(1)深 化设计 ・钢筋连接器：在型钢钢骨上焊接与受力钢筋同规格的钢筋连接器，将钢筋拧入连接器・钢筋连接板：在型钢钢骨上焊接连接钢板，将受力钢筋焊接到连接钢板上，同时在型钢背面焊接加劲板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
