立轴冲击式破碎机工作原理
立轴冲击式破碎机工作原理立轴冲击式破碎机是一种高效能的破碎设备，适用于中硬度和硬度高的物料破碎。
它具有结构简单、工作可靠、维护方便、能耗低等特点。
本文将详细介绍立轴冲击式破碎机的工作原理。
1.工作原理立轴冲击式破碎机主要由转子、反击板、侧板、机架、进料口、出料口、电机等部分组成。
物料从进料口进入机腔，通过高速旋转的转子产生的离心力和重力作用，在转子和反击板之间不断碰撞和破碎，最终粉碎成所需的细碎物料。
被破碎的物料在机腔内高速运动，在重力和离心力的作用下，在出料口处获得足够的动能，随之被喷出。
2.组成部分立轴冲击式破碎机主要由以下部分组成：（1）转子转子是整个机器最核心的部分。
它由主轴、轴承、盘子、锤头和反击板等组成，通过电机带动轴承和盘子高速旋转。
转子是破碎物料的主要工作部分，它的质量和设计直接影响着破碎机的性能。
（2）反击板反击板位于转子上方，并固定在机架上。
它是为了避免物料回弹而设计的。
当物料通过转子碰撞反击板时，反击板同时也会对物料进行碾磨和破碎，从而使物料达到更细致的破碎效果。
侧板位于转子两侧，由螺栓固定在机架上。
其作用是保护机腔、调整破碎的进料量和出料粒度。
（4）机架机架是破碎机的骨架，承载着整个设备的工作重量。
同时也具有对机器运行的稳定性和可靠性的重要作用。
（5）进料口和出料口进料口是破碎物料的入口，出料口是破碎物料的出口。
破碎机的电机是整个设备的驱动力源，其功率和转速等因素直接影响着破碎机的工作效率和生产能力。
3.工作特点（1）高效能：由于其转子高速旋转产生的离心力和重力作用，使该机器在破碎物料时具有很高的破碎效率。
（2）破碎粒度均匀：该机在破碎物料时，由于物料可以多次碰撞，使破碎物料的粒度分布更均匀。
（3）结构简单：该机结构简单，维护方便，使得机器的可靠性更高。
（4）能耗低：该机器的能耗低，减少了生产的成本。
（5）适用范围广：该机器适用于中硬度和硬度高的物料破碎，具有广泛的应用前景。
VSI新型制砂机
一、产品介绍VSI系列新型制砂机，俗称制砂机、整形机，是引进德国权威专家最新研制成果，并结合中国的矿山条件经过改进设计，是目前国内最具有世界先进水平的第四代高性能制砂设备。
它是独特的转子结构设计、耐磨材料工艺、破碎速度优化以及液压设计的完美结合。
是专业细碎技术与机械制造完美结合的典范，是新技术、新工艺的充分体现。
在人工制砂行业，要生产理想的机制砂产品和混凝土骨料；在石料整形领域，要获得高品质、粒形好的碎石产品；VSI系列高效立轴冲击式破碎机是最行之有效的一种选择。
该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料，是人工制砂和石料整形领域的首选设备。
二、工作原理物料通过料斗进入叶轮破碎腔内，由分料锥把物料以伞状形式均匀的抛于叶轮流道内，经过高速旋转的叶轮瞬间加速从叶轮周围流道内抛射出去，冲击到涡流破碎腔的衬层上，被物料衬层反弹，斜向上冲击到破碎腔的顶部，又改变方向，偏转向下运动。
这样，一块物料在破碎腔内经过多次的撞击、摩擦、和破碎作用成为成品由机器下料口排出，实现批量生产；VSI系列新型制砂机通过改变涡流破碎腔内部的反击板和周护板，可实现“石打石”和“石打铁”两种破碎方式，打开或者关闭分料盘，可实现两种进料方式。
整机由稀油润滑站供油，实现稀有润滑。
三、性能优势1.先进的双泵供油润滑系统，有效降低轴承温度，延长使用寿命；2.新型制砂机主轴采用进口轴承，使得主轴运转更加平稳；3.液压升降，可方便移动机体上部进料斗，更换检修方便快捷；4.两种进料方式，两种破碎方式，实现碎石和整形两大功能；5.适用物料含水量大，最大含水量可达8%以上；6.成品呈立方体，深得国家大型项目喜爱；7.VSI制砂机锤头采用美国高耐磨材料，延长锤头使用寿命。
四、技术参数型号Model最大进料粒度Max Feed Size(mm)功率Motor Power(kw)叶轮转速RotorSpeed(rpm)通过量Capacity(t/h)重量Weight(t)外形尺寸Dimension(mm)VSI-600 35 110 1700-1890 80-120 10.1 3670*7821*2100 VSI-800 40 180 1520-1690 120-180 12.8 4037*2070*2375 VSI-1000 45 264-320 1300-1500 170-320 16.8 4890*2386*2678 VSI-1200 50 400-440 1100-1300 180-380 25 5300*2856*3168。
冲击式破碎机工作原理及参数
一、介绍冲击式破碎机也叫冲击破，俗称制砂机，易普泰克公司生产的冲击式破碎机适用于软或中硬和极硬物料的破碎、整形，是我公司专家多年研制矿山机械设备智慧和正确决策的结晶，该冲击式破碎机一种具有国际先进水平的高能低耗设备，其性能在各种矿石细破设备中起着不可替代的作用，该冲击式破碎机设备广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、建筑骨料、人工造砂以及各种冶金渣的细碎和粗磨作业，特别对碳化硅、金刚砂、烧结铝矾土、美砂等高硬、特硬及耐磨蚀性物料比其它类型的破碎机功效更高。
二、原理物料由进料斗进入冲击破，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。
这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。
被破碎的物料由下部排料口排出。
在整下破碎过程中，物料相互自行冲击破碎，不与金属元件直接接触，这就延长机器磨损时间，减少了污染。
三、优势1、技术先进，高效节能，破碎比大；2、此破碎机易损件耐磨强度高，节约使用成本；3、冲击破维护保养简单方便，节约时间；4、冲击式碎石机降低机器的损坏几率；5、解决了电机架易断裂的普遍性难题。
四、技术参数型号Model 最大进料粒度Max FeedSize(mm)功率MotorPower(kw)叶轮转速RotorSpeed(rpm)处理量Capacity(t/h)重量Weight(t)外形尺寸Dimension(mm)PCL-90035110-1801000-145030-50104000*1900*2620PCL-12 5040220-360950-120050-70225000*2600*3200PCL-13 5045320-440500-120070-90265300*2900*3200VSI-600301601200120 6.53670*7821*2100VSI-8003520012001807.94037*2070*2375VSI-10 00402501200240124890*2386*2678VSI-12 00453201200360165300*2856*3168。
冲击破碎机工作原理及维修

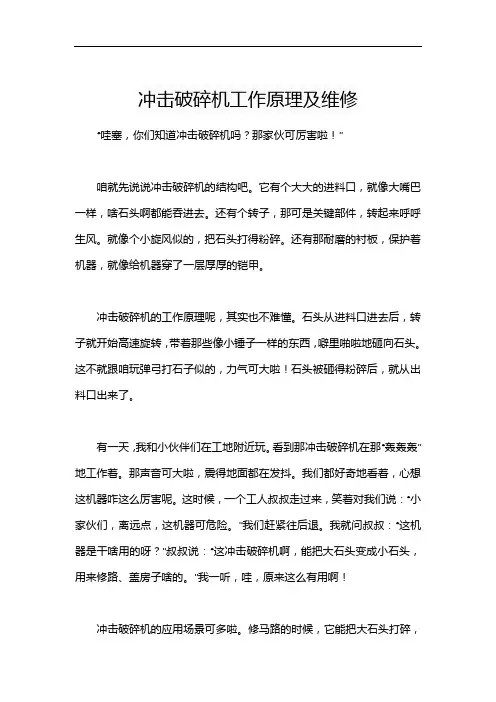

冲击破碎机工作原理及维修“哇塞，你们知道冲击破碎机吗？那家伙可厉害啦！”咱就先说说冲击破碎机的结构吧。
它有个大大的进料口，就像大嘴巴一样，啥石头啊都能吞进去。
还有个转子，那可是关键部件，转起来呼呼生风。
就像个小旋风似的，把石头打得粉碎。
还有那耐磨的衬板，保护着机器，就像给机器穿了一层厚厚的铠甲。
冲击破碎机的工作原理呢，其实也不难懂。
石头从进料口进去后，转子就开始高速旋转，带着那些像小锤子一样的东西，噼里啪啦地砸向石头。
这不就跟咱玩弹弓打石子似的，力气可大啦！石头被砸得粉碎后，就从出料口出来了。
有一天，我和小伙伴们在工地附近玩。
看到那冲击破碎机在那“轰轰轰”地工作着。
那声音可大啦，震得地面都在发抖。
我们都好奇地看着，心想这机器咋这么厉害呢。
这时候，一个工人叔叔走过来，笑着对我们说：“小家伙们，离远点，这机器可危险。
”我们赶紧往后退。
我就问叔叔：“这机器是干啥用的呀？”叔叔说：“这冲击破碎机啊，能把大石头变成小石头，用来修路、盖房子啥的。
”我一听，哇，原来这么有用啊！冲击破碎机的应用场景可多啦。
修马路的时候，它能把大石头打碎，变成铺路的材料。
盖房子的时候，也能把石头打得小小的，用来做混凝土。
就像一个大力士，为我们的生活贡献着力量。
这冲击破碎机虽然厉害，可也需要维修呢。
要是不好好保养，它也会“生病”。
就像我们人一样，要是不注意身体，就会生病。
维修的时候，工人叔叔们要仔细检查各个部件，看看有没有坏的地方。
要是转子不转了，那可就麻烦啦。
就像汽车没了轮子，走不了啦。
所以啊，一定要好好保养冲击破碎机，让它一直为我们服务。
冲击破碎机真的很厉害，它的结构和工作原理都很神奇，应用场景也很广泛。
我们要好好爱护它，让它为我们的生活带来更多的便利。
制砂机工作原理
制砂机工作原理
制砂机是一种用来生产人工制砂的设备，其工作原理主要包括以下几个方面。
首先，原料经过振动给料机均匀地投入到制砂机的进料口。
然后，进料管道将原料传送到制砂机的破碎腔室中。
在破碎腔室内，电动机驱动皮带轮带动转子快速旋转。
同时，高速转动的转子在离心力的作用下将原料投向围绕转子的固定反击板上。
原料受到高强度的冲击和撞击，从而被快速破碎和破碎。
破碎后的原料继续在腔室内被离心力投向制砂机的筛网上。
筛网的作用是将原料按照一定的粒度分级。
较大颗粒的物料被挡在筛网上方，继续在破碎腔室内反复破碎；而较小颗粒的物料通过筛网，被顶部喷水装置冲洗，从而达到清洁和分类的目的。
清洗分类后的物料最终从制砂机的出料口排出，成为高品质人造砂料。
同时，制砂机还通过喷水装置对破碎过程中产生的粉尘进行控制，避免对环境造成污染。
综上所述，制砂机利用高速转子和离心力将原料进行破碎、破碎和分类，最终生产出高品质的人造砂料。
VSI立轴冲击式破碎机(制砂机)

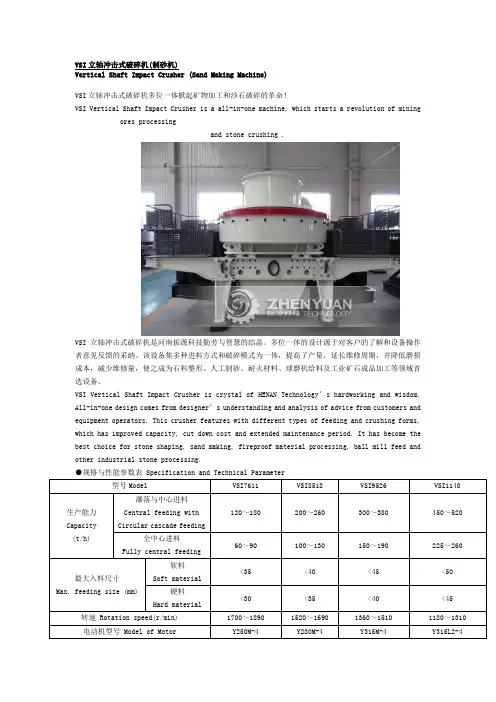

VSI立轴冲击式破碎机(制砂机)Vertical Shaft Impact Crusher (Sand Making Machine)VSI立轴冲击式破碎机多位一体掀起矿物加工和沙石破碎的革命！VSI Vertical Shaft Impact Crusher is a all-in-one machine, which starts a revolution of mining ores processingand stone crushing .VSI立轴冲击式破碎机是河南振源科技勤劳与智慧的结晶。
多位一体的设计源于对客户的了解和设备操作者意见反馈的采纳。
该设备集多种进料方式和破碎模式为一体，提高了产量，延长维修周期，并降低磨损成本，减少维修量，使之成为石料整形、人工制砂、耐火材料、球磨机给料及工业矿石成品加工等领域首选设备。
VSI Vertical Shaft Impact Crusher is crystal of HENAN Technology’s hardworking and wisdom.All-in-one design comes from designer’s understanding and analysis of advice from customers andequipment operators. This crusher features with different types of feeding and crushing forms,which has improved capacity, cut down cost and extended maintenance period. It has become thebest choice for stone shaping, sand making, fireproof material processing, ball mill feed andother industrial stone processing.●规格与性能参数表 Specification and Technical Parameter型号Model VSI7611 VSI8518 VSI9526 VSI1140生产能力Capacity (t/h)瀑落与中心进料Central feeding withCircular cascade feeding120～180 200～260 300～380 450～520全中心进料Fully central feeding60～90 100～130 150～190 225～260最大入料尺寸Max. feeding size (mm)软料Soft material<35 <40 <45 <50硬料Hard material<30 <35 <40 <45转速 Rotation speed(r/min) 1700～1890 1520～1690 1360～1510 1180～1310 电动机型号 Model of Motor Y250M-4 Y280M-4 Y315M-4 Y315L2-4双电机功率Double motor power(KW)2×55 2×90 2×132 2×200 最大外形尺寸长×宽×高Overall dimension L×W×H(mm) 3600×2248×25334378×2350×26674640×2650×2800 5570×2900×3000重量Weight(t) 10 12 16 25.6 电源Power supply AC380V,50HZ润滑液压站Lubrication Hydraulic Pressure station 流量Rate of flow(L/min) 6双油泵电机功率Double oil oumpsmotor’s power(KW)2×0.31安全保护Safety Assurance双油泵互补保证供油；无油流、无油压自动停机；水冷降温；冬季电机加热启动。
制沙机设备工作原理图解
制沙机设备工作原理图解
制沙机设备工作原理图解如下：
[图解描述]
一台制沙机设备包括进料系统、破碎系统、筛分系统、输送系统和控制系统等部分。
进料系统：原料通过进料口进入制沙机设备。
进料口连接着料斗，原料从料斗中均匀地落入制沙机内。
破碎系统：原料进入制沙机后，通过高速旋转的锤头和旋转盘的碰撞和摩擦，使原料被破碎成较小的颗粒。
破碎后的原料通过出料口排出。
筛分系统：破碎后的原料由于颗粒大小的不同，需要进行筛分，将合格的石料分离出来。
筛分系统包括一或多层筛网，通过筛网的不同孔径，将不同大小的颗粒分离。
输送系统：筛分出合格的石料后，需要通过输送带等装置将其输送到需要的位置。
输送带能够实现石料的持续输送，可以调整速度和方向。
控制系统：制沙机设备的工作需要通过控制系统进行操作和调整。
控制系统包括电气控制和操作面板，可以实现设备的启动、停止，调整运行速度和维护等功能。
制沙机设备的工作原理是通过原料经过破碎和筛分等工艺，将
大尺寸的原料破碎为所需的石料，并将合格的颗粒分离出来，最终输送到指定位置。
通过控制系统的操作，可以实现设备的正常运行和调整，提高生产效率。
冲击破制砂机工作原理
冲击破制砂机工作原理冲击破制砂机是一种常用的破碎设备，主要用于破碎中等硬度及以下的岩石和矿石。
它是利用高速旋转的转子和冲击板之间的碰撞来完成破碎作业的。
下面将详细介绍冲击破制砂机的工作原理。
1. 基本结构冲击破制砂机主要由机身、转子、反击板、破碎腔、上料口、出料口、电机、传动轴等部分组成。
其中，机身是由两个上下对称的壳体组成，内部装有转子和反击板，破碎腔是位于两个壳体之间的空间。
转子是冲击破制砂机的核心部分，它是由主轴、圆锤、轴承和衬板等部分组成，主要负责将物料进行破碎。
2. 工作原理当冲击破制砂机运转时，电机通过传动轴带动转子高速旋转。
物料经过上料口进入破碎腔，被转子的圆锤击打并抛向反击板，再被反击板反弹回到转子上。
在这个过程中，物料不断地被撞击、破碎、再次撞击和破碎，最终达到所需的破碎效果，然后从出料口排出。
冲击破制砂机的破碎效果受到多种因素的影响，比如物料硬度、粘度、湿度、形状等。
不同的物料需要选择不同的转子和反击板，以达到最佳的破碎效果。
同时，还需要根据物料的特性进行调整，比如调整破碎腔的间隙大小、调整转子的旋转速度等。
3. 应用领域冲击破制砂机主要用于破碎矿石、石灰石、石英石、钼矿、铜矿、金矿等材料。
它在矿山、水泥、建材、化工等行业中广泛应用，是一种重要的破碎设备。
同时，冲击破制砂机还可以用于制砂，将碎石再次破碎成为细小的石粉，用于制造混凝土、水泥等建筑材料。
冲击破制砂机是一种高效、节能、环保的破碎设备，具有广泛的应用前景。
我们需要根据物料的特性和破碎要求，选择合适的冲击破制砂机，并进行正确的操作和维护，以保证其正常运转和长期稳定的工作。
