轮廓测量仪操作规程
轮廓度测量仪安全操作及保养规程
轮廓度测量仪安全操作及保养规程前言轮廓度测量仪是一种高精度的测量仪器，广泛应用于制造业、材料科学、汽车和航空航天等领域。
为了保证测量的精度和仪器的正常运行，正确使用和定期维护是至关重要的。
本文档旨在提供轮廓度测量仪的安全操作和保养规程，以确保操作者的人身安全和仪器的长期稳定运行。
1. 安全操作规程1.1 机台安全操作1.在使用轮廓度测量仪之前，操作者必须了解仪器的安全操作原则和使用方法。
2.在使用轮廓度测量仪时，必须遵循公司的安全管理规章制度，穿着络口袜、无菌手套，避免出现链球菌感染的危险。
3.在使用过程中，操作者必须戴防护手套，以防止对手部的皮肤造成损伤。
4.轮廓度测量仪应该放置在平坦、干燥、容易操作的工作区域。
5.在检查轮廓度测量仪的任何部分之前，请确保仪器已完全停机。
6.在调整轮廓度测量仪的任何部分之前，请确保仪器已完全停机，并且已拔掉电源线。
7.在检查轮廓度测量仪的任何部分之前，除非维护说明书上特别指示，否则不要触摸轮廓度测量仪，以免触及带电部分并造成电击。
8.在使用轮廓度测量仪时，请严格按照提供的操作手册执行操作，不得进行任何非正常操作或修改设备的部分。
9.在使用过程中，请勿在轮廓度测量仪上放置任何物品，以防止他人或自己触碰到设备而导致设备的损坏或人身伤害。
1.2 电子机件安全操作1.在更换电子零件之前，请确保已拔掉电源线，同时释放所有能储存能量的部件，并在更换时遵循维护说明书上的操作步骤。
2.在维修或更换电子件之前，请勿企图自行修理电子设备或调节电子设备的任何部分，以防止电击或设备的不稳定运行。
3.在更换电子元件时，请勿使用棕色、蓝色、绿色或者黄色等留言、笔记或者小纸条等物品。
1.3 其他安全规程1.在测量过程中，操作者必须离开测量仪，以防止某些事物或任何非正常操作被纵容并导致安全事故。
2.在操作者不明白操作指令或设备维修时，必须请专业工程师进行处理。
3.操作者不应将轮廓度测量仪放置到潮湿或者有潮气的地方，以防止设备损坏。
轮廓仪作业指导书
轮廓仪作业指导书一、概述轮廓仪是一种用来测量物体外形轮廓的仪器，通过扫描物体表面并记录数据，可以得到物体的三维形状信息。
本作业指导书旨在提供轮廓仪的操作方法及注意事项，帮助操作人员顺利完成测量任务。
二、操作流程1. 准备工作a. 确保轮廓仪处于正常工作状态，接通电源并等待仪器启动。
b. 清洁测量平台及测量夹具，确保无杂物和污渍。
c. 确保被测物体表面干净，无尘、无油污等杂质。
2. 设置测量参数a. 打开轮廓仪软件，进入测量界面。
b. 根据被测物体的尺寸、形状等特点，设置合适的测量参数，如扫描速度、分辨率等。
c. 确定测量区域，设置扫描范围。
3. 放置被测物体a. 将被测物体放置在测量平台上，并使用测量夹具固定。
b. 确保被测物体与测量平台接触良好，避免晃动或移位。
4. 开始测量a. 点击软件界面上的“开始测量”按钮，轮廓仪开始扫描被测物体。
b. 在扫描过程中，注意观察仪器状态，确保正常运行。
c. 等待测量完成，确保所有数据被正确记录。
5. 数据处理与分析a. 扫描完成后，保存测量数据，并进行数据处理。
b. 根据需要，使用相关软件进行数据分析和可视化展示。
c. 对数据进行质量检查，确保测量结果准确可靠。
6. 清理与关机a. 关闭轮廓仪软件，停止仪器扫描。
b. 清理测量平台和测量夹具，确保无残留物。
c. 关闭轮廓仪电源，保护仪器设备。
三、注意事项1. 操作人员应经过专业培训，了解轮廓仪的基本原理和操作方法。
2. 在操作过程中，应注意个人安全，避免触摸轮廓仪运动部件。
3. 确保被测物体表面干净，避免杂质对测量结果的影响。
4. 在设置测量参数时，应根据被测物体的特点进行合理选择，以获得准确的测量结果。
5. 在放置被测物体时，应注意固定稳定，避免晃动或移位。
6. 在测量过程中，应密切观察仪器状态，确保正常运行。
7. 测量完成后，应及时保存测量数据，并进行数据处理和质量检查。
8. 在清理和关机时，应注意轮廓仪的电源安全，避免损坏设备。

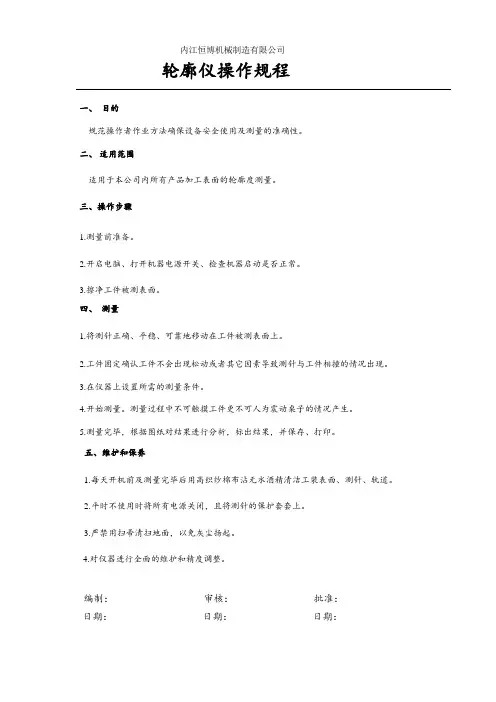

轮廓仪操作规程
轮廓仪操作规程
一、目的
规范操作者作业方法确保设备安全使用及测量的准确性。
二、适用范围
适用于本公司内所有产品加工表面的轮廓度测量。
三、操作步骤
1.测量前准备。
2.开启电脑、打开机器电源开关、检查机器启动是否正常。
3.擦工件被测表面。
四、测量
1.将测针正确、平稳、可靠地移动在工件被测表面上。
2.工件固定确认工件不会出现松动或者其它因素导致测针与工件相撞的情况出现。
3.在仪器上设置所需的测量条件。
4.开始测量。测量过程中不可触摸工件更不可人为震动桌子的情况产生。
5.测量完毕，根据图纸对结果进行分析，标出结果，并保存、打印。
五、维护和保养
1.每天开机前及测量完毕后用高织纱棉布沾无水酒精清洁工装表面、测针、轨道。
2.平时不使用时将所有电源关闭，且将测针的保护套套上。
3.严禁用扫帚清扫地面，以免灰尘扬起。
4.对仪器进行全面的维护和精度调整。
编制：审核：批准：
日期：日期：日期：

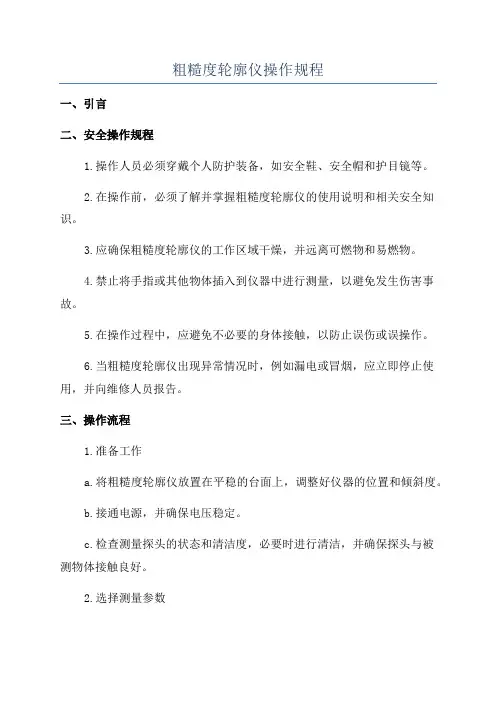

粗糙度轮廓仪操作规程
粗糙度轮廓仪操作规程一、引言二、安全操作规程1.操作人员必须穿戴个人防护装备，如安全鞋、安全帽和护目镜等。
2.在操作前，必须了解并掌握粗糙度轮廓仪的使用说明和相关安全知识。
3.应确保粗糙度轮廓仪的工作区域干燥，并远离可燃物和易燃物。
4.禁止将手指或其他物体插入到仪器中进行测量，以避免发生伤害事故。
5.在操作过程中，应避免不必要的身体接触，以防止误伤或误操作。
6.当粗糙度轮廓仪出现异常情况时，例如漏电或冒烟，应立即停止使用，并向维修人员报告。
三、操作流程1.准备工作a.将粗糙度轮廓仪放置在平稳的台面上，调整好仪器的位置和倾斜度。
b.接通电源，并确保电压稳定。
c.检查测量探头的状态和清洁度，必要时进行清洁，并确保探头与被测物体接触良好。
2.选择测量参数a.根据实际需求，在仪器的操作面板上选择适当的测量参数，如截距、滤波器和测量范围等。
b.确保所选参数能够覆盖被测物体的整个表面，并与所要求的精度一致。
3.进行测量a.将被测物体放置在测量台上，并通过调整台面的高度，确保测量探头与物体表面保持垂直接触。
b.启动粗糙度轮廓仪，并按下开始测量按钮，仪器将开始自动扫描并测量物体表面的粗糙度。
c.在测量过程中，应稳定操作，防止因过快移动或晃动仪器而造成不准确的测量结果。
d.等待测量完成后，仪器将自动显示测量结果，可将结果记录下来或导出至计算机进行进一步处理。
4.清理和存放a.测量完成后，应关闭粗糙度轮廓仪的电源，并进行清洁。
b.使用柔软的布或纸巾将仪器表面和测量探头擦拭干净，并谨防损坏。
c.将粗糙度轮廓仪放置在干燥通风的地方，避免阳光直射和高温环境。
四、维护保养1.定期检查粗糙度轮廓仪的电源线、数据线和测量探头的连接是否牢固。
2.检查仪器的显示屏、按键和控制面板是否正常运作，如发现问题应及时向维修人员报告。
3.定期清洁仪器的内部和外部部件，使用适当的清洁剂和清洁工具，但不得涂抹在测量探头上。
4.需定期校准仪器以确保测量结果的准确性，应按照仪器说明书或相关标准进行校准。
轮廓仪操作规程
轮廓仪操作规程
一、开机
接通电源,依次打开驱动器、电脑、打印机的电源开关,启动Tims软件。
二、测量准备
1、装上与工件相匹配的探针
2、将测量力调整为10mN
3、进行“测量器的初始化”
4、进行探针参数的设定,并利用标准球进行校正.
5、即使不更换探针,也要一个月将探针参数校正一次
三、测量
1、根据被测工件,设定相应的测量条件,调整好工件的位置。
2、按“测量”按钮、屏幕将实时显示形状,测量结束后,切换到分析画面,并显示测量数据.
3、对分析画面的形状进行取点、计算、打印.
四、如为了安全不得不按紧急停机按扭,解除紧急停机恢复开机前,请务必先排除导致紧急停机的原因,并确认设备已处于安全状态.
五、关机
依次关闭Tims软件、计算机、驱动器电源开关、打印机电源开关、电脑电源开关.
六、保养
1、每月一次用附带的注油器向驱动部润滑油供油孔内注入一滴专用润滑油。
2、对于柱杆的上下滑动面,请根据需要涂抹少量附带的润滑脂,然后让柱杆上下移动1-2次。
浙江明泰标准件有限公司
二00六年四月十七日。
轮廓仪作业指导书
轮廓仪作业指导书一、任务背景轮廓仪是一种用于测量物体轮廓形状和尺寸的仪器。
它广泛应用于工业制造、质量控制、医学、建筑等领域。
本文旨在为使用轮廓仪进行测量的操作人员提供详细的作业指导，确保测量结果的准确性和一致性。
二、设备准备1. 确保轮廓仪处于良好的工作状态，检查仪器的电源、连接线和控制面板是否正常。
2. 准备待测物体，确保其表面光滑、干净，并且没有任何遮挡物。
三、操作步骤1. 打开轮廓仪电源，待仪器启动完成后，进入测量模式。
2. 将待测物体放置在轮廓仪的测量台上，并确保物体与测量台之间没有间隙。
3. 调整轮廓仪的焦距，使物体的轮廓清晰可见。
4. 在轮廓仪的控制面板上选择合适的测量模式，如轮廓测量、尺寸测量等。
5. 根据测量模式的要求，使用轮廓仪的探头或测量针对物体进行测量。
确保测量过程中探头与物体表面保持接触，并保持轻微的压力。
6. 在测量过程中，可以通过调整探头的位置、角度和深度来获取更准确的测量结果。
7. 当完成一次测量后，记录测量结果，并进行下一次测量。
四、数据处理1. 将测量结果导出至计算机或存储设备，以便后续处理和分析。
2. 使用专业的数据处理软件，对测量结果进行分析、计算和可视化展示。
3. 根据需要，可以生成测量报告或图表，以便更好地呈现和解释测量结果。
五、注意事项1. 在操作轮廓仪之前，必须熟悉仪器的使用说明书和安全操作规程。
2. 在测量过程中，要注意保持测量环境的稳定性，避免有风、震动或干扰物。
3. 确保待测物体表面干净，以免影响测量结果的准确性。
4. 在测量过程中，要注意探头与物体表面的接触状态，避免过度施加压力或造成损坏。
5. 定期对轮廓仪进行维护和校准，以确保仪器的准确性和可靠性。
六、常见问题及解决方法1. 问题：测量结果与实际尺寸有偏差。
解决方法：检查轮廓仪的校准状态，进行校准调整；确保测量过程中探头与物体表面保持良好的接触。
2. 问题：测量结果不稳定，波动较大。
解决方法：检查测量环境的稳定性，避免风、震动等干扰；检查探头是否损坏或需要更换。
轮廓测量仪操作规程
轮廓测量仪操作规程轮廓测量仪操作规程轮廓测量仪能够对各种工件轮廓进行长度、高度、间距、水平距离、垂直距离、角度、圆弧半径等几何参数测量，并且具有强大的CNC功能，能进行一系列操作自动化，可高效率地进行测量作业。
一.操作步骤1．测量前准备。
2．开启电脑、打开机器电源开关、检查机器启动是否正常。
3．擦净工件被测表面。
二.测量1．将测针正确、平稳、可靠地移动在工件被测表而上。
2．工件固定确认工件不会出现松动或者其它因素导致测针与工件相撞的情况出现。
3．在仪器上设置所需的测量条件。
4．开始测量。
测量过程中不可触摸工件更不可人为震动桌子的情况产生。
5.测量量完毕，根据图纸对结果进行分析，标出结果，并保存、打印。
三.保养1．每天开机前及测量完毕后用高织纱棉布沾无水酒精清洁工装表面、测针、轨道。
2．平时不使用时将所有电源关闭，且将测针的保护套套上。
3．严禁用扫帚清扫地面，以免灰尘扬起。
4．对仪器进行全面的维护和精度调整。
四.维护1.测力标定如图1所示。
此界面用于对测针扫描时测量力的设置。
（图1）测力标定界面测力标定示意图，如图2所示。
（图2）测力标定示意图注意：请在专业人员的指导下进行测力标定和测杆摆动调整！下针尖测力设置：如图2所示。
1)把电子称放置在测量位置下方，把电子称清零（注意：电子称开机后自动清零，电子称显示的单位应为“g”）。
2)控制测针移到电子称上方。
3)软件上先设置“测力大小”（普通工件测力一般为7g），然后点击“设置”按钮，则输入框变为可编辑状态。
4)点击“向下测力”（绿色标志表示选中），此时测针向下接触电子称。
5)同时在主界面观察Z0光栅值，看摆杆是否处于水平位置（注意：测力标定应在摆杆处于水平位置时进行操作，摆杆处于水平位置时的Z0光栅值主要由机械安装确定，一般情况下，此时Z0光栅值等于0.000mm，具体参数见“测力标定”界面的提示值），若不处于水平位置，则上下移动Z 轴使Z0光栅值等于提示值即可。
接触式轮廓测量仪安全操作及保养规程
接触式轮廓测量仪安全操作及保养规程接触式轮廓测量仪是一种高精度的测量设备，在工业生产中被广泛应用。
为了确保设备的正常运作，提高工作效率，并防止因错误操作引起的安全事故，必须对该设备进行正确的操作和保养。
本文档介绍了接触式轮廓测量仪的使用规程，以及规范的保养方法，以确保设备的正常运行和提高工作效率。
安全操作规程接触式轮廓测量仪操作前，必须检查设备的机构是否损坏，电源线是否磨损，电源插头是否松动等。
在使用接触式轮廓测量仪时，请遵循以下安全操作规程：1. 禁止使用损坏的设备不得使用机构、传感器或元器件损坏的设备。
使用前必须检查设备的质量和完好性。
2. 禁止拆卸、修理和调整设备未经授权使用者，不得拆卸、修理和调整设备。
任何故障必须由授权的技术人员修理。
3. 禁止使用未得到授权的附件使用未得到授权的附件可能会导致设备失效或故障，因此必须使用制造商授权的附件。
4. 防止涉及到危险环境的使用在涉及到危险环境中，接触式轮廓测量仪必须正确运行，并且应采取安全防护措施，以确保操作人员的安全。
5. 操作前必须阅读说明书使用接触式轮廓测量仪前，必须仔细阅读说明书并掌握正确的操作方法。
操作人员必须了解设备的特性和性能参数。
6. 防止水和异物进入设备接触式轮廓测量仪应保存在干燥的环境中，并防止水和异物进入设备。
7. 保护电缆保护电缆应始终处于完好状态，应避免切割、破损和撕裂。
电线应定期检查并更换。
8. 正确使用采样标准接触式轮廓测量仪的精度受采样标准的影响。
使用前请仔细阅读不同采样标准的适用性并正确使用。
9. 关闭设备后拔掉电源插头在使用接触式轮廓测量仪时，请确保在关机后拔掉电源插头。
10. 禁止油腻或含有油脂的手操作使用前请清洁手部，以确保手部干净，不油腻或含有油脂。
任何油污、漏液必须清理干净。
接触式轮廓测量仪保养规程正确的保养可以延长接触式轮廓测量仪的使用寿命，并确保设备保持最佳状态。
下面是接触式轮廓测量仪的保养规程：1. 定期清洁设备接触式轮廓测量仪应定期清洁，包括仪器主机、探头、工作台等。
