二次元影像测量仪操作规程
二次元影像测量仪操作规范
二次元影像测量仪操作规范一、设备准备1.在使用二次元影像测量仪之前，需要将设备放置在平稳的地面上，确保其稳定性和安全性。
2.检查设备的电源线是否安全连接，并将电源线插入稳定的电源插座中。
3.检查设备的相机镜头和光源是否干净，并在需要的情况下进行清洁。
4.检查设备的测量标准件是否放置正确、固定牢固，并且不会对测量结果产生干扰。
二、操作流程1.打开电源开关，等待设备启动完成并进入工作状态。
2.启动相关测量软件，并根据需要进行设置和参数调整，如测量精度、测量速度等。
3.将待测物放置在仪器的测量平台上，并调整焦距和光源亮度，以确保物体图像清晰可见。
4.在测量软件界面上进行相关操作，如选择测量类型、设定测量范围等。
三、测量操作1.在进行测量之前，应该先进行校准操作，以确保测量结果的准确性和可重复性。
2.在进行测量时，需要注意保持测量平台的水平和稳定，以避免姿态变化对测量结果的影响。
3.保持测量环境的适宜，避免光线干扰和其他干扰因素的影响。
4.在进行测量时，应该保持手操作稳定，避免手抖或移动引起测量误差。
5.在测量过程中，应该根据需要进行多次测量并取平均值，以提高测量结果的精度和可靠性。
四、设备维护1.定期对设备进行维护和保养，包括清洁设备表面、镜头、光源等，确保设备的正常使用和寿命延长。
2.定期检查设备的连接线是否良好，避免因松动引起设备运行不稳定或故障。
以上是对二次元影像测量仪操作规范的详细说明，通过遵守这些规范，可以保证设备的正常运行和测量结果的准确性。
同时，还需要不断学习和研究测量技术，提高操作技能和分析能力，以便更好地应用二次元影像测量仪。
2二次元测试操作规范
东莞市良固紧固件有限公司
作业指导书文件编号：LG-WIPG-002 二次元测试操作规范
版本：A0
生效日期：2013-04-25
页次：1/1
一．目的
为了保证量测的准确性,减少人为误差,确保量测过程的一致性,特订此规范.
二．适应范围
本操作规范适用于公司现有的二元次.
三、校正周期
一年
四、参考文件
操作说明书
五、操作步骤
5.1打开二次元的电源开关及测量软体。
5.2将待测工件置于影像测量仪载物台上，依据量测需求打开底部光源与表面光源开关并调
整光源亮度，调节Z轴传动组对CCD摄像头进行聚焦，直至显示器显示清晰工件图像。
5.3基本量测：以影像区十字刻线为参照对被测工件人为摆正进行量测。
利用测量软体量测：使用工作界面进行量测。
5.4根据测量要求，在显示器测量软体工作界面选取相应测量工具进行测量，于测量软体工
作界面可侧示值区读取测量值。
5.5测量过程中，若发现测量误差偏大，则需利用校正片对影像测量仪重新进行像素校正;
测量过程中，若需改变CCD摄像头倍率，需对相应倍率重新进行像素校正，或呼出已储存的相应校正参数。
5.6 根据测量的需要可把被测工件的部分图像拍摄，经过〖图像处理-保存影像〗菜单予以
保存。
5.7完成测量工作后，测量人员须关闭底部光源与表面光源开关，并及时取走测量样品及将
相应夹治具整理归位。
六. 日常保养
6.1每日须对影像测量仪进行表面清洁处理及各传动部件的润滑处理并作记录。
6.2发现影像测量仪出现异常时需立即停止使用并及时联络相关人员处理。
制定：审核：批准：
日期：日期：日期：。

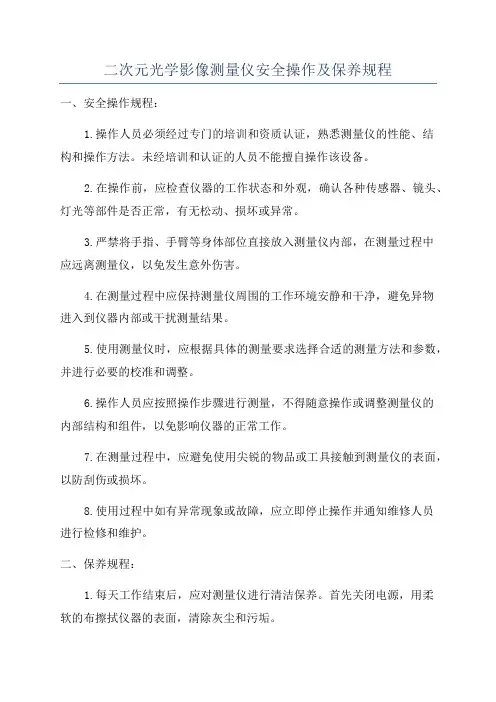

二次元光学影像测量仪安全操作及保养规程
二次元光学影像测量仪安全操作及保养规程一、安全操作规程：1.操作人员必须经过专门的培训和资质认证，熟悉测量仪的性能、结构和操作方法。
未经培训和认证的人员不能擅自操作该设备。
2.在操作前，应检查仪器的工作状态和外观，确认各种传感器、镜头、灯光等部件是否正常，有无松动、损坏或异常。
3.严禁将手指、手臂等身体部位直接放入测量仪内部，在测量过程中应远离测量仪，以免发生意外伤害。
4.在测量过程中应保持测量仪周围的工作环境安静和干净，避免异物进入到仪器内部或干扰测量结果。
5.使用测量仪时，应根据具体的测量要求选择合适的测量方法和参数，并进行必要的校准和调整。
6.操作人员应按照操作步骤进行测量，不得随意操作或调整测量仪的内部结构和组件，以免影响仪器的正常工作。
7.在测量过程中，应避免使用尖锐的物品或工具接触到测量仪的表面，以防刮伤或损坏。
8.使用过程中如有异常现象或故障，应立即停止操作并通知维修人员进行检修和维护。
二、保养规程：1.每天工作结束后，应对测量仪进行清洁保养。
首先关闭电源，用柔软的布擦拭仪器的表面，清除灰尘和污垢。
2.定期清洗测量仪的镜头和传感器，使用适当的清洁液和工具，按照说明书的要求进行操作。
3.镜头和传感器清洗后，应用干燥的布擦拭，确保没有水滴或残留物。
4.定期对测量仪的各个部件和连接件进行检查，如有松动、磨损或损坏，应及时调整或更换。
5.镜头和传感器是测量仪的核心部件，应保持其表面的清洁和完好无损。
避免碰撞、刮伤或重物压在上面。
6.对于长时间未使用的测量仪，应将其存放在干燥、防尘和防腐蚀的环境中，以延长设备的使用寿命。
7.定期进行仪器的校准和调整，以保证测量结果的准确性和稳定性。
8.使用过程中要注意设备的电源和电缆，避免扭曲、拉伸或受到外力冲击，以防电器故障或电源问题。
通过遵守上述的安全操作及保养规程，可以保证二次元光学影像测量仪的正常运行和使用者的安全。
二次元操作指导
二次元影像测量仪操作指导
•操作步骤
1.开机前应检查电脑主机,显示屏,测量台电源插头是否连接。
2.打开电脑主机电源开关,启动计算机,进入软件操作系统。
3.将被测物体放在玻璃载物台上,慢慢的调节X,Y,Z三个方向轴移动手柄,让
被测物件清晰稳定的呈现在相框中,(注意:请勿直接调节Z轴上面变焦摄像头)。
然后选择工具栏的测量及其他工具对物件进行处理。
4.使用完毕后,关闭摄像头的辅助灯。
退出软件操作系统,关闭计算机。
将载物玻璃台清洁干净,移动X,Y轴使载物玻璃台回到初始位置。
•安全注意事项:
1.在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无
关的重物放在设备上。
2.不允许随便更改影像测量仪的设定工作参数。
3.触摸屏应避免磁性物质接近。
4.必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。
5.在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。
二次元影像测量仪作业指导书
1、目的1.1为规范操作员能熟练掌握仪器的使用，使操作有依可循，特制定此标准。
2、范围2.1此标准适用于我司二次元影像仪测量仪的操作。
3、职责3.1工程部：负责提供测试样品及样品标准；3.2品质部：负责仪器的使用与日常保养，仪器的测试与管理。
4、设备说明5、软件操作界面说明6、像素校正6.1第一次使用软件或机器进行测量时，或镜头的倍率变化后，一定要进行像素校正。
像素校正的目的是为了让测量结果更准确。
6.2像素校正必须符合以下条件：6.2.1镜头的倍率不变;6.2.2必须使用圆测量工具6.2.3校正的顺序必须是：沿影像区的四个角落，顺时针或逆时针校正。
6.2.4圆不能太大，也不太小，占屏幕的 1/8 最好。
6.3像素校正的步骤如下：(校正顺序以右下－右上－左上－左下为例)6.3.1将校正片放在工作台上，对焦清晰后，移动X,Y轴找到校正片上的某一圆，先将圆移到画面的右下方，在影像窗口弹右键，在弹出的菜单中，选择＂像素校正＂(状态提示栏将显示：像素校正，第1次)后，然后用鼠标左键在圆的中间单击一下（如图一）。
6.3.2状态栏上会显示,”像素校正，第2步”，移动Y轴，将此圆移到影像区的右上方（如图二），然后用鼠标右键在圆的中间单击一下，完成测量.6.3.3状态栏上会显示,”像素校正，第3步”，移动X轴，将此圆移到影像区的左上方（如图三），然后用鼠标右键在圆的中间单击一下,完成测量。
6.3.3状态栏上会显示,”像素校正，第4步”，移动Y轴，将此圆移到影像区的左下方（如图四），然后用鼠标右键在圆的中间单击一下，完成测量。
图一图二图三图四6.3.4此时，会弹出如下对话框，保存像素校正的数据。
这里输入的名称要注意了，一定要输入数字，如:0.7、1.0、2.0、2.5等等，不能输入字符之类的，如 A0.7x,等等，因为软件中要这个数据去计算影像的屏幕放大倍率。
6.3.5输入完后，按确定键，会自动计出屏幕放大倍率，并保存像素校正的结果。
二次元操作规范
1.0范围本指引对二次元操作方法进行了说明，适用于公司二次元的操作，以确保测量结果的有效性。
2.0 操作前准备连接电源，运行电脑，揭开防尘罩。
3.0 操作规程3.1 按“OFF/ON”开关，二次元影像区工作灯亮。
3.2 移动光标，对准图标，双击鼠标左键，进入二次元工作主界面3.3 选择绘图的比例尺，投影镜头的影像比率，必须与选择的绘图的比例尺一致。
3.4 在玻璃工作台面的中心位置，轻轻的水平放置干净的测量产品。
3.5 用摇动把手，适当调整工作台面X轴，Y轴的测量范围。
3.6 调整好产品的测量范围后，利用固定锁，固定工作台面X轴，Y轴方向的移动。
3.7 利用对焦升降摇动手柄，调整产品测量的焦度，使产品在投影区的图像更加清晰。
3.8 利用灰度调节钮键，调整投影区的光线的亮度，使产品在投影区的图像更加亮丽。
3.9 进入二次元工作操作界面，进行测量，绘图，编辑等操作。
3.9.1绘图工具面板(画点，两点画线，多点画线，两点画圆，三点画圆，三点画弧，多点椭圆，画样条曲线，画垂直线，画平行线，画线中点，画角分线）3.9.2 编辑工具面板（选择全部图元，删除所选图元，平移，旋转，延伸线段，剪切线段，做两线相切弧，做点圆相切线，做两圆相切线，做两线交点等）3.9.3 标准工具面板（对齐标注，线性*垂直标注，线性标注，点到线垂直距离标注，半径标注，直径标注，角度标注，文字标注）3.9.4 测量工具面板(测量两点间的距离，点到线的距离，测量距离，测两线平均距离，测两圆距离，测 PIN中心距等）3.9.5 自动测绘工具面板(框选直线，框选圆，框选椭圆，框选弧，自动点选直线，自动点选画圆，自动点选画弧，自动点选画椭圆等）4.0 测量操作完成后，必须清理工作台面，先退出二次元软件系统，然后关闭二次元电源，最后关闭电脑。
编制审核批准。
二次元测定仪操作规程
为确保操作者能够正确使用二次元测定仪，特制订本操作指南。
2.范围:
定仪操作者应按本指南进行具体操作。
4．相关资料：
4.1 《二次元测定仪使用说明书》
4.2 《不合格品处理控制程序》
4.3《标示和可追溯性控制程序》
4.4 《供应商监察控制程序》：
5. 操作程序:
5.1.打开二次元电源开关，调节合适光线强度及背光的强弱。
5.2.将测量物体放置工作台上,注：应轻拿轻放,防止损坏工作台面，进入测量状态 。
5.3.旋转X轴Y轴方向旋扭，将物体调至测定区域内。旋转Z轴旋扭，使物体被清晰的显示在测试区域，再调节目镜，使“十”字刻度线变得清晰。注：旋转旋扭时应用力均匀.定期用酒精将工作台面X轴、Y轴、Z轴方向导轨清洁干净,并涂适量防锈油。
6.质量记录：
6.1《检查结果兼处理报告书》
5.4.在控制盒上选择所需的测量命令，先选取坐标命令建立坐标系，然后选择各测量点的命令，测量时将“十”字刻线中心对准需要测量物体的位置，按“LOAD”键依次输入各测量点，在显示屏上，取所测量的数值。
5.5.测量完毕后，关闭所有电源，并用防尘布盖好仪器。
5.6.禁止用手去摸或擦拭镜头，要用专用镜头纸去擦拭。
二次元影像测量仪（MVP系列）使用说明书
⼆次元影像测量仪（MVP系列）使⽤说明书MVP系列影像座标测量仪⽤户⼿册⽬录前⾔ (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器⼯作原理及结构 (4)2.1⼯作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使⽤环境 (7)3.2仪器的安装⽅法 (7)4.仪器的使⽤⽅法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前⾔MVP系列影像座标测量仪是集光学、精密机械、电⼦、计算机于⼀体的精密⾼效测量仪器。
它是⼀种由⾼分辨率CCD彩⾊摄像机、连续变倍物镜、电脑、精密光学尺、⾼精度⼯作台与测量软件等组成的⾼精度、⾼效率的视频测绘系统。
以⼆维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向⼯程等⽬的，被⼴泛应⽤于各种⾏业。
如：电⼦元件、精密模具、⼑具、弹簧、导电橡胶、油封⽌阀、照相机零件、脚踏车零件、汽车零件、PCB加⼯等，也可⽤于教学、科研、产品研发等领域。
1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数附件：随机配送机台⼯作桌⼀张、防尘罩⼀个、⾃动机标配⼯业电脑（⼿动机电脑选配）备注：M-⼿动 A-⾃动2 内存(M/A) DDR2 2G内存/ 4G DDRII3 主板(M/A) G33主板/ATX⼯业主板/IntelG41+ICH7芯⽚组/LGA775座4 显卡(M/A) 集成显卡5 硬盘(M/A) 500G SATAII7200/500G 希捷6 系统(M/A) Windows 2000或Windows XP7 显⽰器(M/A) LCD19⼨液晶显⽰器2. 仪器⼯作原理及结构2.1 ⼯作原理：影像座标测量仪是通过连续变倍物镜、彩⾊CCD，通过轮廓透射光或表⾯光照明将被测⼯件放⼤后成像在显⽰器上的影像放⼤测量系统。
利⽤专业测量软件对精密光学尺传输的数据和实时影像画⾯进⾏图像数据处理，由操作者使⽤⿏标或键盘在电脑上进⾏快速描边、标注测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次元影像测量仪操作规程
一、准备：
1、检查投影仪开关是否处于关断位置；
2、检查开关电源、投影仪电路是否处于接通状态；
二、操作：
1、启动机台总电源；
2、开启计算机；
3、开启投影仪操作软件；
4、将校准片放在测量台面上，点击软件菜单里的“校正”对投影仪进行校准；
5、校准结束后，将待测产品放到测量夹具上，然后将夹具轻放到投影仪操作平台上，靠在固定夹具上；
6、依据产品的尺寸及规格，设计产品的测量程序并按程序进行测量或者按已设计好的程序进行测量；
7、测试结束后记录相关的数据并进行下一轮测量。
三、结束：
1、关闭操作软件程序（先将必要的档案存盘）；
2、关闭计算机；
3、关闭机台；
4、若无后续测试，盖上防尘罩。
四、注意事项
1、出于安全和对测量的精度影响，请勿直接接触机器内部器件以及表面光源中间部分的镜头；
2、定期擦拭载物台及周围部分，避免灰尘进入机台内部以致影响机台精度；
3、本仪器为高精度仪器，非专业人员严禁操作；
4、切勿在载物台上摆放超过承重的对象，以免损坏机台；
5、在日常操作过程中应注意防止载物台面的划伤；
6、请勿在计算机上擅自安装或卸载软件，以免导致系统崩溃或操作软件无法正常运行；
7、定期对仪器加润滑油以保持仪器的精度；
8、严禁人手扶或靠在机台上，以免机台失去精度。
