二次元影像测量仪
二次元影像测量仪设备是怎么测量的？
二次元影像测量仪设备是怎么测量的？二次元影像测量仪设备是采纳CCD影像测量技术，以投影仪为载体，通过计算机处置数据，将影像转化为文字和图形显示在屏幕上，用户可以直接从屏幕上看到测量结果，测量数据采纳专业的软件进行处置和分析，从而得出结果。
下面我们一起来了解一下二次元影像测量仪设备是怎么测量的吧。
一、坐标测量在对产品进行测量之前，首先要对被测对象的几何形状进行精准的测量，这个过程就是坐标测量。
在坐标测量的过程中，首先要确定被测产品的三维空间位置，然后才略计算出工件表面轮廓的几何形状尺寸，这样可以提高产品的质量和生产效率。
假如产品需要进行坐标测量的话，首先要将产品的三维位置进行精准明确的测量，然后再将所测得数据输入到软件中。
在输入数据之后，软件会自动分析数据，从而得出需要检测的几何形状尺寸。
这个过程特别繁琐，而且很简单出差错，但是它也是确保精度和紧要的环节之一、因此，为了提高产品的质量和生产效率，必须要使用精密精准的坐标测量仪器。
二、线性尺寸测量二次元影像测量仪设备是利用被测物体与标准工件的轮廓特征相像的原理，利用仪器自身的CCD线阵镜头和微机的图像处置功能，对被测物体进行高精度测量，实现了被测物体表面轮廓测量以及平面度、垂直度、直线度、圆度等线性尺寸的测量，使测量更加精准、快速、便捷。
三、轮廓测量测量轮廓需要利用二次元影像测量仪设备的辅佑襄助测量功能，如线框测量、圆弧测量等。
由于二次元影像测量仪设备可以同时进行多个点的测量，因此在使用时可直接通过软件操作将多个点连接起来，从而获得完整的轮廓。
除了常见的直线和圆弧测量功能外，二次元影像测量仪设备还可以进行平面度测量、端面角度测量等，假如用户需要进行曲面的测量，二次元影像测量仪设备还可以进行轮廓和曲面的同时测量，使数据更加完整。
二次元影像测量仪设备在轮廓测量时需要将两个点连接起来，这就要求二次元影像测量仪设备具有良好的软件性能，使其能够顺本地连接多个点。
二次元影像测量仪操作规范
二次元影像测量仪操作规范一、设备准备1.在使用二次元影像测量仪之前，需要将设备放置在平稳的地面上，确保其稳定性和安全性。
2.检查设备的电源线是否安全连接，并将电源线插入稳定的电源插座中。
3.检查设备的相机镜头和光源是否干净，并在需要的情况下进行清洁。
4.检查设备的测量标准件是否放置正确、固定牢固，并且不会对测量结果产生干扰。
二、操作流程1.打开电源开关，等待设备启动完成并进入工作状态。
2.启动相关测量软件，并根据需要进行设置和参数调整，如测量精度、测量速度等。
3.将待测物放置在仪器的测量平台上，并调整焦距和光源亮度，以确保物体图像清晰可见。
4.在测量软件界面上进行相关操作，如选择测量类型、设定测量范围等。
三、测量操作1.在进行测量之前，应该先进行校准操作，以确保测量结果的准确性和可重复性。
2.在进行测量时，需要注意保持测量平台的水平和稳定，以避免姿态变化对测量结果的影响。
3.保持测量环境的适宜，避免光线干扰和其他干扰因素的影响。
4.在进行测量时，应该保持手操作稳定，避免手抖或移动引起测量误差。
5.在测量过程中，应该根据需要进行多次测量并取平均值，以提高测量结果的精度和可靠性。
四、设备维护1.定期对设备进行维护和保养，包括清洁设备表面、镜头、光源等，确保设备的正常使用和寿命延长。
2.定期检查设备的连接线是否良好，避免因松动引起设备运行不稳定或故障。
以上是对二次元影像测量仪操作规范的详细说明，通过遵守这些规范，可以保证设备的正常运行和测量结果的准确性。
同时，还需要不断学习和研究测量技术，提高操作技能和分析能力，以便更好地应用二次元影像测量仪。
二次元影像测量仪测评
二次元影像测量仪测评【引言】二次元影像测量仪（2D VMS）是近年来兴起的一种先进测量技术，它以高精度、高效率和非接触测量为特点。
二次元影像测量仪广泛应用于制造业、材料科学、文物保护等领域。
本文将就二次元影像测量仪进行全面评估，并探讨其在测量领域的应用前景。
【1. 二次元影像测量仪的原理】二次元影像测量仪基于图像处理和计算机视觉技术，通过摄像设备获取待测物体的影像数据，然后利用图像处理算法对图像进行分析和测量。
这种测量方式能够实现高精度的几何形状、尺寸和表面特征的测量，并且具有非接触、无标定、自动化等优势。
【2. 二次元影像测量仪的特点】2.1 高精度：二次元影像测量仪能够实现亚像素级别的测量精度，具备高度准确性。
2.2 高效率：相比传统测量方法，二次元影像测量仪在数据采集和处理方面更加高效，能够快速完成复杂工件的测量任务。
2.3 非接触：二次元影像测量仪通过光学影像采集，无需物理接触待测物体，可避免对样品的破坏。
2.4 自动化：二次元影像测量仪可通过自动化系统实现连续测量和数据处理，大大提高了测量效率和准确性。
【3. 二次元影像测量仪的应用】3.1 制造业：二次元影像测量仪在制造业中广泛应用于零件的尺寸测量、形状检测和表面缺陷分析等方面。
它能够大幅提高零件的测量速度和准确性，提高产品质量。
3.2 材料科学：在材料科学领域，二次元影像测量仪可用于材料的微观结构、孔隙率和颗粒大小等参数的测量。
它不仅能够提供更准确的测试结果，还能帮助科研人员理解材料的性质和性能。
3.3 文物保护：文物保护领域需要对文物进行精确的测量和记录，以便进行修复与保护。
二次元影像测量仪可应用于文物的三维重建、表面纹理分析和数字化档案保存等工作，有助于文物的保护和研究。
【4. 二次元影像测量仪的未来发展】二次元影像测量仪作为一种前沿技术，正在不断发展和完善。
随着计算机视觉和机器学习等技术的不断进步，二次元影像测量仪将更加智能化和自动化。
二次元影像测量仪介绍
上海煜南仪器有限公司
三，二次元软体功能----软件界面
逆向测绘图区 图像显示区
测量数据显示区 局部放大区 测量功能区
上海煜南仪器有限公司
三，二次元软体功能----软件功能
1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品 图库。 2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行 对比。 3、图形可输入到AutoCAD成为工程图。 4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图 与实际工件外形重叠进行对比，从而找出工件和工程图的区别。 5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行 重叠对比 。 6、可以在鸟瞰的全图中进行标注尺寸。 7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像 中的工件做重叠对比，从而找到工件与标准圆形之间的误差。 8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度， 再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差----上海煜南仪器有限公司
上海煜南仪器有限公司
目录
二次元影像测量仪基本介绍 关于二次元VMS3020 二次元软体功能 二次元工件实测图片
上海煜南仪器有限公司
一，二次元影像测量仪基本介绍---影像测量系统介绍
二次元影像测量仪英文名称VMS, 即Vision measuring system, 即视觉测量系统，是从最原始的投影机发展而来。 原始的投影机测量系统虽然克服了采用卡尺类量具接触式测 量带来的精度问题，但是在测量时仍然有非常多的问题：投影的 清晰度，操作人员的熟练程度以及取点精准度等等方面，很难保 证实际工件的测量准确性。 随着机器视觉技术的发展，二次元影像测量系统应运而生。 在测量方式上依就采用光学尺提供XY轴坐标，最后在二维平面内 完成测量。但是在工件投影方面，不再是原来的摄影屏方式，而 利用CCD工业像机，将工件图像传送至电脑，测量操作时，测量 软件自动提取产品轮廓，从而保证了测量时取点的准确性。 二次元测量技术在中国已发展近15年，软硬件技术已非常稳 定，再加上其结构简单，故障率低，操作简单，已广泛应用于机 械制造，五金加工，PCB，模具及橡塑等各行各业。

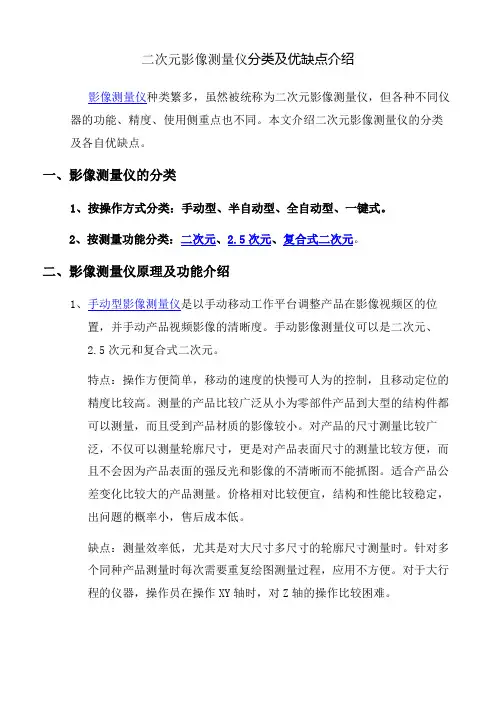

二次元影像仪分类及各自优缺点介绍.
二次元影像测量仪分类及优缺点介绍影像测量仪种类繁多，虽然被统称为二次元影像测量仪，但各种不同仪器的功能、精度、使用侧重点也不同。
本文介绍二次元影像测量仪的分类及各自优缺点。
一、影像测量仪的分类1、按操作方式分类：手动型、半自动型、全自动型、一键式。
2、按测量功能分类：二次元、2.5次元、复合式二次元。
二、影像测量仪原理及功能介绍1、手动型影像测量仪是以手动移动工作平台调整产品在影像视频区的位置，并手动产品视频影像的清晰度。
手动影像测量仪可以是二次元、2.5次元和复合式二次元。
特点：操作方便简单，移动的速度的快慢可人为的控制，且移动定位的精度比较高。
测量的产品比较广泛从小为零部件产品到大型的结构件都可以测量，而且受到产品材质的影像较小。
对产品的尺寸测量比较广泛，不仅可以测量轮廓尺寸，更是对产品表面尺寸的测量比较方便，而且不会因为产品表面的强反光和影像的不清晰而不能抓图。
适合产品公差变化比较大的产品测量。
价格相对比较便宜，结构和性能比较稳定，出问题的概率小，售后成本低。
缺点：测量效率低，尤其是对大尺寸多尺寸的轮廓尺寸测量时。
针对多个同种产品测量时每次需要重复绘图测量过程，应用不方便。
对于大行程的仪器，操作员在操作XY轴时，对Z轴的操作比较困难。
2、半自动影像测量仪是以手动移动工作平台调整产品在影像视频区的位置，但通过鼠标或操作杆控制产品视频影像的清晰度和高度的测量。
半自动影像仪通常是行程较大的2.5次元。
特点：解决了大行程手动影像测量仪Z轴的不方便操作性。
对测量高度、深度、平面度及对焦的操作既快捷又方便。
缺点：对小行程的半自动机型操作上并没有带来大的方便，因为小行程的仪器通常不是一体的，在操作XY的时候还要用鼠标控制Z轴，可操作性不好。
3、全自动影像测量仪是以马达代替手动作为动力，并用软件程序控制XY轴工作台及Z轴高度移动。
如果配上自动的变倍镜头可实现自动连续的变焦。
全自动影像测量仪适合各种量程的机型，通常是带有高度测量功能的2.5次元或加装激光和探针的复合式影像测量仪。
二次元影像测量仪的原理及作用介绍
二次元影像测量仪的原理及作用介绍
一、什么是二次元影像测量仪
二次元影像测量仪是一种利用摄像机、计算机及数据处理软件，对物体进行图像采集、图像处理和测量的现代高精度测量仪器。
二、原理
二次元影像测量仪主要由摄像机、光源、自动调焦、校正板、图像处理软件等组成。
其原理是采用高分辨率的CCD或CMOS作为摄像机的感光元件，记录下物体的影像，通过光源照明、自动调焦、校正板等手段进行影像校正，最终通过图像处理软件输出测量结果。
三、作用
1.测量长度、角度、面积和体积等
二次元影像测量仪可以通过对采集到的图像进行测量，快速的测量出物体的长度、角度、面积和体积等参数。
2.检测形位公差
形位公差是工业生产中非常重要的一项参数。
二次元影像测量仪可以通过对多个采集的图像进行比较，检测出物体的形位公差，保证产品的质量。
3.快速建立3D模型
通过采集多个角度和方向的物体图像，结合三维扫描仪等设备，可以快速建立物体的三维模型，为后续的仿真、设计和制造提供基础。
4.应用于电子元器件的测量
二次元影像测量仪可以应用于电子元器件的测量，对电子元器件的性能进行分析和评估，帮助企业提高生产效率和产品质量。
四、总结
随着科技的发展和工业的智能化，二次元影像测量仪正逐步取代传统的测量仪器，成为工业生产中不可或缺的一种高精度测量仪器。
我们相信，在不久的将来，二次元影像测量仪将会更加成熟和完善，成为工业生产中的重要支撑。
二次元影像测量仪测量方法
二次元影像测量仪测量方法1、产品名称：二次元影像测量仪2、厂家名称：东莞市环仪仪器科技有限公司3、工作原理：二次元影像测量仪使用本身的硬件（CCD，目镜，物镜数据线，视频采集卡）将所能捕捉到的图像通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。
以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。
如果配置合乎要求，设备绝对不会产生图像滞后现象。
因工件大小而议，工作台可以选择不同行程。
光源亮度可调，可以在各种光线条件下选择最合适的光源亮度。
4、二次元影像测量仪测量方法对焦阶段1、在计算机上选定一个测量范围，它为一个将被测件在工作台面上的最大投影面包含在内的二维平面。
2、计算机先将信号传送给Z向传动轴系，启动Z轴步进电机并带动固定在Z向滑块上的灯罩内的摄像镜头上下移动以便对焦，同时由传感结构中的区域传感器将探得的被测件最高点的高度反馈给计算机以确定摄像镜头与被测件最高点的距离，该距离也称为摄像机完成对焦的有效焦距，Z向传动轴系中的光栅将此时摄像镜头位置信号传送回计算机保存。
拍摄阶段1、由计算机将信号传送给X、Y向传动轴系，启动X、Y轴步进电机并带动摄像镜头在一个水平面上移动到测量范围的起始位置，此后根据计算机生成的移动路径，摄像镜头在测量范围内移动到下一位置。
2、每移动一个确定位置，摄像系统都要根据设定的取像数拍摄图像,摄像系统提取的是在该点64×48mm范围内的图像并保存到计算机内。
拼接阶段计算机根据每次取像时摄像镜头的位置对所有的图像按照移动路径进行拼接生成一个封闭的整体图形。
计算阶段在已生成的整体图形中对图像边缘进行取点和计算得出被测件的外形尺寸并对该封闭的图形上的相应点的相对位置关系进行计算，所有计算结果按照要求储存为当前名义值或者与事先输入的名义值作对比并且以数字和图形方式输出。
二次元影像测量仪介绍
二次元影像测量仪介绍
VMS系列手动二次元系列 -----上海煜南仪器有限公司
上海煜南仪器有限公司
目录
二次元影像测量仪基本介绍 关于二次元VMS3020 二次元软体功能 二次元工件实测图片
上海煜南仪器有限公司
一，二次元影像测量仪基本介绍---影像测量系统介绍
二次元影像测量仪英文名称VMS, 即Vision measuring system, 即视觉测量系统，是从最原始的投影机发展而来。 原始的投影机测量系统虽然克服了采用卡尺类量具接触式测 量带来的精度问题，但是在测量时仍然有非常多的问题：投影的 清晰度，操作人员的熟练程度以及取点精准度等等方面，很难保 证实际工件的测量准确性。 随着机器视觉技术的发展，二次元影像测量系统应运而生。 在测量方式上依就采用光学尺提供XY轴坐标，最后在二维平面内 完成测量。但是在工件投影方面，不再是原来的摄影屏方式，而 利用CCD工业像机，将工件图像传送至电脑，测量操作时，测量 软件自动提取产品轮廓，从而保证了测量时取点的准确性。 二次元测量技术在中国已发展近15年，软硬件技术已非常稳 定，再加上其结构简单，故障率低，操作简单，已广泛应用于机 械制造，五金加工，PCB，模具及橡塑等各行各业。
上海煜南仪器有限公司
二，二次元影像测量仪VMS3020展示---仪器图片
上图为VMS3020实际安装测量图与单机图，从外观上看，机台简洁明 亮，有质感。
上海煜南仪器有限公司
二，二次元VMS2010与VMS3020展示----测量仪标准配制
型号 VMS 3020 量程 重量 承重 25kg 精度 重复 精度 分辨率 CCD SONY芯片 1/3 彩色
上海煜南仪器有限公司
二，二次元VMS3020展示----标准出厂配制表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用行业：
机械、电子、模具、注塑、五金、橡胶、低压电 器，磁性材料、精密五金、精密冲压、接插件、 连接器、端子、手机、家电、计算机（电脑）、 液晶电视(LCD)、印刷电路板（线路板、PCB） 、汽车、医疗器械、钟表、仪器仪表等
型号 X、Ｙ轴测量行程 Z轴行程 传动形式 玻璃台尺寸 工作台尺寸 外形尺寸(mm) 重量 承重 测量精度 光栅尺 导轨 CCD 光源 光学镜头 放大倍率 软件 工作距离 保修期 服务承诺 工作环境 电源 轮廓光
高清型影像测量仪系列
KVM-A是一款手动非接触式高清型影像测量 仪，简单易用，源自卓康杰出的自动影像仪 软硬件技术，配备了业界功能最完善的手动 影像测量软件，可对点、线、圆、弧等元素 实现精准测量，并具有强大的报表输出功能 ，相较于传统意义上的测量投影仪更适用于 种类多、小批量的产品复杂的二维测量，广 泛地应用于模具、机械、电子以及其他精密 五金等行业。
仪器特点： ◆00级高精度的花岗石底座和立柱，保证了高强度，耐腐蚀，极高的稳定性； ◆叁层高精度高强度球铁移动工作台，经过真空消除应力处理，精密研磨，稳定性精度极好； ◆工作平台采用业界顶尖的达克罗工艺处理技术，相较于传统的电镀更耐锈蚀； ◆台湾精密V型导轨，采用特殊材料保持架，移动静音，实现高精度、平稳的直线运动， 从而保证仪器精度； ◆精密的传动装备设计，打开开速移动开关，可实现快速移动； ◆测量数据可以很方便的导入Word、Excel、AutoCAD； ◆高清晰度镜头和高分辨率CCD,实现产品高清晰度测量； ◆控制面板集成了X、Y、Z轴的清零按键，更加便利与人性化；
980×600×1020 1305×725×970 360kg 35kg 430kg 40kg
表面光
LED冷光源
20～128X 90mm 一年质保
256级 可调
另有2X与0.5X可选
进口型0.7～4.5X连续变焦物镜 卓康专业2.5D测量软件
24小时内上门 温度25℃±5℃，温度变化<5℃/hr，湿度30～80% 220V/50Hz/
KVM-2010A 200*
KVM-3020A 300*200mm
KVM-4030A 400*300mm
KVM-5040A 500*400mm
调焦及辅助测量(加装精密测头做3D测量，可定制加高) X、Y轴光杆传动，Z轴手轮传动 250*150 354*250 550×510×950 340*240 450*350 750×510×1000 240kg 30kg X.Y坐标示值误差≤(3+L/150)μm 1.0μm分辨率 台湾精密 V 型导轨，采用特殊材料保持架，移动静音，实现高精度、平稳的 直线运动，从而保证仪器精度； 进口高分辨率1/2 "CCD摄像机 LED冷光源 平行光 可调 440*340 600*450 550*450 650*550
定制服务：
可按用户产品进行各种测量行程的手动机与自动机定制
测量对象：
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、 凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛 、网板（钢网、SMT模板）等。
பைடு நூலகம்
测量元素：
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
