非线性拟合实验报告

非线性拟合实验报告
——10应数 王车凤
一、实验目的:1.了解最小二乘拟合的基本原理和方法;
2.掌握用MATLAB 作曲线拟合的方法;
3.通过实例学习如何用拟合方法解决实际问题,注意与插值方法的区别。

4.了解各种参数的原理和方法。

5.通过范例展现由机理分析确定模型结构,拟合方法辨识参数,误差分析等
求解实际过程;
二.实验原理:
1.Isqcurvefit
设已知xdata=(xdata1,xdata2, …. xdatan),ydata=( ydata1, ydata2,…
ydatan),isqcurve-fit 用以求含参量x 的向量值函数
F(x,xdata)=(F(x.xdata1),…,F(x,xdatan))^T
中的参量x ,使得(F(x,xdatai)-ydatai )^2最小。

2.Isqnonlin
设已知xdata=(xdata1,xdata2, …. xdatan),ydata=( ydata1, ydata2,…
ydatan),Isqnonlin 用以求含参量的向量值函数。

F(x)=(f1(x),f2(x),…,fn(x))^T 中的参量x ,使得f^T(x)f(x)=f 最小
三.实验内容:1.用MATLAB 中的函数作曲线拟合,做出误差图;
2.用MATLAB 中的函数作四元函数的最小二乘拟合,作出误差图;
3.针对预测和确定参数的实际问题,建立数学建模,并求解。

四.实验步骤:1.开启软件平台——MATLAB ,开启MATLAB 编辑窗口。

2.根据各种数值解法步骤编写M 文件。

3.保存文件并运行。

4.观察运行结果(数值或图形)。

5.根据观察到的结果写出实验报告,并浅谈学习心得。

4.1问题提出
在农业生产、农田水利和水土保持工程设计中,土壤水动力学参数及土壤水分常数是非常重要的,而土壤持水曲线又是获得其它土壤水动力学参数及土壤水分常数的基础, 因此对土壤持水曲线的研究一直是土壤物理学家们关注的重点问题。

4.2 模型概述
VG 模型的描述及评价函数的构造
描述土壤中水分的含量与势能之间的关系的VG 方程如下:
P=p1+(p2-p1)./(1+abs(p3.*h).^n).^m (1) 其中P 为土壤含水率,cm 3/cm 3;h 为土壤水吸力,cm ;p2为土壤饱和含水率,cm 3/cm 3;p1为土壤残留含水率,cm 3/cm 3;p3、m 、n 为土壤水分特征曲线形状参数,n m 11-=,1>n 。

4.3.数值实验:(法一)
1) 编写M 文件curvefun1.m
function f=curvefun1(x,hdata)
f=x(1)+(x(2)-x(1))./(1+abs(x(3).*hdata).^x(4)).^(1-1./x(4))%其x(1)=P1,x(2)=P2,x(3)=P3,x(4)=n;
2) 主程序fzxec1.m如下:
hdata=[13.60,46.24,84.32,136.00,210.80,244.80,282.88,307.36,346.80,546.72,682.72];
Pdata=[0.43,0.42,0.40,0.37,0.33,0.31,0.29,0.27,0.24,0.20,0.17];
x0=[0.005,0.05,0.002,2];
x=lsqcurvefit('curvefun1',x0,hdata,Pdata)
f=curvefun1(x,hdata)
plot(hdata,f,'r',hdata,Pdata,'c')
3)运行主程序,得结果为:
f =
Columns 1 through 9
0.4263 0.4202 0.4046 0.3740 0.3251 0.3045 0.2837 0.2716
0.2542
Columns 10 through 11
0.19470.1714
x =0.0775 0.4268 0.0046 2.1166
(法二)
1)编写M文件curvefun2.m
function f=curvefun2(x)
hdata=[13.60,46.24,84.32,136.00,210.80,244.80,282.88,307.36,346.80,546.72,682.72];
Pdata=[0.43,0.42,0.40,0.37,0.33,0.31,0.29,0.27,0.24,0.20,0.17];
f=Pdata-x(1)-(x(2)-x(1))./(1+abs(x(3).*hdata).^x(4)).^(1-1./x(4));
2) 主程序fzxec2.m如下:
x0=[0.005,0.05,0.002,2];
x=lsqnonlin('curvefun2',x0)
f=curvefun2(x)
plot(hdata,f,'m',hdata,Pdata,'+')
3)运行主程序,得结果为:
f =
Columns 1 through 9
0.0037 -0.0002 -0.0046 -0.0040 0.0049 0.0055 0.0063 -0.0016
-0.0142
Columns 10 through 11
0.0053 -0.0014
x =0.0775 0.4268 0.0046 2.1166
4.4 结果分析
010*******
4005006007000.2
0.25
0.3
0.35
0.4
0.45
0.5
h P
(1)
010*******
400500600700-0.050
0.05
0.1
0.15
0.2
0.25
0.3
0.35
0.4
0.45
h P
(2)
五、实验体会:
通过非线性拟合实验的学习,让我认识到非线性拟合对于一些只要求反映整体变化的
趋势而作图很难具体的做出来的问题,是一个很好的方法,也让我学会了如何用拟合方法来解决一些实际问题。

在运用非线性最小二乘拟合的两个函数lsqcurvefit和lsqnonlin时,首先迭代初值的选取,使我懂得了在做实验时不是任意一个值都是符合的,必须根据自身知识和不断尝试才能得到最优解;其次,这两个函数虽定义f(x)的方式不同,但得到的结果却相同,这也使我意识到一题可用多种方法,而且有时可由另一种方法检验这种方法得出的结果是否正确,即观察不同方法可得出的模型的准确程度。

正确的区分这两个函数方法的作用,对我以后处理问题有很好的帮助。

同时,这也使我掌握了几种基本的参数辨识的原理和方法,学会了怎样对参数进行误差分析。

这次实验也让我更加懂得了拟合和插值的区别,便于以后在做题时,更好的有所选择和运用。

总之,非线性拟合实验的学习让我对数学建模有了更深层次的了解,也对它产生了一定的兴趣。

合集下载

LED光色电性能测量实验(完整版)

LED光色电性能测量实验(完整版)

LED光色电性能测量实验报告学院:班级:姓名:学号:指导老师:2012年11月一、实验目的1.掌握光谱计的测量原理;2.掌握标准灯的光通和光谱定标;3.掌握LED光色电性能测量;4.确定LED光谱模型的参数。

二、实验仪器根据光度色度学理论,只要测得被测体的光谱功率分布(即在每一光谱下测其能量值)后,根据CIE有关出版物,就不难计算出被测光源的颜色参数等。

图2是PMS-50/80紫外-可见-近红外光谱分析系统的原理框图。

如图2所示,荧光粉被激发出的荧光或置于积分球内光源发出的光线,经光纤,被汇聚在单色仪的入射狭缝上,经单色仪分光后的单色光由单色仪出射狭缝射出,并由光电倍增管(PMT)转换成电信号,经电路放大处理,A/D转换,将数字信号送入计算机。

另外,计算机发出的波长控制信号,驱动光栅扫描,实现从200nm~800nm或380nm~800nm或4000~1100nm的光谱测量。

本仪器实现一般光谱辐射计的光谱辐射和颜色参数的测量以外,其更优异的特性在于它有机结合了积分法光度测试和分光法光度测试的优点,实现了宽动态范围的光度线性,同时消除了由于标准光源与被测光源强弱差异而引起的误差和异谱误差,此项技术已获中国专利。

三、实验原理1.采样技术PMS-50 PLUS包括基本型和SSA型两种规格,其主要区别在于所采用的扫描采样技术不同,基本型的仪器采用的是Static(静态采样技术):利用步进电机能提供精确定位的原理,通过电机将光栅转动到相应波长位置后停止,然后进行采样,将波段范围内每一个波长位置下的光谱能量记录下来再进行计算,此方法的优点在于精确定位,测量稳定,精密很高,缺点是测量速度比较慢。

而SSA 规格的仪器采用的是远方专有的Sync-Skan(扫采同步技术):采用高速电机扫描和高速A/D采样同步技术,通过CPU的固定间隔的脉冲信号同时控制电机和A/D,通过电机步进推动光栅转动,从而获得每一个波长位置下的光谱能量数据后再进行计算的方法。

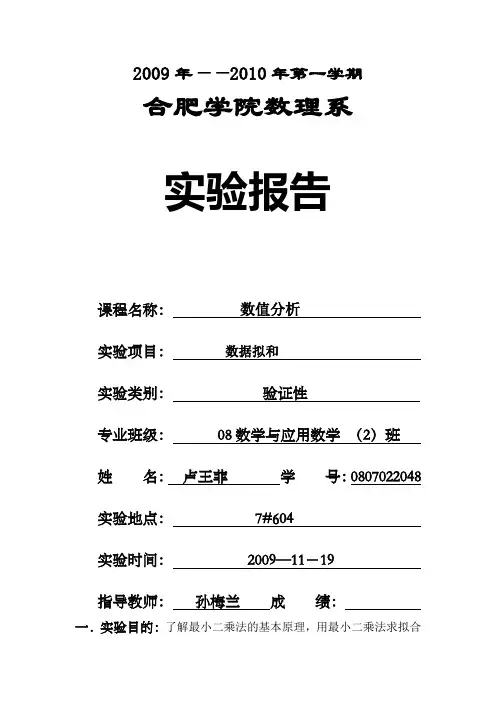

拟合实验报告

拟合实验报告

2009年——2010年第一学期合肥学院数理系实验报告课程名称:数值分析实验项目:数据拟和实验类别:验证性专业班级:08数学与应用数学(2)班姓名:卢王菲学号:0807022048 实验地点:7#604实验时间:2009—11-19指导教师:孙梅兰成绩:一.实验目的:了解最小二乘法的基本原理,用最小二乘法求拟合数据的多项式,做出离散函数),(i i y x 和拟合函数的图形,掌握利用最小二乘法进行数据拟合的基本思想,熟悉寻找最佳方法拟合曲线的方法,通过计算机解决实验问题二.实验内容:1. 由化学实验得到某物质浓度与时间的关系如下:求浓度与时间的二次拟合曲线。

2.从随机的数据中找出其规律性,给出其近似表达式的问题,在生产实践和科学实验中大量存在,通常利用数据的最小二乘法求得拟合曲线,在某冶炼过程中,(1) 用画出原始数据分布趋势图;(2) 最小二乘法进行曲线拟合,近似解析表达式为; (3) 打印出拟合曲线;(4) 另外选取一个近似表达式(比如),尝试拟合效果的比较。

三 实验方案:用最小二乘法求拟合数据的多项式,做出离散函数),(i i y x 和拟合函数的图形通过计算机解决实验问题。

四. 实验步骤或程序:>> ti=[1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16];>> yi=[4.00 6.40 8.00 8.80 9.22 9.50 9.70 9.86 10.00 10.20 10.32 10.42 10.50 10.55 10.58 10.60]; >> plot(ti,yi,'o')>> A=[ones(size(ti));ti;ti.^2]' A =1 1 11 2 41 3 91 4 161 5 251 6 361 7 491 8 641 9 811 10 1001 11 1211 12 1441 13 1691 14 1961 15 2251 16 256>> a=A\yi'a =4.38751.0660-0.0445>> b=[-0.0445 1.0660 4.3875]b =-0.0445 1.0660 4.3875 >> y=poly2str(b,'t')y =-0.0445 t^2 + 1.066 t + 4.3875 >> f2=polyval(flipud(a),ti);>> plot(ti,yi,'bo',ti,f2,'r-')(1)画出数据分布趋势图>> xi=[0 5 10 15 20 25 30 35 40 45 50 55];>> yi=[0 1.27 2.16 2.86 3.44 3.87 4.15 4.37 4.51 4.58 4.02 4.64]; >> plot(xi,yi,'o')(2)建立数学模型y=a2 x^2+ a1 x + a0建立超定方程组系数矩阵>> A=[ones(size(xi));xi;xi.^2]'A =1 0 01 5 251 10 1001 15 2251 20 4001 25 6251 30 9001 35 12251 40 16001 45 20251 50 25001 55 3025(3)求超定方程组的最小二乘解>> a=A\yi'a =0.23050.2037-0.0024(4)求拟合曲线方程>> b=[-0.0024 0.2037 0.2305]b =-0.0024 0.2037 0.2305>> y=poly2str(b,'x')y =-0.0024 x^2 + 0.2037 x + 0.2305>> f2=polyval(flipud(a),xi);>> plot(xi,yi,'bo',xi,f2,'r-')(5)用方程y=ax^b拟合>> x=[ones(size(xi));log(xi)];Warning: Log of zero.>> aa=x'\log(yi)'Warning: Log of zero.Warning: Rank deficient, rank = 0, tol = 1.#INFe+000. aa =>> yy=exp(2.1257)*xi.^(-0.6913); >> yy=exp(2.1257)*xi.^(-0.6913); >>plot(xi,yi,'bo',xi,yy,'r--',xi,f2,'b-')五.程序运行结果:见上面的由程序所绘出的图形。

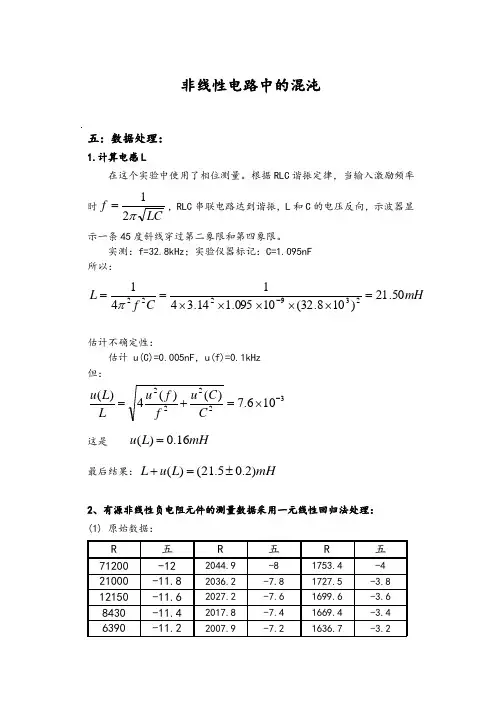

非线性电路中的混沌现象实验报告
